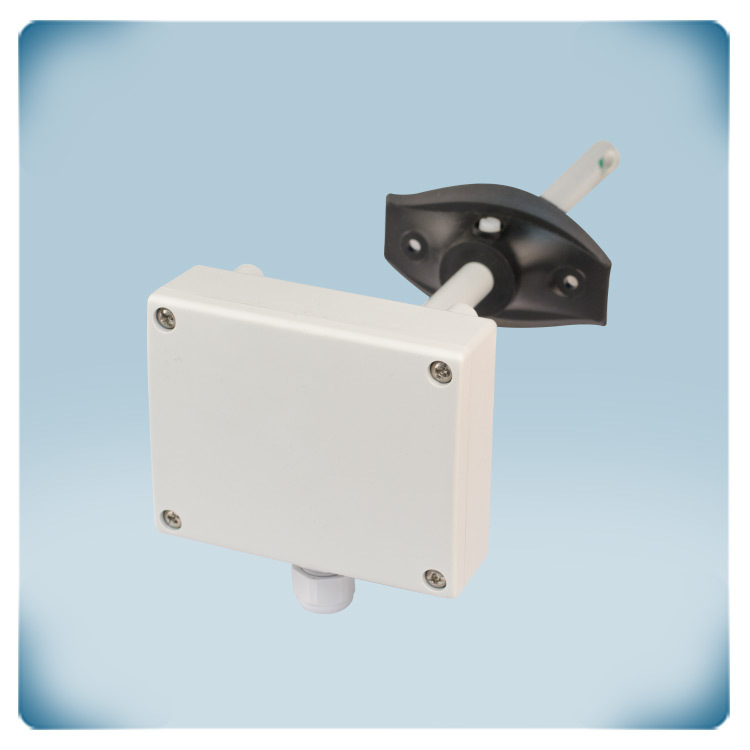

.webp "VOC-Kanalsensor")

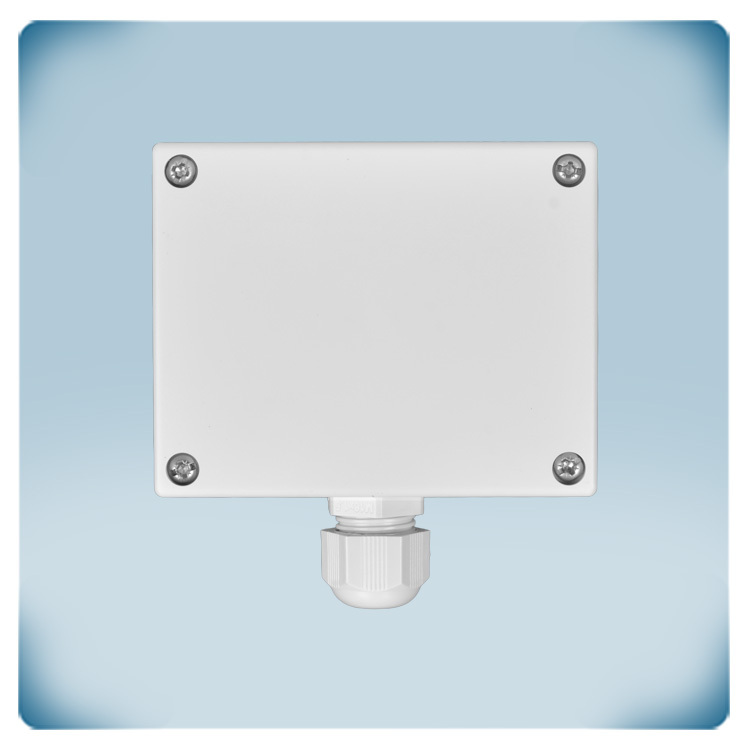

.webp "VOC-Sensor für Luftkanäle")
.webp "VOC-Transmitter für Luftkanäle")
.webp "Luftqualitätssensor für Luftkanäle")
.webp "Luftqualitätsüberwachung in Luftkanälen")

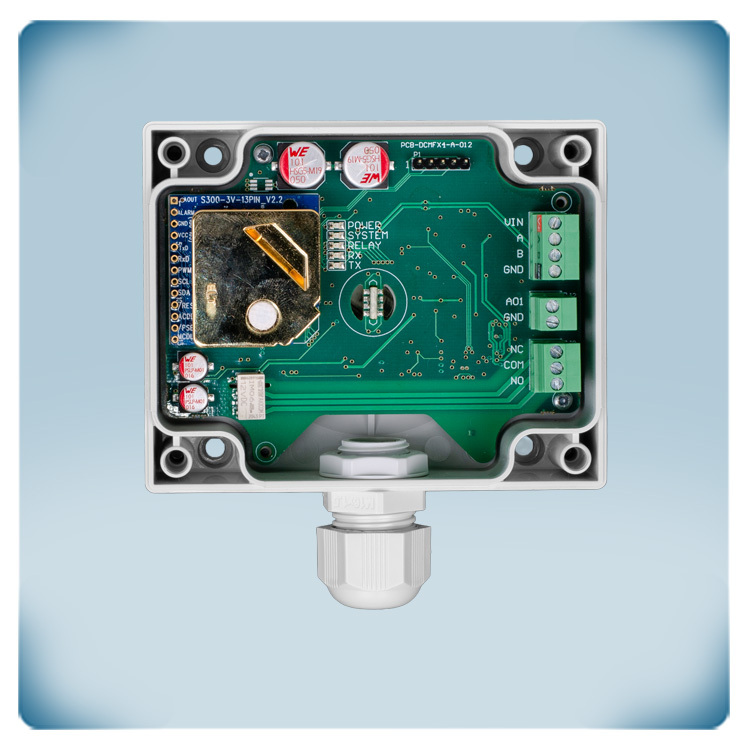

.webp "VOC-Sensor auf PCB")
Modbus register map
VOC-Sensor | Kanal | 24 VDC/VAC
Produktbeschreibung
Luftqualitätssensor zur Messung des VOC-Index, der Temperatur und der relativen Feuchte. Er wurde für eine zuverlässige Überwachung der Luftqualität in Lüftungskanälen entwickelt.
Versorgungsspannung: Betrieb mit 24 VAC oder 24 VDC.
Modbus-RTU-Kommunikation: Alle Messwerte und Geräteeinstellungen sind über die RS-485-Modbus-RTU-Kommunikation verfügbar.
Ausgänge: 1 analoger Ausgang und 1 Relaisausgang.
Luftkanäle: Das Gehäuse besteht aus hochwertigem Kunststoff und bietet einen IP20-Schutz gegen das Eindringen von Schmutz und Feuchtigkeit. Es ist für die Installation in Luftkanälen ausgelegt.
Zusätzliche Spezifikationen und Beschreibung
Was sind VOCs und wo sollte der Sensor installiert werden?
VOCs (flüchtige organische Verbindungen) sind Gase, die von verschiedenen Produkten und Materialien freigesetzt werden, darunter Farben, Reinigungsmittel, Lösungsmittel und Möbel. Erhöhte VOC-Konzentrationen können die Qualität der Raumluft negativ beeinflussen. Der DSVCG2-4 verwendet einen Sensor, um Veränderungen der VOC-Konzentration zu erkennen und einen VOC-Index bereitzustellen. Der DSVCG2-4 ist für die Installation in Lüftungskanälen vorgesehen, wobei das Messrohr direkt im Luftstrom positioniert wird. Für zuverlässige Messungen und einen langfristigen Betrieb sollte das Gerät vor direkter Sonneneinstrahlung, Wasser und Orten mit dauerhaft hohen VOC-Konzentrationen geschützt werden.
VOCs (flüchtige organische Verbindungen) sind Gase, die von verschiedenen Produkten und Materialien freigesetzt werden, darunter Farben, Reinigungsmittel, Lösungsmittel und Möbel. Erhöhte VOC-Konzentrationen können die Qualität der Raumluft negativ beeinflussen. Der DSVCG2-4 verwendet einen Sensor, um Veränderungen der VOC-Konzentration zu erkennen und einen VOC-Index bereitzustellen. Der DSVCG2-4 ist für die Installation in Lüftungskanälen vorgesehen, wobei das Messrohr direkt im Luftstrom positioniert wird. Für zuverlässige Messungen und einen langfristigen Betrieb sollte das Gerät vor direkter Sonneneinstrahlung, Wasser und Orten mit dauerhaft hohen VOC-Konzentrationen geschützt werden.
VOC-Index: Eine einfache Messgröße für die Raumluftqualität
Der VOC-Index bietet eine einfache Anzeige der Raumluftqualität auf einer Skala von 1 bis 500, wobei 100 dem durchschnittlichen VOC-Wert entspricht. Werte unter 100 weisen auf eine sauberere Raumluft als im Durchschnitt hin, während höhere Werte steigende VOC-Konzentrationen und eine schlechtere Luftqualität anzeigen. Der Index reicht von „Ausgezeichnet“ bis „Sehr schlecht“ und kann bedarfsgesteuerte Lüftungssysteme dabei unterstützen, den Luftstrom automatisch anzupassen, um eine gesündere und komfortablere Raumluft zu gewährleisten.
Der VOC-Index bietet eine einfache Anzeige der Raumluftqualität auf einer Skala von 1 bis 500, wobei 100 dem durchschnittlichen VOC-Wert entspricht. Werte unter 100 weisen auf eine sauberere Raumluft als im Durchschnitt hin, während höhere Werte steigende VOC-Konzentrationen und eine schlechtere Luftqualität anzeigen. Der Index reicht von „Ausgezeichnet“ bis „Sehr schlecht“ und kann bedarfsgesteuerte Lüftungssysteme dabei unterstützen, den Luftstrom automatisch anzupassen, um eine gesündere und komfortablere Raumluft zu gewährleisten.
Wie überträgt der Analogausgang des Sensors die Messwerte?
Der Analogausgang kann entsprechend dem VOC-Index gesteuert oder auf einen manuell ausgewählten Wert eingestellt werden. Die minimalen und maximalen VOC-Werte können so konfiguriert werden, dass sie 0 % bzw. 100 % des Bereichs des Analogausgangs entsprechen. Es werden verschiedene Analogausgangstypen unterstützt, sodass das Gerät problemlos in Lüftungsregler, HLK-Anlagen und Gebäudeleitsysteme integriert werden kann.
Der Analogausgang kann entsprechend dem VOC-Index gesteuert oder auf einen manuell ausgewählten Wert eingestellt werden. Die minimalen und maximalen VOC-Werte können so konfiguriert werden, dass sie 0 % bzw. 100 % des Bereichs des Analogausgangs entsprechen. Es werden verschiedene Analogausgangstypen unterstützt, sodass das Gerät problemlos in Lüftungsregler, HLK-Anlagen und Gebäudeleitsysteme integriert werden kann.
Wie werden die Einstellungen und die Konfiguration des Sensors angepasst?
Der DSVCG2-4 kann über Modbus RTU über eine RS-485-Kommunikationsschnittstelle konfiguriert werden. Dadurch können Benutzer VOC-Schwellenwerte, Alarmeinstellungen, Relaisbetrieb und Analogausgangsbereiche entsprechend den Anforderungen der jeweiligen Installation anpassen. Darüber hinaus stellt das Gerät Status- und Diagnoseinformationen bereit, mit denen der Betrieb überwacht und mögliche Fehler erkannt werden können.
Der DSVCG2-4 kann über Modbus RTU über eine RS-485-Kommunikationsschnittstelle konfiguriert werden. Dadurch können Benutzer VOC-Schwellenwerte, Alarmeinstellungen, Relaisbetrieb und Analogausgangsbereiche entsprechend den Anforderungen der jeweiligen Installation anpassen. Darüber hinaus stellt das Gerät Status- und Diagnoseinformationen bereit, mit denen der Betrieb überwacht und mögliche Fehler erkannt werden können.
Welche Anforderungen gelten für die Spannungsversorgung und Verdrahtung?
Der DSVCG2-4 arbeitet mit 24 VAC oder 24 VDC und verfügt über drei Hauptanschlüsse: VIN für die Spannungsversorgung, A und /B für die RS-485-Kommunikation sowie GND für Masse. Für die RS-485-Kommunikation wird ein CAT5- oder EIB-Kabel empfohlen. Die maximale Kabellänge beträgt bis zu 1000 Meter.
Der DSVCG2-4 arbeitet mit 24 VAC oder 24 VDC und verfügt über drei Hauptanschlüsse: VIN für die Spannungsversorgung, A und /B für die RS-485-Kommunikation sowie GND für Masse. Für die RS-485-Kommunikation wird ein CAT5- oder EIB-Kabel empfohlen. Die maximale Kabellänge beträgt bis zu 1000 Meter.
Welche Qualitäts-, Langlebigkeits- und Schutzmerkmale bietet der Sensor?
Die Sensorelemente des DSVCG2-4 werden vom Originalhersteller kalibriert, um genaue Messungen zu gewährleisten. Der SHT41 verfügt außerdem über eine integrierte Heizung, die dazu beiträgt, Messfehler durch Kondensation zu reduzieren. Der Kanalsensor ist für den Einsatz in Innenräumen ausgelegt und bietet einen Schutzgrad von IP54/IP20. Integrierte Diagnosefunktionen überwachen den Sensor und helfen dabei, mögliche Probleme zu erkennen. Das Gerät erfüllt außerdem die Anforderungen in Bezug auf EMV, Niederspannung, RoHS und WEEE und stellt damit eine zuverlässige Lösung für Lüftungsanwendungen und die Überwachung der Raumluftqualität dar.
Die Sensorelemente des DSVCG2-4 werden vom Originalhersteller kalibriert, um genaue Messungen zu gewährleisten. Der SHT41 verfügt außerdem über eine integrierte Heizung, die dazu beiträgt, Messfehler durch Kondensation zu reduzieren. Der Kanalsensor ist für den Einsatz in Innenräumen ausgelegt und bietet einen Schutzgrad von IP54/IP20. Integrierte Diagnosefunktionen überwachen den Sensor und helfen dabei, mögliche Probleme zu erkennen. Das Gerät erfüllt außerdem die Anforderungen in Bezug auf EMV, Niederspannung, RoHS und WEEE und stellt damit eine zuverlässige Lösung für Lüftungsanwendungen und die Überwachung der Raumluftqualität dar.
Entdecken Sie, wie einfach der Sensor installiert werden kann:
