Čidlo VOC | Potrubní | 24 V DC - V AC
Popis výrobku
Čidlo kvality vzduchu určené k měření VOC indexu, teploty a relativní vlhkosti ve vzduchotechnickém potrubí. VOC index ukazuje, jak se v čase mění množství těkavých organických látek ve vzduchu, a pomáhá tak ventilačním systémům reagovat na změny kvality vzduchu.
Čidlo je napájeno napětím 24 V DC nebo 24 V AC a má jeden analogový výstup a jeden reléový výstup. Všechny naměřené hodnoty a nastavení zařízení jsou dostupné prostřednictvím komunikace Modbus RTU.

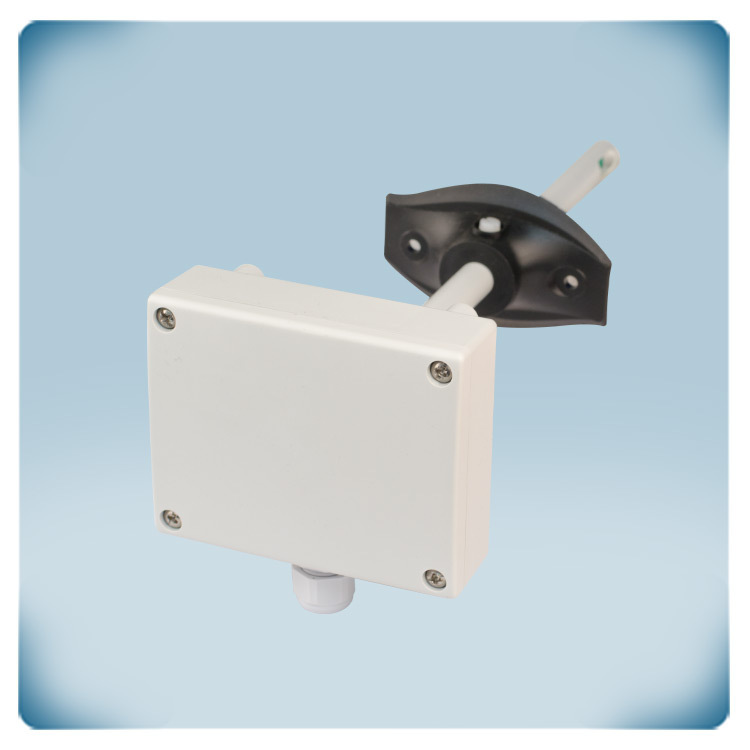

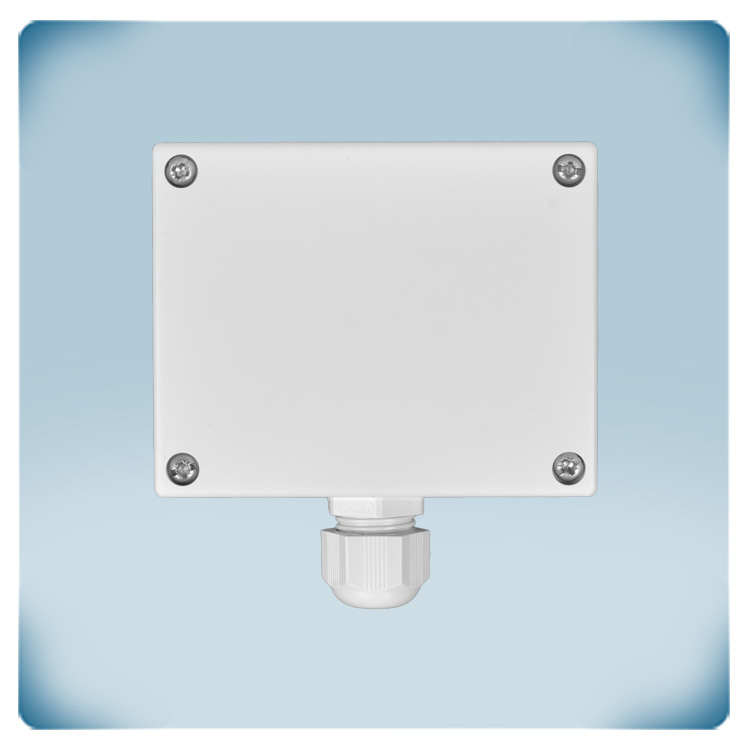

Je určeno k instalaci do vzduchotechnického potrubí, přičemž měřicí trubice je umístěna přímo v proudu vzduchu. Kryt je vyroben z vysoce kvalitního plastu a má stupeň krytí IP54, zatímco potrubní sonda má stupeň krytí IP20.
Doplňující specifikace a popis
Co jsou VOC a kam by mělo být čidlo instalováno?
VOC (těkavé organické látky) jsou plyny uvolňované z různých výrobků a materiálů, včetně barev, čisticích prostředků, rozpouštědel a nábytku. Zvýšené koncentrace VOC mohou negativně ovlivnit kvalitu vnitřního ovzduší. Čidlo DSVCG2-4 detekuje změny koncentrace VOC a převádí je na index VOC. Čidlo je určeno k instalaci do vzduchotechnického potrubí, přičemž měřicí trubice je umístěna přímo v proudu vzduchu. Pro zajištění spolehlivého měření a dlouhodobého provozu by mělo být zařízení chráněno před přímým slunečním zářením, vodou a místy s trvale vysokou koncentrací VOC.

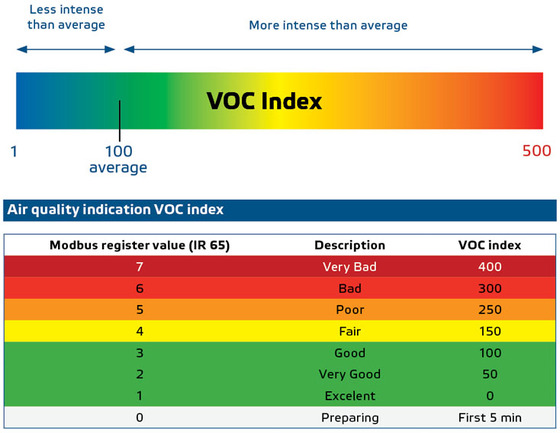

Index VOC: jednoduchý ukazatel kvality vnitřního ovzduší
Index VOC poskytuje jednoduchý přehled o kvalitě vnitřního ovzduší na stupnici od 1 do 500, přičemž hodnota 100 představuje průměrnou koncentraci VOC. Hodnoty nižší než 100 označují čistší než průměrný vzduch, zatímco vyšší hodnoty signalizují rostoucí koncentraci VOC a horší kvalitu vzduchu. Hodnocení indexu se pohybuje od výborné po velmi špatnou kvalitu vzduchu a umožňuje ventilačním systémům řízeným na základě aktuální potřeby automaticky upravovat průtok vzduchu tak, aby bylo zachováno zdravější a komfortnější vnitřní prostředí.
Jak analogový výstup čidla přenáší hodnoty?
Analogový výstup lze řídit podle indexu VOC nebo nastavit na ručně zvolenou hodnotu. Minimální a maximální koncentraci VOC lze nakonfigurovat tak, aby odpovídala 0 % a 100 % rozsahu analogového výstupu. Zařízení podporuje několik typů analogového výstupu, díky čemuž jej lze snadno integrovat s regulátory větrání, vzduchotechnickými zařízeními a systémy řízení budov.
Jak lze upravit nastavení a konfiguraci čidla?
Toto čidlo lze konfigurovat prostřednictvím komunikace Modbus RTU přes komunikační rozhraní RS-485. Uživatelé tak mohou přizpůsobit prahové hodnoty VOC, nastavení alarmů, provoz relé a rozsahy analogového výstupu požadavkům konkrétní instalace. Zařízení navíc poskytuje informace o svém stavu a diagnostické údaje, které uživatelům pomáhají monitorovat jeho provoz a odhalit případné poruchy.
Jaké jsou požadavky na napájení a zapojení čidla?

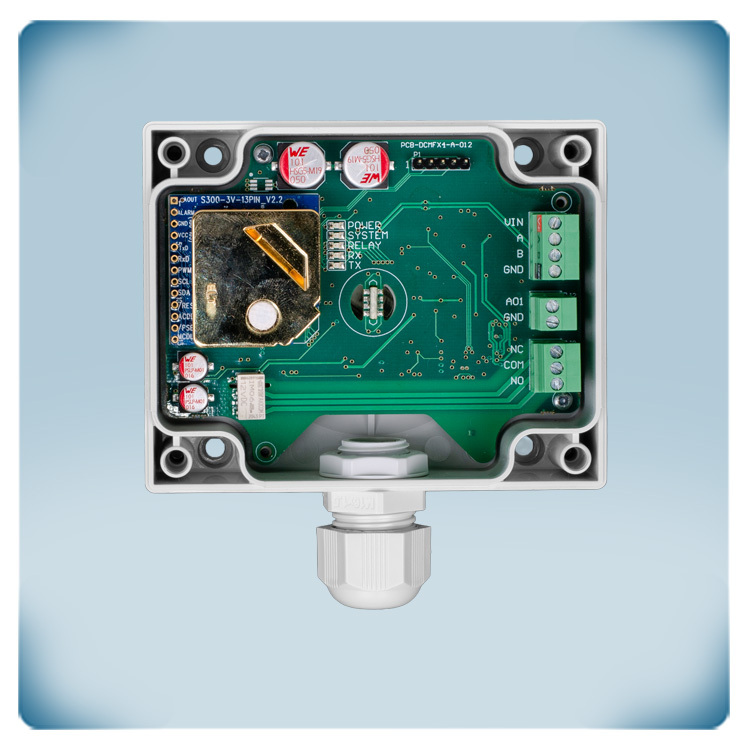

Čidlo VOC pracuje s napájecím napětím 24 V AC nebo 24 V DC a má tři hlavní připojení: VIN pro napájení, A a /B pro komunikaci RS-485 a GND pro uzemnění. Pro komunikaci RS-485 se doporučuje kabel CAT5 nebo EIB o maximální délce až 1 000 metrů.
Jaké vlastnosti zajišťují kvalitu, odolnost a ochranu čidla?
Snímací prvky tohoto čidla jsou kalibrovány původním výrobcem, aby poskytovaly přesné výsledky měření. Prvek SHT41 má také vestavěné topné těleso, které pomáhá omezit chyby měření způsobené kondenzací. Čidlo je určeno pro použití v interiéru a poskytuje stupeň krytí IP54/IP20. Vestavěná diagnostika pomáhá monitorovat čidlo a odhalovat případné problémy. Zařízení rovněž splňuje požadavky směrnic EMC, LVD, RoHS a WEEE, a představuje tak spolehlivé řešení pro ventilační systémy a monitorování kvality vnitřního ovzduší.
Zjistěte, jak čidlo snadno nainstalovat
