Sensore VOC | Da condotto | 24 VDC-VAC
Descrizione del prodotto
Questo sensore per la qualità dell’aria misura l’indice VOC, la temperatura e l’umidità relativa nei condotti di ventilazione. L’indice VOC mostra come varia nel tempo la concentrazione di composti organici volatili, aiutando i sistemi di ventilazione a reagire ai cambiamenti della qualità dell’aria.
Il sensore funziona a 24 VDC o 24 VAC e dispone di un’uscita analogica e di un’uscita a relè. Tutti i valori misurati e le impostazioni del dispositivo sono accessibili tramite comunicazione Modbus RTU.
È progettato per l’installazione nei condotti dell’aria, con il tubo di rilevamento posizionato direttamente nel flusso d’aria. L’involucro è realizzato in plastica di alta qualità e ha un grado di protezione IP54, mentre la sonda inserita nel condotto ha un grado di protezione IP20.
Specifiche e descrizioni aggiuntive
Quali parametri vengono misurati e perché sono importanti?
Questo sensore da condotto è progettato per monitorare la qualità dell’aria interna. Misura temperatura, umidità relativa e indice VOC. L’indice VOC fornisce una rappresentazione semplificata e dinamica dei livelli totali di composti organici volatili (TVOC) presenti nell’aria interna e costituisce un indicatore intelligente della qualità dell’aria. Riflette l’andamento dell’inquinamento dovuto ai VOC. Il valore di riferimento 100 rappresenta la composizione media dell’aria interna nelle 24 ore precedenti. I valori tra 100 e 500 indicano un peggioramento della qualità dell’aria, mentre quelli tra 1 e 100 indicano un miglioramento. L’indice si adatta continuamente all’ambiente, aiutando a rilevare sia il peggioramento sia il successivo miglioramento della qualità dell’aria nel tempo. Quando l’indice VOC tende a diminuire, è possibile ridurre la velocità del ventilatore. Quando tende ad aumentare, occorre un maggiore apporto di aria fresca per diluire e rimuovere gli inquinanti.

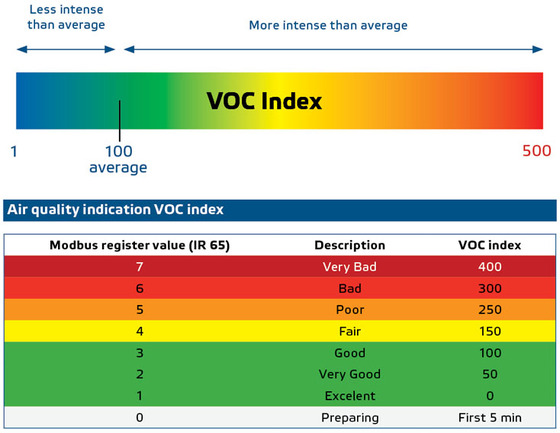

Indice VOC: un indicatore semplice della qualità dell’aria interna
L’indice VOC indica la qualità dell’aria interna su una scala da 1 a 500, dove 100 rappresenta il livello medio di VOC. I valori inferiori a 100 indicano un’aria più pulita rispetto alla media, mentre quelli superiori indicano un aumento dei livelli di VOC e una peggiore qualità dell’aria. Le categorie dell’indice vanno da «Eccellente» a «Pessima» e possono aiutare i sistemi di ventilazione a richiesta a regolare automaticamente la portata d’aria, mantenendo un ambiente interno più salubre e confortevole.
Quali sono le opzioni di configurazione e personalizzazione?
Questo sensore richiede una configurazione minima e può essere utilizzato quasi subito dopo l’installazione. Il sensore non dispone di uscite analogiche. Tutti i valori misurati sono disponibili nei registri di ingresso Modbus e possono essere letti tramite SenteraWeb, la nostra piattaforma HVAC online, un sistema BMS o qualsiasi altro dispositivo master Modbus. La comunicazione Modbus offre diversi vantaggi: i segnali digitali sono meno soggetti alle interferenze rispetto a quelli analogici e consentono di utilizzare cavi molto più lunghi, fino a 1000 metri.
Come si installa il sensore e quali sono i requisiti di alimentazione e collegamento?

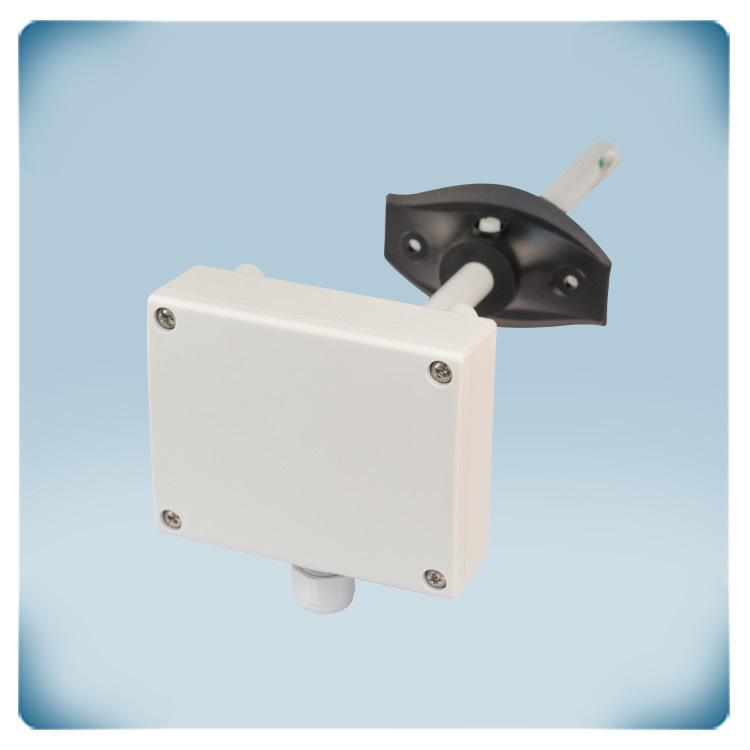

Il sensore è progettato per l’installazione nei condotti dell’aria all’interno degli edifici. La sonda in plastica è lunga 85 mm. Per prestazioni ottimali, il sensore deve essere posizionato in un tratto rettilineo del condotto. Evitare l’installazione vicino a filtri, ventilatori, batterie di raffreddamento o altre fonti di turbolenza. Assicurarsi che il sensore sia orientato correttamente rispetto alla direzione del flusso d’aria. Per ulteriori informazioni, consultare le istruzioni di montaggio.

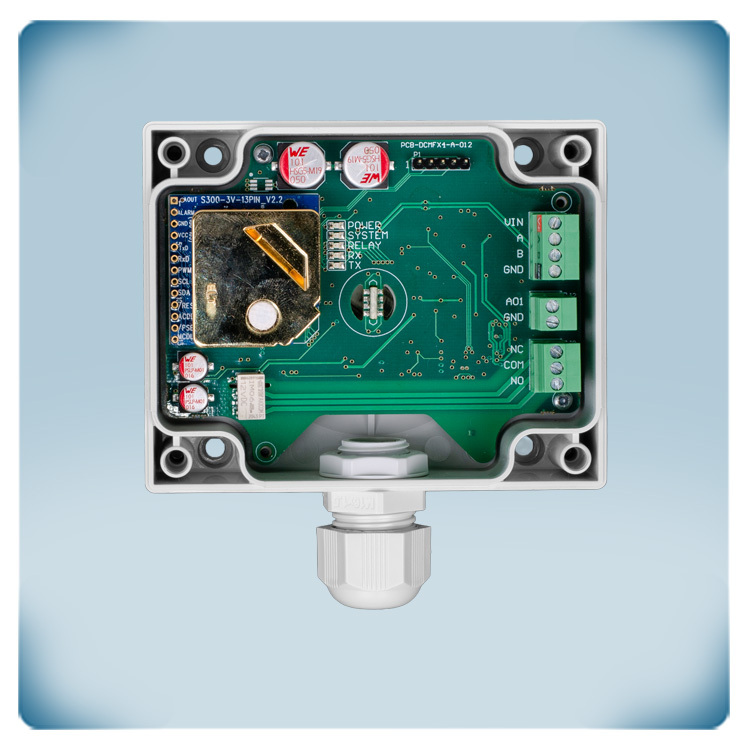

La tensione di alimentazione è di 24 VDC, con un assorbimento massimo di corrente di 20 mA. Sia l’alimentazione (V+ e GND) sia la comunicazione Modbus RTU (A e B) vengono collegate tramite una morsettiera a vite estraibile. Questa soluzione semplifica l’installazione: il cavo può essere collegato alla morsettiera in un punto facilmente accessibile, per poi inserire il connettore nel sensore. Per il collegamento è necessario un cavo a 4 fili (Cat5 o EIB).
Quali caratteristiche garantiscono la qualità, la durata e la protezione del sensore?
Tutti i sensori sono progettati e prodotti in Europa. Ogni dispositivo viene calibrato e collaudato in fabbrica. Vengono utilizzati esclusivamente componenti di alta qualità, per garantire stabilità e precisione nel tempo.
L’involucro è prodotto internamente in ABS di alta qualità. È progettato per uso interno e offre un grado di protezione IP20 contro l’ingresso di polvere e umidità. Per garantire prestazioni ottimali, il sensore deve essere protetto dalla luce solare diretta. L’elemento sensibile è alloggiato all’interno di una sonda in plastica dotata di un’apertura che permette all’aria di entrare direttamente in contatto con esso.
