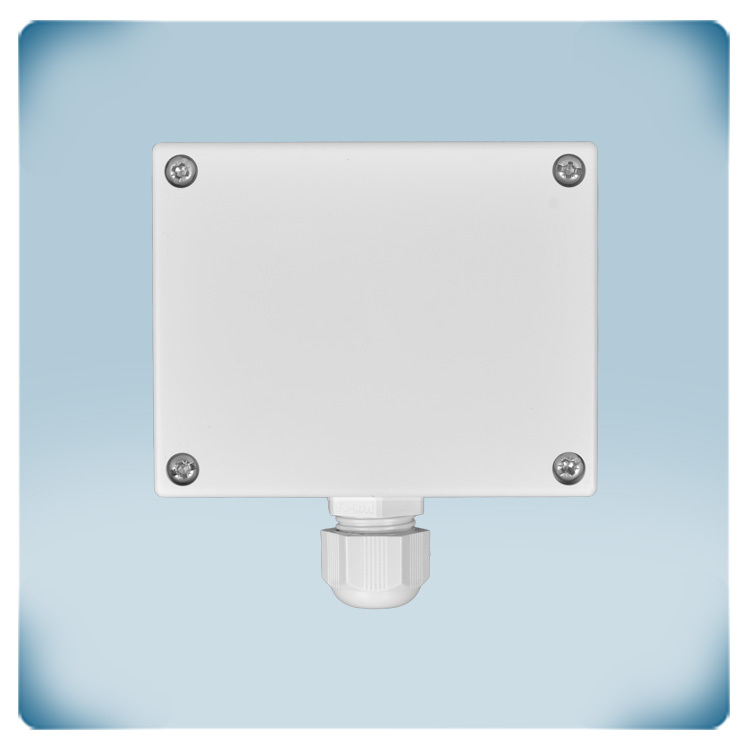

Датчик VOC для вентиляційних каналів | 24 VDC-VAC
Опис продукту
Датчик якості повітря для вимірювання індексу VOC, температури та відносної вологості. Призначений для надійного моніторингу якості повітря у вентиляційних каналах.
Джерело живлення: Працює від 24 В змінного або 24 В постійного струму.
Зв'язок Modbus RTU: Усі виміряні значення та налаштування пристрою доступні через інтерфейс RS-485 Modbus RTU.
Виходи: 1 аналоговий вихід та 1 релейний вихід.
Вентиляційні канали: Корпус виготовлений із високоякісного пластику та забезпечує захист класу IP20 від проникнення пилу та вологи.
Додаткові характеристики та опис
Що таке VOC і де слід встановлювати датчик?
VOC (леткі органічні сполуки) — це гази, які виділяються різними продуктами та матеріалами, зокрема фарбами, засобами для чищення, розчинниками та меблями. Підвищений рівень VOC може негативно впливати на якість повітря в приміщенні. DSVCG2-4 використовує чутливий елемент для виявлення змін рівня VOC та формує індекс VOC.
VOC (леткі органічні сполуки) — це гази, які виділяються різними продуктами та матеріалами, зокрема фарбами, засобами для чищення, розчинниками та меблями. Підвищений рівень VOC може негативно впливати на якість повітря в приміщенні. DSVCG2-4 використовує чутливий елемент для виявлення змін рівня VOC та формує індекс VOC.

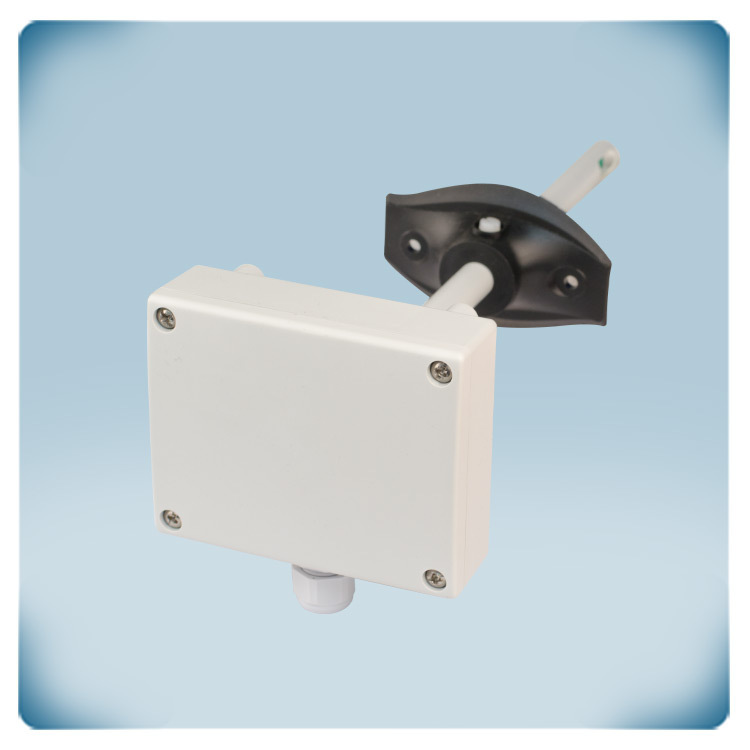

DSVCG2-4 призначений для встановлення у вентиляційних повітроводах, при цьому вимірювальна трубка датчика повинна бути розташована безпосередньо в потоці повітря. Для забезпечення надійних вимірювань і тривалої експлуатації пристрій необхідно захищати від прямих сонячних променів, води та місць із постійно високою концентрацією VOC.

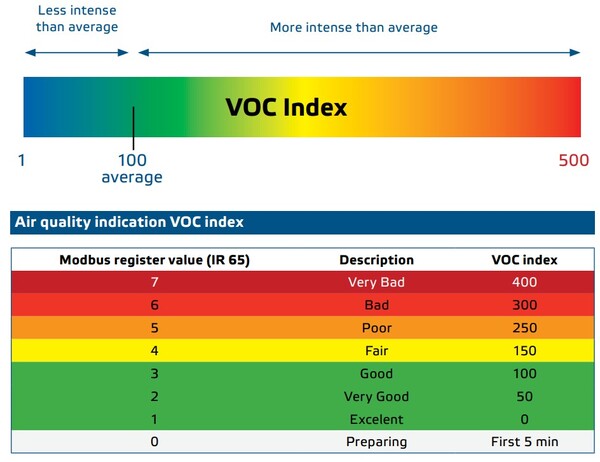

Індекс VOC: простий показник якості повітря в приміщенні
Індекс VOC забезпечує просту оцінку якості повітря в приміщенні за шкалою від 1 до 500, де 100 відповідає середньому рівню VOC. Індекс класифікує якість повітря від «Відмінної» до «Дуже поганої». Цей показник може використовуватися системами вентиляції з автоматичним регулюванням продуктивності для автоматичної зміни повітрообміну з метою підтримання здоровішого та комфортнішого мікроклімату в приміщенні.
Індекс VOC забезпечує просту оцінку якості повітря в приміщенні за шкалою від 1 до 500, де 100 відповідає середньому рівню VOC. Індекс класифікує якість повітря від «Відмінної» до «Дуже поганої». Цей показник може використовуватися системами вентиляції з автоматичним регулюванням продуктивності для автоматичної зміни повітрообміну з метою підтримання здоровішого та комфортнішого мікроклімату в приміщенні.
Як аналоговий вихід передає значення?
Аналоговий вихід можна налаштувати відповідно до індексу VOC або встановити на вручну задане значення. Мінімальний і максимальний рівні VOC можна налаштувати так, щоб вони відповідали 0% та 100% діапазону аналогового виходу. Підтримується кілька типів аналогових виходів, завдяки чому пристрій можна легко інтегрувати з контролерами вентиляції, системами HVAC та системами автоматизації й управління будівлею (BMS).
Аналоговий вихід можна налаштувати відповідно до індексу VOC або встановити на вручну задане значення. Мінімальний і максимальний рівні VOC можна налаштувати так, щоб вони відповідали 0% та 100% діапазону аналогового виходу. Підтримується кілька типів аналогових виходів, завдяки чому пристрій можна легко інтегрувати з контролерами вентиляції, системами HVAC та системами автоматизації й управління будівлею (BMS).
Як налаштовуються параметри та конфігурація датчика?
DSVCG2-4 можна конфігурувати через Modbus RTU за допомогою інтерфейсу зв’язку RS-485.
DSVCG2-4 можна конфігурувати через Modbus RTU за допомогою інтерфейсу зв’язку RS-485.
Це дозволяє користувачам налаштовувати датчик відповідно до вимог конкретної установки:
- порогові значення VOC;
- параметри аварійних сигналів;
- роботу реле;
- діапазони аналогового виходу.
- параметри аварійних сигналів;
- роботу реле;
- діапазони аналогового виходу.
Крім того, датчик надає інформацію про свій стан та результати діагностики, що допомагає контролювати його роботу та виявляти можливі несправності.
Які вимоги до живлення та підключення датчика?

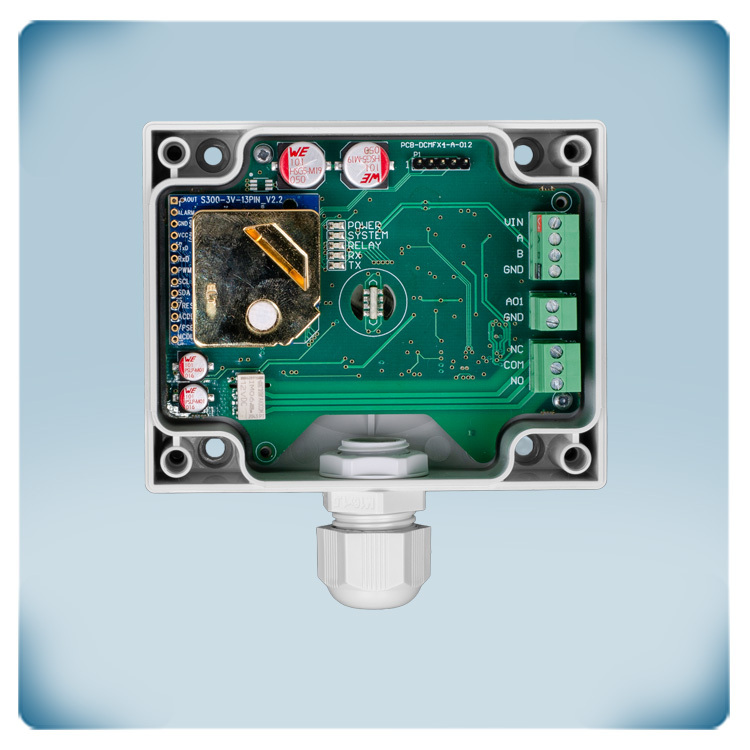

DSVCG2-4 працює від 24 VAC або 24 VDC та має три основні підключення:
DSVCG2-4 працює від 24 VAC або 24 VDC та має три основні підключення:
VIN — живлення;
A та /B — зв’язок через RS-485;
GND — заземлення.
A та /B — зв’язок через RS-485;
GND — заземлення.
Для зв’язку RS-485 рекомендується використовувати кабель CAT5 або EIB, максимальна довжина якого може становити до 1000 метрів.
Які характеристики якості, довговічності та захисту має датчик?
Чутливі елементи DSVCG2-4 калібруються оригінальним виробником для забезпечення точності вимірювань. Датчик також має вбудований нагрівач, який допомагає зменшити похибки вимірювання, спричинені конденсацією. Датчик призначений для використання всередині приміщень та забезпечує ступінь захисту IP54/IP20.
Чутливі елементи DSVCG2-4 калібруються оригінальним виробником для забезпечення точності вимірювань. Датчик також має вбудований нагрівач, який допомагає зменшити похибки вимірювання, спричинені конденсацією. Датчик призначений для використання всередині приміщень та забезпечує ступінь захисту IP54/IP20.
Вбудована система діагностики допомагає контролювати роботу датчика та виявляти можливі несправності. Пристрій також відповідає вимогам EMC, Low Voltage, RoHS та WEEE, що робить його надійним рішенням для систем вентиляції та контролю якості повітря в приміщеннях.
