VOC kanaalsensor | 24 VAC-VDC
Productbeschrijving

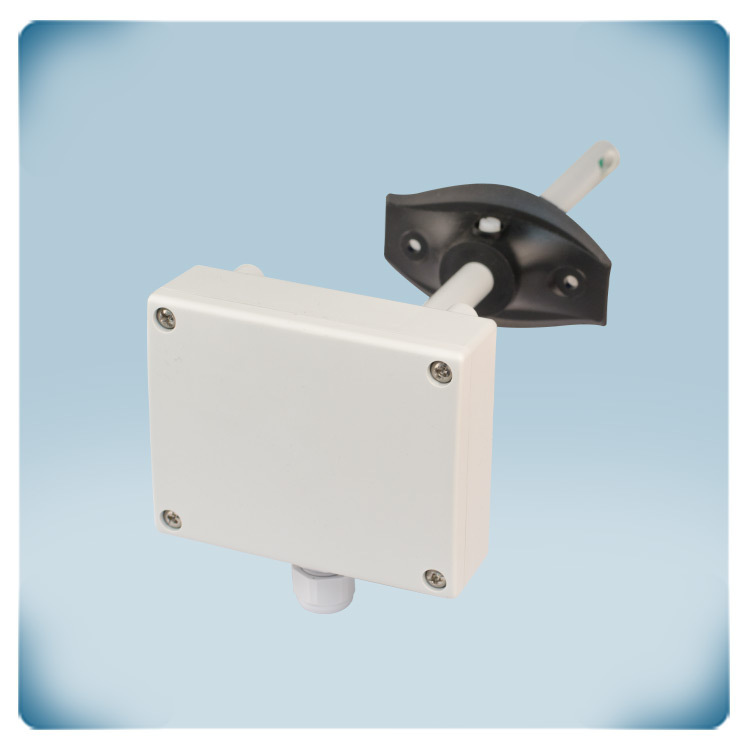

DSVCG2-4 is een sensor voor het meten van de luchtkwaliteit in ventilatiekanalen. De sensor zorgt voor een betrouwbare meting van de VOC-index, de temperatuur en de relatieve luchtvochtigheid.
Voedingsspanning: de sensor werkt op 24 VAC of 24 VDC.
Modbus RTU-communicatie: Alle gemeten waarden en apparaatinstellingen zijn beschikbaar via RS-485 Modbus RTU-communicatie.
Uitgangen: 1 analoge uitgang en 1 relaisuitgang.

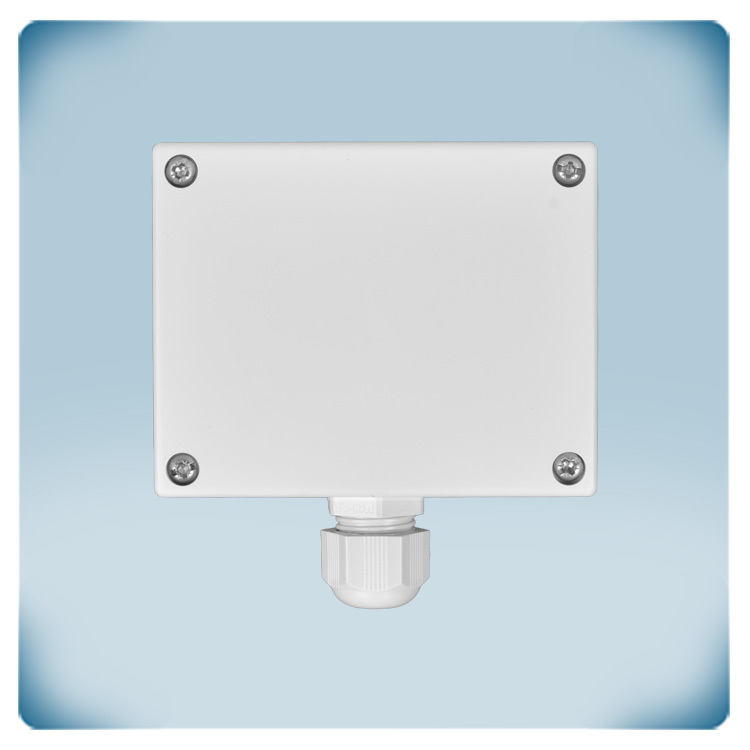

Luchtkanalen: De behuizing is gemaakt uit premium plastic en biedt een IP20-beschermingsgraad tegen het binnendringen van vuil en vocht. De sensor is ontworpen voor installatie in ventilatiekanalen.
Aanvullende specificaties en beschrijvingen
Wat zijn VOC's en waar moet de sensor worden geïnstalleerd?
VOC's (vluchtige organische stoffen) zijn gassen die vrijkomen uit verschillende producten en materialen, zoals verf, schoonmaakmiddelen, oplosmiddelen en meubels. Verhoogde VOC-concentraties kunnen de luchtkwaliteit binnenshuis negatief beïnvloeden. De DSVCG2-4 sensor detecteert veranderingen in VOC-concentraties en geeft deze weer als een VOC-index. De DSVCG2-4 sensor is ontworpen voor installatie in ventilatiekanalen, waarbij de meetbuis rechtstreeks in de luchtstroom wordt geplaatst. Voor betrouwbare metingen en een lange levensduur moet de sensor worden beschermd tegen direct zonlicht en water en worden geïnstalleerd op een plaats waar geen langdurig hoge VOC-concentraties voorkomen.
Wat is de VOC-index?

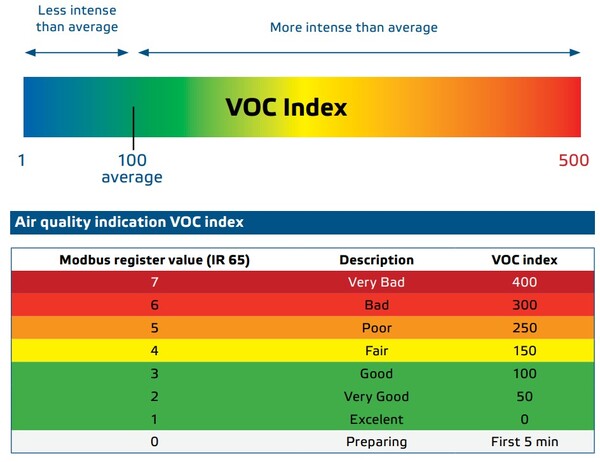

De VOC-index geeft een eenvoudige indicatie van de binnenluchtkwaliteit weer op een schaal van 1 tot 500, waarbij 100 de gemiddelde VOC-concentratie vertegenwoordigt. Waarden onder 100 wijzen op schonere lucht dan gemiddeld, terwijl hogere waarden wijzen op toenemende VOC-concentraties en een slechtere luchtkwaliteit. De index varieert van uitstekend tot zeer slecht en kan worden gebruikt door vraaggestuurde ventilatiesystemen om de luchttoevoer automatisch aan te passen. Zo kan een gezonder en comfortabeler binnenklimaat worden behouden.
Hoe geeft de analoge uitgang de meetwaarden door?
De analoge uitgang kan worden aangestuurd op basis van de VOC-index of worden ingesteld op een handmatig geselecteerde waarde. De minimale en maximale VOC-waarden kunnen worden geconfigureerd om overeen te komen met respectievelijk 0% en 100% van het bereik van de analoge uitgang. Er worden verschillende types analoge uitgangen ondersteund, waardoor de sensor eenvoudig kan worden geïntegreerd met ventilatieregelaars, HVAC-apparatuur en gebouwbeheersystemen.
Hoe worden de instellingen van de sensor aangepast?
De DSVCG2-4 kan worden geconfigureerd via Modbus RTU over een RS-485-communicatie-interface. Hiermee kunnen gebruikers onder andere VOC-drempelwaarden, alarminstellingen, relaiswerking en het bereik van de analoge uitgang aanpassen aan de vereisten van de installatie. Daarnaast biedt de sensor status- en diagnose-informatie, om de werking op te volgen en mogelijke storingen op te sporen.
Wat zijn de vereisten voor de voeding en bekabeling?

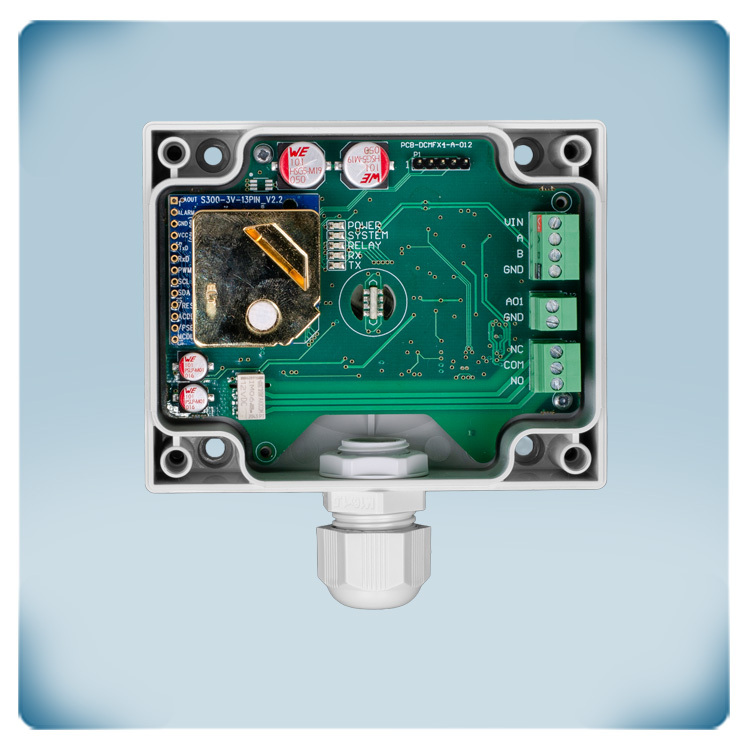

De DSVCG2-4 werkt op 24 VAC of 24 VDC en beschikt over drie aansluitingen: VIN voor de voedingsspanning, A en /B voor RS-485-communicatie en GND voor de aarding. Voor RS-485-communicatie wordt een CAT5- of EIB-kabel aanbevolen, met een maximale kabellengte tot 1000 meter.
Welke bescherming, kwaliteit en duurzaamheid biedt de sensor?
De sensorelementen van de DSVCG2-4 worden door de oorspronkelijke fabrikant gekalibreerd voor nauwkeurige metingen. De SHT41 beschikt bovendien over een ingebouwde verwarming die meetfouten door condensatie beperkt. De kanaalsensor is ontworpen voor gebruik binnenshuis en biedt IP54/IP20-bescherming. Ingebouwde diagnosefuncties helpen de werking van de sensor te op te volgen en mogelijke problemen te detecteren. De sensor voldoet bovendien aan de geldende EMC-, Laagspannings-, RoHS- en WEEE-richtlijnen en is daarmee een betrouwbare oplossing voor ventilatietoepassingen en het monitoren van de binnenluchtkwaliteit.
