Capteur de COV | Gaine | 24 VCA/VCC
Description du produit
Capteur de qualité de l’air permettant de mesurer l’indice de COV, la température et l’humidité relative. Il est conçu pour une surveillance fiable de la qualité de l’air dans les gaines de ventilation.
Alimentation : fonctionne sous 24 VCA ou 24 VCC.
Communication Modbus RTU : toutes les valeurs mesurées et les paramètres de l’appareil sont accessibles via une communication Modbus RTU RS-485.
Sorties : 1 sortie analogique et 1 sortie relais.

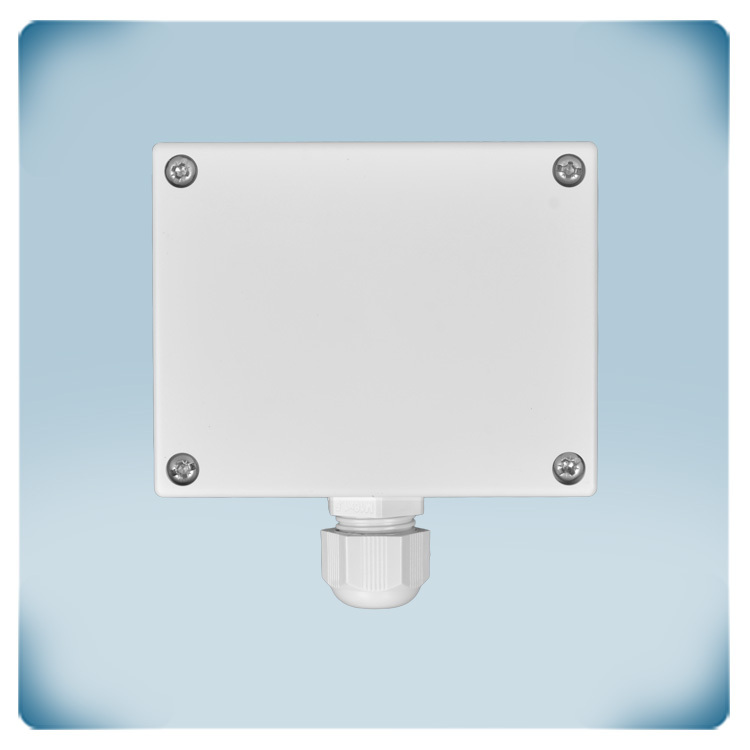

Gaines d’air : le boîtier est fabriqué en plastique de haute qualité et offre une protection IP20 contre la pénétration de saletés et de l’humidité. Il est conçu pour être installé dans les gaines d’air.
Spécifications et descriptions supplémentaires
Que sont les COV et où installer le capteur ?

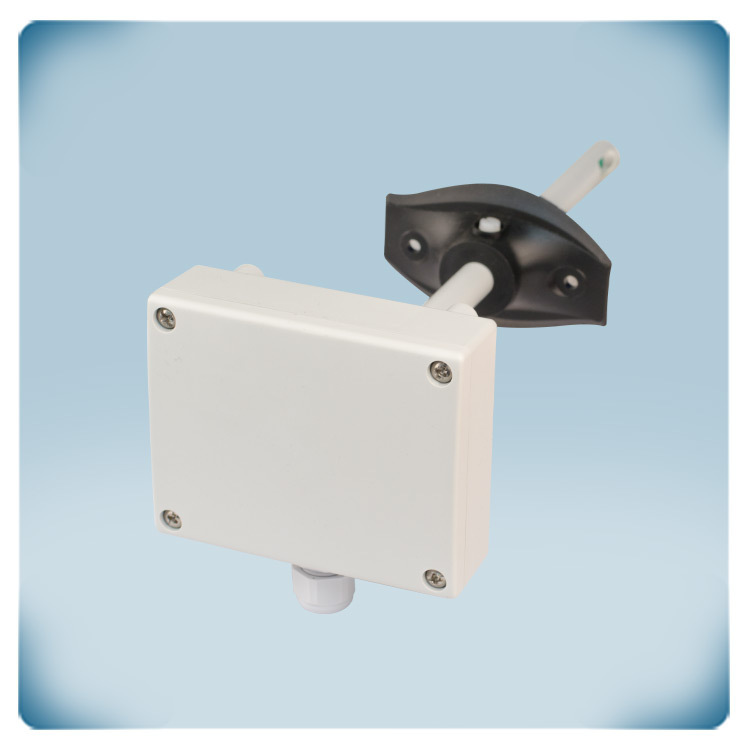

Les COV (composés organiques volatils) sont des gaz libérés par divers produits et matériaux, notamment les peintures, les produits de nettoyage, les solvants et les meubles. Des niveaux élevés de COV peuvent avoir un impact négatif sur la qualité de l’air intérieur. Le DSVCG2-4 utilise un capteur pour détecter les variations des niveaux de COV et fournit un indice de COV. Le DSVCG2-4 est conçu pour être installé dans les gaines de ventilation, avec le tube de détection positionné directement dans le flux d’air. Pour garantir des mesures fiables et un fonctionnement à long terme, l’appareil doit être protégé de la lumière directe du soleil, de l’eau et des emplacements présentant en permanence de fortes concentrations de COV.
Les COV (composés organiques volatils) sont des gaz libérés par divers produits et matériaux, notamment les peintures, les produits de nettoyage, les solvants et les meubles. Des niveaux élevés de COV peuvent avoir un impact négatif sur la qualité de l’air intérieur. Le DSVCG2-4 utilise un capteur pour détecter les variations des niveaux de COV et fournit un indice de COV. Le DSVCG2-4 est conçu pour être installé dans les gaines de ventilation, avec le tube de détection positionné directement dans le flux d’air. Pour garantir des mesures fiables et un fonctionnement à long terme, l’appareil doit être protégé de la lumière directe du soleil, de l’eau et des emplacements présentant en permanence de fortes concentrations de COV.
Indice de COV : une mesure simple de la qualité de l’air intérieur
L’indice de COV fournit une indication simple de la qualité de l’air intérieur sur une échelle de 1 à 500, où 100 représente le niveau moyen de COV. Les valeurs inférieures à 100 indiquent un air plus propre que la moyenne, tandis que les valeurs supérieures indiquent une augmentation des niveaux de COV et une dégradation de la qualité de l’air. L’indice s’étend de « Excellent » à « Très mauvais » et peut aider les systèmes de ventilation à la demande à ajuster automatiquement le débit d’air afin de maintenir un environnement intérieur plus sain et plus confortable.
L’indice de COV fournit une indication simple de la qualité de l’air intérieur sur une échelle de 1 à 500, où 100 représente le niveau moyen de COV. Les valeurs inférieures à 100 indiquent un air plus propre que la moyenne, tandis que les valeurs supérieures indiquent une augmentation des niveaux de COV et une dégradation de la qualité de l’air. L’indice s’étend de « Excellent » à « Très mauvais » et peut aider les systèmes de ventilation à la demande à ajuster automatiquement le débit d’air afin de maintenir un environnement intérieur plus sain et plus confortable.
Comment la sortie analogique du capteur transmet-elle les valeurs ?
La sortie analogique peut être commandée en fonction de l’indice de COV ou réglée sur une valeur sélectionnée manuellement. Les niveaux minimum et maximum de COV peuvent être configurés pour correspondre respectivement à 0 % et 100 % de la plage de la sortie analogique. Plusieurs types de sorties analogiques sont pris en charge, ce qui permet d’intégrer facilement l’appareil aux régulateurs de ventilation, aux équipements HVAC et aux systèmes de gestion technique des bâtiments.
La sortie analogique peut être commandée en fonction de l’indice de COV ou réglée sur une valeur sélectionnée manuellement. Les niveaux minimum et maximum de COV peuvent être configurés pour correspondre respectivement à 0 % et 100 % de la plage de la sortie analogique. Plusieurs types de sorties analogiques sont pris en charge, ce qui permet d’intégrer facilement l’appareil aux régulateurs de ventilation, aux équipements HVAC et aux systèmes de gestion technique des bâtiments.
Comment les paramètres et la configuration du capteur sont-ils ajustés ?
Le DSVCG2-4 peut être configuré via Modbus RTU sur une interface de communication RS-485. Cela permet aux utilisateurs d’ajuster les seuils de COV, les paramètres d’alarme, le fonctionnement du relais et les plages de sortie analogique en fonction des exigences de l’installation. De plus, l’appareil fournit des informations d’état et de diagnostic permettant de surveiller son fonctionnement et d’identifier d’éventuels défauts.
Le DSVCG2-4 peut être configuré via Modbus RTU sur une interface de communication RS-485. Cela permet aux utilisateurs d’ajuster les seuils de COV, les paramètres d’alarme, le fonctionnement du relais et les plages de sortie analogique en fonction des exigences de l’installation. De plus, l’appareil fournit des informations d’état et de diagnostic permettant de surveiller son fonctionnement et d’identifier d’éventuels défauts.
Quelles sont les exigences en matière d’alimentation et de câblage ?

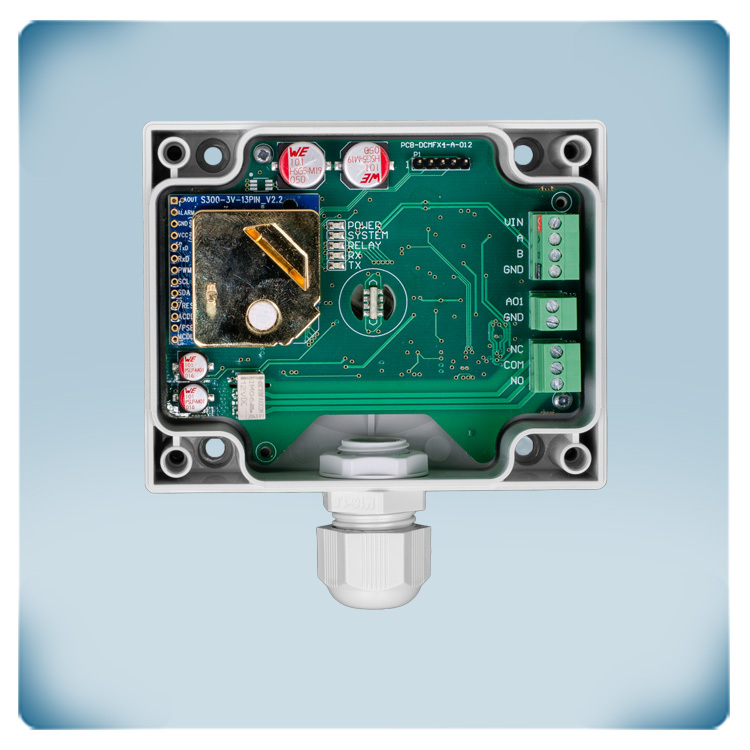

Le DSVCG2-4 fonctionne sous 24 VCA ou 24 VCC et dispose de trois principales connexions : VIN pour l’alimentation, A et /B pour la communication RS-485, et GND pour la mise à la terre. Un câble CAT5 ou EIB est recommandé pour la communication RS-485, avec une longueur de câble maximale pouvant atteindre 1000 mètres.
Le DSVCG2-4 fonctionne sous 24 VCA ou 24 VCC et dispose de trois principales connexions : VIN pour l’alimentation, A et /B pour la communication RS-485, et GND pour la mise à la terre. Un câble CAT5 ou EIB est recommandé pour la communication RS-485, avec une longueur de câble maximale pouvant atteindre 1000 mètres.
Quelles sont les caractéristiques de qualité, de durabilité et de protection du capteur ?
Les éléments de détection du DSVCG2-4 sont étalonnés par le fabricant d’origine afin de garantir des mesures précises. Le SHT41 dispose également d’un chauffage intégré qui contribue à réduire les erreurs de mesure causées par la condensation. Le capteur pour gaine est conçu pour une utilisation intérieure et offre une protection IP54/IP20. Des fonctions de diagnostic intégrées permettent de surveiller le capteur et de détecter d’éventuels problèmes. L’appareil répond également aux exigences des normes et directives CEM, basse tension, RoHS et DEEE, ce qui en fait une solution fiable pour les applications de ventilation et de surveillance de la qualité de l’air intérieur.
Les éléments de détection du DSVCG2-4 sont étalonnés par le fabricant d’origine afin de garantir des mesures précises. Le SHT41 dispose également d’un chauffage intégré qui contribue à réduire les erreurs de mesure causées par la condensation. Le capteur pour gaine est conçu pour une utilisation intérieure et offre une protection IP54/IP20. Des fonctions de diagnostic intégrées permettent de surveiller le capteur et de détecter d’éventuels problèmes. L’appareil répond également aux exigences des normes et directives CEM, basse tension, RoHS et DEEE, ce qui en fait une solution fiable pour les applications de ventilation et de surveillance de la qualité de l’air intérieur.
Découvrez comment installer facilement le capteur :
