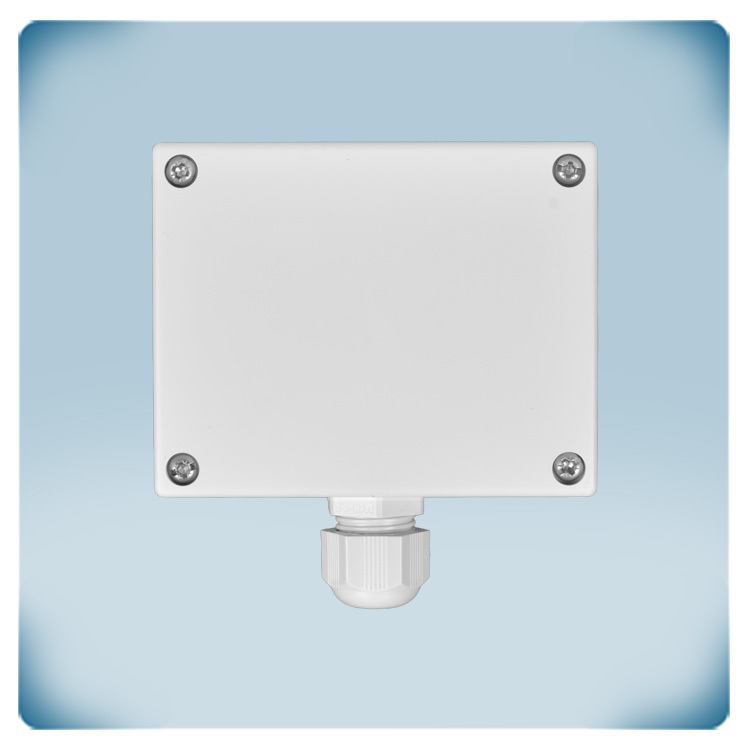

VOC сензор | Канален монтаж | Захранване 24 VDC-VAC
Описание на продукта
Сензор за измерване на VOC индекс, температура и относителна влажност, предназначен за надежден мониторинг и контрол на качеството на въздуха във вентилационни въздуховоди.
Захранване: Работи със захранващо напрежение 24 VAC или 24 VDC.
Комуникация Modbus RTU: Комуникация Modbus RTU: Всички измерени параметри и настройки на устройството са достъпни за мониторинг и конфигуриране чрез RS-485 интерфейс с комуникационен протокол Modbus RTU.
Изходи: 1 аналогов изход и 1 релеен изход.
Въздуховоди: Корпусът е изработен от висококачествена пластмаса и осигурява степен на защита IP20. Сензорът е предназначен за надежден монтаж и измерване на параметрите на въздуха във вентилационни въздуховоди.
Допълнителни спецификации и описание
Какво представляват VOC и къде трябва да бъде монтиран сензорът?

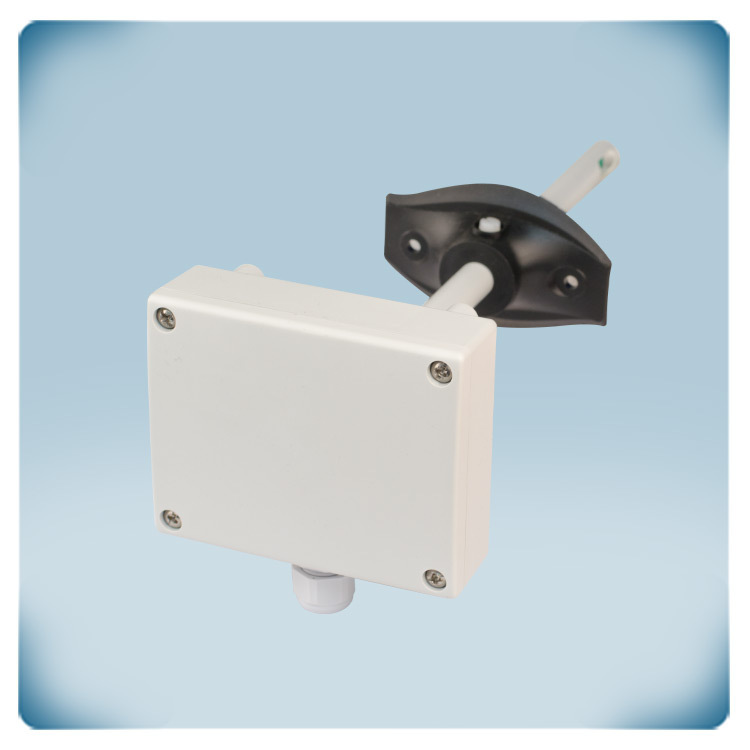

VOC (летливи органични съединения) са газове, които се отделят от различни продукти и материали, включително бои, почистващи препарати, разтворители, мебели и други източници. Повишените концентрации на VOC могат да окажат негативно влияние върху качеството на въздуха в помещенията. DSVCG2-4 използва сензор, който открива промени в концентрациите на VOC и предоставя информация под формата на VOC индекс. Устройството е предназначено за монтаж във вентилационни въздуховоди, като сензорната тръба трябва да бъде разположена директно във въздушния поток. За осигуряване на надеждни измервания и дълготрайна експлоатация устройството трябва да бъде защитено от пряка слънчева светлина и вода, както и да не се монтира на места с постоянно високи концентрации на VOC.

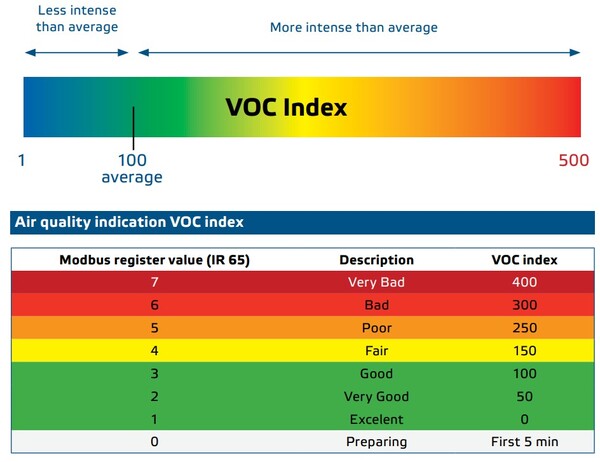

VOC индекс: Лесен начин за оценка на качеството на въздуха
VOC индексът е показател за оценка на качеството на въздуха в диапазон от 1 до 500, като стойност 100 представлява средното ниво на VOC. Стойности под 100 показват по-ниски от средните концентрации на VOC, докато по-високите стойности показват повишаване на нивата на VOC и съответно влошаване на качеството на въздуха. Индексът варира от „Отлично“ до „Много лошо“ и може да се използва от системите за управление на вентилацията за автоматично регулиране на въздушния поток в зависимост от текущото качество на въздуха, като по този начин се осигурява по-здравословна и комфортна среда в помещенията.
Как аналоговият изход предава стойностите?
Аналоговият изход може да се управлява в зависимост от VOC индекса или да бъде настроен на ръчно зададена стойност. Минималната и максималната стойност на VOC индекса могат да бъдат конфигурирани така, че да съответстват съответно на 0% и 100% от диапазона на аналоговия изход. Устройството поддържа няколко типа аналогови изходни сигнали, което позволява лесното му интегриране с контролери за вентилация, HVAC оборудване и системи за управление на сгради (BMS).
Как се настройват и конфигурират параметрите на сензора?
DSVCG2-4 може да бъде конфигуриран чрез Modbus RTU по комуникационен интерфейс RS-485. Това позволява на потребителите да настройват VOC прагове, алармени параметри, работа на релето и диапазоните на аналоговия изход според изискванията на конкретната инсталация. Освен това устройството предоставя информация за текущото състояние и диагностиката, което улеснява наблюдението на работата му и откриването на евентуални неизправности.
Какви са изискванията за захранване и окабеляване?

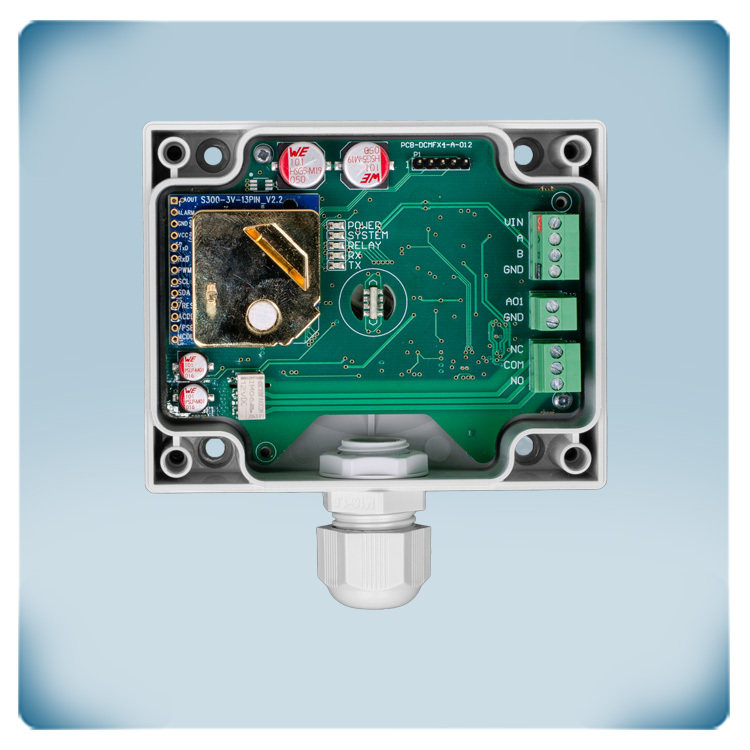

DSVCG2-4 работи със захранване 24 VAC или 24 VDC и разполага с три основни връзки: VIN за захранване, A и /B за комуникация по RS-485 и GND за заземяване. За RS-485 комуникацията се препоръчва използването на CAT5 или EIB кабел, като максималната дължина на кабела може да бъде до 1000 метра.
Какви са качеството, издръжливостта и защитата на сензора?
Чувствителните елементи на DSVCG2-4 са фабрично калибрирани от оригиналния производител, което гарантира висока точност и надеждност на измерванията. Сензорът SHT41 разполага с вграден нагревател, който спомага за ограничаване на грешките при измерване, причинени от кондензация. Устройството е предназначено за вътрешен монтаж и осигурява степен на защита IP54/IP20. Вградената диагностична система следи работата на сензора и улеснява своевременното откриване на евентуални неизправности. Устройството отговаря на изискванията за електромагнитна съвместимост (EMC), ниско напрежение, RoHS и WEEE, което го прави надеждно решение за вентилационни системи и приложения за мониторинг и контрол на качеството на въздуха в помещенията.
