Potentiometer | OFF-läge | LED-indikator

Artikelkod LTV-1-010-NA
GTIN 0.540.100.300.856.0
Intrastat-nummer 84.14.80.80
Kategori 230 VAC-drivna potentiometrar
Nuvarande lager 12 U.
Fabrikens ledtid 4 Vecka(or)

Produktbeskrivning

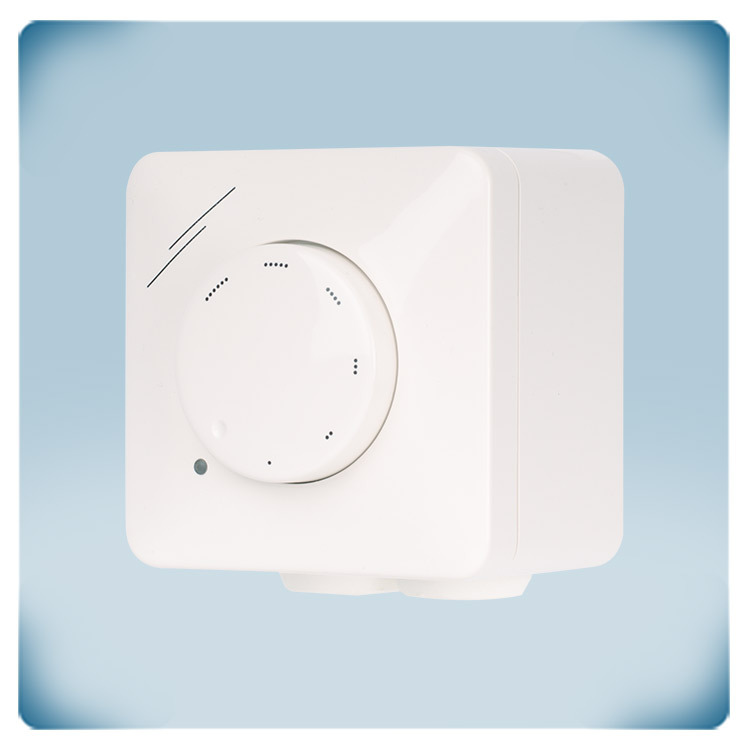

0-10 V potentiometer för EC-fläkthastighetsreglering. Den kan också styra AC-fläkthastighetsregulatorer, spjällställdon ellerandra enheter med 0 - 10 V analog ingång. Matningsspänningen är 230 VAC. Den variabla utsignalen (0-10 V) ställs in via vridknappen. I avstängd position är utsignalen 0 VDC. Potentiometerns stänksäkra kapsling möjliggör infälld (IP44) samt utanpåliggande montering (IP54). Den gröna LED-indikatorn är aktiverad när utgångsvärdet är högre än 0 V.

Ytterligare specifikationer och beskrivning


Grön LED-driftindikator
Den gröna LED-indikatorn tänds när vridknappen vrids medurs, bort från OFF-läget. I OFF-läge är den gröna lysdioden avaktiverad.

Vad är syftet med en VVS-potentiometer?
Styrsignalen (utgång potentiometer) ökar eller minskar beroende på vridknappens position. Denna styrsignal kan direkt styra EC-fläktar eller spjällställdon. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien). Potentiometern kan t.ex. installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.

230 VAC matningsspänning
LTV-1-010-NA kräver en matningsspänning på 230VAC. Utspänningen är justbar mellan 0 - 10 VDC.

OFF-läge
Vridknappen har en avstängd position: när vridknappen vrids helt moturs kommer styrsignalen att avaktiveras. När vridknappen vrids medurs klickar den ur nolläget. Styrsignalen kommer omedelbart att hoppa till sin minsta inställda utspänning. Om en EC-fläkt är ansluten till potentiometern kommer den att starta och accelerera mot låg hastighet. EC-fläkten kan aldrig aktiveras vid en lägre hastighet än den valda lägsta hastigheten.

∞ Vad är en styrsignal?

Kommentarer, omdömen och betyg

03-01-2024
Cannot make a mistake connecting it. Very easy and good.
05-12-2023
Fajny, bezawaryjny potencjometr z wyjściem 0-10V, a także sygnalizacja LED, bardzo mi się podobało, ponieważ widać, kiedy potencjometr pracuje.
13-11-2023
Geras potenciometras 0-10V išėjimu, o dar ta LED indikacija, tai man labai patiko, nes matosi kada potenciometras veikia.
