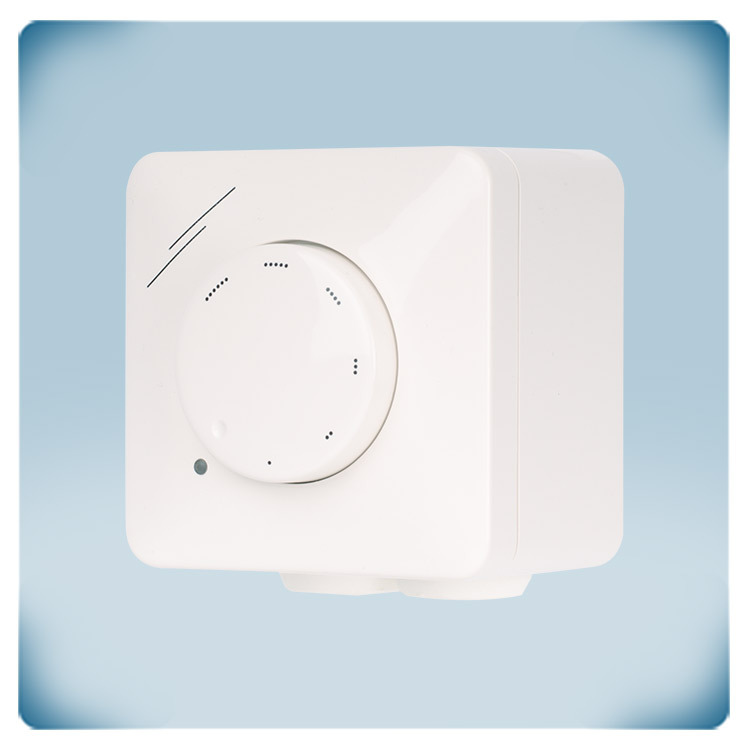

Potenciometras EC ventiliatoriui su LED indikacija | 0-10 VDC
Produkto aprašymas
Potenciometras EC ventiliatoriams valdyti, šį potenciometrą, LTV-1-010-NA, taip pat galima naudoti rankiniu būdu valdyti ir kintamos srovės ventiliatorių greičio reguliatorius arba sklendžių pavaras.
Potenciometrui reikalinga 230 VAC maitinimo įtampa, sukamąja rankenėle keičiamas išėjimo signalas 0-10V. Esant išjungtai padėčiai, išėjimas yra 0 VDC.
Korpusas apsaugotas nuo purslų ir yra tinkamas potinkiniams (IP44) ir virštinkiniam (IP54) montavimui. Įrenginyje yra žalias šviesos diodo indikatorius, kuris įjungiamas pasukus rankenėlę į įjungimo padėtį
Papildomos specifikacijos ir aprašymas
Ką valdo šis potenciometras?
Potenciometras skirtas generuoti nuolat kintantį signalą, skirtą valdyti kitus įrenginius. Valdymo signalas reguliuojamas pagal sukamos rankenėlės padėtį ir dažniausiai naudojamas nuotoliniam EC ventiliatorių, sklendžių pavarų, AC ventiliatorių greičio reguliatorių ar dažnio keitiklių valdymui. Tai leidžia įrengti sistemą decentralizuotai, pavyzdžiui, potenciometrą sumontuoti biuro patalpoje, o ventiliatoriaus greičio reguliatorių – techninėje patalpoje arba elektros spintoje. Potenciometras LTV-1-010-NA sukurtas valdyti ventiliatorius su EC varikliais arba naudoti kaip įėjimo įrenginį ventiliatorių greičio reguliatoriams su 0–10 VDC įėjimu (Sentera EVS ar MVS serijos ventiliatorių greičio reguliatoriai arba FI-E serijos dažnio keitikliai). LTV-1-010-NA prijungimas ir naudojimas yra supaprastinti taip, kad būtų intuityvūs ir nereikalautų specialių įrankių ar išsamių žinių.
Potenciometras skirtas generuoti nuolat kintantį signalą, skirtą valdyti kitus įrenginius. Valdymo signalas reguliuojamas pagal sukamos rankenėlės padėtį ir dažniausiai naudojamas nuotoliniam EC ventiliatorių, sklendžių pavarų, AC ventiliatorių greičio reguliatorių ar dažnio keitiklių valdymui. Tai leidžia įrengti sistemą decentralizuotai, pavyzdžiui, potenciometrą sumontuoti biuro patalpoje, o ventiliatoriaus greičio reguliatorių – techninėje patalpoje arba elektros spintoje. Potenciometras LTV-1-010-NA sukurtas valdyti ventiliatorius su EC varikliais arba naudoti kaip įėjimo įrenginį ventiliatorių greičio reguliatoriams su 0–10 VDC įėjimu (Sentera EVS ar MVS serijos ventiliatorių greičio reguliatoriai arba FI-E serijos dažnio keitikliai). LTV-1-010-NA prijungimas ir naudojimas yra supaprastinti taip, kad būtų intuityvūs ir nereikalautų specialių įrankių ar išsamių žinių.

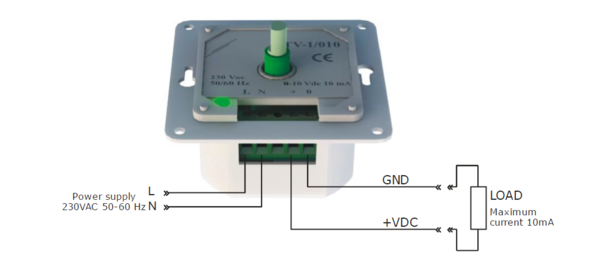

Kokia yra maitinimo įtampa?
Šis potenciometras veikia su 230 VAC maitinimo įtampa ir generuoja išėjimo įtampą nuo 0 iki 10 VDC. 230 VAC maitinimo įtampa yra standartinė daugelyje elektros sistemų, o 0–10 VDC išėjimo diapazonas leidžia tiksliai reguliuoti susijusią ŠVOK (HVAC) įrangą. Tiesioginis prijungimas prie elektros tinklo be papildomo maitinimo šaltinio modulio supaprastina įrengimą ir padidina patogumą.
Šis potenciometras veikia su 230 VAC maitinimo įtampa ir generuoja išėjimo įtampą nuo 0 iki 10 VDC. 230 VAC maitinimo įtampa yra standartinė daugelyje elektros sistemų, o 0–10 VDC išėjimo diapazonas leidžia tiksliai reguliuoti susijusią ŠVOK (HVAC) įrangą. Tiesioginis prijungimas prie elektros tinklo be papildomo maitinimo šaltinio modulio supaprastina įrengimą ir padidina patogumą.
Kokios yra valdymo signalo ribos?
0–10 VDC valdymo signalas yra plačiai naudojamas ŠVOK (HVAC) srityje reguliuojant tokius parametrus kaip EC ventiliatorių greitis ar vožtuvų padėtis. Šis signalas atitinka nustatymų diapazoną nuo 0 % iki 100 %. 0 V signalas reiškia minimalų nustatymą, o 10 V – maksimalų, todėl suteikia plačias valdymo galimybes.
0–10 VDC valdymo signalas yra plačiai naudojamas ŠVOK (HVAC) srityje reguliuojant tokius parametrus kaip EC ventiliatorių greitis ar vožtuvų padėtis. Šis signalas atitinka nustatymų diapazoną nuo 0 % iki 100 %. 0 V signalas reiškia minimalų nustatymą, o 10 V – maksimalų, todėl suteikia plačias valdymo galimybes.
Ką daro OFF padėtis?
LTV-1-010-NA sukamoji rankenėlė turi OFF padėtį – pasukus ją visiškai prieš laikrodžio rodyklę, valdymo signalas išjungiamas. Pasukus rankenėlę pagal laikrodžio rodyklę, ji išspragteli iš OFF padėties, o valdymo signalas iš karto nustatomas į minimalią reikšmę. Jei prie potenciometro prijungtas EC ventiliatorius, jis pradės veikti ir greitės iki mažo greičio. Žalias LED veikimo indikatorius užsidega, kai rankenėlė pasukta pagal laikrodžio rodyklę (t. y. nėra OFF padėtyje). OFF padėtyje žalias LED yra išjungtas.
LTV-1-010-NA sukamoji rankenėlė turi OFF padėtį – pasukus ją visiškai prieš laikrodžio rodyklę, valdymo signalas išjungiamas. Pasukus rankenėlę pagal laikrodžio rodyklę, ji išspragteli iš OFF padėties, o valdymo signalas iš karto nustatomas į minimalią reikšmę. Jei prie potenciometro prijungtas EC ventiliatorius, jis pradės veikti ir greitės iki mažo greičio. Žalias LED veikimo indikatorius užsidega, kai rankenėlė pasukta pagal laikrodžio rodyklę (t. y. nėra OFF padėtyje). OFF padėtyje žalias LED yra išjungtas.
Kas užtikrina korpuso patikimumą?
Siekdama užtikrinti korpusų kokybę, Sentera juos projektuoja ir gamina savo gamykloje Sentera Plastics. LTV-1-010-NA korpusas yra sieninis, pagamintas iš patvaraus kreminės spalvos (RAL 9010) ASA plastiko. Ši medžiaga yra atspari UV spinduliams bei apsaugo nuo dulkių, vandens purslų ir smūgių. Konstrukcija leidžia montuoti dviem būdais – įleidžiamai į sieną arba paviršiuje. Įleidžiamo montavimo atveju korpusas atitinka IP44 apsaugos klasę, o paviršinio – IP54, todėl patikimai apsaugo vidinius komponentus nuo aplinkos poveikio. Dizainas pritaikytas standartinėms europinėms sieninėms dėžutėms, todėl lengvai montuojamas įleidžiamai, o tvirta konstrukcija tinka įvairių tipų sienoms. Medžiagų ir konstrukcijos derinys užtikrina ilgaamžiškumą ir pritaikomumą įvairiose ŠVOK sistemose. Valymas paprastas – pakanka drėgnos šluostės, kas palengvina priežiūrą.
Siekdama užtikrinti korpusų kokybę, Sentera juos projektuoja ir gamina savo gamykloje Sentera Plastics. LTV-1-010-NA korpusas yra sieninis, pagamintas iš patvaraus kreminės spalvos (RAL 9010) ASA plastiko. Ši medžiaga yra atspari UV spinduliams bei apsaugo nuo dulkių, vandens purslų ir smūgių. Konstrukcija leidžia montuoti dviem būdais – įleidžiamai į sieną arba paviršiuje. Įleidžiamo montavimo atveju korpusas atitinka IP44 apsaugos klasę, o paviršinio – IP54, todėl patikimai apsaugo vidinius komponentus nuo aplinkos poveikio. Dizainas pritaikytas standartinėms europinėms sieninėms dėžutėms, todėl lengvai montuojamas įleidžiamai, o tvirta konstrukcija tinka įvairių tipų sienoms. Medžiagų ir konstrukcijos derinys užtikrina ilgaamžiškumą ir pritaikomumą įvairiose ŠVOK sistemose. Valymas paprastas – pakanka drėgnos šluostės, kas palengvina priežiūrą.
