Montaj talimatı
Potansiyometre | Kapalı konum | LED göstergeli
Ürün açıklaması

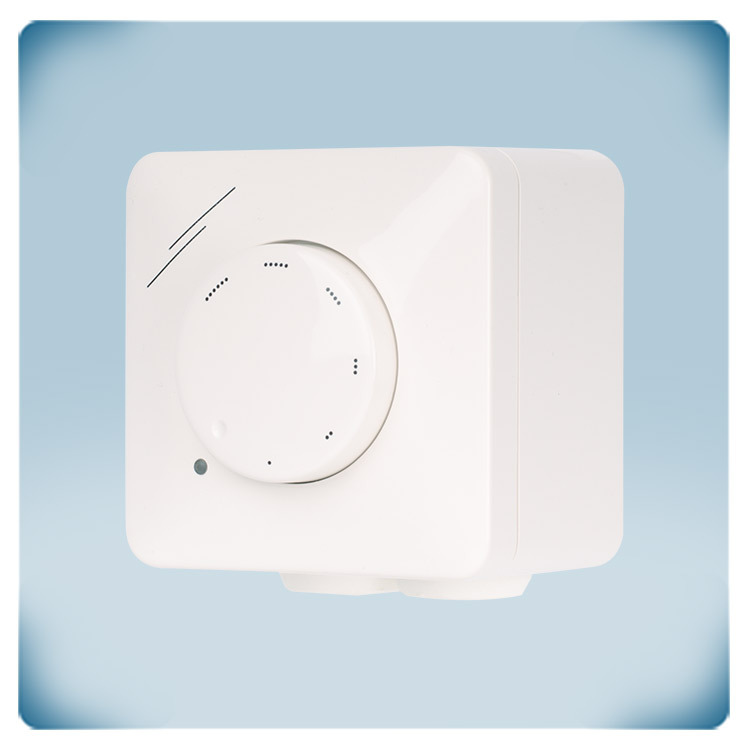

LTV Potansiyometresi, havalandırma sistemlerini kontrol etmek için kullanılan bir cihazdır. 230 VAC besleme ile çalışır ve EC fanlar ile valf aktüatörleri gibi cihazları yönetmek için 0-10 VDC çıkış sinyali sağlar.
Temel Özellikleri
Değişken Kontrol: Döner düğme sürekli kontrol sunar ve sıfır çıkış için belirgin bir KAPALI (OFF) konumuna sahiptir.
Durum Göstergesi: Çıkış voltajı 0V'un üzerinde olduğunda sistemin aktif olduğunu belirten yeşil bir LED yanar. Sistem KAPALI konumundayken LED söner.
Esnek Montaj: Sıçramaya dayanıklı muhafazası sayesinde hem gömme (IP44) hem de yüzey montajını (IP54) destekler.
Belgeler
Ek özellikler ve açıklama
Potansiyometre hangi cihazları ve sistemleri kontrol edebilir?
Bir potansiyometre, diğer cihazları kontrol etmek için sürekli değişken bir sinyal üretme amacına hizmet eder. Kontrol sinyali, EC fanlarını, damper aktüatörlerini, AC fan hız kontrol cihazlarını veya frekans invertörlerini uzaktan kontrol etmek için yaygın olarak kullanılan döner düğmenin konumuna göre ayarlanır. Bu, fan hız kontrolörü bir teknik odada veya elektrik dolabında bulunurken potansiyometreyi bir ofis odasına yerleştirmek gibi merkezi olmayan kurulumlara izin verir. LTV-1-010- NA potansiyometresi, EC motorla donatılmış fanları kontrol etmek veya 0 -10 VDC girişli fan hız kontrolörleri için bir giriş cihazı olarak kullanılmak üzere geliştirilmiştir (Sentera'nın EVS veya MVS serisi fan hız kontrolörleri veya FI-E serisi değişken frekanslı sürücüler).
Cihazın besleme gerilimi ve çıkış sinyalinin özellikleri nelerdir?
230 VAC besleme gerilimi ile çalışan bu potansiyometre, 0 ile 10 VDC arasında değişen bir çıkış voltajı üretir. 230 VAC besleme gerilimi birçok elektrik sisteminde standarttır ve 0 - 10 VDC çıkış aralığı, ilgili HVAC ekipmanının hassas bir şekilde ayarlanmasını kolaylaştırır. Güç kaynağı modülü olmadan doğrudan şebekeye bağlanmak, kurulumu basitleştirerek rahatlığı artırır.
Cihazın kullanım kolaylığı nasıldır?
LTV-1-010-NA 'yı bağlama ve kullanma, sezgisel ve özel araçlar veya derinlemesine bilgi gerektirmeyecek şekilde basitleştirilmiştir.
0-10 VDC kontrol sinyali ne işe yarar?
0 - 10 VDC kontrol sinyali, HVAC endüstrisinde EC fan hızı veya valf konumları gibi parametreleri düzenlemek için yaygın bir yöntemdir. İstenen bir dizi ayarı temsil eden 0 - 10 VDC sinyali, parametrenin % 0 ila% 100'ü arasındaki modülasyona karşılık gelir. 0 V'lık bir sinyal minimum ayarı belirtirken, 10 V'luk bir sinyal maksimumu belirleyerek çok yönlü kontrol olanakları sağlar.
KAPALI (OFF) konumu nasıl çalışır ve ne sağlar?
LTV-1-010-NA 'nın döner düğmesi kapalı konuma sahiptir, yani döner düğme saat yönünün tersine tamamen çevrildiğinde kontrol sinyali devre dışı bırakılır. Döner düğme saat yönünde döndürüldüğünde, kapalı konumundan çıkar. Kontrol sinyali hemen düşük limit seviyesine geçecektir. Potansiyometreye bir EC fanı bağlanması durumunda, düşük hıza doğru başlayacak ve hızlanacaktır.
Yeşil LED göstergesi ne için kullanılır?
Döner düğme saat yönünde çevrildiğinde, yani kapalı konumda olmadığında yeşil LED çalışma göstergesi yanar. Kapalı konumda yeşil LED devre dışı bırakılır.
Cihazın kutu ve montaj özellikleri nelerdir?
Kutuların kalitesini garanti altına almak için Sentera, kutuları kendi fabrikası olan Sentera Plastics'te tasarlar ve üretir. LTV-1-010-NA'nın kutusu, krem renginde ve dayanıklı bir plastik olan ASA Plastikten (RAL 9010) üretilmiştir. Malzeme UV direnci ve toza, su sıçramalarına ve darbelere karşı koruma sağlar. Tasarım, hem ankastre hem de yüzey montaj seçeneklerine sahiptir ve duvar veya panellere montajı destekler. İç montaj için IP44 ve yüzeye montaj için IP54 ile kutu, dahili bileşenleri çevresel unsurlardan güvenilir bir şekilde korur.
Kutuların kalitesini garanti altına almak için Sentera, kutuları kendi fabrikası olan Sentera Plastics'te tasarlar ve üretir. LTV-1-010-NA'nın kutusu, krem renginde ve dayanıklı bir plastik olan ASA Plastikten (RAL 9010) üretilmiştir. Malzeme UV direnci ve toza, su sıçramalarına ve darbelere karşı koruma sağlar. Tasarım, hem ankastre hem de yüzey montaj seçeneklerine sahiptir ve duvar veya panellere montajı destekler. İç montaj için IP44 ve yüzeye montaj için IP54 ile kutu, dahili bileşenleri çevresel unsurlardan güvenilir bir şekilde korur.
Tasarım, kesintisiz ankastre montaj için standart Avrupa duvar kutuları ile uyumludur ve genel sağlamlığı çeşitli duvar tiplerine uygundur. Malzeme ve tasarım özelliklerinin birleşimi, çeşitli HVAC ortamları için dayanıklılığı ve uygunluğu artırır. Temizlik basittir, sadece nemli bir bez gerektirir ve bakım kolaylığına katkıda bulunur.
