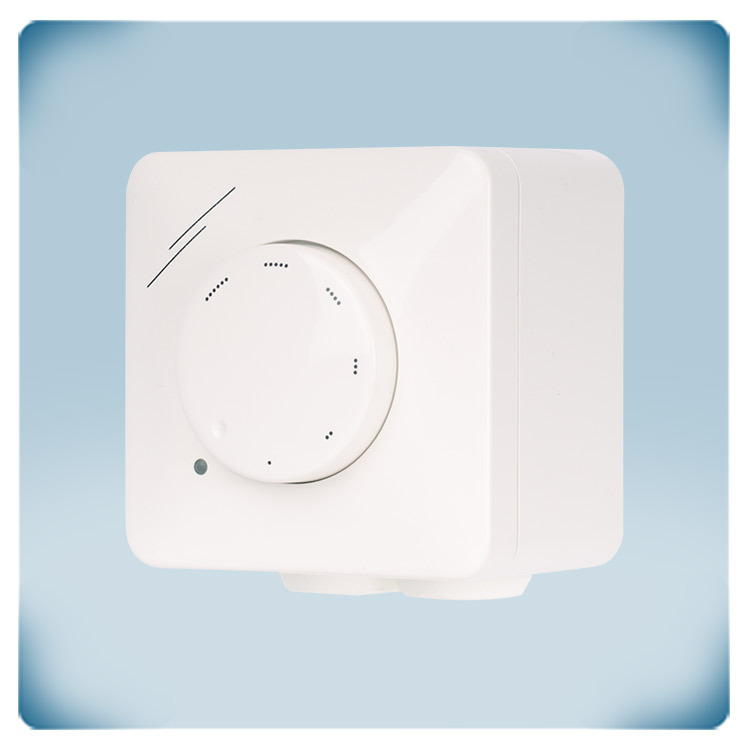

Potenziometro di controllo ventilatore 0-10 VDC e indicazione LED

Codice articolo LTV-1-010-NA
GTIN 14 5401003008560
Numero Intrastat 85.33.40.10
Categoria Potenziometri alimentati a 230 VAC
Stock attuale 7 U.
Tempi di rifornimento magazzino 4 Settimana(-e)
Prossimo arrivo 25/07/2025 - 20 U.

Descrizione del prodotto

Controlla la ventilazione con il nostro potenziometro LTV, un dispositivo semplice da 0-10 V progettato per il controllo ottimale della velocità dei ventilatori EC, dei regolatori di velocità dei ventilatori AC o degli attuatori delle valvole. Questo potenziometro ti consente di regolare con precisione il tuo sistema di ventilazione senza sforzo, garantendo un ambiente confortevole e controllato. Funzionando con una tensione di alimentazione di 230 VAC, il potenziometro LTV fornisce un segnale di uscita variabile compreso tra 0 e 10 VDC, facilmente regolabile tramite la sua manopola rotante di facile utilizzo. Questa manopola è dotata di una posizione di spegnimento distintiva, che garantisce una transizione graduale a zero con una semplice rotazione. L'involucro antispruzzo ne migliora ulteriormente l'adattabilità, consentendo sia il montaggio incassato (IP44) che il montaggio a superficie (IP54), rendendolo una scelta affidabile per diverse esigenze di installazione.

Provate la chiarezza di controllo con l'indicatore LED verde integrato, che fornisce un segnale visivo quando il valore di uscita supera 0 V. Il LED si accende quando la manopola rotante viene ruotata in senso orario, segnalando uno stato attivo lontano dalla posizione di spegnimento. Al contrario, nella posizione di spegnimento, il LED verde si disattiva, mantenendo una chiara rappresentazione visiva dello stato del sistema.

Specifiche e descrizioni aggiuntive

Lo scopo di un potenziometro HVAC
Un potenziometro serve a generare un segnale variabile in modo continuo per controllare altri dispositivi. Il segnale di controllo viene regolato in base alla posizione della manopola rotante, comunemente utilizzata per il controllo remoto di ventilatori EC, attuatori di serrande, regolatori di velocità dei ventilatori AC o convertitori di frequenza. Ciò consente un'installazione decentralizzata, ad esempio posizionando il potenziometro in un ufficio mentre il regolatore di velocità del ventilatore si trova in un locale tecnico o in un armadio elettrico.
Il potenziometro LTV-1-010-NA è stato sviluppato per controllare ventilatori dotati di motore EC o per essere utilizzato come dispositivo di ingresso per regolatori di velocità del ventilatore con ingressi 0-10 VDC (regolatori di velocità del ventilatore della serie EVS o MVS di Sentera o azionamenti a frequenza variabile della serie FI-E).

Tensione di alimentazione standard 230 VAC e segnale di uscita
Funzionando con una tensione di alimentazione di 230 VCA, questo potenziometro produce una tensione di uscita compresa tra 0 e 10 VCC. La tensione di alimentazione di 230 VCA è standard in molti sistemi elettrici e l'intervallo di uscita da 0 a 10 VCC facilita la regolazione precisa delle apparecchiature HVAC associate. Il collegamento diretto alla rete elettrica senza un modulo di alimentazione semplifica la configurazione, migliorando la praticità.

Semplicità senza pari
Il collegamento e l'utilizzo dell'LTV-1-010-NA sono semplificati in modo tale da essere intuitivi e non richiedono strumenti speciali o conoscenze approfondite.

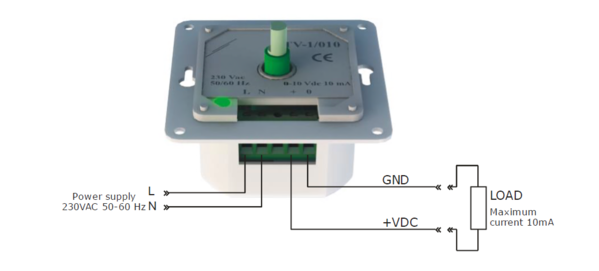

Collegamenti del potenziometro LTV

Segnale di controllo 0-10 VDC
Il segnale di controllo 0-10 VDC è un metodo diffuso nel settore HVAC per la regolazione di parametri quali la velocità del ventilatore EC o le posizioni delle valvole. Rappresentando una gamma di impostazioni desiderate, il segnale 0 - 10 VDC corrisponde alla modulazione dallo 0 % al 100 % del parametro. Un segnale di 0 V indica l'impostazione minima, mentre un segnale di 10 V indica il massimo, offrendo possibilità di controllo versatili.

Posizione OFF
La manopola rotante dell'LTV-1-010-NA ha una posizione OFF, ovvero quando la manopola rotante viene ruotata completamente in senso antiorario, il segnale di controllo viene disattivato. Quando la manopola rotante viene ruotata in senso orario, scatta fuori dalla posizione OFF. Il segnale di controllo passa immediatamente al suo livello limite inferiore. Se un ventilatore EC è collegato al potenziometro, questo si avvia e accelera verso la bassa velocità.

Indicatore di funzionamento LED verde
L'indicatore di funzionamento LED verde si accende quando la manopola rotante viene ruotata in senso orario, ovvero quando non è in posizione OFF. In posizione OFF il LED verde è disattivato.

Contenitore
Al fine di garantire la qualità delle sue custodie, Sentera le progetta e le produce nel proprio stabilimento, Sentera Plastics. La custodia dell'LTV-1-010-NA è un alloggiamento a parete realizzato in resistente plastica ASA di colore crema (RAL 9010). Il materiale offre resistenza ai raggi UV e protezione da polvere, spruzzi d'acqua e urti. Il design supporta l'installazione due in uno su pareti o pannelli, consentendo sia il montaggio incassato che quello a superficie. Con IP44 per il montaggio incassato e IP54 per il montaggio a superficie, l'involucro protegge in modo affidabile i componenti interni dagli agenti atmosferici.
Il design è in linea con le scatole da parete standard europee per un montaggio incassato senza soluzione di continuità e la sua solidità complessiva si adatta a vari tipi di pareti. La combinazione di caratteristiche dei materiali e del design migliora la durata e l'idoneità per diversi ambienti HVAC. La pulizia è semplice, richiede solo un panno umido, contribuendo alla praticità della manutenzione.
