Потенциометър | позиция OFF | индикация LED
Описание на продукта

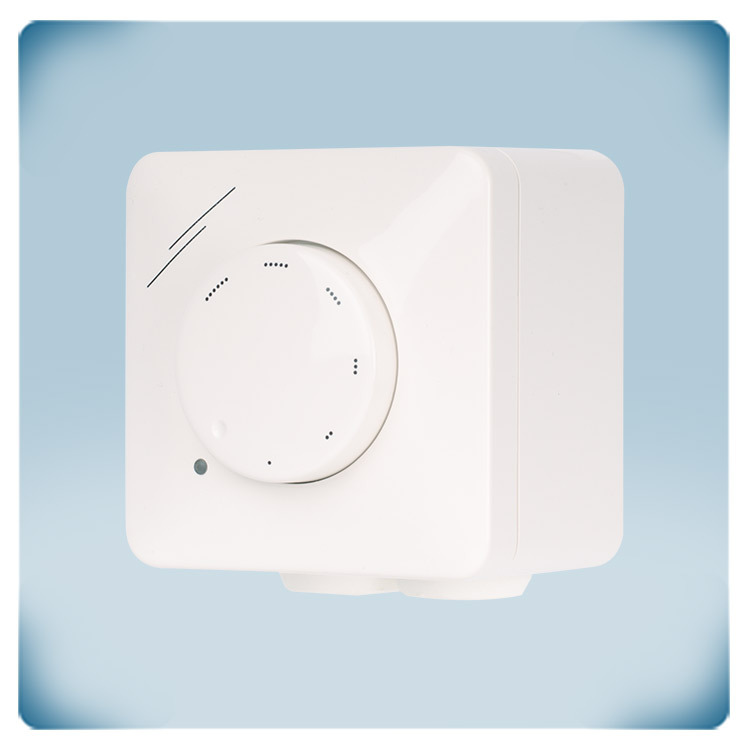

LTV-1-010-NA представлява потенциометър с 230 VAC захранващо напрежение, предназначен за управление на скоростта на ЕС вентилатори, регулатори на обороти за АС вентилатори, както и задвижки за клапи. Благодарение на потенциометъра ще можете да настроите Вашата вентилационна система безпроблемно, осигурявайки си комфортна и правилнно настроена спрямо Вашите изисквания вентилационна система. Посредством устройството осигурявате променлив изходен сигнал в диапазона между 0 и 10 волта, който можете лесно да настроите чрез кнобката с вградена позиция за изключване на двигателя. Водоустойчивият корпус на изделието предпазва електрониката от проникване на вода, а уникалният му дизайн прави устройството подходящо както за вграден (IP44), така и за повърхностен (IP54) монтаж. Потенциометърът LTV-1-010-NA е идеалното решение за всяка една Ваша нужда.
LTV разполага и с LED индикатор за визуално проследяване на работният статус на устройството или предупреждение за евентуално превишаване на стойността на изхода. Когато завъртите кнобката по посока на часовниковата стрелка, светодиодът следва да светне в зелено с цел индикация, че потенциометърът работи успешно, но, ако е заъртяна до края до позицията за изключване на двигателя, то тогава светодиодът се деактивира.
Допълнителни спецификации и описание
Какви устройства могат да се управляват с потенциометъра LTV-1-010-NA?
Потенциометърът LTV-1-010-NA генерира идеален, непрекъснат изходен сигнал с цел управление на свързаните от Вас устройства в мрежата. Въпросният изходен сигнал намалява или се увеличава в зависимост от избраната позиция на кнобката, като сигналът обикновено се използва за управление на ЕС вентилатори, задвижващи устройства за клапи за въздуховоди или за дистанционно управление на регулатори на обороти за АС вентилатори от сериите EVS или MVS или честотни инвертори от сериите FI-E на Сентера. Например, ако инсталирате Вашия потенциометър в едно помещение, докато регулатора на обороти се намира в друго или електрически блок, в случая голямата дистнация между устройствата следва да не попречи на общата им работа.
Потенциометърът LTV-1-010-NA генерира идеален, непрекъснат изходен сигнал с цел управление на свързаните от Вас устройства в мрежата. Въпросният изходен сигнал намалява или се увеличава в зависимост от избраната позиция на кнобката, като сигналът обикновено се използва за управление на ЕС вентилатори, задвижващи устройства за клапи за въздуховоди или за дистанционно управление на регулатори на обороти за АС вентилатори от сериите EVS или MVS или честотни инвертори от сериите FI-E на Сентера. Например, ако инсталирате Вашия потенциометър в едно помещение, докато регулатора на обороти се намира в друго или електрически блок, в случая голямата дистнация между устройствата следва да не попречи на общата им работа.
Защо захранването от 230 VAC е предимство за този модел?
Нужното захранващо напрежение за Вашият потенциометър следва да е 230 волта, като устройството генерира изходен сигнал в диапазона от 0 до 10 VDC. Захранващото напрежение 230 VAC е често срещано в много електрически системи, като посредством това захранване можете да свържете LTV директно към мрежата без нуждата от използване на допълнително захранващо напрежение чрез използването на импулсни захранвания. Управляващият сигнал 0—10 VDC е най-използваният метод за управление на оборотите на ЕС вентилатори, позиции на клапи във въздуховоди или други устройства в различни инсталации в ОВиК индустрията. Управляващият сигнал следва да реагира почти мигновено на промяна в отчетените стойности на параметрите. Например, ако разполагате със система, в която е нужна промяна или допълнителна настойка на оборотите, въпросният управляващ сигнал следва да се използва за разчитане на зададения диапазон от 0 до 100 % от зададените параметри. Минималната граница на диапазона на изхода е 0 волта, а максималната е 10 волта.
Нужното захранващо напрежение за Вашият потенциометър следва да е 230 волта, като устройството генерира изходен сигнал в диапазона от 0 до 10 VDC. Захранващото напрежение 230 VAC е често срещано в много електрически системи, като посредством това захранване можете да свържете LTV директно към мрежата без нуждата от използване на допълнително захранващо напрежение чрез използването на импулсни захранвания. Управляващият сигнал 0—10 VDC е най-използваният метод за управление на оборотите на ЕС вентилатори, позиции на клапи във въздуховоди или други устройства в различни инсталации в ОВиК индустрията. Управляващият сигнал следва да реагира почти мигновено на промяна в отчетените стойности на параметрите. Например, ако разполагате със система, в която е нужна промяна или допълнителна настойка на оборотите, въпросният управляващ сигнал следва да се използва за разчитане на зададения диапазон от 0 до 100 % от зададените параметри. Минималната граница на диапазона на изхода е 0 волта, а максималната е 10 волта.
Сложен ли е процесът на монтаж и свързване на устройството?
Процеса на монтаж и свързване на потенциометъра LTV-1-010-NA е изключително опростен и затова не се изисква използването на допълнително оборудване или специални инструменти.
Какво означава управляващият сигнал в диапазона 0-10 VDC?
Управляващият сигнал в диапазона 0-10 VDC е основен предпочитан метод в ОВиК индустрията за управление на скоростта на ЕС вентилатори или позиции на клапи във въздуховоди. Сигналът 0 - 10 VDC съответства на промяна от 0 % до 100 % от зададения параметър, като сигнал от 0 V означава, че скоростта на вентилатора е зададена на минимална такава, а сигнал от 10 V означава, че скоростта е зададена на максимална такава.
Как функционира позицията за изключване на двигателя?
Кнобката на потенциометъра LTV има позиция за изключване на двигателя в случай на необходимост, като, ако я завъртите до края обратно на часовниковата стрелка, то тогава сигналът за управление е деактивиран, докато, ако я завъртите до края по посока на часовниковата стрелка, ще изключите двигателя, като в такъв случай, сигналът се деактивира почти веднага. В случай, че ЕС вентилаторът е свързан към потенциометъра, скоростта му следва се понижи.
Каква информация предоставя LED индикаторът на предния панел?
Светодиодът ще светне в зелено, когато кнобката е завъртяна до края по посока на часовниковата стрелка, а когато е завъртяна обратно до позицията за изключване на мотора, тогава светодиодът се деактивира.
Какви са предимствата на висококачествения ASA корпус?

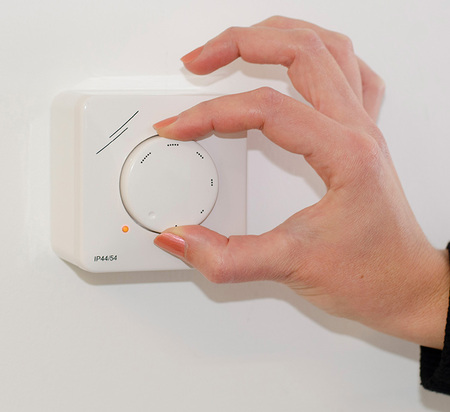

Копрусът на потенциометъра е изработен от висококачествена пластмаса тип ASA в приятен, кремав цвят (RAL 9010), като същевременно материалът е топло- и удароустойчив, и предпазва електрониката на изделието от проникване на прах или влага. Дизайнът на потенциометъра го прави изключително подходящ както за вграден (със степен на защита IP44), така и за повърхностен монтаж със степен на защита IP54, като въпросната защита предпазва изделието от въздействието на атмосферните условия на околната среда. При вграденият монтаж на изделието, Европейският дизайн на корпуса на устройството подсигурява безпроблемната инсталация, като здравият материал на изработка на кутията предоставя куп възможности за монтаж върху равна повърхност.
∞ Какво представлява сигналът за управление?
