Технічні дані

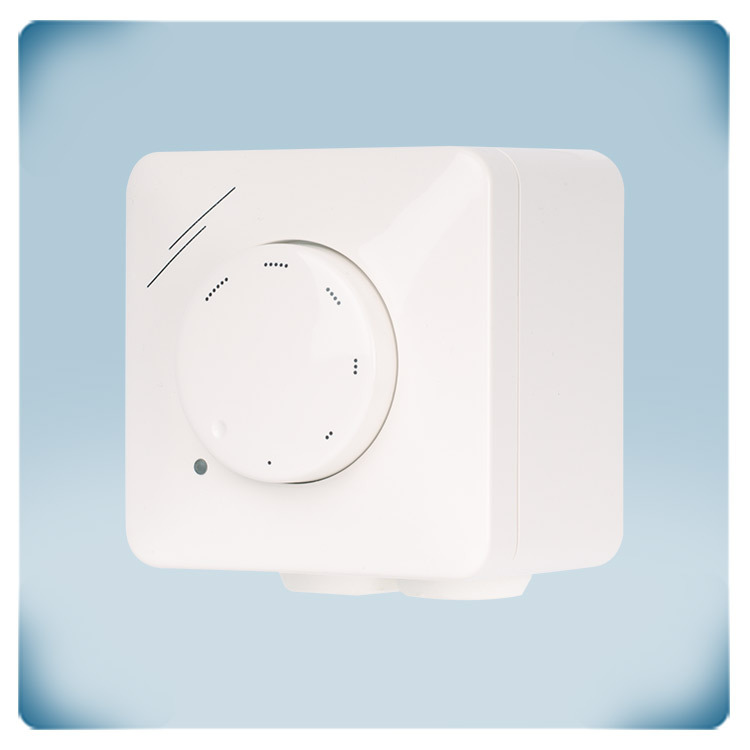

Потенціометр з положенням ВИМК і світлодіодною індикацією
Опис продукту
Керуйте вентиляцією за допомогою нашого потенціометра LTV - простого пристрою, призначеного для оптимального керування швидкістю вентиляторів ЕС, контролерів швидкості АС вентиляторів або приводів клапанів. Працюючи при напрузі живлення 230 VAC, потенціометр LTV забезпечує змінний вихідний сигнал в діапазоні від 0 до 10 VDC, який легко регулюється за допомогою зручної поворотної ручки. Ця ручка має вимкнене положення, що забезпечує плавний перехід до нульового вихідного сигналу простим поворотом. Бризкозахищений корпус призначений як вбудованого (IP44), так і поверхневого монтажу (IP54), що робить його надійним вибором для різноманітних потреб.
Інтегрований зелений світлодіод забезпечує візуальну індикацію стану роботи потенціометра. Світлодіод загоряється, коли поворотна ручка обертається за годинниковою стрілкою, сигналізуючи про активний стан, відмінний від вимкненого положення. І навпаки, у вимкненому положенні зелений світлодіод деактивується.
Додаткові характеристики та опис
Яке призначення потенціометра ОВіК?
Потенціометр слугує для генерування безперервно змінного сигналу для керування іншими пристроями. Сигнал управління збільшується або зменшується відповідно до положення поворотної ручки. Цей сигнал може безпосередньо керувати ЕС вентиляторами або приводами заслінок. Він також може дистанційно керувати регуляторами швидкості обертання AC вентилятора (серії EVS або MVS) або інверторами частоти (серія FI-E). Наприклад, потенціометр можна встановити у вітальні, тоді як регулятор швидкості обертання вентилятора знаходиться в технічному приміщенні або електрокабінеті.
Потенціометр слугує для генерування безперервно змінного сигналу для керування іншими пристроями. Сигнал управління збільшується або зменшується відповідно до положення поворотної ручки. Цей сигнал може безпосередньо керувати ЕС вентиляторами або приводами заслінок. Він також може дистанційно керувати регуляторами швидкості обертання AC вентилятора (серії EVS або MVS) або інверторами частоти (серія FI-E). Наприклад, потенціометр можна встановити у вітальні, тоді як регулятор швидкості обертання вентилятора знаходиться в технічному приміщенні або електрокабінеті.
Яка напруга живлення та вихідний сигнал у потенціометра LTV-1-010-NA?
Працюючи з напругою живлення 230 VAC, цей потенціометр виробляє вихідну напругу в діапазоні від 0 до 10 VDC. Напруга живлення 230 VAC є стандартною для багатьох електричних систем, а діапазон вихідної напруги 0 - 10 VDC полегшує точне регулювання відповідного обладнання HVAC. Безпосереднє підключення до електромережі без модуля живлення спрощує налаштування, підвищуючи зручність.
Працюючи з напругою живлення 230 VAC, цей потенціометр виробляє вихідну напругу в діапазоні від 0 до 10 VDC. Напруга живлення 230 VAC є стандартною для багатьох електричних систем, а діапазон вихідної напруги 0 - 10 VDC полегшує точне регулювання відповідного обладнання HVAC. Безпосереднє підключення до електромережі без модуля живлення спрощує налаштування, підвищуючи зручність.
Сигнал керування 0 - 10 VDC є поширеним в індустрії ОВіК для регулювання таких параметрів, як швидкість обертання вентилятора EC або положення клапана. Сигнал 0 - 10 VDC відповідає модуляції від 0 % до 100 % параметра. Сигнал 0 В означає мінімальне налаштування, а сигнал 10 В - максимальне.
Як працює поворотний перемикач?
Поворотний перемикач LTV-1-010-NA має положення OFF, тобто коли він повністю повернутий проти годинникової стрілки, сигнал керування буде вимкнено. Коли перемикач повертається за годинниковою стрілкою, він клацає, виходячи з положення OFF. Сигнал керування одразу ж перейде до свого нижнього граничного рівня. Якщо до потенціометра підключено ЕС-вентилятор, він запуститься і буде прискорюватися до низької швидкості.
Як працює індикатор?
Зелений світлодіодний індикатор роботи загоряється, коли поворотна ручка обертається за годинниковою стрілкою, тобто коли вона не знаходиться в положенні OFF. У положенні OFF зелений світлодіод вимкнений.
Поворотний перемикач LTV-1-010-NA має положення OFF, тобто коли він повністю повернутий проти годинникової стрілки, сигнал керування буде вимкнено. Коли перемикач повертається за годинниковою стрілкою, він клацає, виходячи з положення OFF. Сигнал керування одразу ж перейде до свого нижнього граничного рівня. Якщо до потенціометра підключено ЕС-вентилятор, він запуститься і буде прискорюватися до низької швидкості.
Як працює індикатор?
Зелений світлодіодний індикатор роботи загоряється, коли поворотна ручка обертається за годинниковою стрілкою, тобто коли вона не знаходиться в положенні OFF. У положенні OFF зелений світлодіод вимкнений.
Які особливості монтажу потенціометра?
Щоб гарантувати якість своїх корпусів, Sentera проектує та виготовляє їх на власному заводі - Sentera Plastics. Корпус LTV-1-010-NA - це настінний корпус, виготовлений з міцного пластику ASA кремового кольору (RAL 9010). Матеріал забезпечує стійкість до ультрафіолету і захист від пилу, бризок води та ударів. Конструкція підтримує установку «два в одному» на стінах або панелях, дозволяючи як вбудований, так і поверхневий монтаж. Завдяки класу захисту IP44 для врізного монтажу та IP54 для поверхневого монтажу корпус надійно захищає внутрішні компоненти від впливу навколишнього середовища.
Конструкція сумісна зі стандартними європейськими настінними коробками, а її загальна міцність підходить для різних типів стін. Поєднання матеріалів і конструктивних особливостей підвищує довговічність і придатність для різноманітних середовищ ОВіК.
Щоб гарантувати якість своїх корпусів, Sentera проектує та виготовляє їх на власному заводі - Sentera Plastics. Корпус LTV-1-010-NA - це настінний корпус, виготовлений з міцного пластику ASA кремового кольору (RAL 9010). Матеріал забезпечує стійкість до ультрафіолету і захист від пилу, бризок води та ударів. Конструкція підтримує установку «два в одному» на стінах або панелях, дозволяючи як вбудований, так і поверхневий монтаж. Завдяки класу захисту IP44 для врізного монтажу та IP54 для поверхневого монтажу корпус надійно захищає внутрішні компоненти від впливу навколишнього середовища.
Конструкція сумісна зі стандартними європейськими настінними коробками, а її загальна міцність підходить для різних типів стін. Поєднання матеріалів і конструктивних особливостей підвищує довговічність і придатність для різноманітних середовищ ОВіК.
