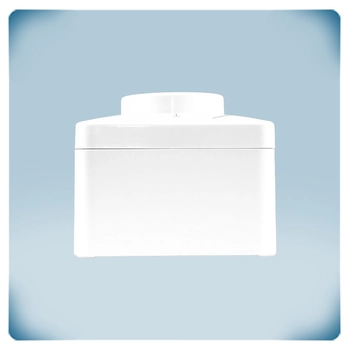

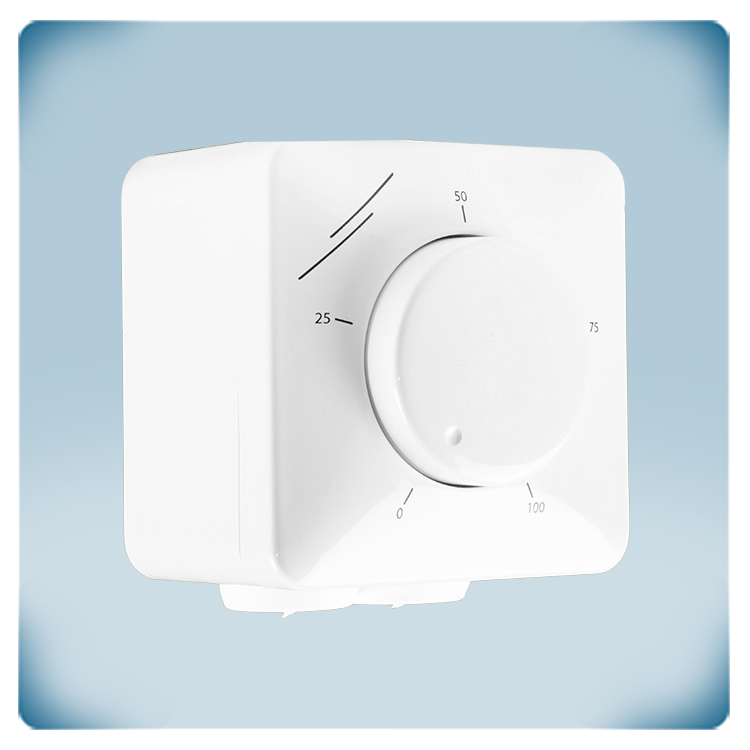

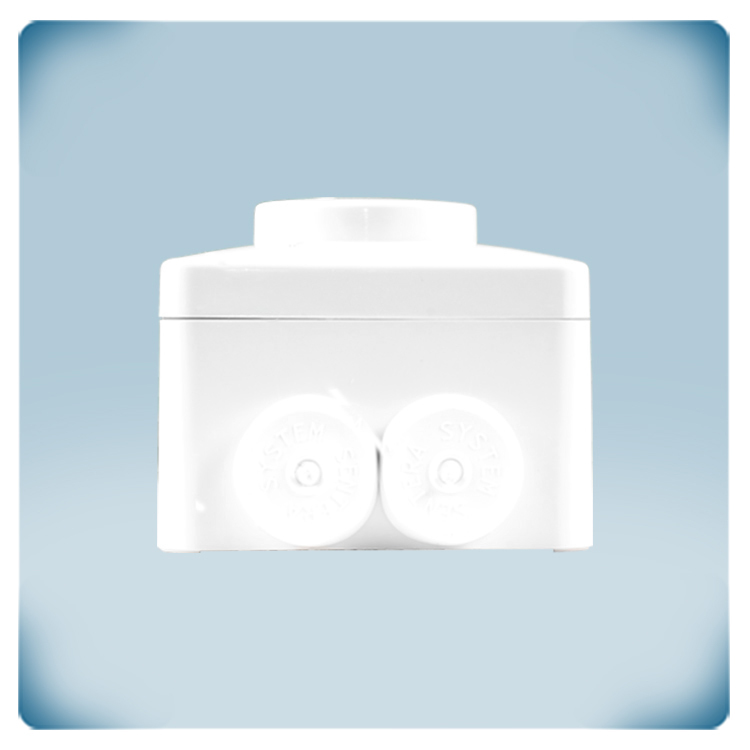

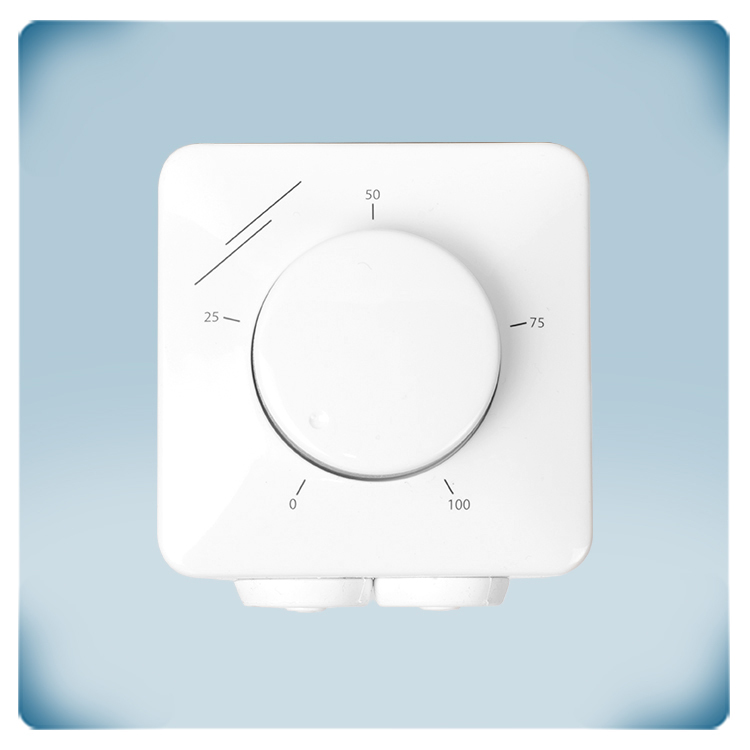

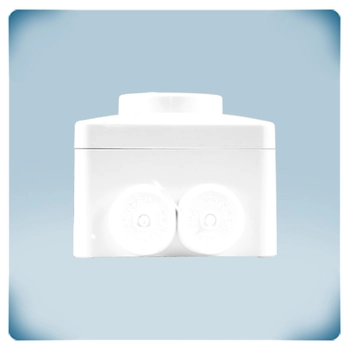

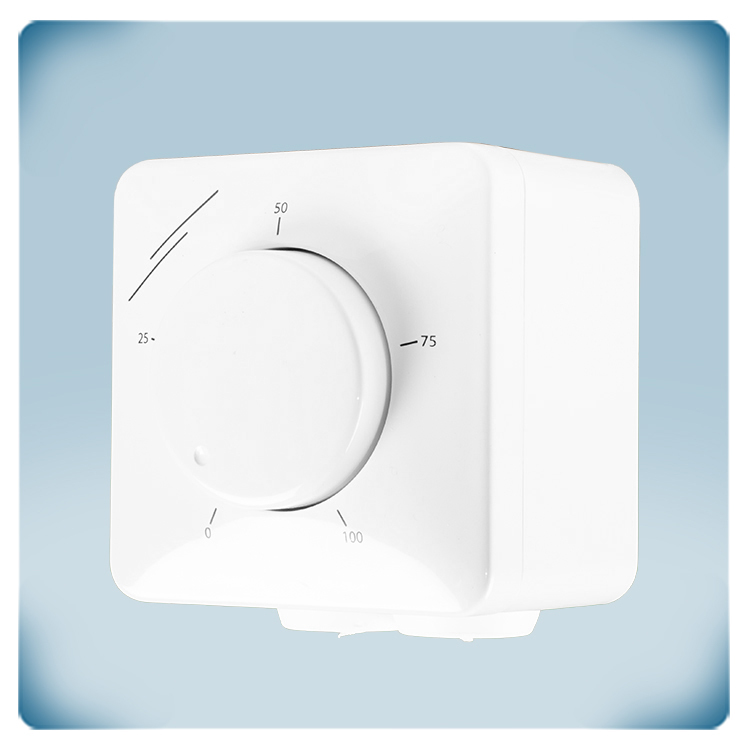

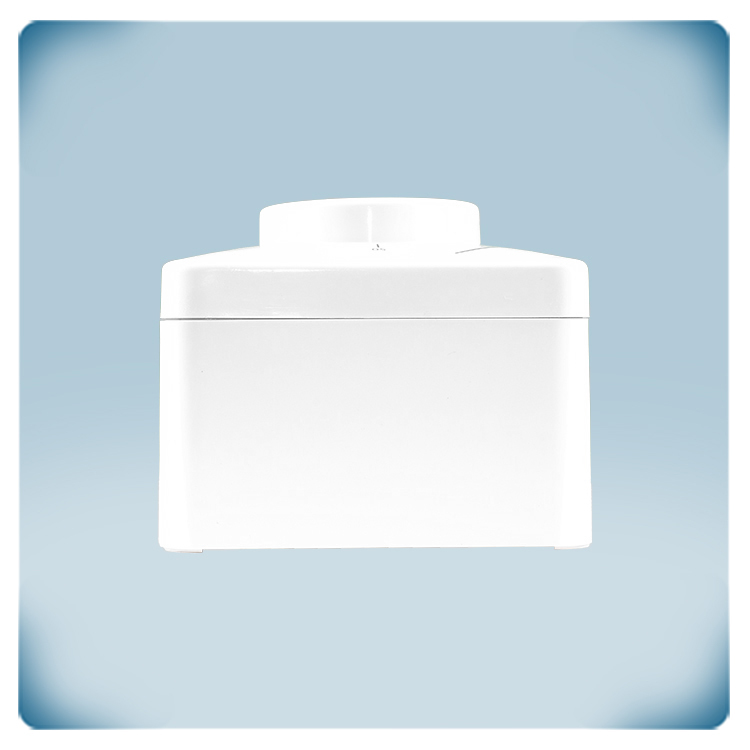

EC-fläkt med potentiometer | utgång för potentialfri kontakt

Vad styr den här potentiometern?
En potentiometer genererar en kontinuerligt variabel signal för att styra andra enheter (t.ex. 0–10 V). Styrsignalen ökar eller minskar beroende på vridknoppens position. Styrsignalen används vanligtvis för att fjärrstyra EC-fläktar eller spjällställdon. Den kan även användas för att fjärrstyra varvtalsregulatorer för AC-fläktar (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien). Potentiometern kan till exempel installeras i ett arbetsrum, medan varvtalsregulatorn är placerad i ett teknikrum eller ett elskåp.

Varför justera styrsignalens gränsvärden?
Vissa EC-motorer kan inte hantera alltför låga styrsignaler. Ibland är en fläkt överdimensionerad eller har för hög kapacitet. För sådana tillämpningar kan potentiometerns övre och nedre utgångsgränser justeras med hjälp av trimpotentiometrar. Det lägsta utgångsvärdet kan justeras med Vmin-trimpotentiometern (1). Det högsta utgångsvärdet kan justeras med Vmax-trimpotentiometern (2). Minvärdena kan justeras inom intervallen 1–7 VDC / 2–14 mA / 10–70 % PWM, medan maxvärdena kan justeras inom intervallen 3–10 VDC / 6–20 mA / 30–100 % PWM.

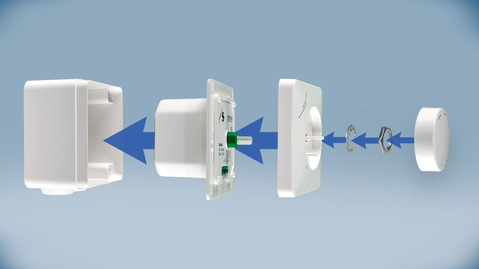

Obs! Styrsignalens minimi- och maximivärden kan justeras med hjälp av trimpotentiometrarna under frontkåpan. För att komma åt dem, vrid vridknoppen åt höger tills den lossnar och hoppar ut. Skruva loss den lösa muttern för att ta bort kåpan från det utanpåliggande höljet.

Vilken matningsspänning krävs?
Den här potentiometern drivs med en matningsspänning på 230 VAC och genererar tre typer av steglösa utsignaler: 0–10 VDC, 0–20 mA eller 0–100 % PWM. Matningsspänningen på 230 VAC används ofta i elektriska system, vilket gör att MTVN kan anslutas direkt till elnätet utan behov av en separat strömförsörjningsmodul.
En styrsignal på 0–10 VDC är den vanligaste metoden inom VVS-branschen för att styra olika parametrar, såsom EC-fläktars varvtal, ventilernas lägen eller andra komponenter i elektroniska system. Styrsignalen 0–10 VDC motsvarar ett intervall av önskade inställningar. Om ett system till exempel kräver reglering eller justering kan denna typ av styrsignal tolkas som ett intervall från 0 % till 100 % av den önskade parametern. En signal på 0 V kan motsvara minimiläget, medan en signal på 10 V kan motsvara maximiläget.

Vilka utgångstyper finns tillgängliga?
Potentiometerns utgångstyp kan väljas med hjälp av den bygel (3) som ingår i satsen: 0–10 V, 0–20 mA eller 0–100 % PWM.

Vad gör höljet tillförlitligt?
Potentiometern har ett väggmonterat hölje tillverkat av slitstark vit ASA-plast. Materialvalet säkerställer UV-beständighet och ger skydd mot damm, vattenstänk och stötar. Konstruktionen möjliggör flexibel installation på olika typer av väggar eller paneler, eftersom höljet stöder både infälld och utanpåliggande montering.
Kapslingsklassen är IP44 vid infälld montering och IP54 vid utanpåliggande montering, vilket visar att höljet på ett tillförlitligt sätt skyddar de interna komponenterna mot yttre miljöpåverkan.
Vid infälld montering är höljet anpassat till europeiska standardväggdosor, vilket säkerställer en smidig passform. Höljet är robust konstruerat och lämpar sig därför för montering i olika typer av väggar.
