Fiche technique
Potentiomètre pour ventilateur EC | sortie à contact sec
Description du produit
Le MTVN1-010-CP est un potentiomètre destiné à la commande manuelle de ventilateurs EC, de régulateurs de vitesse pour ventilateurs AC et de servomoteurs de registres. Il fonctionne avec une alimentation de 230 V CA.

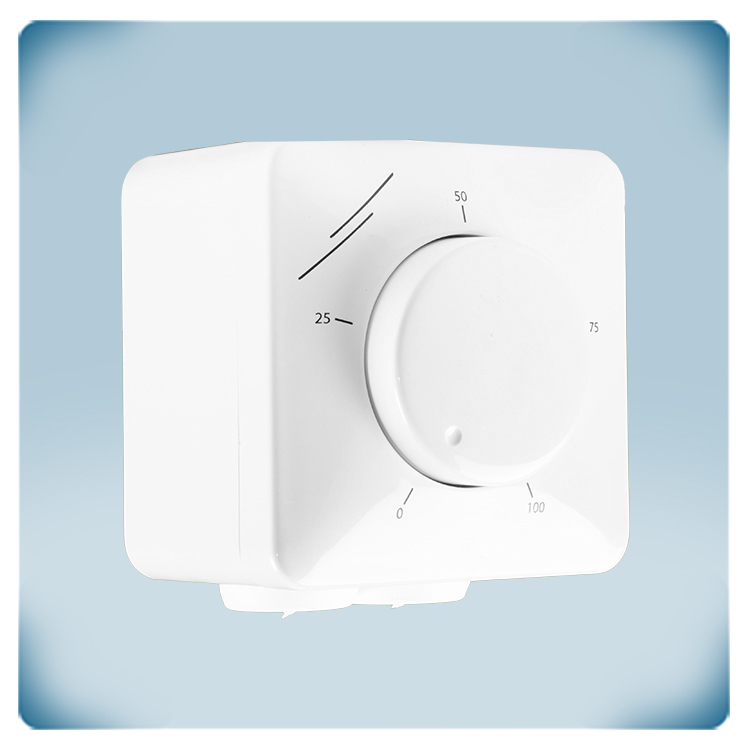

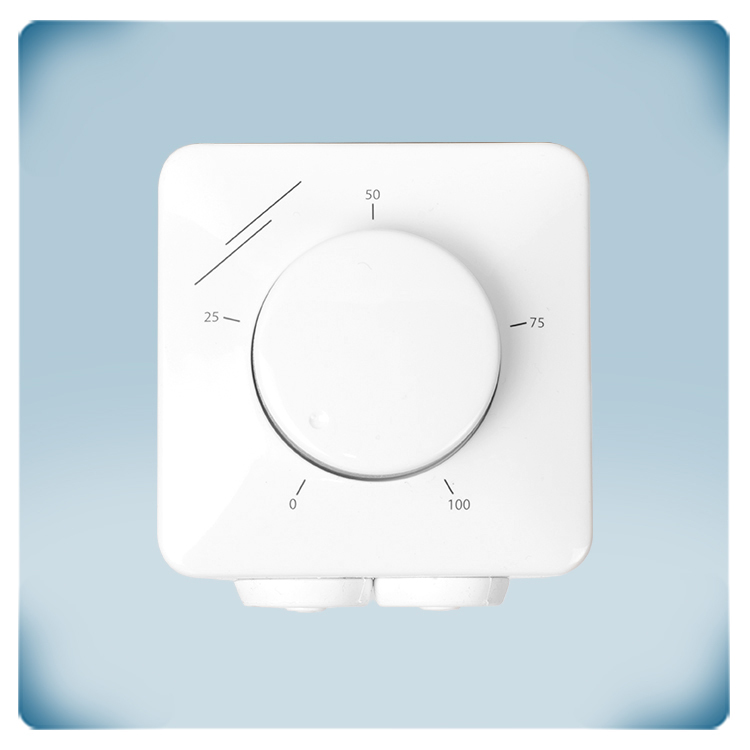

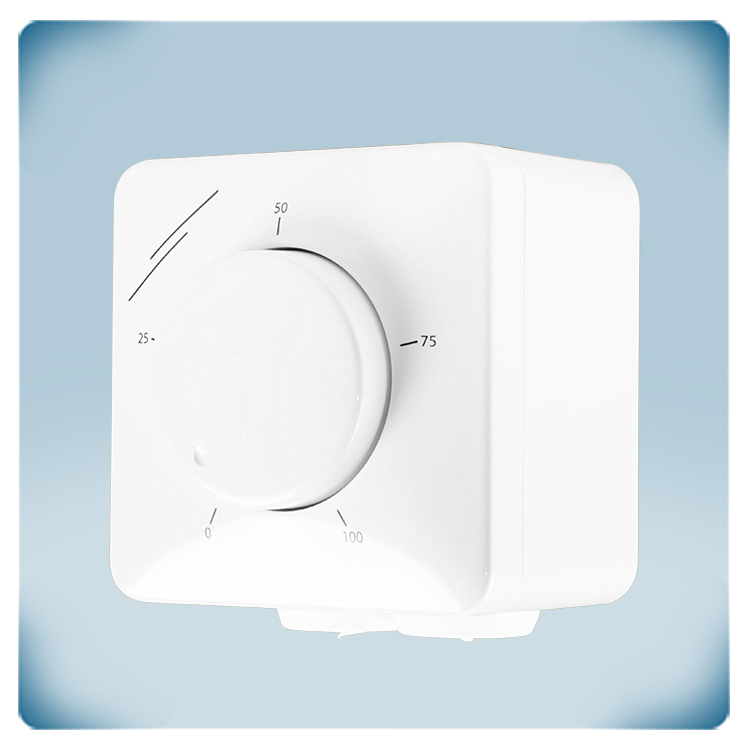

Le bouton rotatif permet un réglage continu du signal de sortie. L'appareil dispose également d'un contact sec permettant la commande à distance de la mise en marche et de l'arrêt (ON/OFF) d'équipements externes. Les valeurs minimale et maximale du signal de sortie peuvent être réglées à l'aide de deux potentiomètres internes, respectivement dans des plages de 10 à 70 % et de 30 à 100 %.

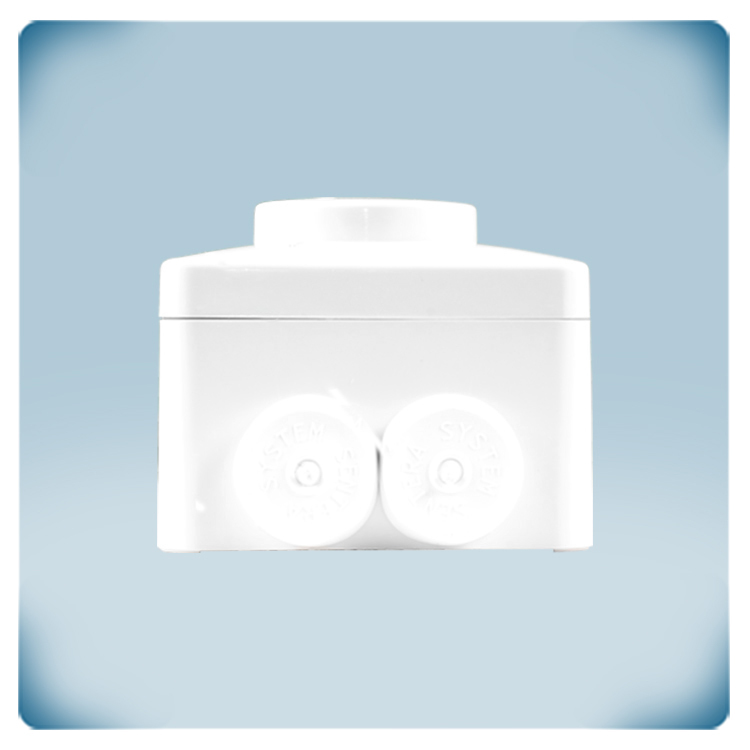

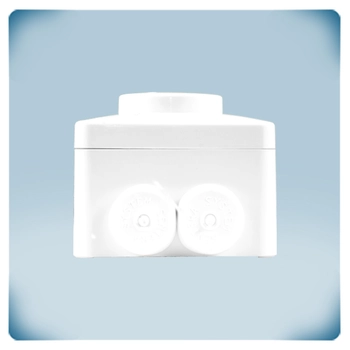

L'appareil est installé dans un boîtier résistant aux projections d'eau, adapté aussi bien au montage encastré (IP44) qu'au montage en saillie (IP54).
Spécifications et descriptions supplémentaires
Que commande ce potentiomètre ?
Un potentiomètre génère un signal variable en continu pour commander d'autres appareils (par exemple 0–10 V). Ce signal de commande augmente ou diminue en fonction de la position du bouton rotatif. Il est généralement utilisé pour commander à distance des ventilateurs EC ou des servomoteurs de registres. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (séries EVS ou MVS) ou des variateurs de fréquence (série FI-E). Par exemple, le potentiomètre peut être installé dans un bureau, tandis que le régulateur de vitesse du ventilateur se trouve dans un local technique ou une armoire électrique.
Un potentiomètre génère un signal variable en continu pour commander d'autres appareils (par exemple 0–10 V). Ce signal de commande augmente ou diminue en fonction de la position du bouton rotatif. Il est généralement utilisé pour commander à distance des ventilateurs EC ou des servomoteurs de registres. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (séries EVS ou MVS) ou des variateurs de fréquence (série FI-E). Par exemple, le potentiomètre peut être installé dans un bureau, tandis que le régulateur de vitesse du ventilateur se trouve dans un local technique ou une armoire électrique.
Pourquoi régler les limites du signal de commande ?
Certains moteurs EC ne peuvent pas fonctionner correctement avec des signaux de commande trop faibles. Dans certains cas, un ventilateur est surdimensionné ou trop puissant. Pour ces applications, les limites supérieure et inférieure du signal de sortie du potentiomètre peuvent être réglées à l'aide de potentiomètres de réglage internes.
Certains moteurs EC ne peuvent pas fonctionner correctement avec des signaux de commande trop faibles. Dans certains cas, un ventilateur est surdimensionné ou trop puissant. Pour ces applications, les limites supérieure et inférieure du signal de sortie du potentiomètre peuvent être réglées à l'aide de potentiomètres de réglage internes.
La valeur minimale de sortie peut être réglée à l'aide du potentiomètre Vmin (1). La valeur maximale de sortie peut être réglée à l'aide du potentiomètre Vmax (2). Les valeurs minimales peuvent être réglées dans les plages suivantes : 1–7 V CC / 2–14 mA / 10–70 % PWM. Les valeurs maximales peuvent être réglées dans les plages suivantes : 3–10 V CC / 6–20 mA / 30–100 % PWM.
Remarque : les valeurs minimale et maximale du signal de commande peuvent être réglées à l'aide des potentiomètres situés sous le couvercle avant. Pour y accéder, retirez le bouton en le tournant vers la droite jusqu'à ce qu'il se détache. Dévissez ensuite l'écrou desserré afin de retirer le couvercle du boîtier extérieur.
Quelle est la tension d'alimentation ?
Ce potentiomètre fonctionne avec une tension d'alimentation de 230 V CA et fournit trois types de signaux de sortie continuellement variables : 0–10 V CC, 0–20 mA ou 0–100 % PWM. La tension d'alimentation de 230 V CA est couramment utilisée dans les systèmes électriques, ce qui permet de raccorder le MTVN directement au réseau électrique sans nécessiter de module d'alimentation séparé.
Ce potentiomètre fonctionne avec une tension d'alimentation de 230 V CA et fournit trois types de signaux de sortie continuellement variables : 0–10 V CC, 0–20 mA ou 0–100 % PWM. La tension d'alimentation de 230 V CA est couramment utilisée dans les systèmes électriques, ce qui permet de raccorder le MTVN directement au réseau électrique sans nécessiter de module d'alimentation séparé.
Un signal de commande de 0–10 V CC est la méthode la plus couramment utilisée dans le secteur HVAC pour contrôler différents paramètres, tels que la vitesse des ventilateurs EC, la position des vannes ou d'autres composants des systèmes électroniques. Le signal de commande de 0–10 V CC correspond à une plage de réglages souhaités. Par exemple, pour un système nécessitant une modulation ou un réglage, ce type de signal de commande peut représenter une plage allant de 0 % à 100 % du paramètre souhaité. Un signal de 0 V peut correspondre au réglage minimal, tandis qu'un signal de 10 V peut représenter le réglage maximal.
Quels types de sortie sont disponibles ?
Le type de sortie de ce potentiomètre peut être sélectionné à l'aide du cavalier (3) fourni avec l'appareil : 0–10 V, 0–20 mA ou 0–100 % PWM.
Le type de sortie de ce potentiomètre peut être sélectionné à l'aide du cavalier (3) fourni avec l'appareil : 0–10 V, 0–20 mA ou 0–100 % PWM.
Qu'est-ce qui rend le boîtier fiable ?

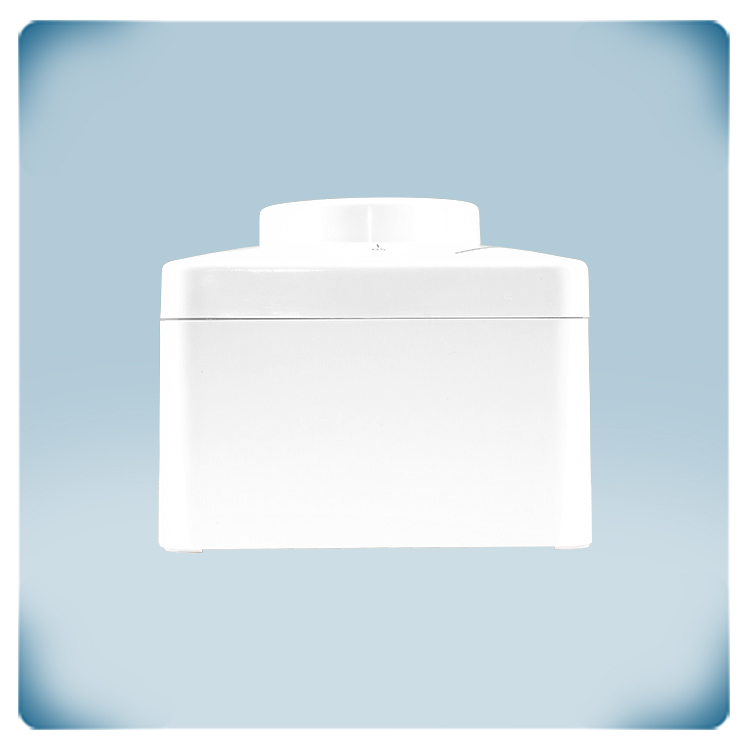

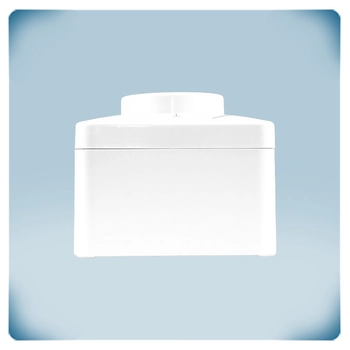

Le potentiomètre est doté d'un boîtier mural en plastique ASA blanc et robuste. Ce matériau offre une résistance aux UV ainsi qu'une protection contre la poussière, les projections d'eau et les chocs. La conception permet une installation polyvalente sur différents types de murs ou de panneaux. Le boîtier convient aussi bien au montage encastré qu'au montage en saillie, offrant ainsi une grande flexibilité d'installation.
Le potentiomètre est doté d'un boîtier mural en plastique ASA blanc et robuste. Ce matériau offre une résistance aux UV ainsi qu'une protection contre la poussière, les projections d'eau et les chocs. La conception permet une installation polyvalente sur différents types de murs ou de panneaux. Le boîtier convient aussi bien au montage encastré qu'au montage en saillie, offrant ainsi une grande flexibilité d'installation.
Le degré de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie, garantissant une bonne protection des composants internes contre les influences environnementales.
Pour le montage encastré, la conception du boîtier est compatible avec les boîtes d'encastrement murales standard européennes, assurant ainsi une intégration parfaite. La robustesse générale du boîtier permet son installation sur différents types de murs.
