Ürün veri sayfası
EC Fan Potansiyometresi | Kuru Kontak Çıkışı
Ürün açıklaması
MTVN1-010-CP, EC fanların, AC fan hız kontrol cihazlarının ve damper aktüatörlerinin manuel kontrolü için tasarlanmış bir potansiyometredir. 230 VAC besleme gerilimiyle çalışır.

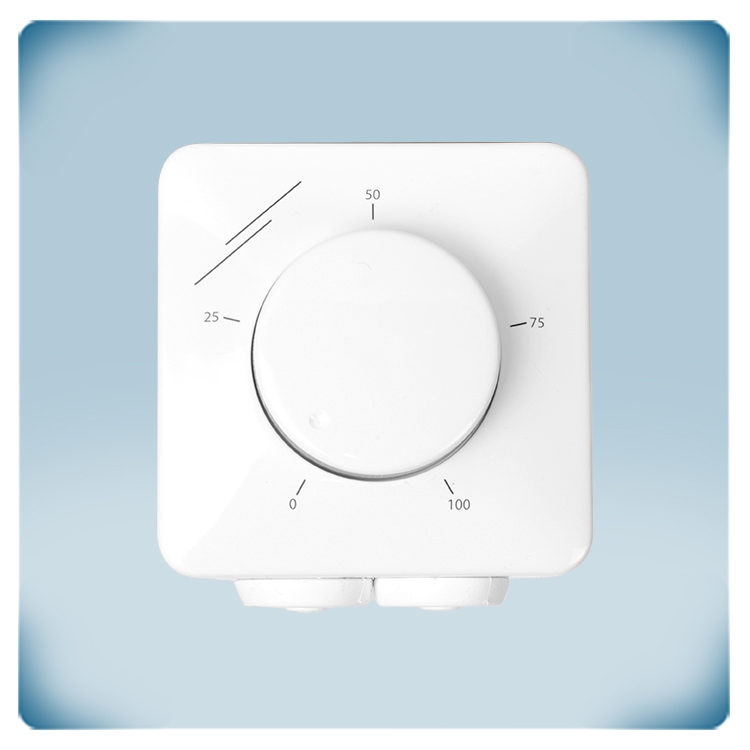

Döner düğme, çıkış sinyalinin kademesiz olarak ayarlanmasını sağlar. Ayrıca cihaz, harici ekipmanların uzaktan AÇMA/KAPAMA (ON/OFF) kontrolü için bir kuru kontak çıkışına sahiptir. Minimum ve maksimum çıkış değerleri, iki dahili trimer aracılığıyla sırasıyla %10–70 ve %30–100 aralıklarında ayarlanabilir.
Cihaz, hem gömme (IP44) hem de yüzey montajı (IP54) için uygun, sıçramaya dayanıklı bir muhafazaya monte edilmiştir.
Ek özellikler ve açıklama
Bu Potansiyometre Ne İşe Yarar?
Bir potansiyometre, diğer cihazları kontrol etmek için sürekli değişken bir sinyal (ör. 0—10 V) üretir. Bu kontrol sinyali, döner düğmenin konumuna bağlı olarak artar veya azalır. Kontrol sinyali genellikle EC fanları veya damper aktüatörlerini uzaktan kontrol etmek için kullanılır. Ayrıca AC fan hız kontrol cihazlarını (EVS veya MVS serileri) ya da frekans invertörlerini (FI-E serisi) uzaktan kontrol etmek için de kullanılabilir. Örneğin, potansiyometre bir çalışma odasına monte edilirken fan hız kontrol cihazı teknik bir odada veya elektrik panosunda bulunabilir.
Bir potansiyometre, diğer cihazları kontrol etmek için sürekli değişken bir sinyal (ör. 0—10 V) üretir. Bu kontrol sinyali, döner düğmenin konumuna bağlı olarak artar veya azalır. Kontrol sinyali genellikle EC fanları veya damper aktüatörlerini uzaktan kontrol etmek için kullanılır. Ayrıca AC fan hız kontrol cihazlarını (EVS veya MVS serileri) ya da frekans invertörlerini (FI-E serisi) uzaktan kontrol etmek için de kullanılabilir. Örneğin, potansiyometre bir çalışma odasına monte edilirken fan hız kontrol cihazı teknik bir odada veya elektrik panosunda bulunabilir.
Kontrol Sinyalinin Alt ve Üst Limitleri Ayarlanmalıdır?
Bazı EC motorlar çok düşük seviyedeki kontrol sinyalleriyle çalışamaz. Bazı durumlarda ise fan, ihtiyacın üzerinde kapasiteye veya güce sahip olabilir. Bu tür uygulamalarda potansiyometrenin çıkış sinyalinin alt ve üst limitleri trimerler aracılığıyla ayarlanabilir. Minimum çıkış değeri Vmin trimeri (1) ile, maksimum çıkış değeri ise Vmax trimeri (2) ile ayarlanır. Minimum çıkış değerleri 1—7 VDC / 2—14 mA / %10—70 PWM aralığında, maksimum çıkış değerleri ise 3—10 VDC / 6—20 mA / %30—100 PWM aralığında ayarlanabilir.
Bazı EC motorlar çok düşük seviyedeki kontrol sinyalleriyle çalışamaz. Bazı durumlarda ise fan, ihtiyacın üzerinde kapasiteye veya güce sahip olabilir. Bu tür uygulamalarda potansiyometrenin çıkış sinyalinin alt ve üst limitleri trimerler aracılığıyla ayarlanabilir. Minimum çıkış değeri Vmin trimeri (1) ile, maksimum çıkış değeri ise Vmax trimeri (2) ile ayarlanır. Minimum çıkış değerleri 1—7 VDC / 2—14 mA / %10—70 PWM aralığında, maksimum çıkış değerleri ise 3—10 VDC / 6—20 mA / %30—100 PWM aralığında ayarlanabilir.
Not: Kontrol sinyalinin minimum ve maksimum değerleri, ön kapağın altındaki trimerler aracılığıyla ayarlanabilir. Bu trimerlere erişmek için düğmeyi, yerinden çıkana kadar sağa doğru çevirin. Ardından gevşeyen somunu sökerek dış muhafazanın kapağını çıkarın.
Besleme Gerilimi Nedir?
Bu potansiyometre 230 VAC besleme gerilimiyle çalışır ve üç farklı kademesiz çıkış sinyali üretir: 0—10 VDC, 0—20 mA veya %0—100 PWM. 230 VAC besleme gerilimi elektrik sistemlerinde yaygın olarak kullanılır. Bu sayede MTVN, ayrı bir güç kaynağı modülüne ihtiyaç duymadan doğrudan şebekeye bağlanabilir.
0—10 VDC kontrol sinyali, HVAC sektöründe EC fan hızını, vana konumlarını ve elektronik sistemlerdeki diğer bileşenleri kontrol etmek için en yaygın kullanılan yöntemlerden biridir. Bu sinyal, istenen ayar aralığını temsil eder. Örneğin, modülasyon veya ayarlama gerektiren bir sistemde kontrol sinyali, ilgili parametrenin %0 ile %100 arasındaki değerlerini temsil edebilir. 0 V sinyali minimum ayarı, 10 V sinyali ise maksimum ayarı gösterebilir.
Hangi Çıkış Sinyali Türleri Mevcuttur?
Bu potansiyometrenin çıkış sinyali türü, ürünle birlikte verilen köprüleme elemanı (3) aracılığıyla seçilebilir: 0—10 V, 0—20 mA veya %0—100 PWM.
Bu potansiyometrenin çıkış sinyali türü, ürünle birlikte verilen köprüleme elemanı (3) aracılığıyla seçilebilir: 0—10 V, 0—20 mA veya %0—100 PWM.
Muhafazayı Güvenilir Kılan Özellikler Nelerdir?
Potansiyometre, dayanıklı beyaz ASA plastikten üretilmiş, duvara monte edilebilen bir muhafazaya sahiptir. Bu malzeme UV ışınlarına karşı dayanıklılık sağlar; ayrıca toza, su sıçramalarına ve darbelere karşı koruma sunar. Tasarımı sayesinde cihaz farklı duvar ve panellere monte edilebilir. Muhafaza hem sıva altı hem de sıva üstü montaja uygundur. Koruma sınıfı, sıva altı montajda IP44, sıva üstü montajda ise IP54 seviyesindedir. Bu özellikler, iç bileşenlerin çevresel etkenlere karşı korunmasına yardımcı olur.
Sıva altı montaj için muhafaza, standart Avrupa tipi duvar montaj kutularına uyum sağlayacak şekilde tasarlanmıştır. Sağlam yapısı sayesinde farklı duvar türlerine monte edilebilir.
∞ Kontrol sinyali nedir?
Potansiyometre, dayanıklı beyaz ASA plastikten üretilmiş, duvara monte edilebilen bir muhafazaya sahiptir. Bu malzeme UV ışınlarına karşı dayanıklılık sağlar; ayrıca toza, su sıçramalarına ve darbelere karşı koruma sunar. Tasarımı sayesinde cihaz farklı duvar ve panellere monte edilebilir. Muhafaza hem sıva altı hem de sıva üstü montaja uygundur. Koruma sınıfı, sıva altı montajda IP44, sıva üstü montajda ise IP54 seviyesindedir. Bu özellikler, iç bileşenlerin çevresel etkenlere karşı korunmasına yardımcı olur.
Sıva altı montaj için muhafaza, standart Avrupa tipi duvar montaj kutularına uyum sağlayacak şekilde tasarlanmıştır. Sağlam yapısı sayesinde farklı duvar türlerine monte edilebilir.
∞ Kontrol sinyali nedir?
