Scheda tecnica
Potenziometro per ventilatori EC | uscita a contatto pulito
Descrizione del prodotto

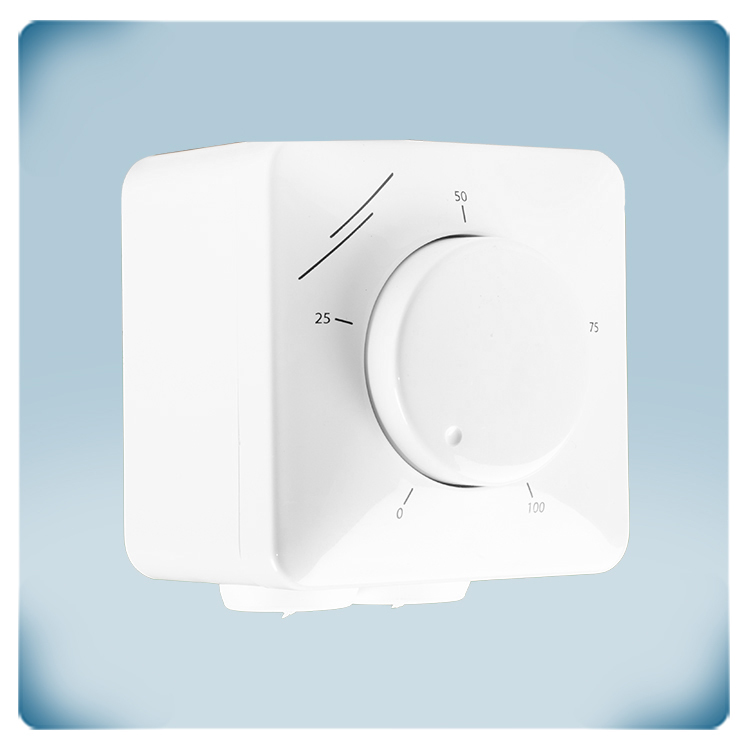

MTVN1-010-CP è un potenziometro per il controllo manuale dei ventilatori EC, dei regolatori della velocità dei ventilatori AC e degli attuatori per serrande. Funziona con una tensione di alimentazione di 230 VAC.

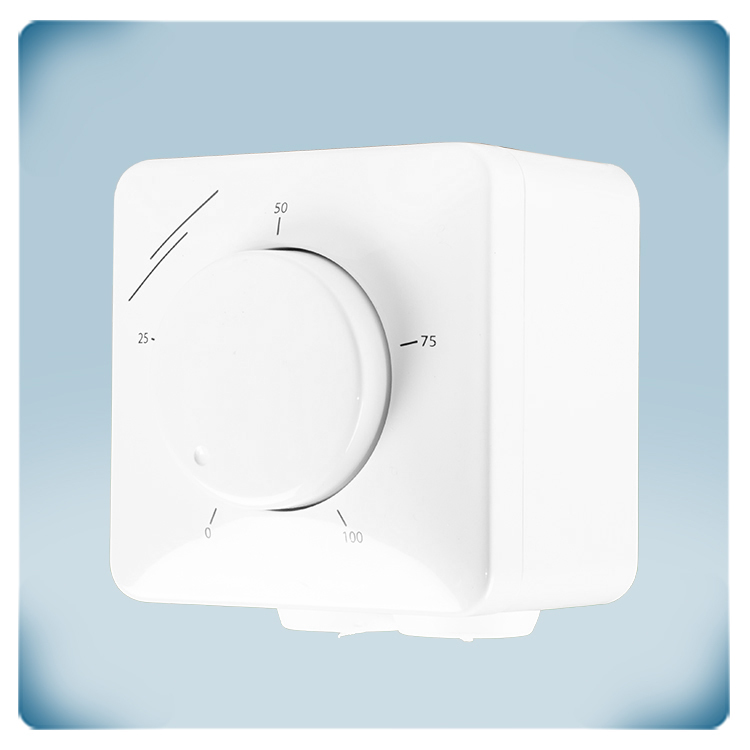

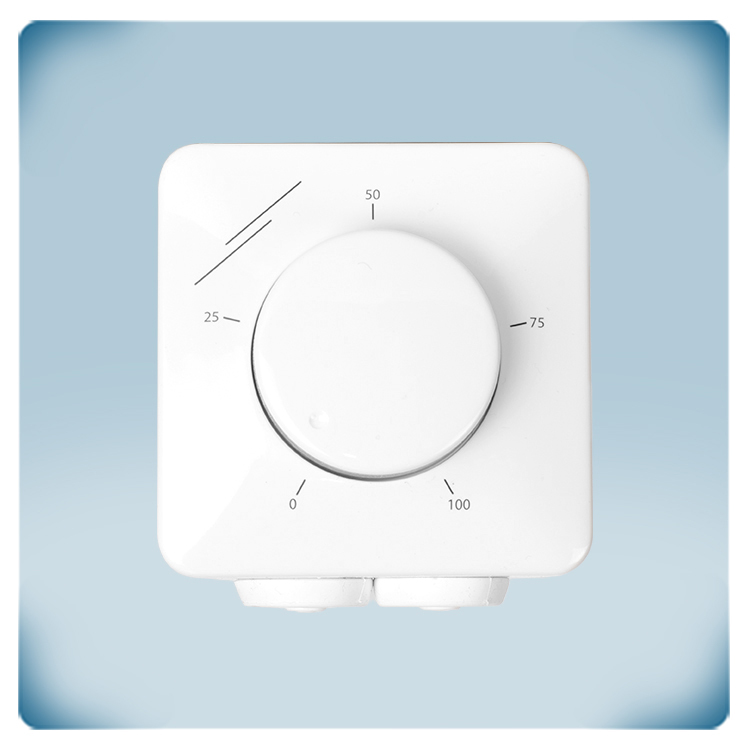

La manopola rotativa consente una regolazione continua del segnale di uscita. Il dispositivo dispone inoltre di un contatto pulito per la commutazione remota ON/OFF di apparecchiature esterne. I valori minimo e massimo del segnale di uscita possono essere regolati tramite due trimmer interni, rispettivamente negli intervalli del 10–70 % e del 30–100 %.

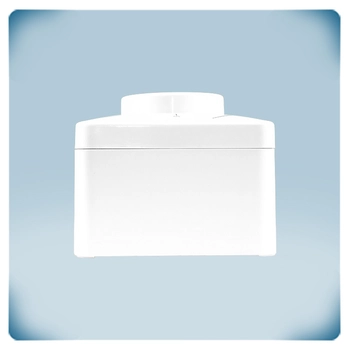

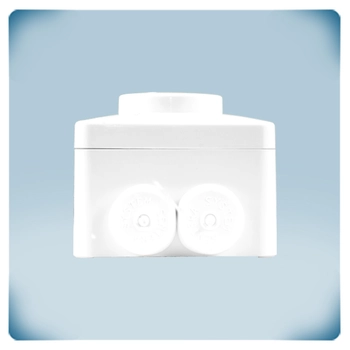

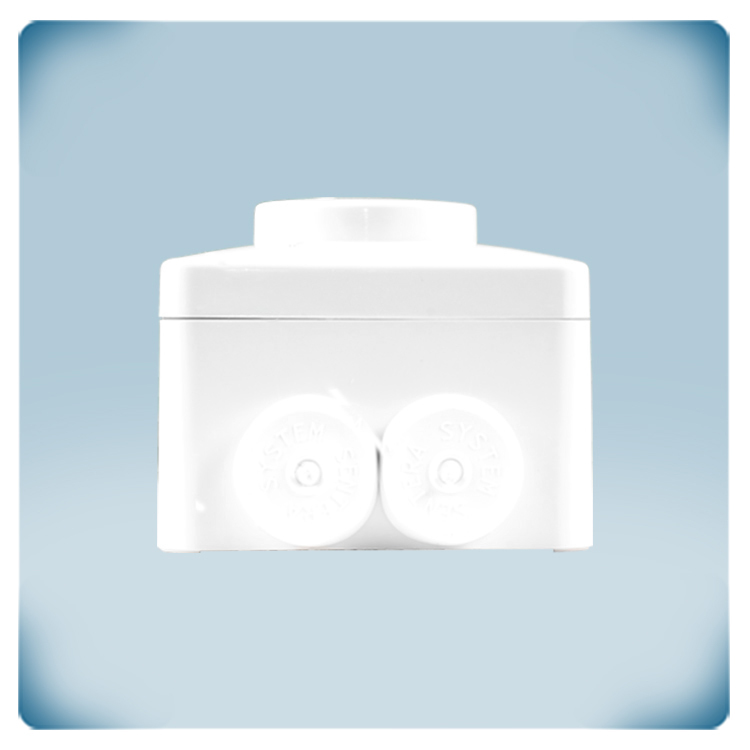

Il dispositivo è alloggiato in un involucro resistente agli spruzzi d'acqua, adatto sia al montaggio a incasso (IP44) sia al montaggio in superficie (IP54).
Specifiche e descrizioni aggiuntive
Che cosa controlla questo potenziometro?
Un potenziometro genera un segnale continuamente variabile per controllare altri dispositivi (ad esempio, 0–10 V). Questo segnale di controllo aumenta o diminuisce in base alla posizione della manopola rotativa. Il segnale viene generalmente utilizzato per il controllo a distanza di ventilatori EC o attuatori per serrande. Può anche controllare a distanza i regolatori della velocità dei ventilatori AC (serie EVS o MVS) o gli inverter di frequenza (serie FI-E). Ad esempio, il potenziometro può essere installato in uno studio, mentre il regolatore della velocità del ventilatore si trova in un locale tecnico o in un quadro elettrico.
Perché regolare i limiti del segnale di controllo?
Alcuni motori EC non sono in grado di gestire segnali di controllo troppo bassi. In alcuni casi, un ventilatore è sovradimensionato o troppo potente. Per queste applicazioni, i limiti superiore e inferiore del segnale di uscita del potenziometro possono essere regolati tramite trimmer. Il valore minimo di uscita può essere regolato tramite il trimmer Vmin (1). Il valore massimo di uscita può essere regolato tramite il trimmer Vmax (2). I valori minimi possono essere regolati negli intervalli 1–7 VDC / 2–14 mA / 10–70 % PWM, mentre i valori massimi rientrano negli intervalli 3–10 VDC / 6–20 mA / 30–100 % PWM.
Nota: i valori minimo e massimo del segnale di controllo possono essere regolati tramite i trimmer situati sotto il coperchio frontale. Per accedervi, ruotare la manopola verso destra finché non scatta verso l'esterno, quindi rimuoverla. Svitare il dado allentato per rimuovere il coperchio dell'involucro esterno.
Qual è la tensione di alimentazione?
Questo potenziometro funziona con una tensione di alimentazione di 230 VAC e genera tre tipi di segnali di uscita a regolazione continua: 0–10 VDC, 0–20 mA o 0–100 % PWM. La tensione di alimentazione di 230 VAC è comunemente utilizzata negli impianti elettrici e consente di collegare MTVN direttamente alla rete elettrica, senza bisogno di un modulo di alimentazione separato.
Un segnale di controllo da 0–10 VDC è il metodo più comune nel settore HVAC per controllare diversi parametri, come la velocità dei ventilatori EC, la posizione delle valvole o altri componenti dei sistemi elettronici. Il segnale di controllo da 0–10 VDC corrisponde a un intervallo di regolazione del parametro desiderato. Ad esempio, in un sistema che richiede una modulazione o una regolazione, questo tipo di segnale può rappresentare un intervallo compreso tra lo 0 % e il 100 % del parametro desiderato. Un segnale di 0 V può indicare l'impostazione minima, mentre un segnale di 10 V può rappresentare quella massima.
Quali tipi di uscita sono disponibili?
Il tipo di uscita di questo potenziometro può essere selezionato tramite il ponticello (3) incluso nella confezione: 0–10 V, 0–20 mA o 0–100 % PWM.
Cosa rende affidabile l'involucro?
Il potenziometro è dotato di un involucro da parete realizzato in resistente plastica ASA bianca. Questo materiale garantisce resistenza ai raggi UV e protezione contro polvere, spruzzi d'acqua e urti. Il design consente un'installazione versatile su qualsiasi tipo di parete o pannello, grazie alla possibilità di montaggio sia a incasso sia in superficie. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio in superficie, a garanzia della protezione dei componenti interni dagli agenti esterni. Per il montaggio a incasso, l'involucro è progettato per adattarsi alle scatole da parete standard europee, garantendo un'installazione precisa. La robustezza complessiva dell'involucro lo rende adatto al montaggio su diversi tipi di parete.
