Datenblatt
Potentiometer für EC-Ventilator | potentialfreier Kontakt
Produktbeschreibung

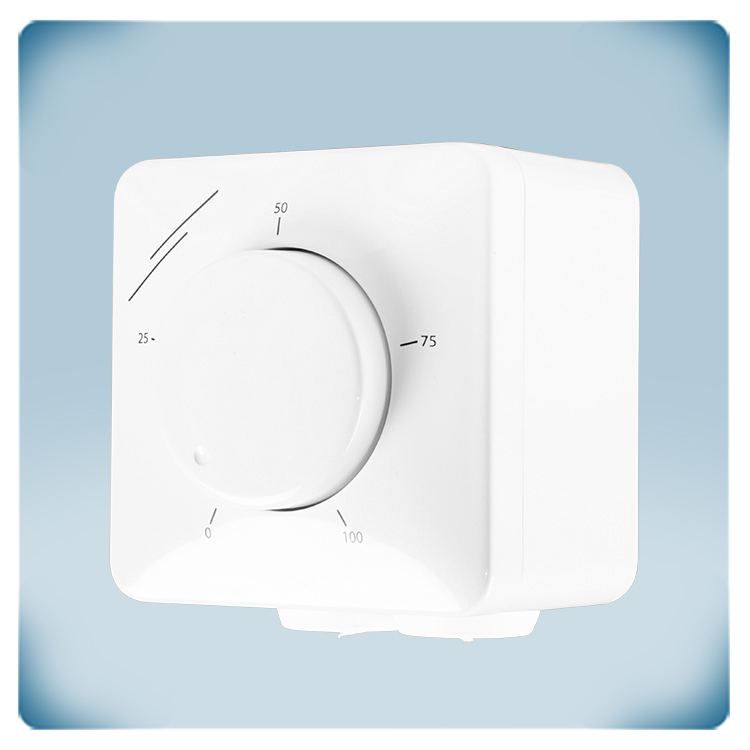

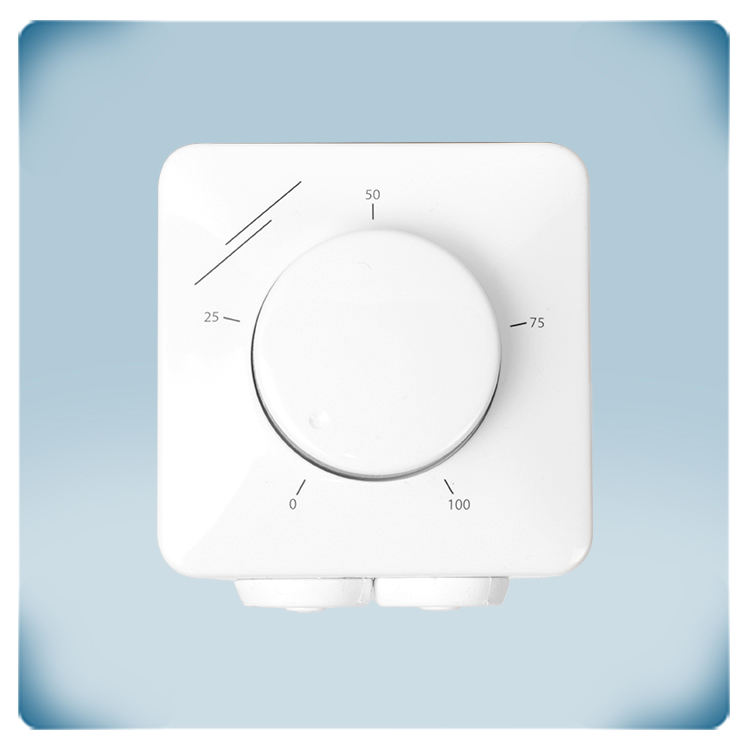

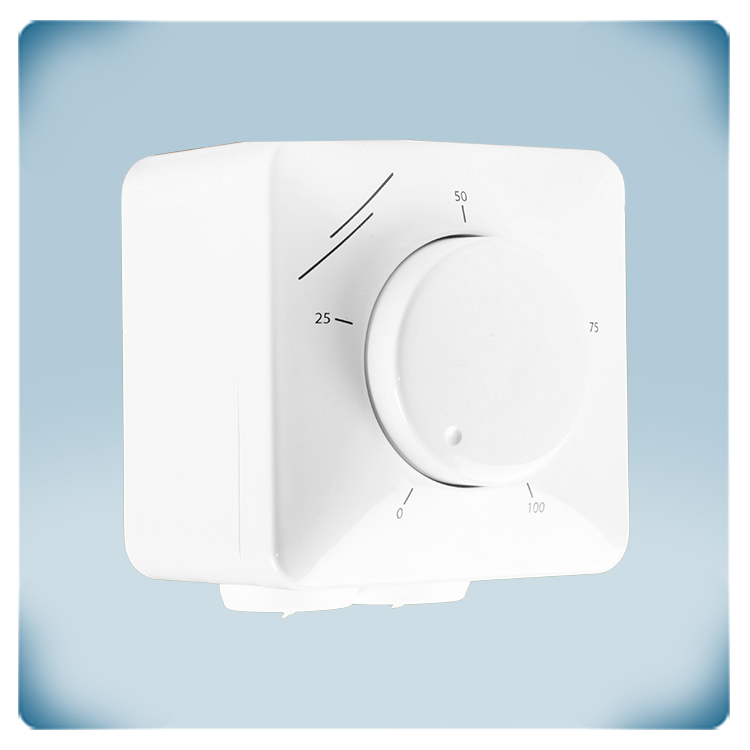

Das MTVN1-010-CP ist ein Potentiometer zur manuellen Steuerung von EC-Ventilatoren, Drehzahlreglern für AC-Ventilatoren und Klappenstellantrieben. Es wird mit einer Versorgungsspannung von 230 V AC betrieben.
Der Drehknopf ermöglicht eine stufenlose Regelung des Ausgangssignals. Das Gerät verfügt außerdem über einen potentialfreien Kontakt zur Fernsteuerung des EIN/AUS-Schaltens externer Geräte. Die minimalen und maximalen Ausgangswerte können über zwei interne Trimmer eingestellt werden, jeweils in Bereichen von 10–70 % bzw. 30–100 %.
Das Gerät ist in einem spritzwassergeschützten Gehäuse untergebracht, das sowohl für den Unterputzeinbau (IP44) als auch für die Aufputzmontage (IP54) geeignet ist.
Zusätzliche Spezifikationen und Beschreibung
Was steuert dieses Potentiometer?
Ein Potentiometer erzeugt ein stufenlos veränderbares Signal zur Steuerung anderer Geräte (z. B. 0–10 V). Dieses Steuersignal erhöht oder verringert sich entsprechend der Position des Drehknopfs. Das Steuersignal wird typischerweise zur Fernsteuerung von EC-Ventilatoren oder Klappenstellantrieben verwendet. Es kann auch zur Fernsteuerung von Drehzahlreglern für AC-Ventilatoren (EVS- oder MVS-Serie) oder Frequenzumrichtern (FI-E-Serie) eingesetzt werden. Beispielsweise kann das Potentiometer in einem Arbeitszimmer installiert werden, während sich der Drehzahlregler des Ventilators in einem Technikraum oder Schaltschrank befindet.
Ein Potentiometer erzeugt ein stufenlos veränderbares Signal zur Steuerung anderer Geräte (z. B. 0–10 V). Dieses Steuersignal erhöht oder verringert sich entsprechend der Position des Drehknopfs. Das Steuersignal wird typischerweise zur Fernsteuerung von EC-Ventilatoren oder Klappenstellantrieben verwendet. Es kann auch zur Fernsteuerung von Drehzahlreglern für AC-Ventilatoren (EVS- oder MVS-Serie) oder Frequenzumrichtern (FI-E-Serie) eingesetzt werden. Beispielsweise kann das Potentiometer in einem Arbeitszimmer installiert werden, während sich der Drehzahlregler des Ventilators in einem Technikraum oder Schaltschrank befindet.
Warum sollten die Grenzen des Steuersignals eingestellt werden?
Einige EC-Motoren können mit zu niedrigen Steuersignalen nicht umgehen. In manchen Fällen ist ein Ventilator überdimensioniert oder zu leistungsstark. Für solche Anwendungen können die obere und untere Grenze des Ausgangssignals dieses Potentiometers über Trimmer eingestellt werden.
Der minimale Ausgangswert kann über den Vmin-Trimmer (1) eingestellt werden. Der maximale Ausgangswert kann über den Vmax-Trimmer (2) eingestellt werden. Die Minimalwerte können innerhalb der folgenden Bereiche eingestellt werden: 1–7 V DC / 2–14 mA / 10–70 % PWM. Die Maximalwerte können innerhalb der folgenden Bereiche eingestellt werden: 3–10 V DC / 6–20 mA / 30–100 % PWM.
Hinweis: Der minimale und maximale Wert des Steuersignals kann über die Trimmer unter der Frontabdeckung eingestellt werden. Um diese zu erreichen, entfernen Sie den Drehknopf, indem Sie ihn nach rechts drehen, bis er herausspringt. Schrauben Sie anschließend die lose Mutter ab, um die Abdeckung des Außengehäuses zu entfernen.
Wie hoch ist die Versorgungsspannung?
Dieses Potentiometer wird mit einer Versorgungsspannung von 230 V AC betrieben und erzeugt drei Arten von stufenlos veränderbaren Ausgangssignalen: 0–10 V DC, 0–20 mA oder 0–100 % PWM. Die Versorgungsspannung von 230 V AC ist in elektrischen Systemen weit verbreitet. Dadurch kann das MTVN direkt an das Stromnetz angeschlossen werden, ohne dass ein separates Netzteil erforderlich ist.
Ein 0–10-V-DC-Steuersignal ist die in der HLK-Branche am häufigsten verwendete Methode zur Steuerung verschiedener Parameter, beispielsweise der Drehzahl von EC-Ventilatoren, der Ventilposition oder anderer Komponenten in elektronischen Systemen. Das 0–10-V-DC-Steuersignal entspricht einem Bereich gewünschter Einstellungen. Wenn beispielsweise eine Anlage eine Modulation oder Regelung erfordert, kann dieser Signaltyp einen Bereich von 0 % bis 100 % des gewünschten Parameters darstellen. Ein Signal von 0 V kann dabei der minimalen Einstellung entsprechen, während 10 V die maximale Einstellung darstellen können.
Welche Ausgangssignale sind verfügbar?
Der Ausgangstyp dieses Potentiometers kann über den im Lieferumfang enthaltenen Jumper (3) ausgewählt werden: 0–10 V, 0–20 mA oder 0–100 % PWM..
Der Ausgangstyp dieses Potentiometers kann über den im Lieferumfang enthaltenen Jumper (3) ausgewählt werden: 0–10 V, 0–20 mA oder 0–100 % PWM..
Was macht das Gehäuse zuverlässig?

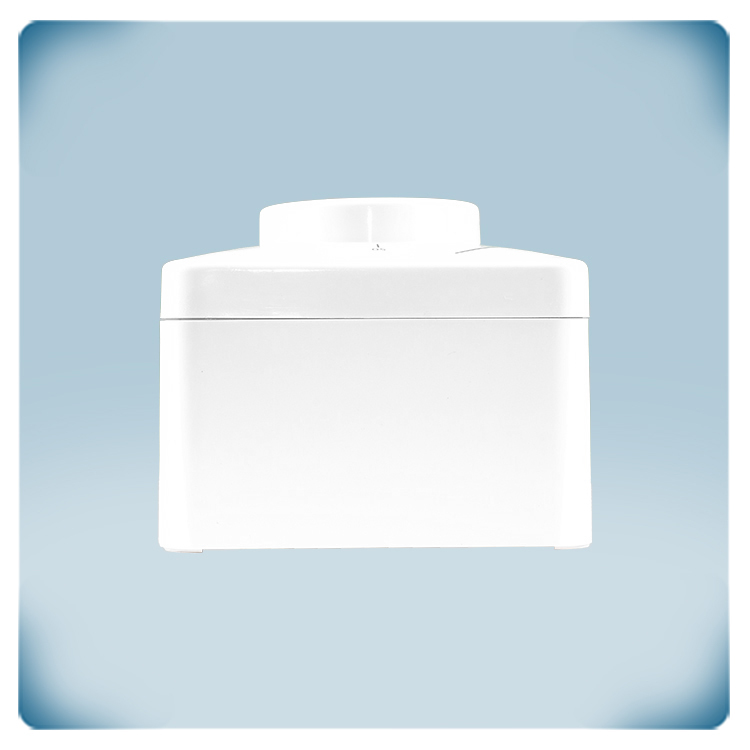

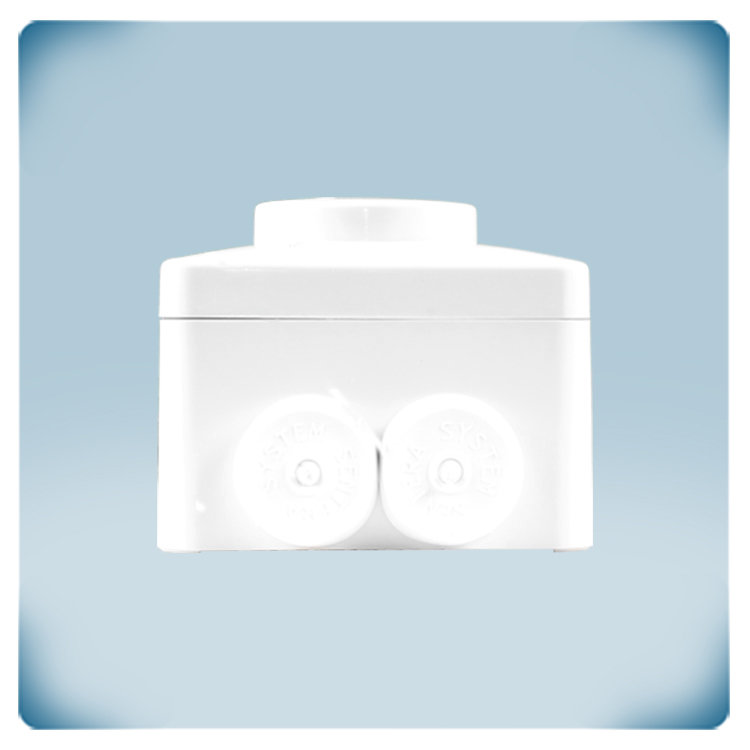

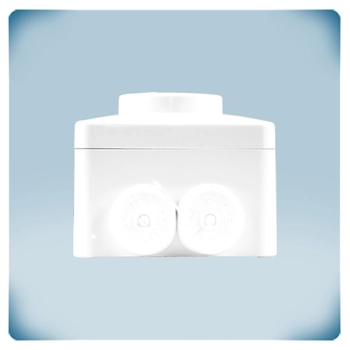

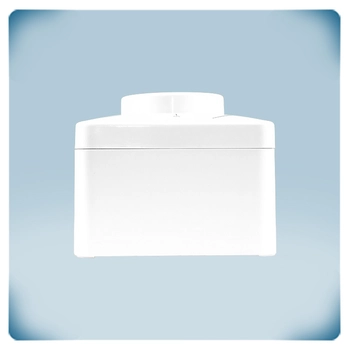

Das Potentiometer verfügt über ein robustes Wandgehäuse aus weißem ASA-Kunststoff. Das Material ist UV-beständig und bietet Schutz gegen Staub, Spritzwasser und Stöße. Die Konstruktion ermöglicht eine flexible Installation an verschiedenen Arten von Wänden oder Paneelen. Das Gehäuse eignet sich sowohl für den Unterputzeinbau als auch für die Aufputzmontage und bietet dadurch eine hohe Flexibilität bei der Installation.
Das Potentiometer verfügt über ein robustes Wandgehäuse aus weißem ASA-Kunststoff. Das Material ist UV-beständig und bietet Schutz gegen Staub, Spritzwasser und Stöße. Die Konstruktion ermöglicht eine flexible Installation an verschiedenen Arten von Wänden oder Paneelen. Das Gehäuse eignet sich sowohl für den Unterputzeinbau als auch für die Aufputzmontage und bietet dadurch eine hohe Flexibilität bei der Installation.
Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage. Dadurch werden die internen Komponenten zuverlässig vor Umwelteinflüssen geschützt.
Für den Unterputzeinbau ist das Gehäuse mit gängigen europäischen Unterputzdosen kompatibel und ermöglicht dadurch eine nahtlose Integration. Die robuste Konstruktion des Gehäuses eignet sich für die Montage an verschiedenen Wandarten.
