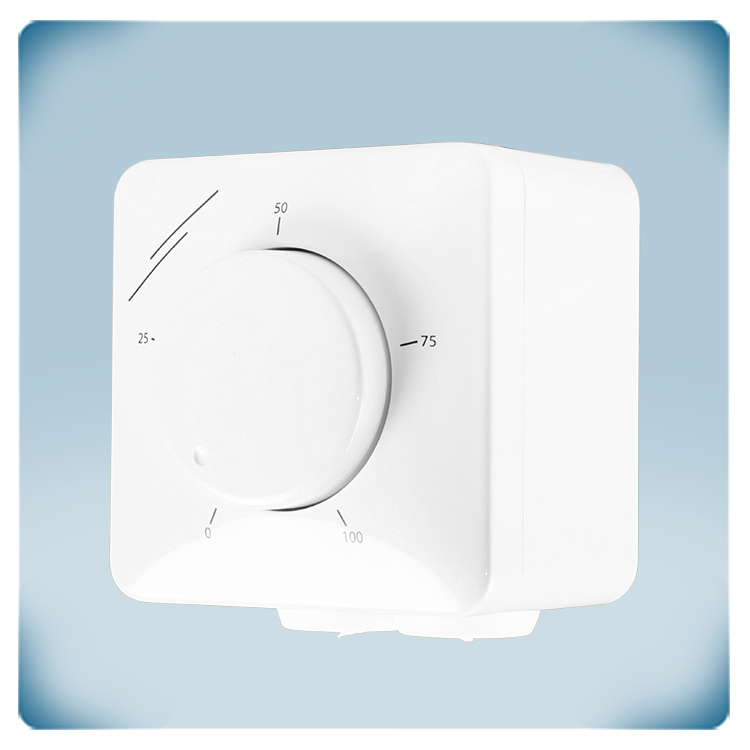

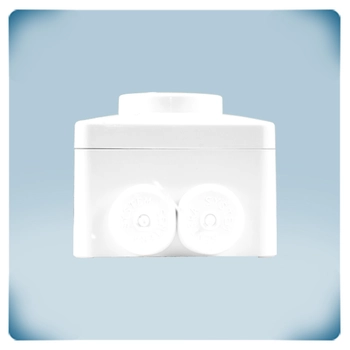

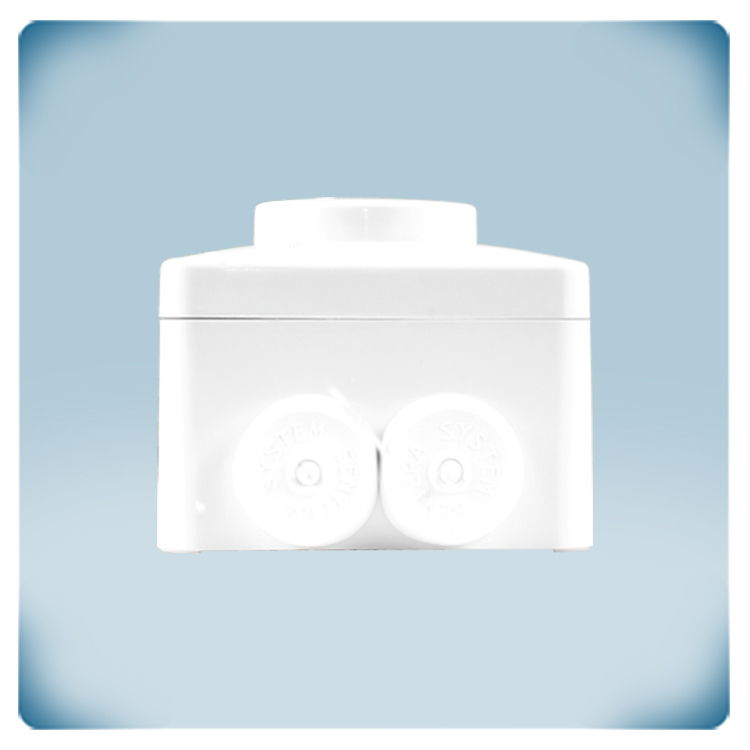

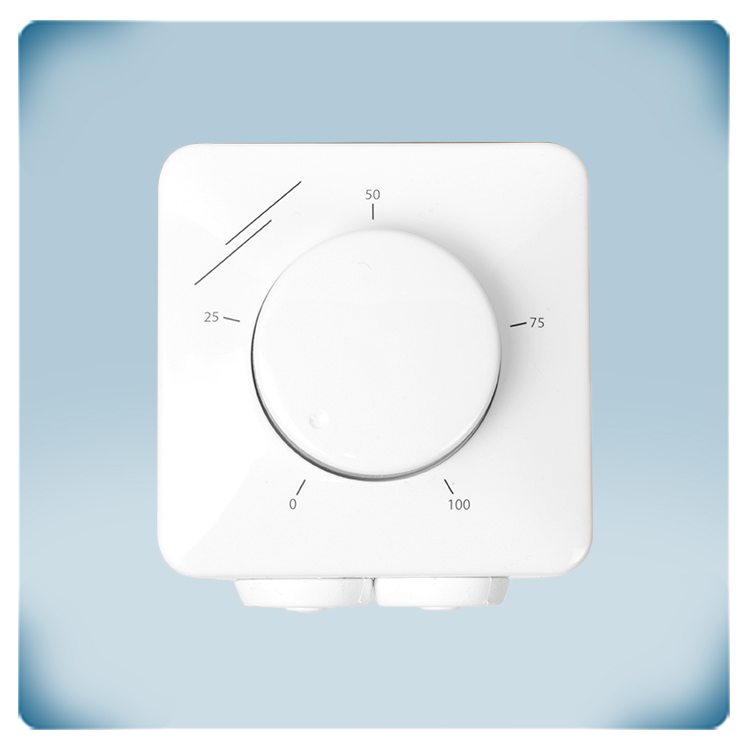

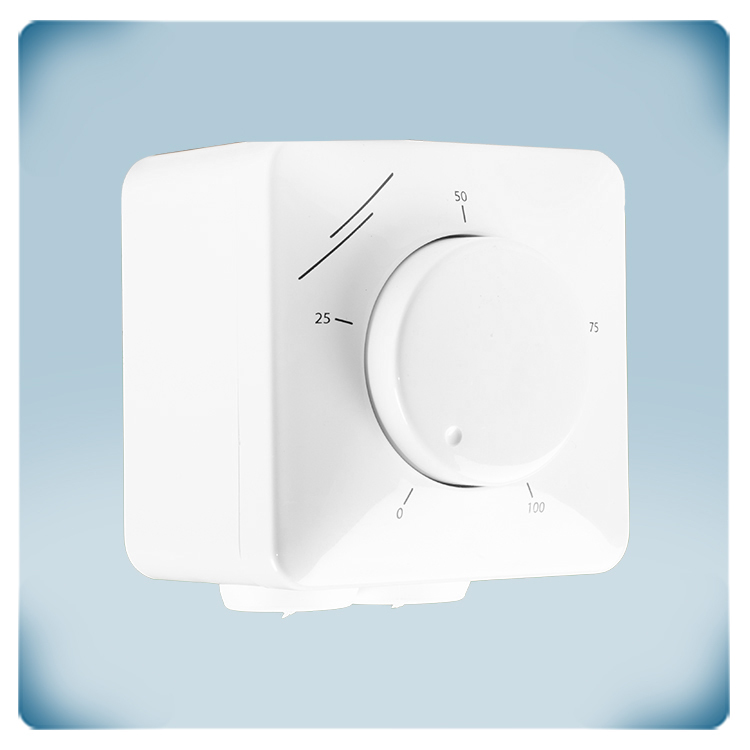

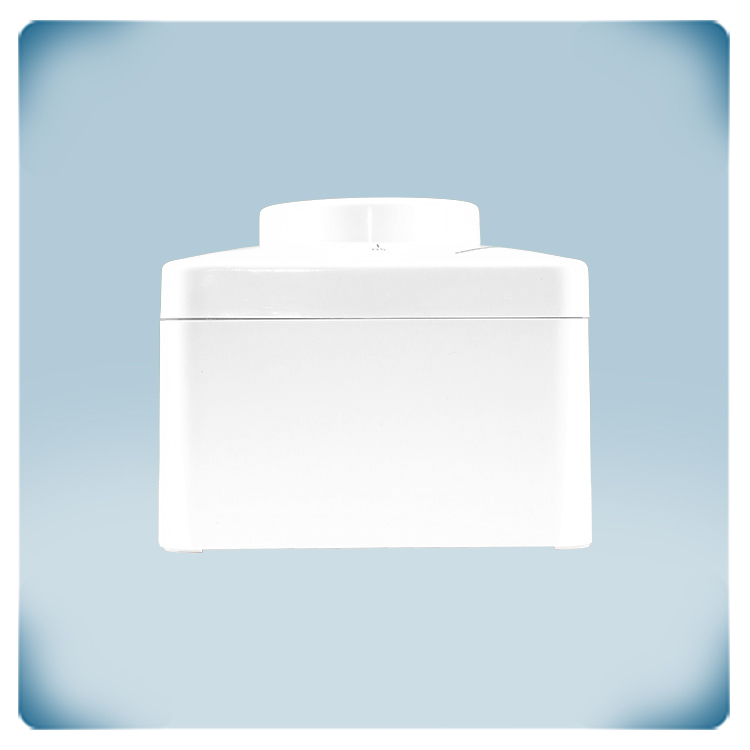

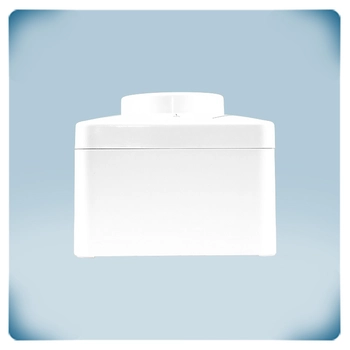

Potenciómetro para ventilador EC | salida de contacto seco
Descripción de producto
El MTVN1-010-CP es un potenciómetro para el control manual de ventiladores EC, reguladores de velocidad para ventiladores AC y actuadores de compuertas. Funciona con una alimentación de 230 V CA.
El mando giratorio permite un ajuste continuo de la señal de salida. El dispositivo también dispone de un contacto seco para el encendido y apagado (ON/OFF) remoto de equipos externos. Los valores mínimo y máximo de la señal de salida pueden ajustarse mediante dos potenciómetros internos, dentro de rangos del 10–70 % y del 30–100 %, respectivamente.
El dispositivo está instalado en una carcasa resistente a las salpicaduras de agua, adecuada tanto para montaje empotrado (IP44) como para montaje en superficie (IP54).
Especificaciones y descripción adicionales
¿Qué controla este potenciómetro?
Un potenciómetro genera una señal continuamente variable para controlar otros dispositivos (por ejemplo, 0–10 V). Esta señal de control aumenta o disminuye en función de la posición del mando giratorio. La señal de control se utiliza normalmente para controlar a distancia ventiladores EC o actuadores de compuertas. También puede utilizarse para controlar a distancia reguladores de velocidad de ventiladores AC (series EVS o MVS) o variadores de frecuencia (serie FI-E). Por ejemplo, el potenciómetro puede instalarse en un despacho, mientras que el regulador de velocidad del ventilador se encuentra en un cuarto técnico o en un armario eléctrico.
Un potenciómetro genera una señal continuamente variable para controlar otros dispositivos (por ejemplo, 0–10 V). Esta señal de control aumenta o disminuye en función de la posición del mando giratorio. La señal de control se utiliza normalmente para controlar a distancia ventiladores EC o actuadores de compuertas. También puede utilizarse para controlar a distancia reguladores de velocidad de ventiladores AC (series EVS o MVS) o variadores de frecuencia (serie FI-E). Por ejemplo, el potenciómetro puede instalarse en un despacho, mientras que el regulador de velocidad del ventilador se encuentra en un cuarto técnico o en un armario eléctrico.
¿Por qué ajustar los límites de la señal de control?
Algunos motores EC no pueden funcionar correctamente con señales de control demasiado bajas. En ocasiones, un ventilador está sobredimensionado o tiene demasiada potencia. Para estas aplicaciones, los límites superior e inferior de la señal de salida del potenciómetro pueden ajustarse mediante potenciómetros de ajuste internos.
El valor mínimo de salida puede ajustarse mediante el potenciómetro Vmin (1). El valor máximo de salida puede ajustarse mediante el potenciómetro Vmax (2). Los valores mínimos pueden ajustarse dentro de los siguientes rangos: 1–7 V CC / 2–14 mA / 10–70 % PWM. Los valores máximos pueden ajustarse dentro de los siguientes rangos: 3–10 V CC / 6–20 mA / 30–100 % PWM.
Nota: los valores mínimo y máximo de la señal de control pueden ajustarse mediante los potenciómetros situados debajo de la cubierta frontal. Para acceder a ellos, retire el mando girándolo hacia la derecha hasta que salga. A continuación, desenrosque la tuerca suelta para retirar la cubierta de la carcasa exterior.
¿Cuál es la tensión de alimentación?
Este potenciómetro funciona con una tensión de alimentación de 230 V CA y proporciona tres tipos de señal de salida continuamente variable: 0–10 V CC, 0–20 mA o 0–100 % PWM. La tensión de alimentación de 230 V CA se utiliza habitualmente en sistemas eléctricos, lo que permite conectar el MTVN directamente a la red eléctrica sin necesidad de un módulo de alimentación independiente.
Una señal de control de 0–10 V CC es el método más utilizado en el sector HVAC para controlar diferentes parámetros, como la velocidad de los ventiladores EC, la posición de las válvulas u otros componentes de los sistemas electrónicos. La señal de control de 0–10 V CC corresponde a un rango de ajustes deseados. Por ejemplo, si un sistema requiere modulación o ajuste, este tipo de señal de control puede representar un rango del 0 % al 100 % del parámetro deseado. Una señal de 0 V puede indicar el ajuste mínimo, mientras que una señal de 10 V puede representar el ajuste máximo.
¿Qué tipos de salida están disponibles?
El tipo de salida de este potenciómetro puede seleccionarse mediante el puente (3) incluido en el suministro: 0–10 V, 0–20 mA o 0–100 % PWM.
El tipo de salida de este potenciómetro puede seleccionarse mediante el puente (3) incluido en el suministro: 0–10 V, 0–20 mA o 0–100 % PWM.
¿Qué hace que la carcasa sea fiable?
El potenciómetro cuenta con una robusta carcasa mural fabricada en plástico ASA blanco. Este material ofrece resistencia a los rayos UV y protección contra el polvo, las salpicaduras de agua y los impactos. El diseño permite una instalación flexible en diferentes tipos de paredes o paneles. La carcasa admite tanto montaje empotrado como montaje en superficie, ofreciendo así una gran flexibilidad durante la instalación.
El grado de protección es IP44 para el montaje empotrado y IP54 para el montaje en superficie, lo que garantiza una buena protección de los componentes internos frente a las condiciones ambientales.
Para el montaje empotrado, el diseño de la carcasa es compatible con las cajas de pared estándar europeas, lo que garantiza un ajuste perfecto. La construcción robusta de la carcasa permite su instalación en diferentes tipos de paredes.
