Техническа спецификация
Потенциометър за EC вентилатори | Изход със сух контакт
Описание на продукта
MTVN1-010-CP е потенциометър за ръчно управление на EC вентилатори, регулатори на скоростта на вентилатори с променливо напрежение и задвижващи механизми за клапи. Работи с захранване 230 VAC.

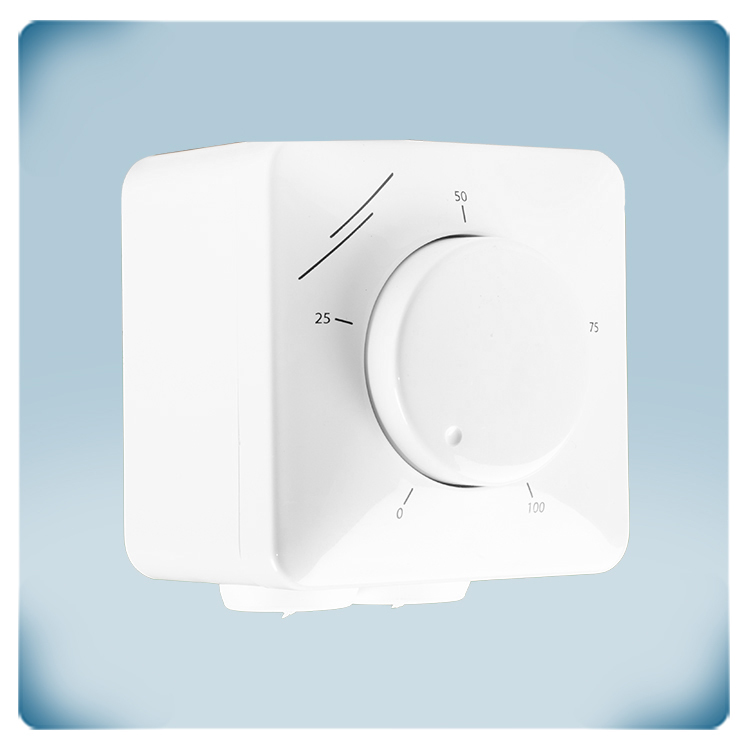

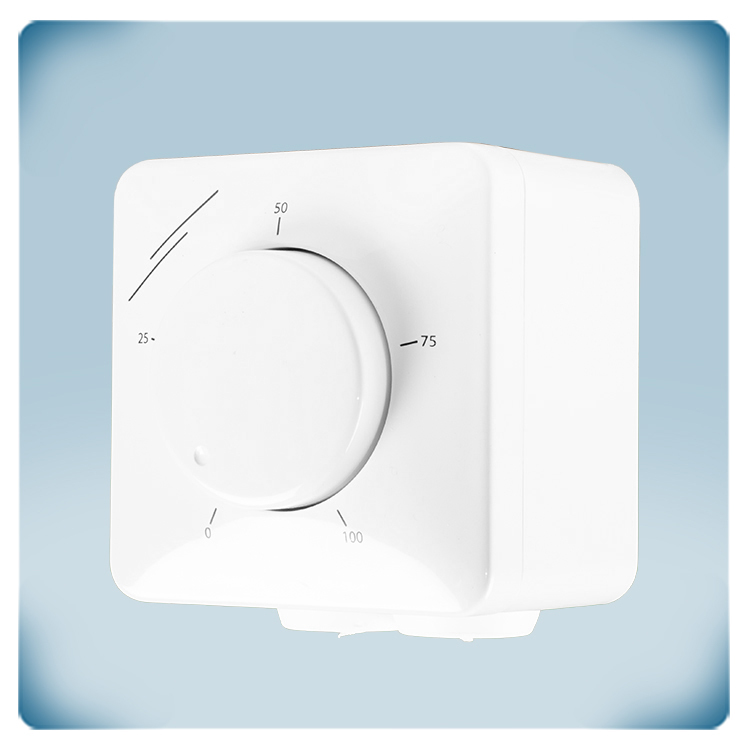

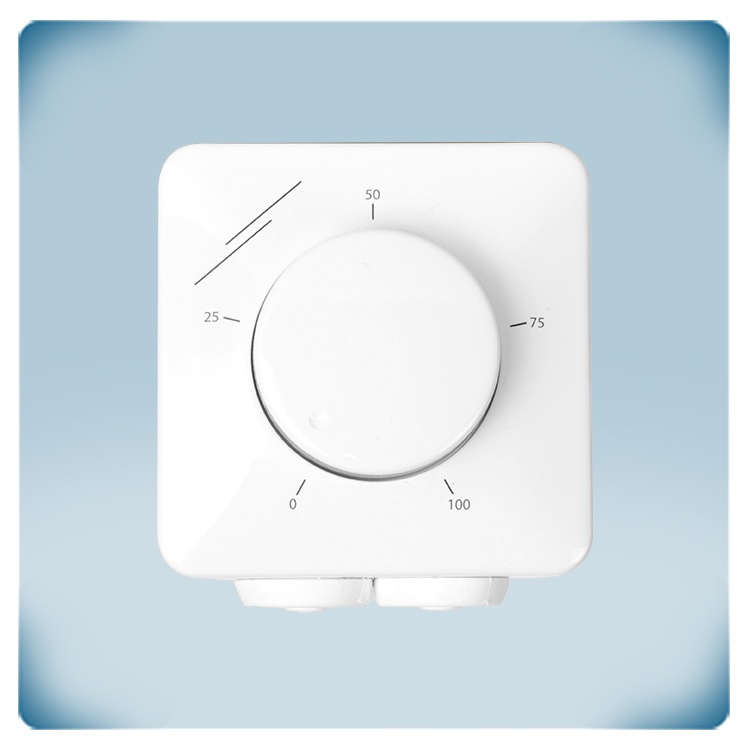

Въртящият се бутон осигурява плавно регулиране на изходната мощност. Устройството разполага и със сух контакт за дистанционно включване/изключване на външно оборудване. Минималните и максималните стойности на изходната мощност могат да се настройват чрез два вътрешни тримера в диапазони съответно от 10—70 % и 30—100 %.
Устройството е монтирано в корпус, защитен от пръски, подходящ както за вграден монтаж (IP44), така и за повърхностен монтаж (IP54).
Допълнителни спецификации и описание
Какво управлява този потенциометър?
Потенциометърът генерира плавно регулируем сигнал (напр. 0–10 V) за управление на други устройства. Стойността на управляващия сигнал се увеличава или намалява в зависимост от позицията на ротационното копче. Обикновено сигналът се използва за дистанционно управление на EC вентилатори или задвижващи механизми за клапи. Потенциометърът може да се използва и за дистанционно управление на регулатори на скоростта на AC вентилатори (серии EVS или MVS) или честотни инвертори (серия FI-E). Например потенциометърът може да бъде монтиран в кабинет, докато регулаторът на скоростта на вентилатора се намира в техническо помещение или електрически шкаф.
Потенциометърът генерира плавно регулируем сигнал (напр. 0–10 V) за управление на други устройства. Стойността на управляващия сигнал се увеличава или намалява в зависимост от позицията на ротационното копче. Обикновено сигналът се използва за дистанционно управление на EC вентилатори или задвижващи механизми за клапи. Потенциометърът може да се използва и за дистанционно управление на регулатори на скоростта на AC вентилатори (серии EVS или MVS) или честотни инвертори (серия FI-E). Например потенциометърът може да бъде монтиран в кабинет, докато регулаторът на скоростта на вентилатора се намира в техническо помещение или електрически шкаф.
Защо е необходимо да се регулират границите на управляващия сигнал?
Някои EC мотори не могат да работят с управляващи сигнали с твърде ниски стойности. Възможно е също вентилаторът да е преоразмерен или с прекалено висока мощност за конкретното приложение. При такива случаи горната и долната граница на изходния сигнал на потенциометъра могат да се регулират посредством тримери. Минималната изходна стойност се регулира посредством тримера Vmin (1), а максималната – посредством тримера Vmax (2). Минималните стойности могат да се регулират в диапазоните 1–7 VDC / 2–14 mA / 10–70% PWM, а максималните стойности – в диапазоните 3–10 VDC / 6–20 mA / 30–100% PWM.
Забележка: Минималната и максималната стойност на управляващия сигнал могат да се регулират посредством тримерите под предния капак. За достъп до тях отстранете копчето, като го завъртите надясно, докато се освободи. Развийте свободната гайка, за да свалите капака на външния корпус.
Някои EC мотори не могат да работят с управляващи сигнали с твърде ниски стойности. Възможно е също вентилаторът да е преоразмерен или с прекалено висока мощност за конкретното приложение. При такива случаи горната и долната граница на изходния сигнал на потенциометъра могат да се регулират посредством тримери. Минималната изходна стойност се регулира посредством тримера Vmin (1), а максималната – посредством тримера Vmax (2). Минималните стойности могат да се регулират в диапазоните 1–7 VDC / 2–14 mA / 10–70% PWM, а максималните стойности – в диапазоните 3–10 VDC / 6–20 mA / 30–100% PWM.
Забележка: Минималната и максималната стойност на управляващия сигнал могат да се регулират посредством тримерите под предния капак. За достъп до тях отстранете копчето, като го завъртите надясно, докато се освободи. Развийте свободната гайка, за да свалите капака на външния корпус.
Какво е захранващото напрежение?
Този потенциометър работи със захранващо напрежение 230 VAC и генерира три вида плавно регулируеми изходни сигнали: 0–10 VDC, 0–20 mA или 0–100% PWM. Захранващото напрежение 230 VAC е широко разпространено в електрическите системи, което позволява MTVN да се свързва директно към електрическата мрежа, без да е необходим отделен захранващ модул. Управляващият сигнал 0–10 VDC е най-разпространеният метод в ОВиК индустрията за управление на различни параметри, като скоростта на EC вентилатори, позицията на клапани или други компоненти в електронни системи. Този сигнал съответства на диапазон от зададени стойности. Например, когато дадена система изисква модулация или регулиране, управляващият сигнал може да представя диапазон от 0% до 100% от желаната стойност на съответния параметър. Сигналът от 0 V може да съответства на минималната стойност, а сигналът от 10 V – на максималната.
Какви видове изходни сигнали са налични?
Типът на изходния сигнал на потенциометъра може да се избира посредством джъмпера (3), включен в комплекта: 0–10 V, 0–20 mA или 0–100% PWM.
Типът на изходния сигнал на потенциометъра може да се избира посредством джъмпера (3), включен в комплекта: 0–10 V, 0–20 mA или 0–100% PWM.
Какво прави корпуса надежден?

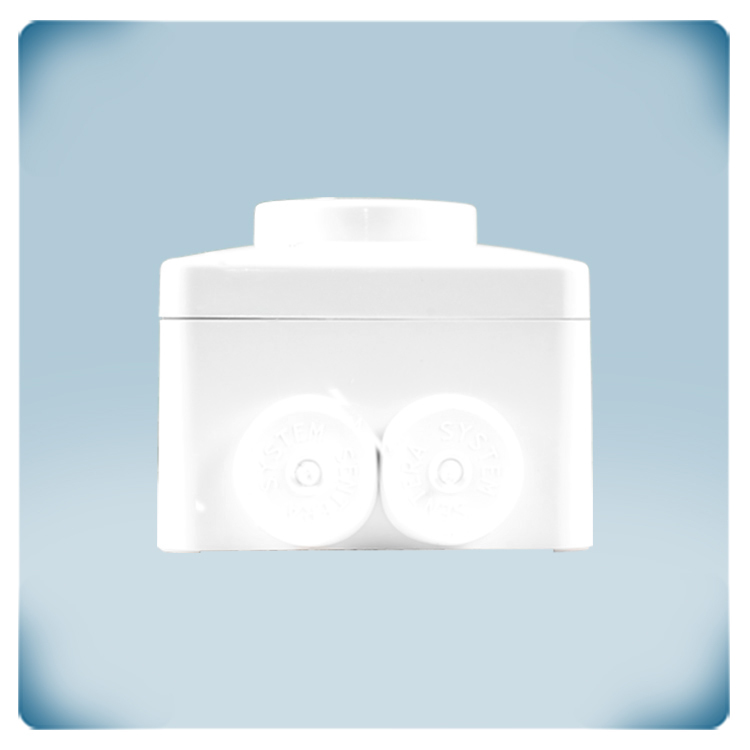

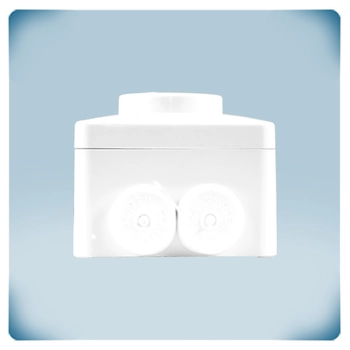

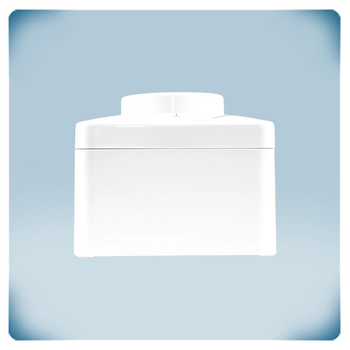

Потенциометърът е оборудван с корпус за стенен монтаж, изработен от издръжлива бяла ASA пластмаса. Избраният материал е устойчив на UV лъчение и осигурява защита срещу прах, водни пръски и механични удари. Конструкцията позволява гъвкав монтаж върху различни видове стени или панели, тъй като корпусът е подходящ както за вграден, така и за повърхностен монтаж. Степента на защита е IP44 при вграден монтаж и IP54 при повърхностен монтаж, което осигурява надеждна защита на вътрешните компоненти от външни въздействия. При вграден монтаж конструкцията на корпуса е съобразена със стандартните европейски монтажни кутии за стена, което гарантира точно прилягане. Здравината на корпуса го прави подходящ за монтаж върху различни видове стени.
∞ Какво представлява управляващият сигнал?
Потенциометърът е оборудван с корпус за стенен монтаж, изработен от издръжлива бяла ASA пластмаса. Избраният материал е устойчив на UV лъчение и осигурява защита срещу прах, водни пръски и механични удари. Конструкцията позволява гъвкав монтаж върху различни видове стени или панели, тъй като корпусът е подходящ както за вграден, така и за повърхностен монтаж. Степента на защита е IP44 при вграден монтаж и IP54 при повърхностен монтаж, което осигурява надеждна защита на вътрешните компоненти от външни въздействия. При вграден монтаж конструкцията на корпуса е съобразена със стандартните европейски монтажни кутии за стена, което гарантира точно прилягане. Здравината на корпуса го прави подходящ за монтаж върху различни видове стени.
∞ Какво представлява управляващият сигнал?
