Product fiche
Potentiometer | 230 VAC | geen UIT-stand | Droogcontact
Productbeschrijving
De MTVN1-010-CP is een potentiometer voor de handmatige regeling van EC-ventilatoren, snelheidsregelaars voor AC-ventilatoren en klepaandrijvingen. Het toestel werkt op een voedingsspanning van 230 VAC.

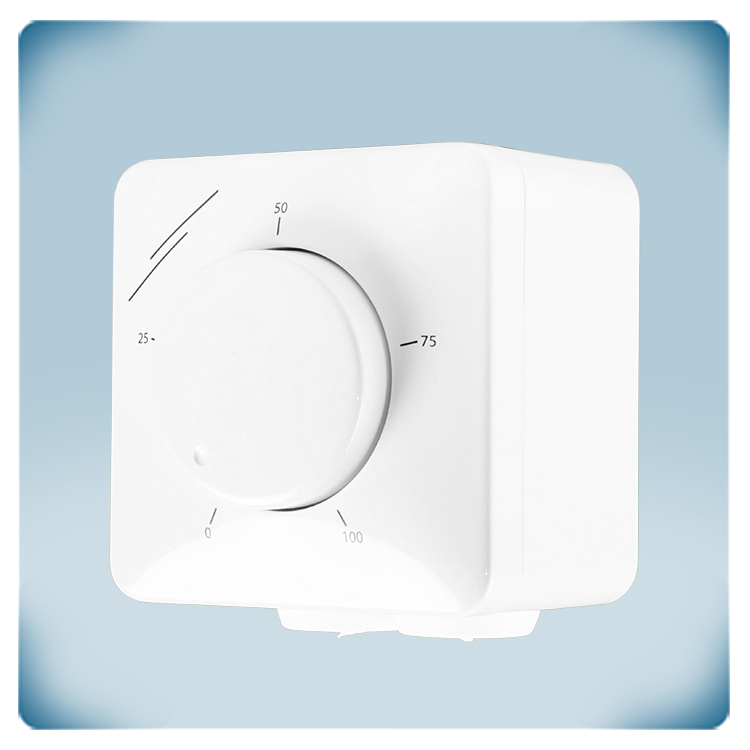

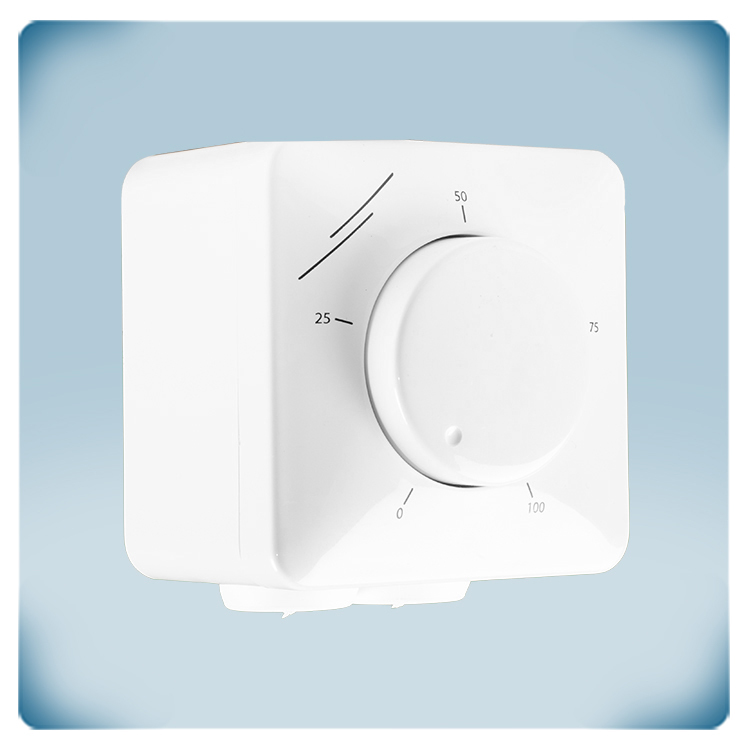

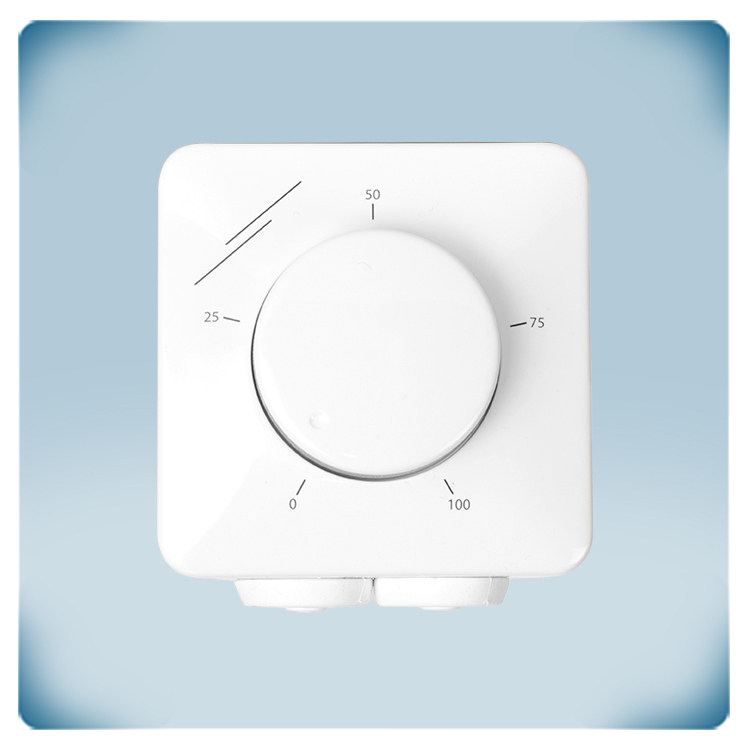

Met de draaiknop kan het uitgangssignaal traploos worden geregeld. De minimale en maximale uitgangswaarden kunnen worden ingesteld via twee interne trimmers, binnen de bereiken van respectievelijk 10–70% en 30–100%. De potentiometer heeft geen UIT-stand, waardoor het systeem niet onbedoeld kan worden uitgeschakeld. Dankzij het potentiaalvrije contact kan externe apparatuur eenvoudig vanop afstand worden aan- of uitgeschakeld.
De behuizing is spatwaterdicht en is geschikt voor zowel inbouw- (IP44) als opbouwmontage (IP54).
Aanvullende specificaties en beschrijvingen
Wat regelt deze potentiometer?
Een potentiometer genereert een traploos instelbaar signaal (bv. 0–10 V) om andere toestellen te regelen. Het stuursignaal neemt toe of af naargelang de positie van de draaiknop. Het stuursignaal wordt doorgaans gebruikt voor het aansturen van EC-ventilatoren en klepaandrijvingen, maar het kan ook gebruikt worden om snelheidsregelaars voor AC-ventilatoren (EVS- of MVS-reeks) of frequentieregelaars (FI-E-reeks) te regelen vanop afstand. Hierdoor kan de potentiometer bijvoorbeeld in een kantoorruimte worden geïnstalleerd, terwijl de snelheidsregelaar van de ventilator zich in een technische ruimte of elektrische kast bevindt.
Waarom moeten de grenzen van het stuursignaal aangepast worden?
Sommige EC-motoren kunnen niet overweg met te lage stuursignalen. In andere gevallen is een ventilator overgedimensioneerd of te krachtig. Voor dergelijke toepassingen kunnen de onder- en bovengrenzen van het uitgangssignaal van deze potentiometer worden aangepast met behulp van trimmers. De minimale uitgangswaarde kan worden ingesteld met de Vmin-trimmer (1), de maximale uitgangswaarde met de Vmax-trimmer (2). Het minimale uitgangssignaal kan worden ingesteld binnen de bereiken van 1–7 VDC, 2–14 mA of 10–70% PWM, het maximale uitgangssignaal binnen de bereiken van 3–10 VDC, 6–20 mA of 30–100% PWM.
Opmerking: De trimmers bevinden zich onder het voorpaneel van de potentiometer. Om toegang te krijgen, verwijder de draaiknop door deze naar rechts te draaien tot hij loskomt. Schroef vervolgens de moer los om het deksel van de externe behuizing te verwijderen.
Wat is de voedingsspanning?
Deze potentiometer werkt op een voedingsspanning van 230 VAC en genereert een traploos instelbaar uitgangssignaal van 0–10 VDC, 0–20 mA of 0–100% PWM. Een voedingsspanning van 230 VAC is gebruikelijk in elektrische installaties. Hierdoor kan de MTVN rechtstreeks op het elektriciteitsnet worden aangesloten, zonder dat een afzonderlijke voedingsmodule nodig is.
Een stuursignaal van 0–10 VDC wordt het vaakst gebruikt in de HVAC-sector om parameters zoals de snelheid van EC-ventilatoren, posities van kleppen of andere elektronische componenten te regelen. Het signaal komt overeen met een bepaald instelbereik. Bij toepassingen waarbij een parameter traploos wordt geregeld, vertegenwoordigt het signaal doorgaans een bereik van 0 tot 100%. Een signaal van 0 V komt dan overeen met de minimale instelling en een signaal van 10 V met de maximale instelling.
Welke uitgangssignalen zijn beschikbaar?
Het type uitgangssignaal van deze potentiometer kan worden geselecteerd met de meegeleverde jumper (3): 0–10 V, 0–20 mA of 0–100% PWM.
Waarom is de behuizing betrouwbaar?

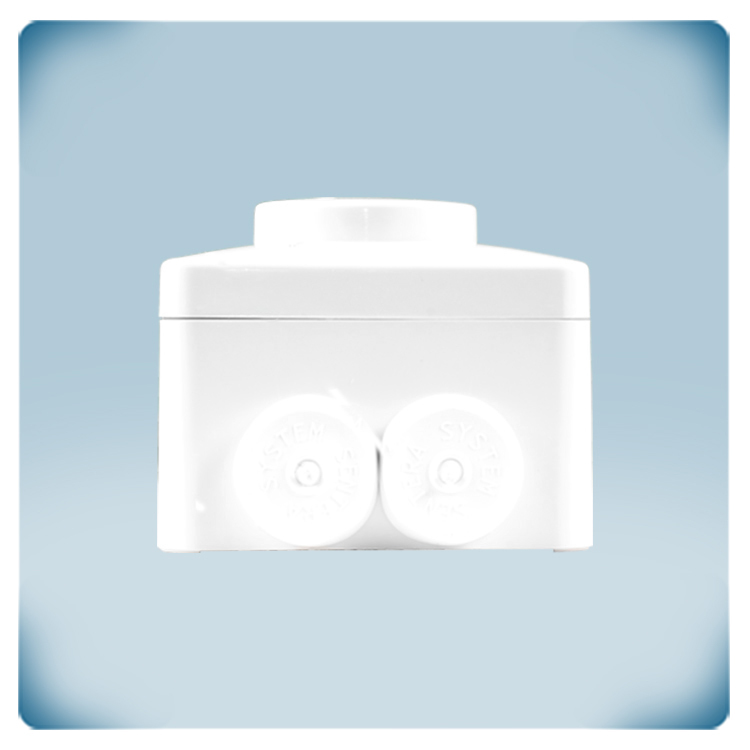

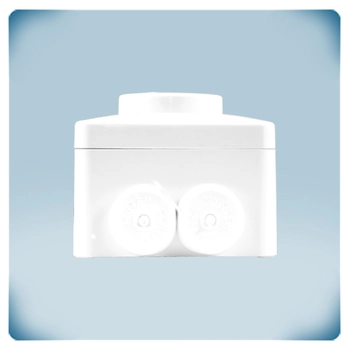

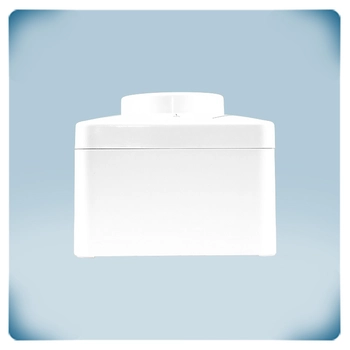

De behuizing is bedoeld voor wandmontage en is gemaakt uit duurzaam, wit ASA-kunststof. Dit materiaal is UV-bestendig en beschermt tegen stof, spatwater en stoten. Het ontwerp maakt zowel inbouw- als opbouwmontage mogelijk, op diverse muren of panelen. Bij inbouwmontage heeft de behuizing beschermingsgraad IP44 en bij opbouwmontage IP54, waardoor de interne componenten goed worden beschermd tegen omgevingsfactoren.
De behuizing is ontworpen voor een naadloze integratie in standaard Europese inbouwdozen en is dankzij de stevige constructie geschikt voor verschillende soorten muren. De combinatie van materiaal en ontwerp zorgt voor een duurzame behuizing die geschikt is voor uiteenlopende HVAC-toepassingen. De behuizing is eenvoudig te reinigen met een vochtige doek, wat het onderhoud vergemakkelijkt.
