En la industria HVAC las señales de control se usan generalmente para controlar dispositivos de una forma remota. Los ventiladores EC, los controladores de velocidad de ventiladores AC y los actuadores eléctricos para válvulas o compuertas con frecuencia se regulan a través de una señal analógica de 0-10 V, que se puede generar por un potenciómetro o interruptor de control.

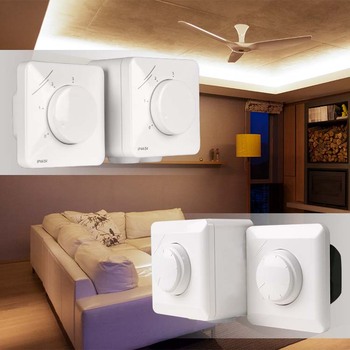

Potenciómetro 0-10 V
Las señales de control analógicas han sido populares en la indstria de la automatización (doméstica) durante muchos años. A través de una simple señal de 0-10 V, se puede regular la velocidad del ventilador. Esta señal de control se puede generar por potenciómetro (infinitamente variable) o por interruptor de control (en escalones). Es una tecnología simple, que funciona bien si las longitudes de los cables son cortas (no más de 50 m), usándose también cables apantallados para minimizar el riesgo de interferencias.
Interruptor de control con tres posiciones
Los interruptores de control de las series SMT-D permiten la regulación del ventilador de una manera gradual (en 3 escalones). Su señal gradual de 0-10 V se puede utilizar para controlar ventiladores EC, controladores de velocidad de ventiladores AC, variadores de frecuencia, etc. Posición 1 y posición 2 se pueden ajustar a través de trimmers. La posición 3 es igual a la tensión de entrada – generalmente 10 VDC. Existen también modelos con posición de apagado – OFF (0 VDC).
Otros tipos de señales de control
Además de la señal 0-10 V los potenciómetros de Sentera pueden generar otros tipos de señales de control como por ejemplo 0-20 mA o PWM. También ofrecemos potenciómetros con contactos secos para control ON-OFF de equipos externos.
Potenciómetro con comunicación Modbus RTU
Las series SPV incluyen potenciómetros con comunicación Modbus RTU. Este tipo de comunicación digital tiene una serie de ventajas. Todos los ajustes del potenciómetro son disponibles de una forma remota. También es posible monitorear su estado de funcionamiento si está conectado a nuestra plataforma HVAC en línea SenteraWeb. Para esa conexión se precisa el uso de las puertas de enlace a Internet de Sentera.
