El regulador ECH-8-DM es un nuevo artículo en la amplia gama de productos de Sentera. Este regulador controla calentadores o enfriadores de aire con ventiladores EC. Generalmente se usa para calentar o enfriar almacenes o áreas industriales.

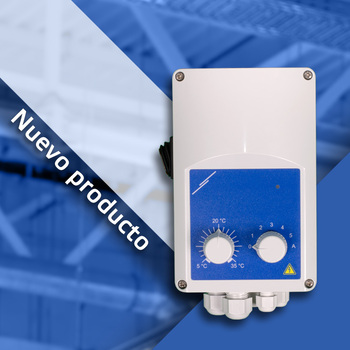

Nuevo regulador para calentadores de aire con ventiladores EC
La velocidad del ventilador EC se controla automáticamente en función de la temperatura ambiente o se puede configurar de una manera manual en 5 pasos. La salida no regulada puede controlar una válvula de agua o un elemento de calefacción eléctrica. El punto de ajuste de temperatura se puede ajustar a través de un botón giratorio, colocado en el panel frontal del regulador en el rango de 5 a 35 °C. El modo de refrigeración o calefacción se puede elegir mediante la comunicación Modbus RTU o por medio de un puente. Para medir la temperatura ambiente, se requiere un sensor de temperatura PT500 adicional.
Calefacción o refrigeración
A través de la salida no regulada, se puede controlar una válvula de agua o un elemento de calefacción. Esta salida ofrece control de encendido (ON) y apagado (OFF). En modo calefacción, la salida no regulada se activa cuando la temperatura ambiente está inferior a la temperatura establecida por el punto de ajuste. En modo de refrigeración, la salida no regulada se activa cuando la temperatura ambiente es superior a la temperatura establecida por el punto de ajuste. Cuando está activada, la salida no regulada ofrece una tensión de alimentación en el rango de 85 a 230 VAC. La carga máxima es 10 A. El modo de refrigeración o calefacción se puede activar mediante la comunicación Modbus RTU o a través de un puente.
Control de velocidad de ventiladores EC
La velocidad de los ventiladores EC se puede controlar a través de la salida analógica. Pudiendo también controlarse de una manera manual a través del botón giratorio en el panel frontal. Existe la posibilidad de elegir una de las cinco velocidades disponibles, además hay una posición de apagado (OFF) y modo automático. En el modo automático, la velocidad del ventilador EC se regula automáticamente en función de la temperatura ambiente. La velocidad máxima y mínima se pueden ajustar a través de los registros Modbus, siempre que esto sea necesario. El rango de salida analógica se puede elegir mediante un puente o a través de la comunicación Modbus: de 0 a 6 VDC o de 0 a 10 VDC.
Control remoto
Cuando el modo remoto está activo, la velocidad del ventilador EC, la salida no regulada y el indicador LED se controlan a través de los registros de retención Modbus. Al modificar el valor en los registros Modbus a través de la plataforma HVAC en línea SenteraWeb o mediante un sistema de gestión de edificios (BMS), se puede ajustar la velocidad del ventilador y se puede activar o desactivar la salida no regulada. El modo de control remoto desactiva todas las interfaces de usuario en el panel frontal. El modo de control remoto se puede activar, escribiendo el valor 1 en el registro de retención Modbus 20.
Sensor de temperatura
Se requiere un sensor de temperatura adicional (tecnología PT500) para medir la temperatura ambiente. Sentera ofrece diferentes tipos de sensores de temperatura PT500 compatibles con el regulador ECH-8-DM. Estos sensores están disponibles en diferentes envolventes: habitación, sonda, conducto.
Caja con alto grado de protección
La caja está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material tiene una buena resistencia al calor y ofrece una significativa protección contra impactos. El grado de protección IP54 garantiza la plena protección del dispositivo contra penetración de gotas de agua y polvo.
