Výstupní filtr pro frekvenční měnič | 12 A
Popis výrobku

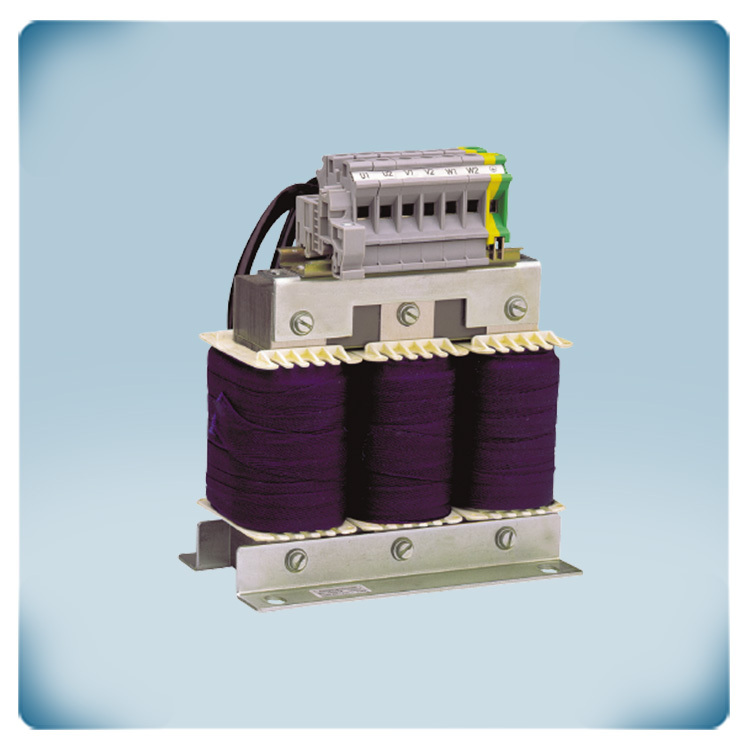

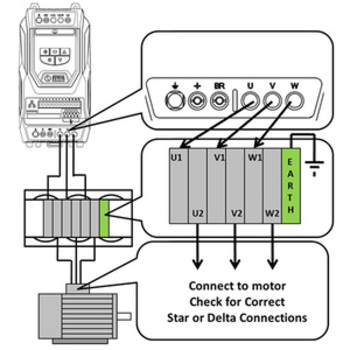

Výstupní filtr je instalován mezi frekvenční měnič a motor, aby omezil špičky napětí a vyhladil průběh signálu. Tím chrání izolaci motoru a kabeláže. Maximální proud motoru je 12 A.
Snižuje špičky napětí a minimalizuje vrcholová napětí způsobená spínáním PWM a dlouhými motorovými kabely, čímž chrání izolaci motoru.
Umožňuje použití delších motorových kabelů (stíněné i nestíněné).
Zvyšuje spolehlivost: snižuje riziko porušení izolace a prodlužuje životnost motoru v systémech řízených měničem.
Kód výrobce: OPT-2-M3012-66
Doplňující specifikace a popis
Kdy by měly být výstupní filtry použity s frekvenčním měničem?
Výstupní filtry by měly být použity vždy, když jsou mezi měničem a motorem instalovány dlouhé motorové kabely. Snižují dobu náběhu a špičkové napětí, čímž pomáhají chránit motor před nadměrným elektrickým namáháním. Dodatečná indukčnost filtru vyrovnává účinky kapacity kabelu a snižuje napěťové špičky výstupního signálu, čímž zabraňuje možnému poškození motoru. Výstupní filtry se také doporučují vždy, když je použit motor bez specifikace pro měnič, protože poskytují dodatečnou ochranu a zajišťují bezpečný a spolehlivý provoz.
Mohu připojit více než jeden motor na výstup svého frekvenčního měniče?

Na výstup frekvenčního měniče je možné připojit více než jeden motor, pokud jsou splněny určité podmínky. Každý motor musí být chráněn vlastním individuálním filtrem proti tepelnému přetížení, aby byl zajištěn bezpečný provoz. Celková délka motorových kabelů nesmí překročit limity uvedené v uživatelské příručce frekvenčního měniče. Ve všech případech se doporučuje použití výstupního filtru, protože umožňuje prodloužení maximální přípustné délky motorového kabelu o 50 %. Při výběru frekvenčního měniče je důležité zohlednit celkový požadovaný proud. To se provádí sečtením jmenovitých proudů všech připojených motorů a výběrem jednotky s dostatečnou kapacitou výstupního proudu pro zvládnutí kombinovaného zatížení. Nakonec musí být všechny motory trvale připojeny k měniči. Není možné je jednotlivě spouštět nebo zastavovat, pokud je frekvenční měnič aktivní.
Mohu použít delší motorové kabely s frekvenčním měničem?
Ano, délky motorových kabelů lze prodloužit nad standardní limity pomocí výstupního filtru. Obvykle je maximální délka kabelu definována v uživatelské příručce produktu — pro stíněné kabely je to uvedená hodnota a pro nestíněné kabely je to 150 % této hodnoty. Instalací výstupního filtru lze tyto limity zvýšit na 200 % pro stíněné kabely a 300 % pro nestíněné kabely.
Například, pokud uživatelská příručka uvádí maximální délku kabelu 25 m:
Stíněný kabel: 25 m bez filtru → 50 m s filtrem
Nestíněný kabel: 37,5 m (150 %) bez filtru → 75 m s filtrem
Použití výstupního filtru tímto způsobem pomáhá udržet bezpečný provoz a chrání motor a kabel před nadměrným napěťovým namáháním.
Co činí kryt spolehlivým?
Nástěnný kryt je navržen tak, aby chránil elektroniku v náročných podmínkách i při venkovním použití. Nabízí krytí IP66 proti vniknutí vody, nečistot a kontaminantů. Díky tomu je možné frekvenční měnič instalovat přímo na zařízení, a to i v prostředí s častým oplachováním. Odpadá tak potřeba elektrického rozvaděče. Doporučuje se chránit zařízení před sněhem a přímým slunečním zářením.
