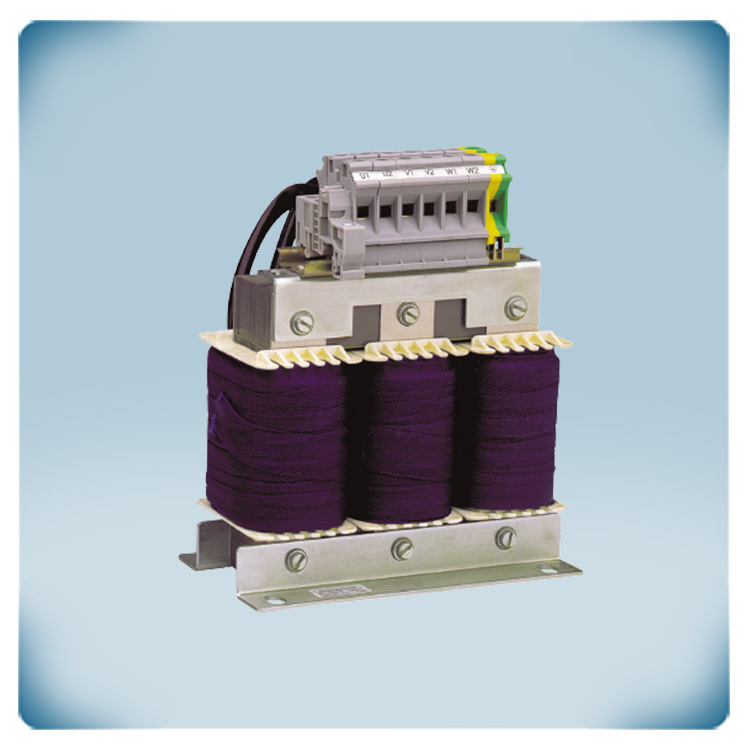

Filtr wyjściowy do przemiennika częstotliwości | 12 A
Opis produktu
Filtr wyjściowy montowany jest między przemiennikiem częstotliwości a silnikiem, w celu ograniczenia przepięć napięciowych i wygładzenia przebiegu falowego. Dzięki temu chroniona jest izolacja zarówno silnika, jak i przewodów. Maksymalny prąd silnika wynosi 12 A.
Redukuje przepięcia napięciowe oraz minimalizuje szczytowe wartości napięcia spowodowane przełączaniem PWM i długimi przewodami silnikowymi, chroniąc izolację silnika.
Możliwość stosowania dłuższych przewodów silnikowych – zarówno ekranowanych, jak i nieekranowanych – w połączeniu z filtrami wyjściowymi.
Poprawia niezawodność – zmniejsza ryzyko uszkodzenia izolacji i wydłuża żywotność silnika w systemach sterowanych przemiennikiem.
Kod producenta: OPT-2-M3012-66
Dodatkowe specyfikacje i opis
Kiedy należy stosować filtry wyjściowe z przemiennikiem częstotliwości?
Filtry wyjściowe należy stosować zawsze, gdy między przemiennikiem a silnikiem znajdują się długie przewody. Filtry te zmniejszają czas narastania napięcia i ograniczają wartości szczytowe, chroniąc silnik przed nadmiernym stresem elektrycznym.
Dodatkowa indukcyjność filtra kompensuje pojemność kabla i ogranicza przepięcia w sygnale wyjściowym, zapobiegając możliwym uszkodzeniom silnika.
Filtry wyjściowe są również zalecane w przypadku stosowania silników, które nie są przystosowane do pracy z przemiennikami częstotliwości — zapewniają dodatkową ochronę i bezpieczną, niezawodną pracę.
Co sprawia, że obudowa jest niezawodna?
Obudowa do montażu naściennego została zaprojektowana z myślą o ochronie elektroniki w trudnych warunkach środowiskowych oraz w zastosowaniach zewnętrznych.
Zapewnia stopień ochrony IP66 przed wnikaniem wody, pyłu i innych zanieczyszczeń. Dzięki temu możliwe jest bezpośrednie zamontowanie przemiennika na instalacji, nawet w środowiskach wymagających zmywania (wash-down).
Tym samym nie ma potrzeby stosowania dodatkowej szafy elektrycznej.
Zaleca się jednak ochronę urządzenia przed śniegiem i bezpośrednim nasłonecznieniem.
Filtry wyjściowe należy stosować zawsze, gdy między przemiennikiem a silnikiem znajdują się długie przewody. Filtry te zmniejszają czas narastania napięcia i ograniczają wartości szczytowe, chroniąc silnik przed nadmiernym stresem elektrycznym.
Dodatkowa indukcyjność filtra kompensuje pojemność kabla i ogranicza przepięcia w sygnale wyjściowym, zapobiegając możliwym uszkodzeniom silnika.
Filtry wyjściowe są również zalecane w przypadku stosowania silników, które nie są przystosowane do pracy z przemiennikami częstotliwości — zapewniają dodatkową ochronę i bezpieczną, niezawodną pracę.
Czy mogę podłączyć więcej niż jeden silnik do wyjścia przemiennika częstotliwości?
Tak, można podłączyć kilka silników do wyjścia jednego przemiennika, o ile spełnione są pewne warunki:
Tak, można podłączyć kilka silników do wyjścia jednego przemiennika, o ile spełnione są pewne warunki:
Każdy silnik musi mieć osobne zabezpieczenie przeciążeniowe termiczne, aby zapewnić bezpieczną pracę.
Całkowita długość przewodów silnikowych nie może przekraczać limitów podanych w instrukcji przemiennika.
Filtr wyjściowy jest zalecany w każdym przypadku, ponieważ pozwala wydłużyć maksymalną dopuszczalną długość przewodów o 50%.
Całkowity pobór prądu wszystkich silników musi być zsumowany, a przemiennik powinien mieć wystarczającą wydajność prądową, aby obsłużyć to obciążenie.
Wszystkie silniki muszą być na stałe podłączone do przemiennika – nie mogą być włączane ani wyłączane indywidualnie podczas pracy przemiennika.
Całkowita długość przewodów silnikowych nie może przekraczać limitów podanych w instrukcji przemiennika.
Filtr wyjściowy jest zalecany w każdym przypadku, ponieważ pozwala wydłużyć maksymalną dopuszczalną długość przewodów o 50%.
Całkowity pobór prądu wszystkich silników musi być zsumowany, a przemiennik powinien mieć wystarczającą wydajność prądową, aby obsłużyć to obciążenie.
Wszystkie silniki muszą być na stałe podłączone do przemiennika – nie mogą być włączane ani wyłączane indywidualnie podczas pracy przemiennika.
Czy mogę stosować dłuższe kable silnikowe z moim przemiennikiem częstotliwości?
Tak, długość przewodów silnikowych może zostać zwiększona poza standardowe limity przy zastosowaniu filtra wyjściowego.
Tak, długość przewodów silnikowych może zostać zwiększona poza standardowe limity przy zastosowaniu filtra wyjściowego.
Zazwyczaj maksymalna długość przewodu jest określona w instrukcji obsługi produktu — dla kabli ekranowanych jest to podana wartość, a dla kabli nieekranowanych 150% tej wartości.
Po zamontowaniu filtra wyjściowego limity te mogą zostać zwiększone do 200% dla kabli ekranowanych i 300% dla kabli nieekranowanych.
Po zamontowaniu filtra wyjściowego limity te mogą zostać zwiększone do 200% dla kabli ekranowanych i 300% dla kabli nieekranowanych.
Na przykład, jeśli w instrukcji obsługi określono maksymalną długość kabla jako 25 m:
Kabel ekranowany: 25 m bez filtra → 50 m z filtrem
Kabel nieekranowany: 37,5 m (150%) bez filtra → 75 m z filtrem
Zastosowanie filtra wyjściowego w ten sposób pomaga utrzymać bezpieczną pracę oraz chroni silnik i przewody przed nadmiernym stresem napięciowym.
Co sprawia, że obudowa jest niezawodna?
Obudowa do montażu naściennego została zaprojektowana z myślą o ochronie elektroniki w trudnych warunkach środowiskowych oraz w zastosowaniach zewnętrznych.
Zapewnia stopień ochrony IP66 przed wnikaniem wody, pyłu i innych zanieczyszczeń. Dzięki temu możliwe jest bezpośrednie zamontowanie przemiennika na instalacji, nawet w środowiskach wymagających zmywania (wash-down).
Tym samym nie ma potrzeby stosowania dodatkowej szafy elektrycznej.
Zaleca się jednak ochronę urządzenia przed śniegiem i bezpośrednim nasłonecznieniem.
