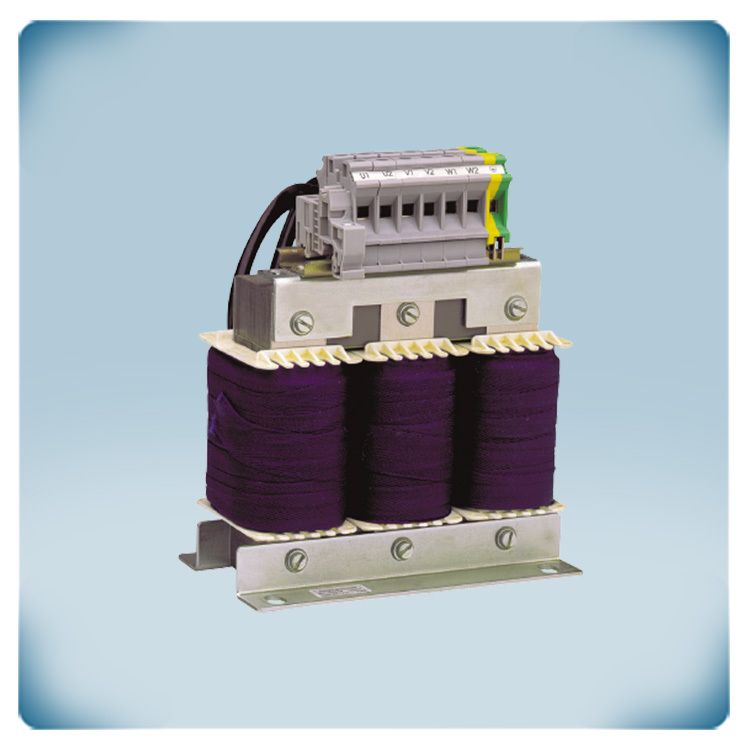

Ausgangsfilter für Frequenzumrichter | 12 A
Produktbeschreibung
Der Ausgangsfilter wird zwischen Frequenzumrichter und Motor installiert, um Spannungsspitzen zu begrenzen und die Wellenform zu glätten. Dadurch werden der Motor sowie die Kabelisolierung geschützt. Der maximale Motorstrom beträgt 12 A.
Er reduziert Spannungsspitzen und minimiert Spitzenspannungen, die durch PWM-Schaltungen und lange Motorkabel entstehen, wodurch die Motorisolierung geschützt wird.
Mit Ausgangsfiltern können längere Motorkabel verwendet werden – sowohl geschirmte als auch ungeschirmte Kabel.
Erhöhte Zuverlässigkeit: Das Risiko eines Isolationsdurchschlags wird reduziert, was die Lebensdauer des Motors in umrichtergesteuerten Systemen verlängert.
Hersteller-Code: OPT-2-M3012-66
Zusätzliche Spezifikationen und Beschreibung
Wann sollten Ausgangsfilter mit einem Frequenzumrichter verwendet werden?
Ausgangsfilter sollten immer dann eingesetzt werden, wenn lange Motorkabel zwischen dem Frequenzumrichter und dem Motor installiert sind. Sie verringern die Anstiegszeit und die Spitzenspannung und schützen so den Motor vor übermäßiger elektrischer Belastung. Die zusätzliche Induktivität des Filters kompensiert die Auswirkungen der Kabelkapazität und reduziert Spannungsspitzen in der Ausgangswellenform, wodurch mögliche Schäden am Motor verhindert werden. Ausgangsfilter werden außerdem empfohlen, wenn ein Motor verwendet wird, der nicht für den Betrieb am Frequenzumrichter ausgelegt ist. Sie bieten zusätzlichen Schutz und sorgen für einen sicheren und zuverlässigen Betrieb.
Ausgangsfilter sollten immer dann eingesetzt werden, wenn lange Motorkabel zwischen dem Frequenzumrichter und dem Motor installiert sind. Sie verringern die Anstiegszeit und die Spitzenspannung und schützen so den Motor vor übermäßiger elektrischer Belastung. Die zusätzliche Induktivität des Filters kompensiert die Auswirkungen der Kabelkapazität und reduziert Spannungsspitzen in der Ausgangswellenform, wodurch mögliche Schäden am Motor verhindert werden. Ausgangsfilter werden außerdem empfohlen, wenn ein Motor verwendet wird, der nicht für den Betrieb am Frequenzumrichter ausgelegt ist. Sie bieten zusätzlichen Schutz und sorgen für einen sicheren und zuverlässigen Betrieb.
Kann ich mehr als einen Motor an den Ausgang meines Frequenzumrichters anschließen?
Es ist möglich, mehrere Motoren an den Ausgang eines Frequenzumrichters anzuschließen, sofern bestimmte Bedingungen erfüllt sind. Jeder Motor muss durch einen eigenen thermischen Überlastschutz abgesichert sein, um einen sicheren Betrieb zu gewährleisten. Die Gesamtlänge aller Motorkabel darf die im Benutzerhandbuch des Frequenzumrichters angegebenen Grenzwerte nicht überschreiten. In jedem Fall wird ein Ausgangsfilter empfohlen, da dieser die maximal zulässige Kabellänge um 50 % erhöhen kann.
Bei der Auswahl des Frequenzumrichters ist der gesamte Strombedarf zu berücksichtigen. Dazu werden die Nennströme aller angeschlossenen Motoren addiert, und es muss ein Gerät gewählt werden, dessen Ausgangsstromkapazität ausreichend für die Gesamtlast ist. Alle Motoren müssen dauerhaft mit dem Umrichter verbunden bleiben – ein einzelnes Starten oder Stoppen während des laufenden Betriebs ist nicht zulässig.
Bei der Auswahl des Frequenzumrichters ist der gesamte Strombedarf zu berücksichtigen. Dazu werden die Nennströme aller angeschlossenen Motoren addiert, und es muss ein Gerät gewählt werden, dessen Ausgangsstromkapazität ausreichend für die Gesamtlast ist. Alle Motoren müssen dauerhaft mit dem Umrichter verbunden bleiben – ein einzelnes Starten oder Stoppen während des laufenden Betriebs ist nicht zulässig.
Kann ich längere Motorkabel mit meinem Frequenzumrichter verwenden?
Ja, die Kabellängen können mit einem Ausgangsfilter über die Standardgrenzen hinaus verlängert werden. Normalerweise ist die maximale Kabellänge im Benutzerhandbuch des Produkts angegeben – bei geschirmten Kabeln gilt der angegebene Wert, bei ungeschirmten Kabeln beträgt der zulässige Wert 150 % davon. Mit einem Ausgangsfilter erhöhen sich diese Grenzwerte auf 200 % für geschirmte und 300 % für ungeschirmte Kabel.
Ja, die Kabellängen können mit einem Ausgangsfilter über die Standardgrenzen hinaus verlängert werden. Normalerweise ist die maximale Kabellänge im Benutzerhandbuch des Produkts angegeben – bei geschirmten Kabeln gilt der angegebene Wert, bei ungeschirmten Kabeln beträgt der zulässige Wert 150 % davon. Mit einem Ausgangsfilter erhöhen sich diese Grenzwerte auf 200 % für geschirmte und 300 % für ungeschirmte Kabel.
Beispiel:
Wenn im Benutzerhandbuch eine maximale Kabellänge von 25 m angegeben ist:
Wenn im Benutzerhandbuch eine maximale Kabellänge von 25 m angegeben ist:
- Geschirmtes Kabel: 25 m ohne Filter → 50 m mit Filter
- Ungeschirmtes Kabel: 37,5 m (150 %) ohne Filter → 75 m mit Filter
Der Einsatz eines Ausgangsfilters gewährleistet einen sicheren Betrieb und schützt Motor und Kabel vor übermäßiger Spannungsbelastung.
Was macht das Gehäuse zuverlässig?
Das wandmontierbare Gehäuse ist so konzipiert, dass es die Elektronik sowohl in rauen Industrieumgebungen als auch bei Außenanwendungen zuverlässig schützt. Es bietet IP66-Schutz gegen das Eindringen von Wasser, Schmutz und Verunreinigungen. Dadurch kann der Frequenzumrichter direkt an der Anlage installiert werden – auch in Reinigungsbereichen (Wash-Down). Ein zusätzlicher Schaltschrank ist nicht erforderlich. Es wird empfohlen, das Gerät vor Schnee und direkter Sonneneinstrahlung zu schützen.
Das wandmontierbare Gehäuse ist so konzipiert, dass es die Elektronik sowohl in rauen Industrieumgebungen als auch bei Außenanwendungen zuverlässig schützt. Es bietet IP66-Schutz gegen das Eindringen von Wasser, Schmutz und Verunreinigungen. Dadurch kann der Frequenzumrichter direkt an der Anlage installiert werden – auch in Reinigungsbereichen (Wash-Down). Ein zusätzlicher Schaltschrank ist nicht erforderlich. Es wird empfohlen, das Gerät vor Schnee und direkter Sonneneinstrahlung zu schützen.
