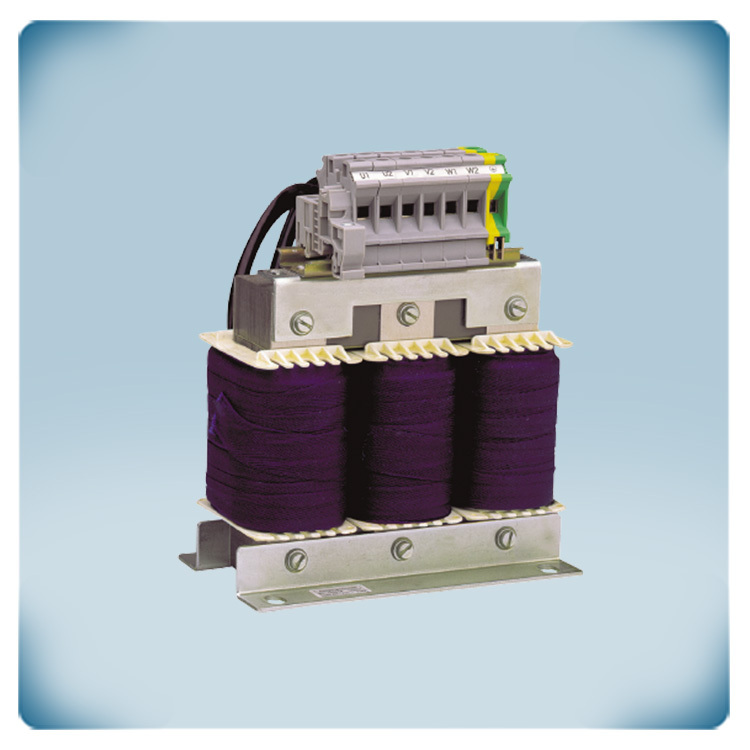

Filtre de sortie pour variateur de fréquence | 12 A
Description du produit

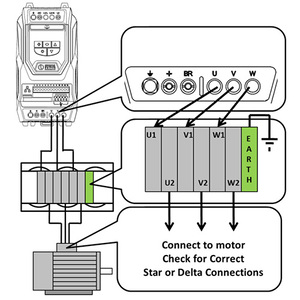

Le filtre de sortie est installé entre le variateur et le moteur pour limiter les pics de tension et lisser la forme d'onde afin de protéger le moteur et l'isolation du câble. Le courant moteur maximum est de 12 A.
Il lui-même réduit les pics de tension et minimise les tensions de crête causées par la commutation PWM et les câbles moteur longs, protégeant ainsi l'isolation du moteur.
Des câbles moteur plus longs peuvent être utilisés en combinaison avec des filtres de sortie (pour les câbles moteur blindés et non blindés).
Une fiabilité améliorée : Le filtre réduit le risque de rupture d'isolation et augmente la durée de vie du moteur dans les systèmes pilotés par variateur.
Code fabricant : OPT-2-M3012-66
Spécifications et descriptions supplémentaires
Quand il faut utiliser les filtres de sortie avec un variateur ?
Les filtres de sortie doivent être utilisés chaque fois que de longs câbles moteur sont installés entre le variateur et le moteur. Ils réduisent le temps de montée et la tension de crête, aidant ainsi à protéger le moteur contre les contraintes électriques excessives. L'inductance supplémentaire du filtre équilibre les effets de la capacité du câble et réduit les pics de tension de la forme d'onde de sortie, prévenant ainsi d'éventuels endommagements au moteur. Les filtres de sortie sont également recommandés chaque fois qu'un moteur non conçu pour fonctionner avec un variateur est utilisé, offrant une protection supplémentaire et garantissant un fonctionnement sûr et fiable.
Est-il possible de connecter plusieurs moteurs à la sortie du variateur de fréquence ?
Il bien est possible de connecter plus d'un moteur à la sortie d'un variateur de fréquence, à condition que certaines conditions soient respectées. Chaque moteur doit être protégé par sa protection thermique individuelle pour assurer un fonctionnement sûr.
La longueur totale des câbles moteur ne doit pas dépasser les limites spécifiées dans le guide d'utilisation du variateur de fréquence. Un filtre de sortie est recommandé dans tous les cas, car il permet de prolonger de 50 % la longueur maximale autorisée du câble moteur.
Lors de la sélection d'un variateur de fréquence, il est important de prendre en compte le courant total requis. Pour ce faire, il faut additionner les courants nominaux de tous les moteurs connectés et choisir une unité ayant une capacité de courant de sortie nominale suffisante pour supporter la charge combinée.
En fin de compte, tous les moteurs doivent rester connectés en permanence au variateur. Ils ne peuvent pas être démarrés ou arrêtés individuellement lorsque le variateur de fréquence est activé.
Est-il possible d'utiliser des câbles moteur plus longs avec mon variateur de fréquence ?
Oui, les longueurs de câbles moteur peuvent être prolongées au-delà des limites standard grâce à l'utilisation d'un filtre de sortie. Normalement, la longueur maximale du câble est définie dans le guide d'utilisation du produit — pour les câbles blindés, il s'agit de la valeur indiquée, et pour les câbles non blindés, elle est de 150 % de cette valeur. En installant un filtre de sortie, ces limites peuvent être portées à 200 % pour les câbles blindés et à 300 % pour les câbles non blindés.
À titre d'exemple, si le manuel d'utilisation spécifie une longueur de câble maximale de 25 m :
- Câble blindé : 25 m sans filtre → 50 m avec filtre
- Câble non blindé : 37,5 m (150 %) sans filtre → 75 m avec filtre
L'utilisation d'un filtre de sortie de cette façon aide à maintenir un fonctionnement sécurisé et protège le moteur et le câble contre les contraintes de tension excessives.
Qu'est-ce qui rend le boîtier fiable ?
Le boîtier à montage mural est conçu dans un objectif de protéger l'électronique dans les environnements difficiles ainsi que dans les applications extérieures. Il bénéficie d'un indice de protection IP66 contre la pénétration d'eau, de saleté et de contaminants. Cela permet d'installer ce variateur de fréquence directement sur l'installation, y compris dans les zones soumises à des nettoyages haute pression. Il élimine le besoin d'une armoire électrique. Il est conseillé de protéger l'appareil contre la neige et la lumière directe du soleil.
