Dažnio keitiklio išėjimo filtras | 12 A
Produkto aprašymas

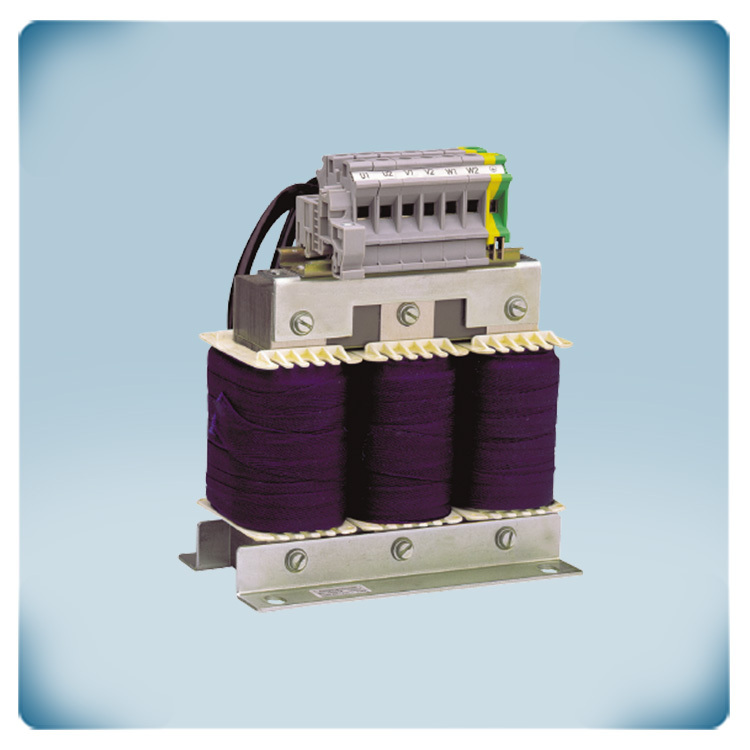

Dažnio keitiklio išėjimo filtras, 12 A.

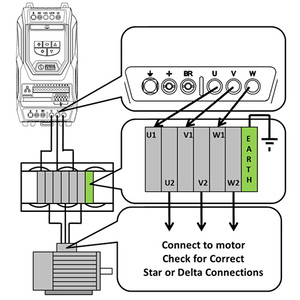

Išėjimo filtras montuojamas tarp dažnio keitiklio ir elektros variklio. Jis riboja įtampos šuolius ir išlygina išėjimo signalo bangos formą, taip apsaugodamas variklį ir kabelių izoliaciją. Maksimali variklio srovė – 12 A.
Pagrindiniai privalumai:
Mažina įtampos šuolius – slopina PWM (impulsų pločio moduliacijos) perjungimo sukeltus įtampos pikus ir ilgų variklio kabelių poveikį, taip apsaugodamas variklio izoliaciją.
Leidžia naudoti ilgesnius variklio kabelius – tinka tiek ekranuotiems, tiek neekranuotiems variklio kabeliams.
Padidina sistemos patikimumą – sumažina izoliacijos pažeidimo riziką ir pailgina variklio eksploatavimo laiką sistemose, valdomose dažnio keitikliais.
Gamintojo kodas: OPT-2-M3012-66
Papildomos specifikacijos ir aprašymas
Išėjimo filtrus rekomenduojama naudoti visais atvejais, kai tarp dažnio keitiklio ir variklio yra sumontuoti ilgi variklio kabeliai. Jie sumažina įtampos kilimo greitį ir didžiausias įtampos reikšmes, taip apsaugodami variklį nuo per didelių elektrinių apkrovų. Papildoma filtro induktyvumo grandis kompensuoja kabelio talpinės varžos poveikį ir sumažina išėjimo signalo įtampos šuolius, todėl apsaugoma nuo galimų variklio pažeidimų. Išėjimo filtrai taip pat rekomenduojami naudojant variklius, kurie nėra specialiai pritaikyti darbui su dažnio keitikliais. Tokiu atveju filtras suteikia papildomą apsaugą ir užtikrina saugų bei patikimą sistemos veikimą.
Taip, prie dažnio keitiklio išėjimo galima prijungti daugiau nei vieną variklį, jei laikomasi tam tikrų sąlygų. Kiekvienas variklis turi būti apsaugotas atskira šiluminės perkrovos apsauga. Bendras visų variklių kabelių ilgis negali viršyti dažnio keitiklio naudojimo instrukcijoje nurodytų ribų. Visais atvejais rekomenduojama naudoti išėjimo filtrą, nes jis leidžia maksimalų leistiną kabelių ilgį padidinti iki 50 %. Renkantis dažnio keitiklį, būtina įvertinti bendrą apkrovos srovę. Tam reikia sudėti visų prijungtų variklių vardines sroves ir pasirinkti dažnio keitiklį, kurio išėjimo srovė būtų pakankama bendrai apkrovai. Visi varikliai turi būti nuolat prijungti prie dažnio keitiklio. Negalima jų atskirai įjungti ar išjungti, kol dažnio keitiklis veikia.
Taip, naudojant išėjimo filtrą galima viršyti standartinius leistinus kabelių ilgius. Įprastai maksimalus kabelio ilgis nurodomas gaminio naudojimo instrukcijoje, ekranuotiems kabeliams taikoma instrukcijoje nurodyta vertė;
neekranuotiems kabeliams leidžiamas ilgis siekia 150 % nurodytos vertės.
Sumontavus išėjimo filtrą, šios ribos padidėja:
neekranuotiems kabeliams – iki 300 %.
