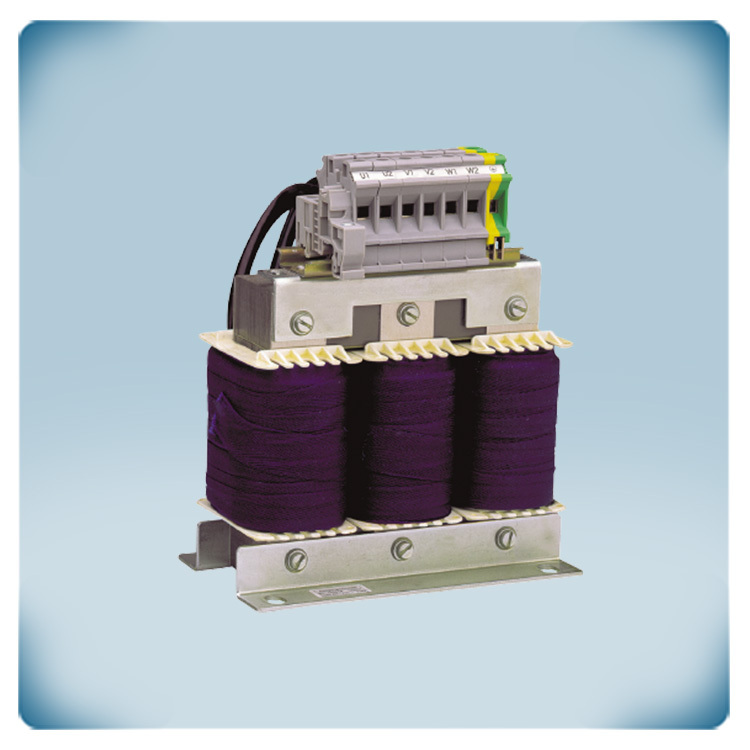

Utgångsfilter för frekvensomriktare | 12 A
Produktbeskrivning

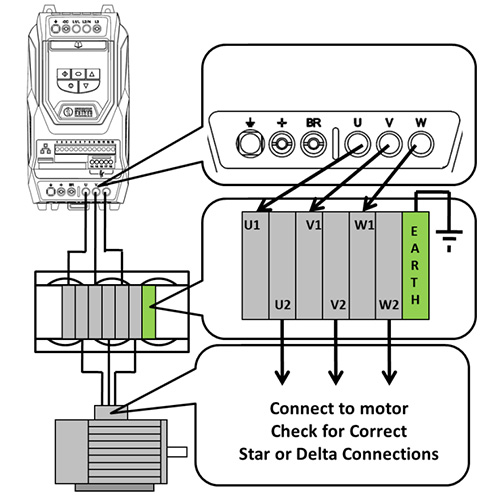

Utgångsfiltret installeras mellan omriktaren och motorn för att begränsa spänningstoppar och jämna ut vågformen för att skydda motorn och kabelisoleringen. Den maximala motorströmmen är 12 A.
Minskar spänningstoppar och minimerar toppspänningar orsakade av PWM-omkoppling och långa motorkablar, vilket skyddar motorisoleringen.
Längre motorkablar kan användas i kombination med utgångsfilter (för både skärmade och oskärmade motorkablar).
Förbättrar tillförlitligheten: Minskar risken för isoleringsbrott och ökar motorns livslängd i växelriktardrivna system.
Tillverkarens kod: OPT-2-M3012-66
Ytterligare specifikationer och beskrivning
När ska utgångsfilter användas med en frekvensomriktare?
Utgångsfilter bör användas när långa motorkablar installeras mellan växelriktaren och motorn. De minskar stigtiden och toppspänningen, vilket hjälper till att skydda motorn från överdriven elektrisk belastning. Filtrets extra induktans balanserar effekterna av kabelkapacitans och minskar spänningstopparna i utgångsvågformen, vilket förhindrar potentiella motorskador. Utgångsfilter rekommenderas också när en motor utan växelriktarklassning används, vilket ger ytterligare skydd och säkerställer säker och tillförlitlig drift.
Kan jag ansluta mer än en motor till utgången på min frekvensomriktare?
Det är möjligt att ansluta mer än en motor till utgången på en frekvensomriktare, förutsatt att vissa villkor är uppfyllda. Varje motor måste skyddas av sin egen individuella termiska överbelastning för att säkerställa säker drift.
Motorkablarnas totala längd får inte överstiga de gränser som anges i frekvensomriktarens användarhandbok. Ett utgångsfilter rekommenderas i samtliga fall, eftersom det gör att den maximalt tillåtna motorkabellängden kan förlängas med 50 %.
När du väljer en frekvensomriktare är det viktigt att beakta den totala strömmen som krävs. Detta görs genom att lägga ihop märkströmmarna för alla anslutna motorer och välja en enhet med tillräcklig märkströmskapacitet för att hantera den kombinerade belastningen.
Slutligen måste alla motorer förbli permanent anslutna till frekvensomriktaren. De kan inte startas eller stoppas individuellt medan frekvensomriktaren är aktiverad.
Kan jag använda längre motorkablar med min frekvensomriktare?
Ja, motorkablar kan förlängas utöver standardgränserna med hjälp av ett utgångsfilter. Normalt definieras den maximala kabellängden i produktens användarhandbok – för skärmade kablar är detta det angivna värdet, och för oskärmade kablar är det 150 % av det värdet. Genom att montera ett utgångsfilter kan dessa gränser ökas till 200 % för skärmade kablar och 300 % för oskärmade kablar.
Om användarhandboken till exempel anger en maximal kabellängd på 25 m:
Skärmad kabel: 25 m utan filter → 50 m med filter
Oskärmad kabel: 37,5 m (150 %) utan filter → 75 m med filter
Att använda ett utgångsfilter på detta sätt bidrar till säker drift och skyddar motorn och kabeln från överdriven spänningsbelastning.
Vad gör höljet pålitligt?
Det väggmonterade höljet är konstruerat för att skydda elektroniken i krävande miljöer och utomhusmiljöer. Det uppfyller kapslingsklass IP66, vilket ger ett starkt skydd mot vatten, damm och andra föroreningar. Tack vare detta kan frekvensomriktaren monteras direkt på plats, även i applikationer där regelbunden spolning förekommer, utan behov av ett separat elskåp. För bästa livslängd rekommenderas att enheten skyddas mot snö och direkt solljus.
Utgångsfilter bör användas när långa motorkablar installeras mellan växelriktaren och motorn. De minskar stigtiden och toppspänningen, vilket hjälper till att skydda motorn från överdriven elektrisk belastning. Filtrets extra induktans balanserar effekterna av kabelkapacitans och minskar spänningstopparna i utgångsvågformen, vilket förhindrar potentiella motorskador. Utgångsfilter rekommenderas också när en motor utan växelriktarklassning används, vilket ger ytterligare skydd och säkerställer säker och tillförlitlig drift.
Kan jag ansluta mer än en motor till utgången på min frekvensomriktare?
Det är möjligt att ansluta mer än en motor till utgången på en frekvensomriktare, förutsatt att vissa villkor är uppfyllda. Varje motor måste skyddas av sin egen individuella termiska överbelastning för att säkerställa säker drift.
Motorkablarnas totala längd får inte överstiga de gränser som anges i frekvensomriktarens användarhandbok. Ett utgångsfilter rekommenderas i samtliga fall, eftersom det gör att den maximalt tillåtna motorkabellängden kan förlängas med 50 %.
När du väljer en frekvensomriktare är det viktigt att beakta den totala strömmen som krävs. Detta görs genom att lägga ihop märkströmmarna för alla anslutna motorer och välja en enhet med tillräcklig märkströmskapacitet för att hantera den kombinerade belastningen.
Slutligen måste alla motorer förbli permanent anslutna till frekvensomriktaren. De kan inte startas eller stoppas individuellt medan frekvensomriktaren är aktiverad.
Kan jag använda längre motorkablar med min frekvensomriktare?
Ja, motorkablar kan förlängas utöver standardgränserna med hjälp av ett utgångsfilter. Normalt definieras den maximala kabellängden i produktens användarhandbok – för skärmade kablar är detta det angivna värdet, och för oskärmade kablar är det 150 % av det värdet. Genom att montera ett utgångsfilter kan dessa gränser ökas till 200 % för skärmade kablar och 300 % för oskärmade kablar.
Om användarhandboken till exempel anger en maximal kabellängd på 25 m:
Skärmad kabel: 25 m utan filter → 50 m med filter
Oskärmad kabel: 37,5 m (150 %) utan filter → 75 m med filter
Att använda ett utgångsfilter på detta sätt bidrar till säker drift och skyddar motorn och kabeln från överdriven spänningsbelastning.
Vad gör höljet pålitligt?
Det väggmonterade höljet är konstruerat för att skydda elektroniken i krävande miljöer och utomhusmiljöer. Det uppfyller kapslingsklass IP66, vilket ger ett starkt skydd mot vatten, damm och andra föroreningar. Tack vare detta kan frekvensomriktaren monteras direkt på plats, även i applikationer där regelbunden spolning förekommer, utan behov av ett separat elskåp. För bästa livslängd rekommenderas att enheten skyddas mot snö och direkt solljus.
