Datablad
0–10 V potentiometer | AV-läge | 24 V matning
Produktbeskrivning

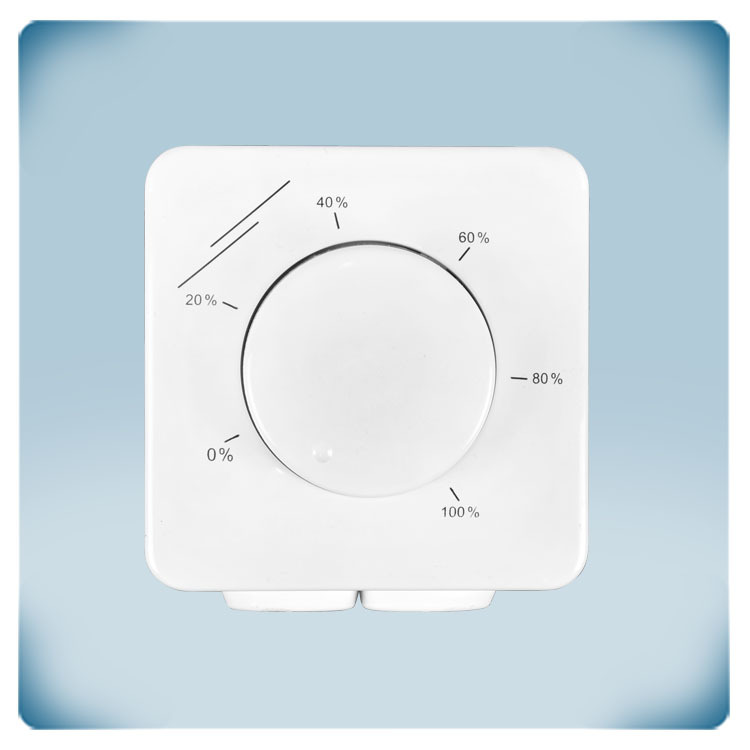

MTPNG010-AT är konstruerad för styrtillämpningar i ventilationssystem och för användning med varvtalsregulatorer eller frekvensomriktare. Den drivs med en matningsspänning på 15–24 V AC eller 18–34 V DC.

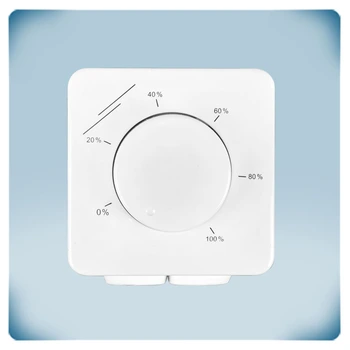

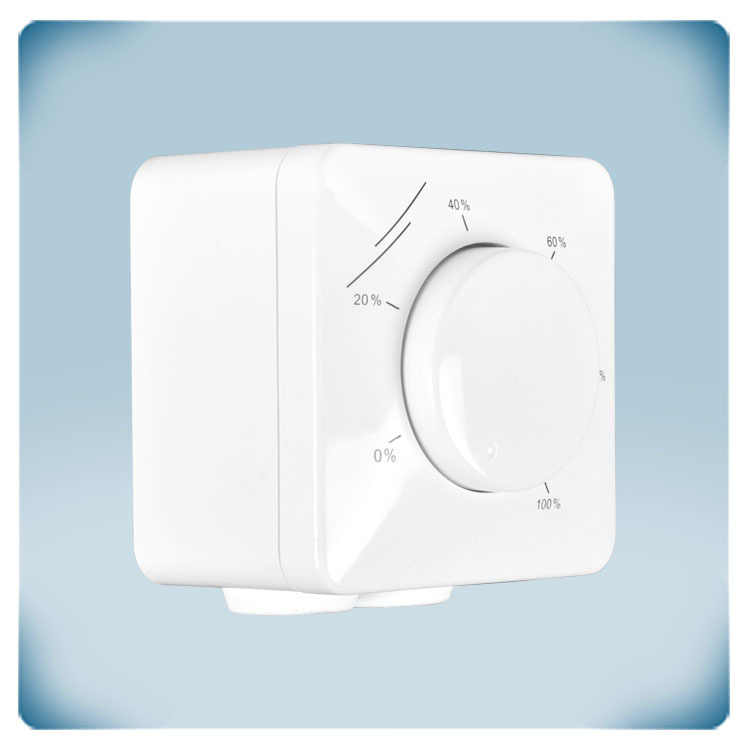

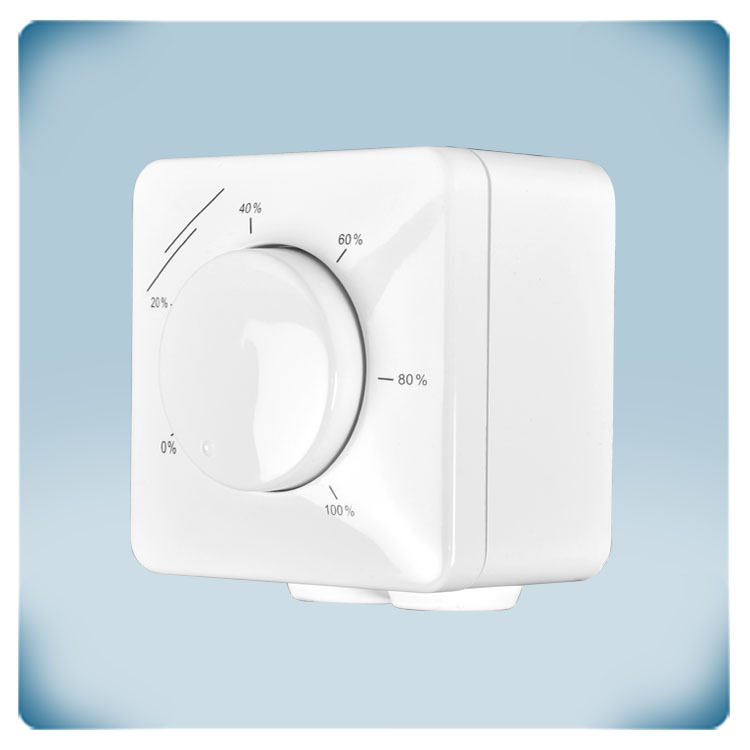

Enheten ger en steglöst justerbar utsignal som regleras med en manuell vridknapp. I AV-läget kan styrsignalen stängas av genom att vrida knappen moturs. Minimi- och maximivärdena för utsignalen kan justeras med hjälp av två trimpotentiometrar inom områdena 0–7 V DC respektive 3–10 V DC.

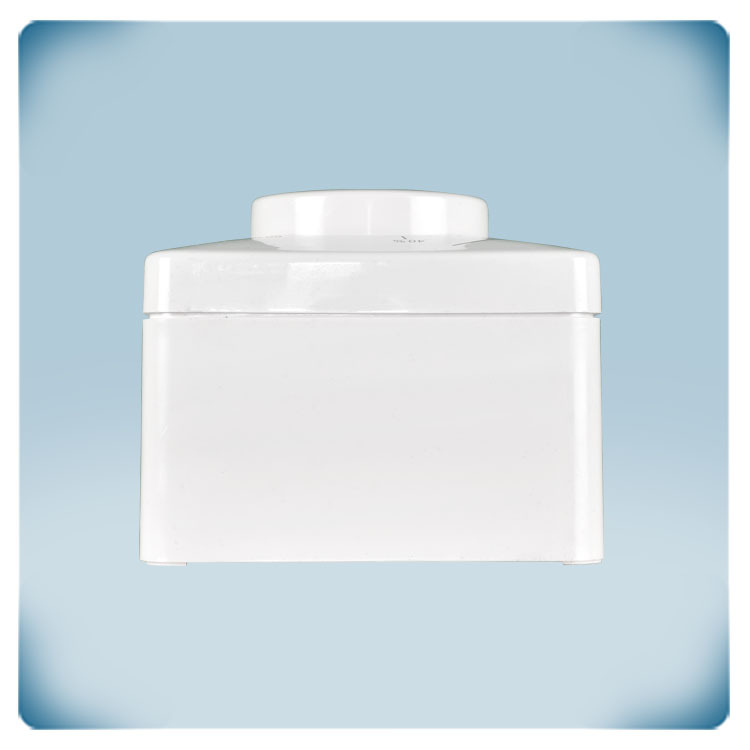

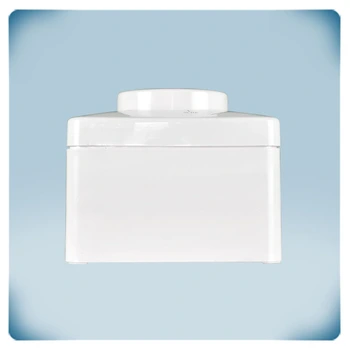

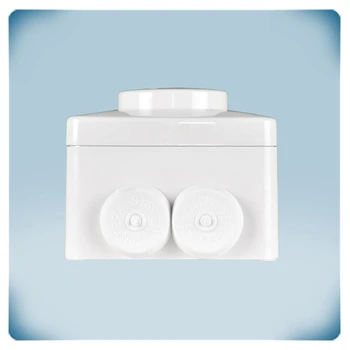

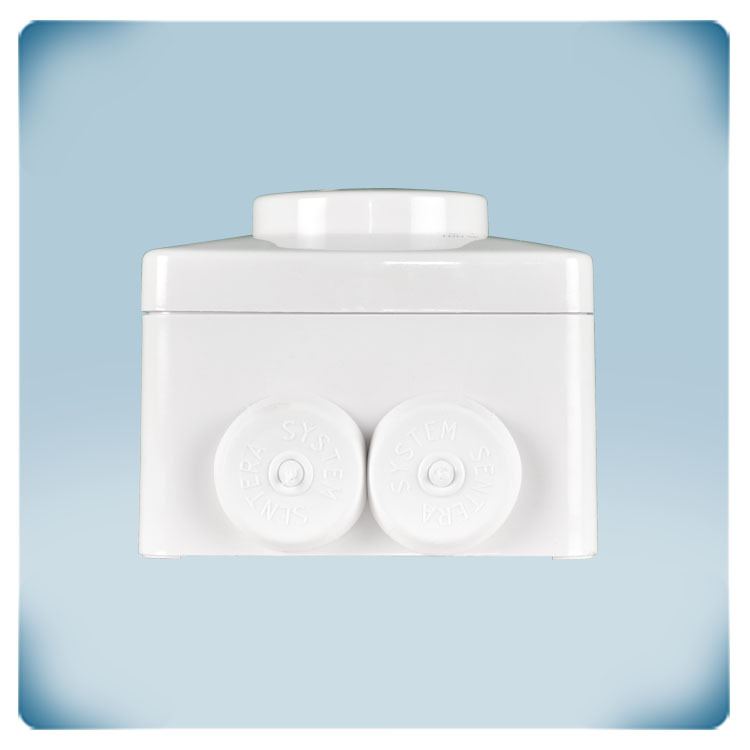

MTPNG010-AT är monterad i ett stänkskyddat hölje som är lämpligt för både infälld montering (IP44) och utanpåliggande montering (IP54).
Ytterligare specifikationer och beskrivning
Vad är syftet med en 0–10 V-potentiometer?
Styrsignalen (potentiometerns utgångssignal) ökar eller minskar beroende på vridknappens position. Den kan styra en EC-fläkt eller ett spjällställdon direkt. Detta är den vanligaste typen av styrsignal. Potentiometern kan även användas för fjärrstyrning av varvtalsregulatorer för AC-fläktar med en analog ingång (till exempel serierna EVS och MVS) eller frekvensomriktare (serien FI-E). Ett exempel på användning är att montera potentiometern i ett kontorsutrymme medan fläktens varvtalsregulator är placerad i ett teknikrum eller elskåp. Detta ger en bekväm och effektiv styrning av HVAC-utrustningen.
Varför används 24 V ofta i HVAC-system?
En matningsspänning på 24 VDC eller 24 VAC används i stor utsträckning inom HVAC-branschen, främst av säkerhets-, effektivitets- och kompatibilitetsskäl. Lägre spänningar är säkrare för både utrustning och människor. De minskar risken för elektriska stötar och klassificeras i allmänhet som lågspänning, vilket gör dem bättre lämpade för HVAC-system i bostäder och kommersiella byggnader. Många HVAC-styrsystem, inklusive termostater, sensorer och andra elektroniska komponenter, är konstruerade för att fungera vid 24 V. Denna standardisering säkerställer kompatibilitet mellan komponenter från olika tillverkare och gör det enklare för installatörer och tekniker att arbeta med olika typer av utrustning. Drift med lägre spänning kan också bidra till bättre energieffektivitet genom att minska effektförluster och värmeavgivning, särskilt i styrkretsar och elektroniska enheter. Dessutom kan komponenter med lägre spänning förlänga den elektroniska utrustningens livslängd. Sentera erbjuder ett brett sortiment av högkvalitativa 24 V-nätaggregat med skydd mot överspänning och överbelastning.
Styrsignalen (potentiometerns utgångssignal) ökar eller minskar beroende på vridknappens position. Den kan styra en EC-fläkt eller ett spjällställdon direkt. Detta är den vanligaste typen av styrsignal. Potentiometern kan även användas för fjärrstyrning av varvtalsregulatorer för AC-fläktar med en analog ingång (till exempel serierna EVS och MVS) eller frekvensomriktare (serien FI-E). Ett exempel på användning är att montera potentiometern i ett kontorsutrymme medan fläktens varvtalsregulator är placerad i ett teknikrum eller elskåp. Detta ger en bekväm och effektiv styrning av HVAC-utrustningen.
Varför används 24 V ofta i HVAC-system?
En matningsspänning på 24 VDC eller 24 VAC används i stor utsträckning inom HVAC-branschen, främst av säkerhets-, effektivitets- och kompatibilitetsskäl. Lägre spänningar är säkrare för både utrustning och människor. De minskar risken för elektriska stötar och klassificeras i allmänhet som lågspänning, vilket gör dem bättre lämpade för HVAC-system i bostäder och kommersiella byggnader. Många HVAC-styrsystem, inklusive termostater, sensorer och andra elektroniska komponenter, är konstruerade för att fungera vid 24 V. Denna standardisering säkerställer kompatibilitet mellan komponenter från olika tillverkare och gör det enklare för installatörer och tekniker att arbeta med olika typer av utrustning. Drift med lägre spänning kan också bidra till bättre energieffektivitet genom att minska effektförluster och värmeavgivning, särskilt i styrkretsar och elektroniska enheter. Dessutom kan komponenter med lägre spänning förlänga den elektroniska utrustningens livslängd. Sentera erbjuder ett brett sortiment av högkvalitativa 24 V-nätaggregat med skydd mot överspänning och överbelastning.
Vad är syftet med en HVAC-potentiometer?
Styrsignalen (potentiometerns utgångssignal) ökar eller minskar beroende på vridknappens position. Signalen kan styra EC-fläktar eller spjällställdon direkt. Den kan även användas för fjärrstyrning av varvtalsregulatorer för AC-fläktar (till exempel Senteras serier EVS och MVS) eller frekvensomriktare (serien FI-E). Ett exempel på användning är att installera potentiometern i ett vardagsrum medan fläktens varvtalsregulator är placerad i ett teknikrum eller elskåp. Detta möjliggör bekväm och effektiv styrning av HVAC-utrustningen.
Styrsignalen (potentiometerns utgångssignal) ökar eller minskar beroende på vridknappens position. Signalen kan styra EC-fläktar eller spjällställdon direkt. Den kan även användas för fjärrstyrning av varvtalsregulatorer för AC-fläktar (till exempel Senteras serier EVS och MVS) eller frekvensomriktare (serien FI-E). Ett exempel på användning är att installera potentiometern i ett vardagsrum medan fläktens varvtalsregulator är placerad i ett teknikrum eller elskåp. Detta möjliggör bekväm och effektiv styrning av HVAC-utrustningen.
Varför justera styrsignalens gränsvärden i HVAC-system?
I vissa tillämpningar är det önskvärt att justera styrsignalens minimi- och maximivärden. Detta är särskilt användbart när vissa EC-motorer eller spjällställdon inte är kompatibla med alltför låga styrsignaler. För att hantera detta kan styrsignalens minimivärde ställas in med en inbyggd trimmer, vilket möjliggör optimal drift utan att utrustningens funktion eller integritet äventyras. För överdimensionerade fläktar behöver styrsignalens maximivärde justeras. Detta görs med en maximitrimmer, som effektivt begränsar fläktens maximala varvtal. Genom att ställa in dessa gränsvärden kan systemet finjusteras efter specifika behov, vilket säkerställer optimal prestanda och lång livslängd för HVAC-utrustningen.
Vilka är styrsignalens gränsvärden?
De beror på matningsspänningen till MTPND. Matningsspänningen måste ligga inom intervallet 3–15 VDC. Därefter kan minimivärdet ställas in mellan 10 och 70 % av matningsspänningen och maximivärdet mellan 30 och 100 % av matningsspänningen. Kontrollera alltid att de inställda gränsvärdena tillsammans med matningsspänningen ger en utsignal som uppfyller specifikationerna för den anslutna enheten. Om matningsspänningen till exempel är 15 VDC och den övre gränsen är inställd på 100 %, måste den anslutna enheten kunna hantera en styrsignal på upp till 15 VDC.
De beror på matningsspänningen till MTPND. Matningsspänningen måste ligga inom intervallet 3–15 VDC. Därefter kan minimivärdet ställas in mellan 10 och 70 % av matningsspänningen och maximivärdet mellan 30 och 100 % av matningsspänningen. Kontrollera alltid att de inställda gränsvärdena tillsammans med matningsspänningen ger en utsignal som uppfyller specifikationerna för den anslutna enheten. Om matningsspänningen till exempel är 15 VDC och den övre gränsen är inställd på 100 %, måste den anslutna enheten kunna hantera en styrsignal på upp till 15 VDC.

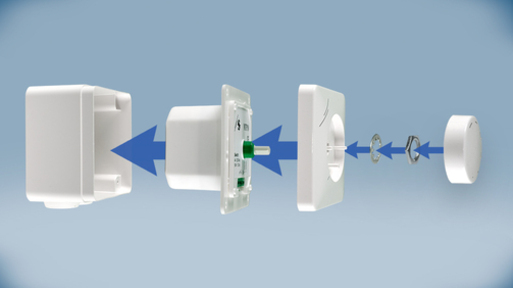

Obs! Styrsignalens minimi- och maximivärden kan justeras med trimmrarna under frontkåpan. För att komma åt dem tar du bort vridknappen genom att vrida den åt höger tills den lossnar. Skruva loss den lösa muttern för att ta bort kåpan från det yttre höljet.
Vad innebär läget OFF?
Vridknappen har ett OFF-läge. När knappen vrids helt moturs inaktiveras styrsignalen. När knappen vrids medurs klickar den ur OFF-läget. Styrsignalen hoppar då omedelbart till den inställda miniminivån. Om en EC-fläkt är ansluten till potentiometern startar den och accelererar till ett lågt varvtal. EC-fläkten kan aldrig köras med ett lägre varvtal än det inställda minimivärdet.
Vad gör höljet tillförlitligt?
Potentiometern kan väggmonteras eller infällnadsmonteras. Monteringshålen passar perfekt i europeiska standardväggdosor. Höljet är tillverkat av högkvalitativ vit ASA-plast. Materialet är UV-beständigt och skyddar mot stötar. Skyddsklassen är IP44 vid infällnadsmontage och IP54 vid väggmontage. Vid användning inomhus skyddar höljet elektroniken mot inträngning av damm, smuts och vatten. Det är enkelt att rengöra med en fuktig trasa.
