Fiche technique
Potentiomètre 0–10 V | Position OFF | Alimentation 24 V
Description du produit
Le MTPNG010-AT est conçu pour les applications de régulation dans les systèmes de ventilation et pour une utilisation avec des régulateurs de vitesse ou des variateurs de fréquence. Il fonctionne avec une tension d’alimentation de 15–24 VAC ou de 18–34 VDC.
L’appareil fournit un signal de sortie réglable en continu à l’aide d’un bouton rotatif manuel. La position OFF permet de désactiver le signal de commande en tournant le bouton dans le sens antihoraire. Les niveaux de sortie minimum et maximum peuvent être réglés à l’aide de deux potentiomètres de réglage, respectivement dans des plages de 0–7 VDC et de 3–10 VDC.
Le MTPNG010-AT est monté dans un boîtier résistant aux projections d’eau, adapté aussi bien au montage encastré (IP44) qu’au montage en saillie (IP54).
Spécifications et descriptions supplémentaires
Quel est le rôle d’un potentiomètre HVAC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut piloter directement des ventilateurs EC ou des servomoteurs de registre. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (tels que les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E). Un exemple concret consiste à installer le potentiomètre dans le salon, tandis que le régulateur de vitesse se trouve dans le local technique ou l’armoire électrique. Cette configuration permet de commander les équipements HVAC de manière pratique et efficace.
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut piloter directement des ventilateurs EC ou des servomoteurs de registre. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (tels que les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E). Un exemple concret consiste à installer le potentiomètre dans le salon, tandis que le régulateur de vitesse se trouve dans le local technique ou l’armoire électrique. Cette configuration permet de commander les équipements HVAC de manière pratique et efficace.
Pourquoi le 24 V est-il couramment utilisé dans les systèmes HVAC ?
Le 24 VDC ou 24 VAC est une tension d’alimentation couramment utilisée dans le secteur HVAC. Son utilisation généralisée repose principalement sur des considérations de sécurité, d’efficacité et de compatibilité. Les tensions plus faibles sont plus sûres, tant pour les équipements que pour les personnes. Elles réduisent le risque de choc électrique et relèvent généralement de la catégorie des très basses tensions, ce qui les rend particulièrement adaptées aux systèmes HVAC résidentiels et commerciaux. De nombreux systèmes de régulation HVAC, notamment les thermostats, les capteurs et autres composants électroniques, sont conçus pour fonctionner en 24 volts. Cette standardisation garantit la compatibilité entre différents composants provenant de différents fabricants et facilite ainsi le travail des installateurs et des techniciens avec une large gamme d’équipements. Le fonctionnement à des tensions plus faibles peut contribuer à une meilleure efficacité énergétique. Il permet de réduire les pertes de puissance et le dégagement de chaleur, notamment dans les circuits de commande et les appareils électroniques. De plus, l’utilisation de composants basse tension peut contribuer à prolonger la durée de vie des composants électroniques. Sentera propose une gamme d’alimentations 24 V de haute qualité avec protection contre les surtensions et les surcharges.
Le 24 VDC ou 24 VAC est une tension d’alimentation couramment utilisée dans le secteur HVAC. Son utilisation généralisée repose principalement sur des considérations de sécurité, d’efficacité et de compatibilité. Les tensions plus faibles sont plus sûres, tant pour les équipements que pour les personnes. Elles réduisent le risque de choc électrique et relèvent généralement de la catégorie des très basses tensions, ce qui les rend particulièrement adaptées aux systèmes HVAC résidentiels et commerciaux. De nombreux systèmes de régulation HVAC, notamment les thermostats, les capteurs et autres composants électroniques, sont conçus pour fonctionner en 24 volts. Cette standardisation garantit la compatibilité entre différents composants provenant de différents fabricants et facilite ainsi le travail des installateurs et des techniciens avec une large gamme d’équipements. Le fonctionnement à des tensions plus faibles peut contribuer à une meilleure efficacité énergétique. Il permet de réduire les pertes de puissance et le dégagement de chaleur, notamment dans les circuits de commande et les appareils électroniques. De plus, l’utilisation de composants basse tension peut contribuer à prolonger la durée de vie des composants électroniques. Sentera propose une gamme d’alimentations 24 V de haute qualité avec protection contre les surtensions et les surcharges.
Pourquoi faut-il ajuster les limites du signal de commande dans les systèmes HVAC ?
Dans certaines applications, il est souhaitable de régler les limites inférieure et supérieure du signal de commande. Cela est particulièrement utile lorsque certains moteurs EC ou servomoteurs de registre ne sont pas compatibles avec des signaux de commande très faibles. Pour y remédier, la limite inférieure du signal de commande peut être réglée à l’aide d’un potentiomètre de réglage intégré, afin de garantir un fonctionnement optimal sans compromettre la durée de vie de l’équipement. À l’inverse, une limitation de la valeur maximale du signal de commande peut être nécessaire pour les ventilateurs surdimensionnés. Cette limitation s’effectue à l’aide du potentiomètre de réglage du maximum, ce qui permet de limiter la vitesse maximale du ventilateur. Grâce à ces limites réglables, le système peut être configuré avec précision en fonction des besoins, pour garantir des performances optimales et une longue durée de vie des équipements HVAC.
Dans certaines applications, il est souhaitable de régler les limites inférieure et supérieure du signal de commande. Cela est particulièrement utile lorsque certains moteurs EC ou servomoteurs de registre ne sont pas compatibles avec des signaux de commande très faibles. Pour y remédier, la limite inférieure du signal de commande peut être réglée à l’aide d’un potentiomètre de réglage intégré, afin de garantir un fonctionnement optimal sans compromettre la durée de vie de l’équipement. À l’inverse, une limitation de la valeur maximale du signal de commande peut être nécessaire pour les ventilateurs surdimensionnés. Cette limitation s’effectue à l’aide du potentiomètre de réglage du maximum, ce qui permet de limiter la vitesse maximale du ventilateur. Grâce à ces limites réglables, le système peut être configuré avec précision en fonction des besoins, pour garantir des performances optimales et une longue durée de vie des équipements HVAC.
Remarque : la valeur minimale et la valeur maximale du signal de commande peuvent être réglées à l’aide des potentiomètres de réglage situés sous le couvercle frontal. Pour y accéder, retirez le bouton en le tournant vers la droite jusqu’à ce qu’il se déboîte. Desserrez ensuite l’écrou afin de retirer le couvercle du boîtier extérieur.
Quelles sont les limites du signal de commande ?
La valeur minimale du signal de commande peut être réglée entre 0 et 7 VDC. La valeur maximale du signal de commande peut être réglée entre 3 et 10 VDC. Veillez toujours à ce que les limites réglées génèrent un signal de commande conforme aux spécifications de l’appareil raccordé. Par exemple, avec une tension d’alimentation de 15 VDC et une valeur maximale réglée à 100 %, l’appareil raccordé doit être capable de traiter un signal de commande allant jusqu’à 15 VDC.
Quelle est la fonction de la position OFF ?
Le bouton rotatif dispose d’une position OFF : lorsqu’il est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton est tourné dans le sens horaire, il se désengage de la position OFF. Le signal de commande passe immédiatement à la valeur minimale réglée. Si un ventilateur EC est raccordé au potentiomètre, celui-ci démarre et accélère jusqu’à la vitesse minimale. Le ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale sélectionnée.
Le bouton rotatif dispose d’une position OFF : lorsqu’il est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton est tourné dans le sens horaire, il se désengage de la position OFF. Le signal de commande passe immédiatement à la valeur minimale réglée. Si un ventilateur EC est raccordé au potentiomètre, celui-ci démarre et accélère jusqu’à la vitesse minimale. Le ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale sélectionnée.

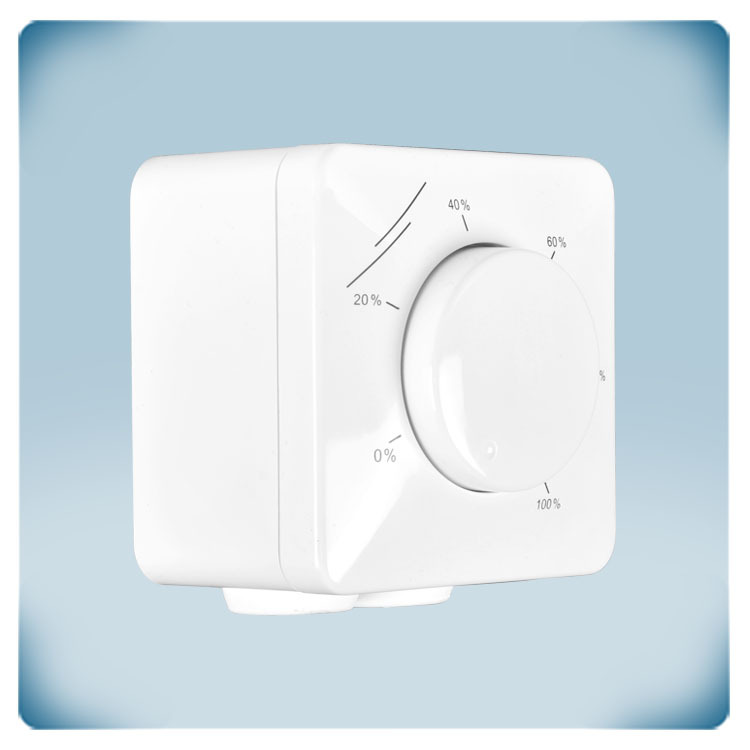

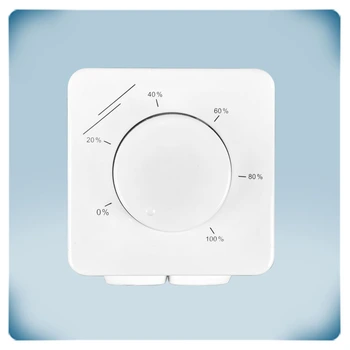

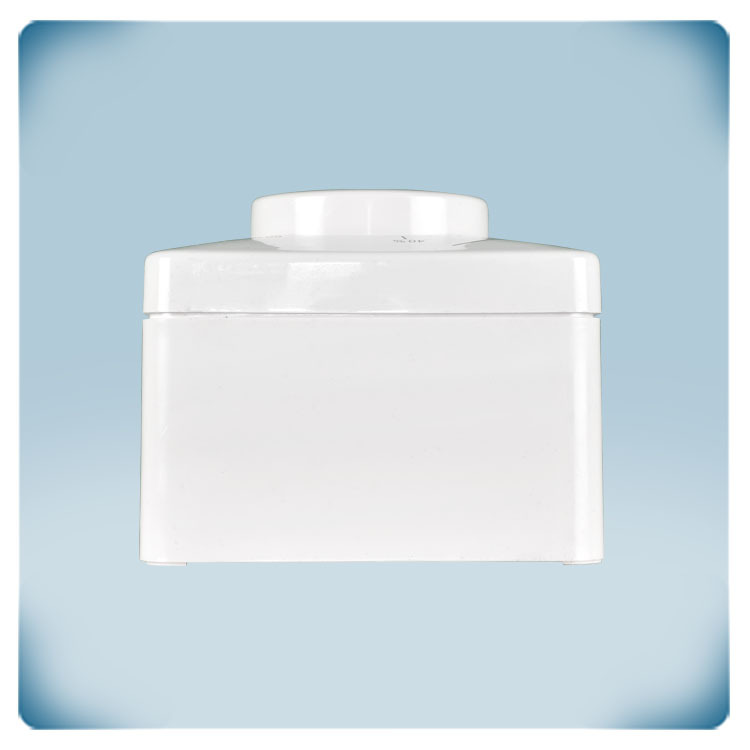

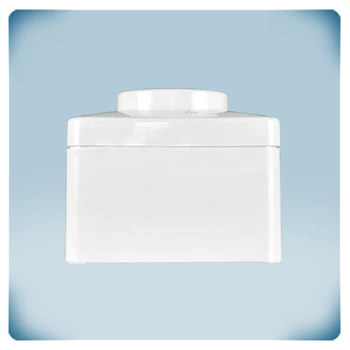

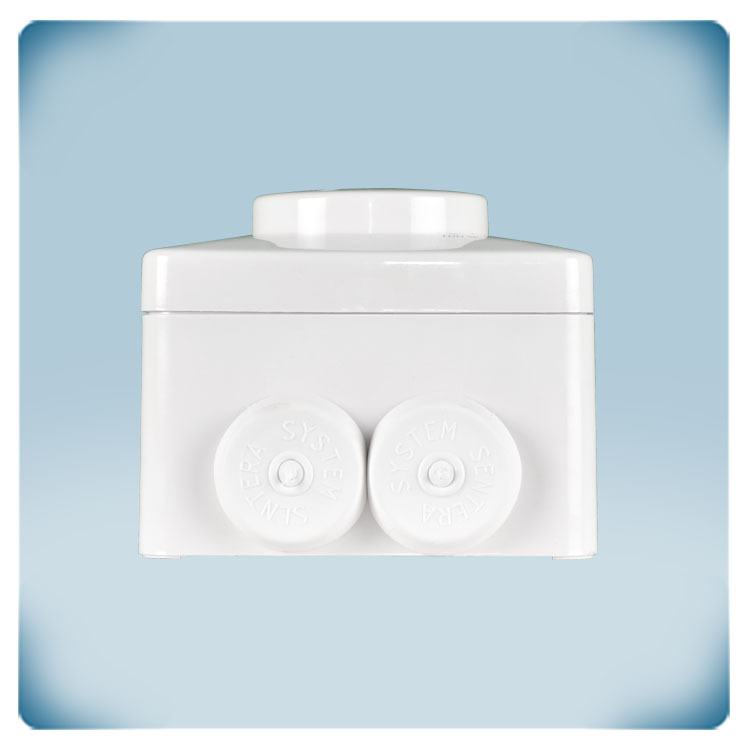

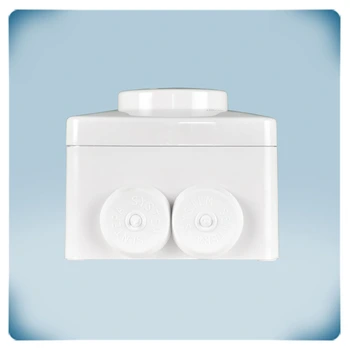

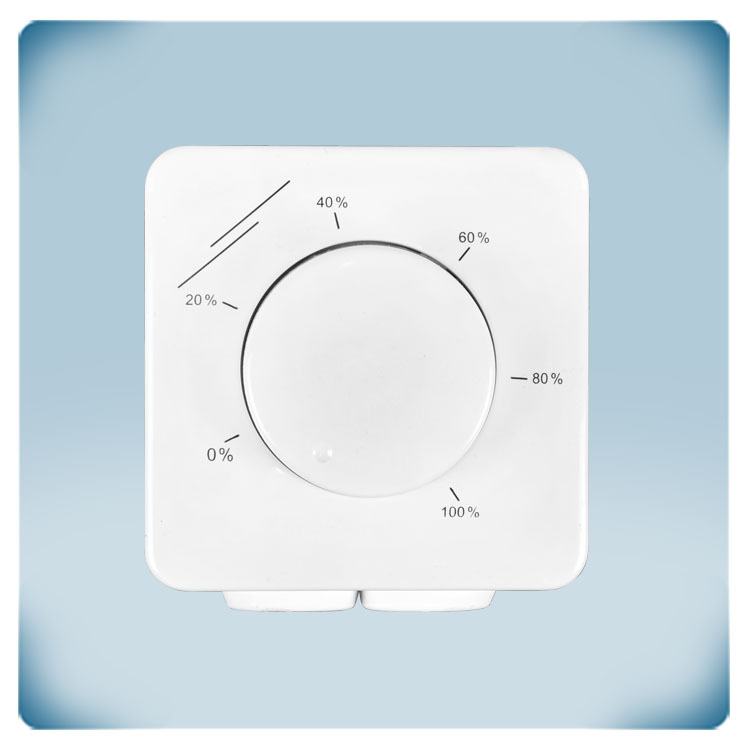

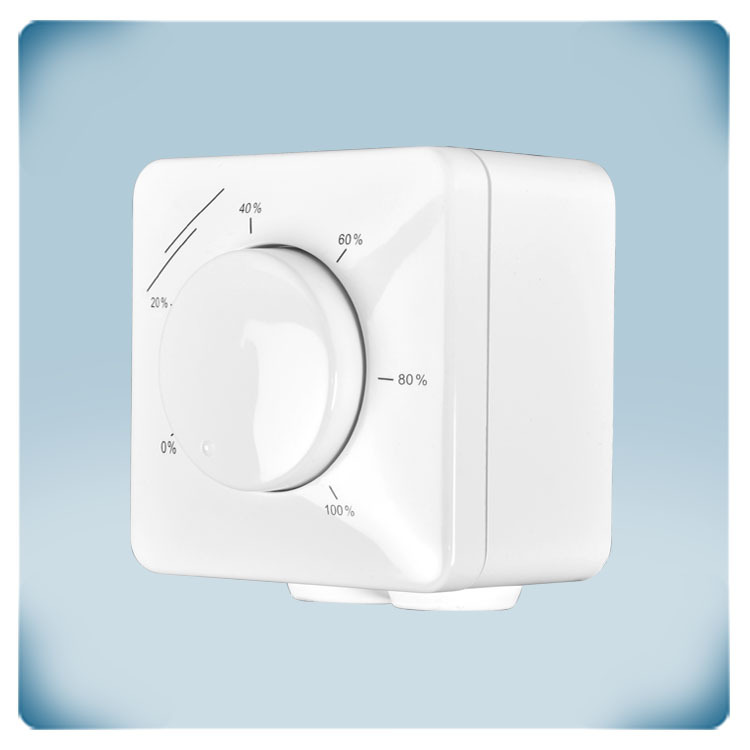

Qu’est-ce qui rend le boîtier fiable ?
Ce potentiomètre peut être monté en saillie ou encastré dans le mur. Les trous de fixation sont parfaitement adaptés aux boîtes d’encastrement européennes standard. Le boîtier est fabriqué en plastique ASA de haute qualité, dans une agréable couleur crème. Le matériau est résistant aux UV et aux chocs. L’indice de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Il protège l’électronique, dans les applications intérieures, contre la pénétration de poussière, de saleté et d’eau. Le boîtier se nettoie facilement avec un chiffon humide et est simple à installer : seuls quelques outils courants sont nécessaires.
Ce potentiomètre peut être monté en saillie ou encastré dans le mur. Les trous de fixation sont parfaitement adaptés aux boîtes d’encastrement européennes standard. Le boîtier est fabriqué en plastique ASA de haute qualité, dans une agréable couleur crème. Le matériau est résistant aux UV et aux chocs. L’indice de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Il protège l’électronique, dans les applications intérieures, contre la pénétration de poussière, de saleté et d’eau. Le boîtier se nettoie facilement avec un chiffon humide et est simple à installer : seuls quelques outils courants sont nécessaires.
