Техническа спецификация
Потенциометър 0–10 V | Позиция OFF | Захранване 24 V
Описание на продукта
MTPNG010-AT е предназначен за приложения за управление във вентилационни системи и за използване с регулатори на скоростта или честотни преобразуватели. Работи с захранващо напрежение 15-24 VAC или 18-34 VDC.
Устройството осигурява плавно регулируем изходен сигнал, който може да се настройва с помощта на ротационно копче. Позицията OFF позволява деактивиране на управляващия сигнал чрез завъртане на копчето обратно на часовниковата стрелка. Минималното и максималното ниво на изходния сигнал могат да се регулират с помощта на два тримера в диапазони съответно 0-7 VDC и 3-10 VDC.
MTPNG010-AT е монтиран в корпус, защитен от пръски, подходящ както за вграден монтаж (IP44), така и за повърхностен монтаж (IP54).
Допълнителни спецификации и описание
Какво е предназначението на потенциометър 0–10 V?
Управляващият сигнал (изходният сигнал на потенциометъра) се увеличава или намалява в зависимост от позицията на ротационното копче. Чрез него може да се управлява директно EC вентилатор или задвижващ механизъм за клапа. Това е най-разпространеният тип управляващ сигнал. Потенциометърът може да се използва и за дистанционно управление на регулатори на скоростта на AC вентилатори с аналогов вход (например сериите EVS и MVS) или на честотни инвертори (серията FI-E). Пример за приложение е монтаж на потенциометъра в офис помещение, докато регулаторът на скоростта на вентилатора е разположен в техническо помещение или електрически шкаф. Това осигурява удобно и ефективно управление на ОВК оборудването.
Защо в ОВК системите често се използва напрежение 24 V?
Захранващото напрежение 24 VDC или 24 VAC се използва широко в ОВК индустрията. Това се дължи основно на съображения, свързани с безопасността, ефективността и съвместимостта. По-ниските напрежения са по-безопасни както за оборудването, така и за хората. Те намаляват риска от токов удар и обикновено попадат в категорията на ниските напрежения, което ги прави по-подходящи за жилищни и търговски ОВК системи. Много системи за управление на ОВК оборудване, включително термостати, сензори и други електронни компоненти, са проектирани да работят при 24 V. Тази стандартизация осигурява съвместимост между компоненти от различни производители и улеснява монтажниците и техниците при работа с разнообразно оборудване. Работата при по-ниско напрежение може да допринесе и за по-добра енергийна ефективност. Тя намалява загубите на мощност и отделянето на топлина, особено в управляващите вериги и електронните устройства. Освен това използването на компоненти за по-ниско напрежение може да удължи експлоатационния живот на електронното оборудване. Сентера предлага широка гама от висококачествени захранващи устройства 24 V със защита от пренапрежение и претоварване.
Управляващият сигнал (изходният сигнал на потенциометъра) се увеличава или намалява в зависимост от позицията на ротационното копче. Чрез него може да се управлява директно EC вентилатор или задвижващ механизъм за клапа. Това е най-разпространеният тип управляващ сигнал. Потенциометърът може да се използва и за дистанционно управление на регулатори на скоростта на AC вентилатори с аналогов вход (например сериите EVS и MVS) или на честотни инвертори (серията FI-E). Пример за приложение е монтаж на потенциометъра в офис помещение, докато регулаторът на скоростта на вентилатора е разположен в техническо помещение или електрически шкаф. Това осигурява удобно и ефективно управление на ОВК оборудването.
Защо в ОВК системите често се използва напрежение 24 V?
Захранващото напрежение 24 VDC или 24 VAC се използва широко в ОВК индустрията. Това се дължи основно на съображения, свързани с безопасността, ефективността и съвместимостта. По-ниските напрежения са по-безопасни както за оборудването, така и за хората. Те намаляват риска от токов удар и обикновено попадат в категорията на ниските напрежения, което ги прави по-подходящи за жилищни и търговски ОВК системи. Много системи за управление на ОВК оборудване, включително термостати, сензори и други електронни компоненти, са проектирани да работят при 24 V. Тази стандартизация осигурява съвместимост между компоненти от различни производители и улеснява монтажниците и техниците при работа с разнообразно оборудване. Работата при по-ниско напрежение може да допринесе и за по-добра енергийна ефективност. Тя намалява загубите на мощност и отделянето на топлина, особено в управляващите вериги и електронните устройства. Освен това използването на компоненти за по-ниско напрежение може да удължи експлоатационния живот на електронното оборудване. Сентера предлага широка гама от висококачествени захранващи устройства 24 V със защита от пренапрежение и претоварване.
Какво е предназначението на потенциометъра за ОВК системи?
Управляващият сигнал (изходният сигнал на потенциометъра) се увеличава или намалява в зависимост от позицията на ротационното копче. Този сигнал може да управлява директно EC вентилатори или задвижващи механизми за клапи. Може също да се използва за дистанционно управление на регулатори на скоростта на AC вентилатори (като сериите EVS и MVS на Сентера) или на честотни инвертори (серия FI-E). Пример за приложение е монтаж на потенциометъра в дневната, докато регулаторът на скоростта на вентилатора е разположен в техническо помещение или електрически шкаф. Така се осигурява удобно и ефективно управление на ОВК оборудването.
Управляващият сигнал (изходният сигнал на потенциометъра) се увеличава или намалява в зависимост от позицията на ротационното копче. Този сигнал може да управлява директно EC вентилатори или задвижващи механизми за клапи. Може също да се използва за дистанционно управление на регулатори на скоростта на AC вентилатори (като сериите EVS и MVS на Сентера) или на честотни инвертори (серия FI-E). Пример за приложение е монтаж на потенциометъра в дневната, докато регулаторът на скоростта на вентилатора е разположен в техническо помещение или електрически шкаф. Така се осигурява удобно и ефективно управление на ОВК оборудването.
Защо е необходимо да се регулират границите на управляващия сигнал в ОВК системите?
При някои приложения е желателно да се регулират минималната и максималната стойност на управляващия сигнал. Това е особено полезно, когато определени EC мотори или задвижващи механизми за клапи не са съвместими с прекалено ниски управляващи сигнали. За тази цел минималната стойност на управляващия сигнал може да се настройва чрез вграден тример, което позволява оптимална работа, без да се застрашава целостта на оборудването. При вентилатори с прекалено голям капацитет е необходимо да се регулира максималната стойност на управляващия сигнал. Това се извършва чрез тример за максимална стойност, който ефективно ограничава максималната скорост на вентилатора. Чрез настройването на тези граници системата може да се адаптира към конкретните изисквания, като се осигуряват оптимална работа и дълъг експлоатационен живот на ОВК оборудването.
Какви са границите на управляващия сигнал?
Те зависят от захранващото напрежение на MTPND. Захранващото напрежение трябва да бъде в диапазона 3–15 VDC. След това минималната стойност може да се настрои между 10 и 70% от захранващото напрежение, а максималната стойност — между 30 и 100% от захранващото напрежение. Винаги проверявайте дали зададените граници, в съчетание със захранващото напрежение, осигуряват изходен сигнал, съответстващ на спецификациите на свързаното устройство. Например, ако захранващото напрежение е 15 VDC и горната граница е настроена на 100%, свързаното устройство трябва да може да работи с управляващ сигнал до 15 VDC.
Те зависят от захранващото напрежение на MTPND. Захранващото напрежение трябва да бъде в диапазона 3–15 VDC. След това минималната стойност може да се настрои между 10 и 70% от захранващото напрежение, а максималната стойност — между 30 и 100% от захранващото напрежение. Винаги проверявайте дали зададените граници, в съчетание със захранващото напрежение, осигуряват изходен сигнал, съответстващ на спецификациите на свързаното устройство. Например, ако захранващото напрежение е 15 VDC и горната граница е настроена на 100%, свързаното устройство трябва да може да работи с управляващ сигнал до 15 VDC.
Забележка: Минималната и максималната стойност на управляващия сигнал могат да се регулират чрез тримерите под предния капак. За достъп до тях завъртете ротационното копче надясно, докато то се освободи. Развийте разхлабената гайка, за да свалите капака на външния корпус.
Каква е функцията на позиция OFF (ИЗКЛ.)?

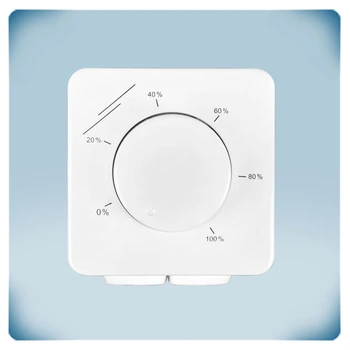

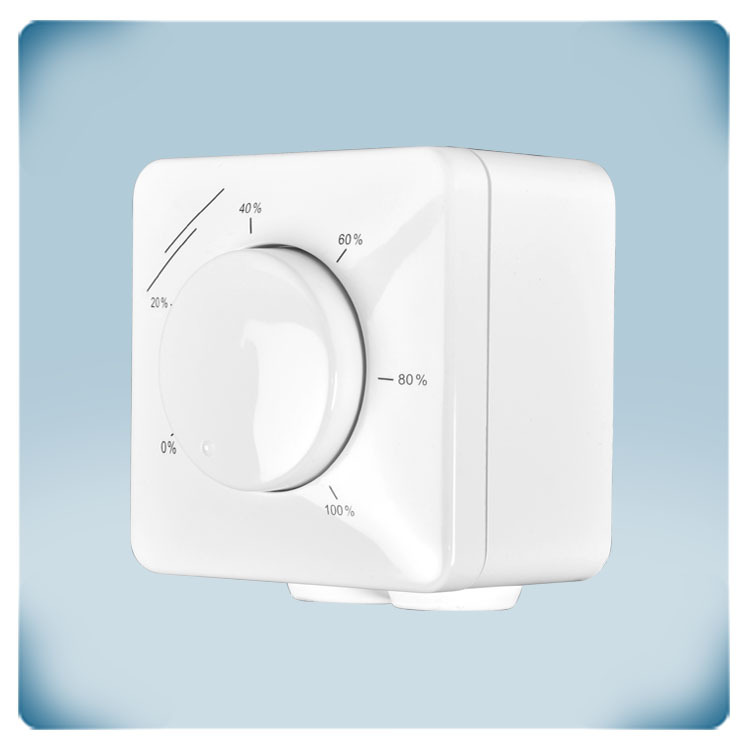

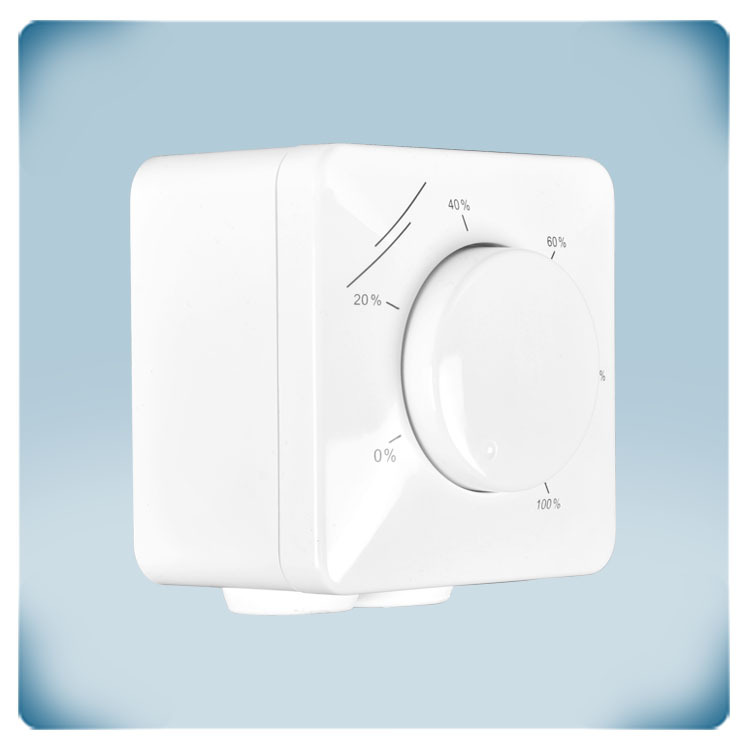

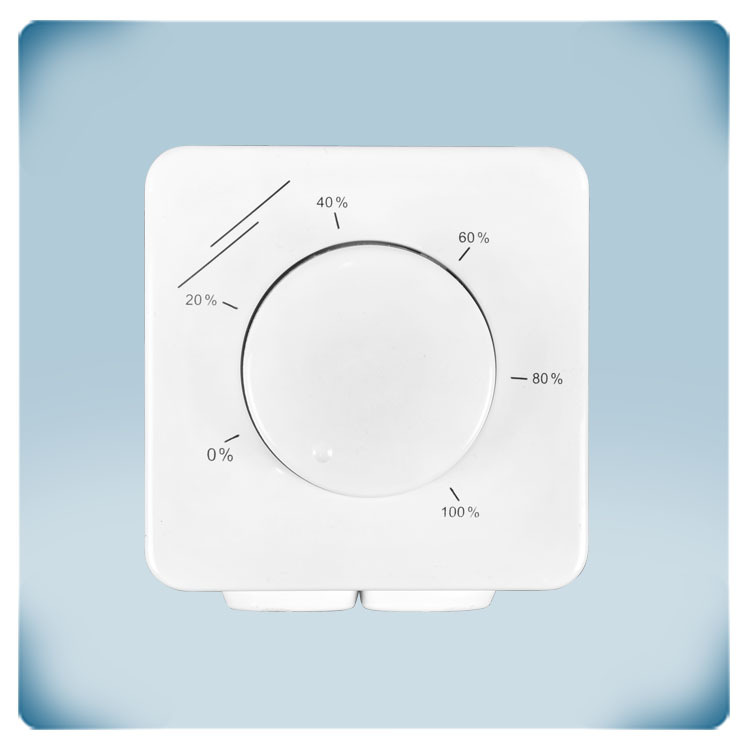

Ротационното копче има позиция OFF (ИЗКЛ.). Когато копчето се завърти докрай обратно на часовниковата стрелка, управляващият сигнал се изключва. При завъртане по посока на часовниковата стрелка копчето излиза от позиция OFF (ИЗКЛ.) с щракване. Управляващият сигнал веднага достига нивото на зададената минимална стойност. Ако към потенциометъра е свързан EC вентилатор, той ще се включи и ще започне да ускорява до ниска скорост. EC вентилаторът не може да работи със скорост под зададената минимална стойност.
Какво прави корпуса надежден?

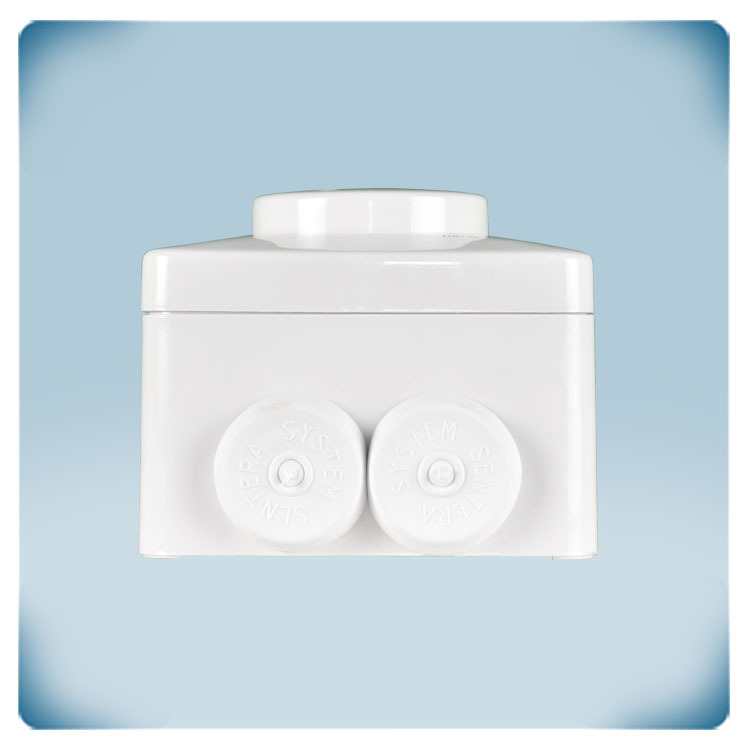

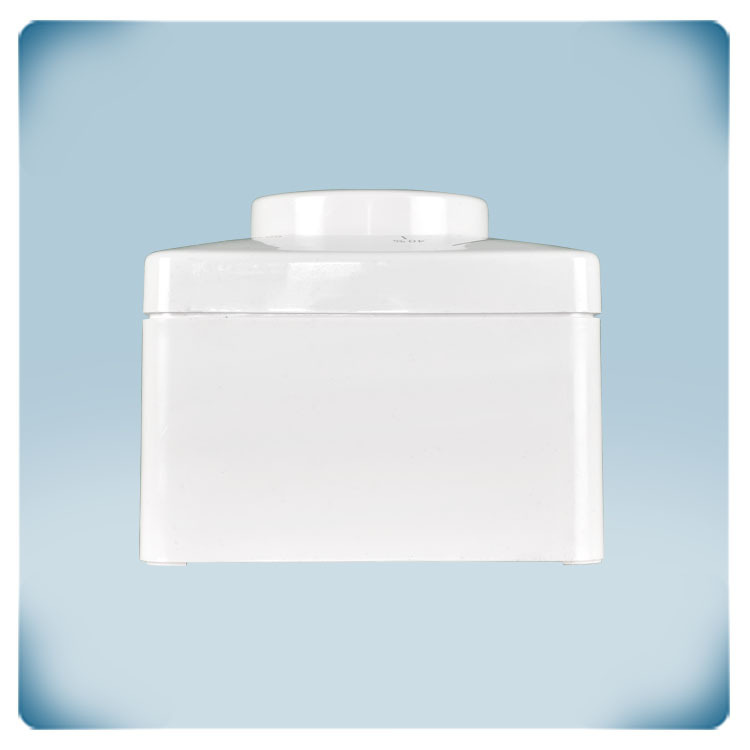

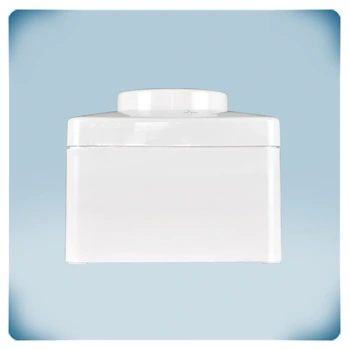

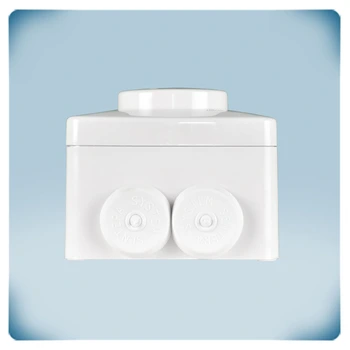

Потенциометърът може да се монтира открито на стена или вградено. Монтажните му отвори са съвместими със стандартните европейски монтажни кутии за стена. Корпусът е изработен от висококачествена бяла ASA пластмаса. Материалът е устойчив на UV лъчение и осигурява защита срещу механични удари. Степента на защита е IP44 при вграден монтаж и IP54 при открит монтаж на стена. При употреба на закрито корпусът предпазва електрониката от проникване на прах, замърсявания и вода. Корпусът се почиства лесно с влажна кърпа.
