Ürün veri sayfası

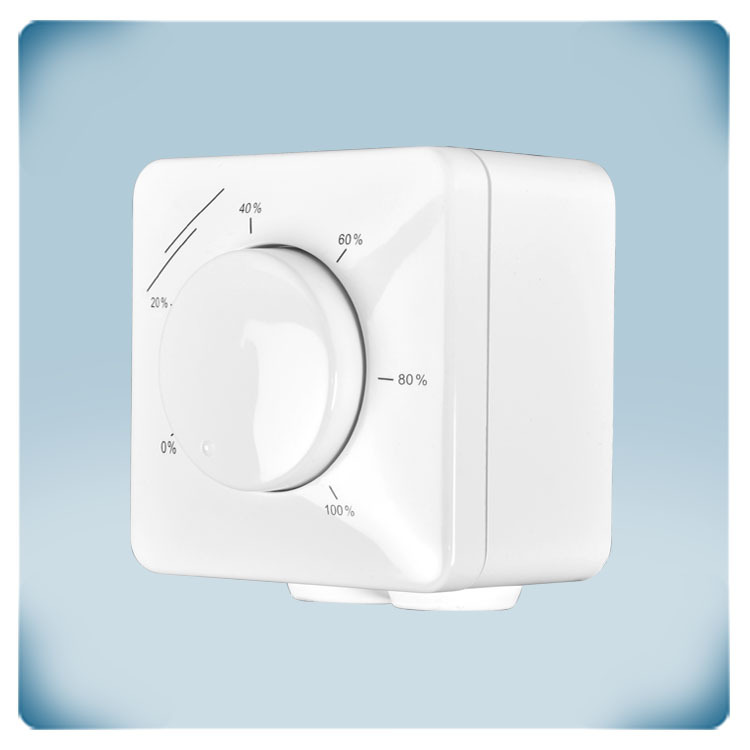

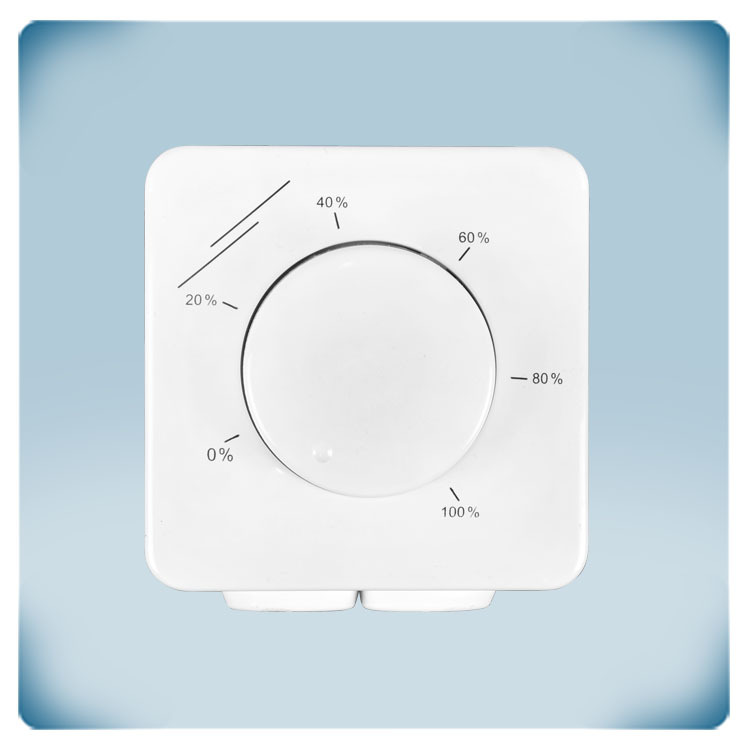

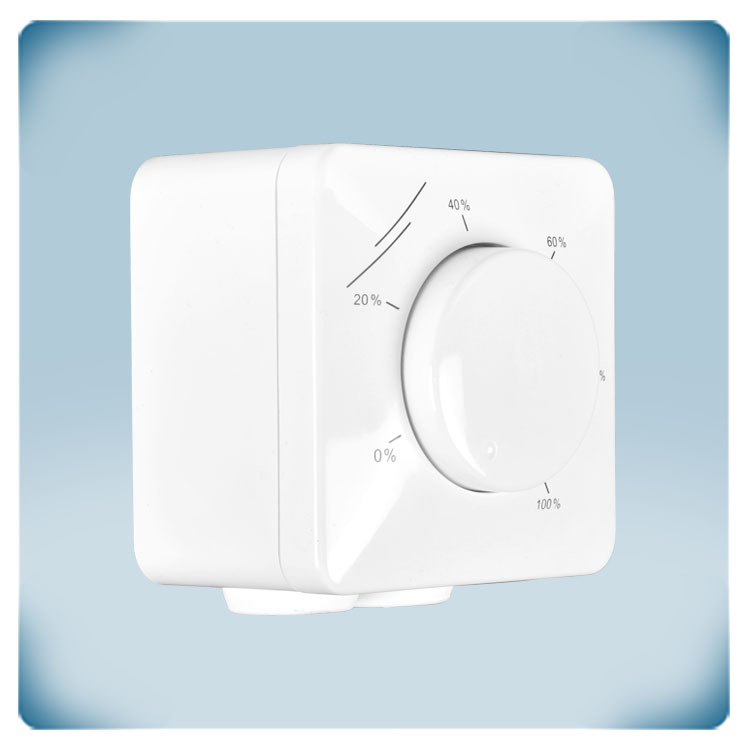

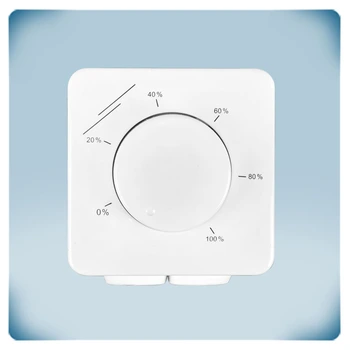

0-10 V Potansiyometre | KAPALI Konumu | 24 V Besleme
Ürün açıklaması
MTPNG010-AT, havalandırma sistemlerindeki kontrol uygulamaları ile hız kontrol cihazları veya frekans invertörleriyle kullanım için tasarlanmıştır. 15-24 VAC veya 18-34 VDC besleme gerilimiyle çalışır.
Cihaz, manuel döner düğme ile ayarlanabilen kademesiz bir çıkış sinyali sağlar. KAPALI konumu, düğme saat yönünün tersine çevrildiğinde kontrol sinyalinin devre dışı bırakılmasına olanak tanır. Minimum ve maksimum çıkış seviyeleri, iki trimer ile sırasıyla 0-7 VDC ve 3-10 VDC aralıklarında ayarlanabilir.
MTPNG010-AT, hem sıva altı (IP44) hem de sıva üstü (IP54) montaja uygun, su sıçramasına karşı korumalı bir mahfazada sunulur.
Ek özellikler ve açıklama
0–10 V Potansiyometrenin Amacı Nedir?
Kontrol sinyali (potansiyometre çıkış sinyali), döner düğmenin konumuna bağlı olarak artar veya azalır. Bu sinyal ile doğrudan bir EC fan veya klape aktüatörü kontrol edilebilir. Bu, en yaygın kontrol sinyali türüdür. Potansiyometre ayrıca analog girişli AC fan hız kontrol cihazlarını (örneğin EVS ve MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan kontrol etmek için de kullanılabilir. Örnek bir uygulama olarak, potansiyometre ofis alanına monte edilirken fan hız kontrol cihazı teknik odaya veya elektrik panosuna yerleştirilebilir. Bu düzen, HVAC ekipmanının kolay ve etkili biçimde kontrol edilmesini sağlar.
HVAC Sistemlerinde Neden Sıklıkla 24 V Kullanılır?
24 VDC veya 24 VAC besleme gerilimi HVAC sektöründe yaygın olarak kullanılır. Bunun temel nedenleri güvenlik, verimlilik ve uyumluluktur. Düşük gerilimler hem ekipman hem de insanlar için daha güvenlidir. Elektrik çarpması riskini azaltır ve genellikle alçak gerilim kategorisine girer; bu da onları konut ve ticari HVAC sistemleri için daha uygun hale getirir. Termostatlar, sensörler ve diğer elektronik bileşenler dahil olmak üzere birçok HVAC kontrol sistemi 24 V ile çalışacak şekilde tasarlanmıştır. Bu standartlaşma, farklı üreticilerin bileşenleri arasında uyumluluk sağlar ve montajcıların ve teknisyenlerin çeşitli ekipmanlarla çalışmasını kolaylaştırır. Düşük gerilimde çalışmak, özellikle kontrol devrelerinde ve elektronik cihazlarda güç kayıplarını ve ısı yayılımını azalttığı için daha iyi enerji verimliliğine de katkıda bulunabilir. Ayrıca düşük gerilimli bileşenlerin kullanılması, elektronik ekipmanın kullanım ömrünü uzatabilir. Sentera, aşırı gerilim ve aşırı yük korumalı geniş bir yüksek kaliteli 24 V güç kaynağı yelpazesi sunmaktadır.
Kontrol sinyali (potansiyometre çıkış sinyali), döner düğmenin konumuna bağlı olarak artar veya azalır. Bu sinyal ile doğrudan bir EC fan veya klape aktüatörü kontrol edilebilir. Bu, en yaygın kontrol sinyali türüdür. Potansiyometre ayrıca analog girişli AC fan hız kontrol cihazlarını (örneğin EVS ve MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan kontrol etmek için de kullanılabilir. Örnek bir uygulama olarak, potansiyometre ofis alanına monte edilirken fan hız kontrol cihazı teknik odaya veya elektrik panosuna yerleştirilebilir. Bu düzen, HVAC ekipmanının kolay ve etkili biçimde kontrol edilmesini sağlar.
HVAC Sistemlerinde Neden Sıklıkla 24 V Kullanılır?
24 VDC veya 24 VAC besleme gerilimi HVAC sektöründe yaygın olarak kullanılır. Bunun temel nedenleri güvenlik, verimlilik ve uyumluluktur. Düşük gerilimler hem ekipman hem de insanlar için daha güvenlidir. Elektrik çarpması riskini azaltır ve genellikle alçak gerilim kategorisine girer; bu da onları konut ve ticari HVAC sistemleri için daha uygun hale getirir. Termostatlar, sensörler ve diğer elektronik bileşenler dahil olmak üzere birçok HVAC kontrol sistemi 24 V ile çalışacak şekilde tasarlanmıştır. Bu standartlaşma, farklı üreticilerin bileşenleri arasında uyumluluk sağlar ve montajcıların ve teknisyenlerin çeşitli ekipmanlarla çalışmasını kolaylaştırır. Düşük gerilimde çalışmak, özellikle kontrol devrelerinde ve elektronik cihazlarda güç kayıplarını ve ısı yayılımını azalttığı için daha iyi enerji verimliliğine de katkıda bulunabilir. Ayrıca düşük gerilimli bileşenlerin kullanılması, elektronik ekipmanın kullanım ömrünü uzatabilir. Sentera, aşırı gerilim ve aşırı yük korumalı geniş bir yüksek kaliteli 24 V güç kaynağı yelpazesi sunmaktadır.
HVAC Potansiyometresinin Amacı Nedir?
Kontrol sinyali (potansiyometre çıkışı), döner düğmenin konumuna bağlı olarak artar veya azalır. Bu sinyal doğrudan EC fanları veya klape aktüatörlerini kontrol edebilir. Ayrıca AC fan hız kontrol cihazlarının (örneğin Sentera'nın EVS ve MVS serisi) veya frekans invertörlerinin (FI-E serisi) uzaktan kontrolü için de kullanılabilir. Örnek bir uygulama olarak, potansiyometre oturma odasına monte edilirken fan hız kontrol cihazı teknik odaya veya elektrik panosuna yerleştirilebilir. Bu düzen, HVAC ekipmanının kolay ve etkili biçimde kontrol edilmesini sağlar.
Kontrol sinyali (potansiyometre çıkışı), döner düğmenin konumuna bağlı olarak artar veya azalır. Bu sinyal doğrudan EC fanları veya klape aktüatörlerini kontrol edebilir. Ayrıca AC fan hız kontrol cihazlarının (örneğin Sentera'nın EVS ve MVS serisi) veya frekans invertörlerinin (FI-E serisi) uzaktan kontrolü için de kullanılabilir. Örnek bir uygulama olarak, potansiyometre oturma odasına monte edilirken fan hız kontrol cihazı teknik odaya veya elektrik panosuna yerleştirilebilir. Bu düzen, HVAC ekipmanının kolay ve etkili biçimde kontrol edilmesini sağlar.
HVAC Sistemlerinde Kontrol Sinyali Limitleri Neden Ayarlanır?
Bazı uygulamalarda, kontrol sinyalinin minimum ve maksimum değerlerini ayarlamak istenir. Bu, özellikle bazı EC motorların veya klape aktüatörlerinin aşırı düşük kontrol sinyalleriyle uyumlu olmadığı durumlarda faydalıdır. Bunu çözmek için kontrol sinyalinin minimum değeri, dahili bir trimer ile ayarlanabilir; böylece ekipmanın bütünlüğünden ödün vermeden en uygun çalışma sağlanır. Fazla büyük boyutlandırılmış fanlarla çalışırken ise kontrol sinyalinin maksimum değerinin ayarlanması gerekir. Bu, maksimum trimer ile yapılır ve maksimum fan hızını etkili biçimde sınırlar. Bu limitler ayarlanarak sistem, özel gereksinimlere göre ince ayarlanabilir; böylece HVAC ekipmanının en iyi performansı ve uzun kullanım ömrü sağlanır.
Kontrol Sinyalinin Limitleri Nelerdir?
Bunlar MTPND besleme gerilimine bağlıdır. Besleme gerilimi 3–15 VDC aralığında olmalıdır. Minimum değer bu durumda besleme geriliminin %10 ile %70'i arasında, maksimum değer ise besleme geriliminin %30 ile %100'ü arasında ayarlanabilir. Belirlediğiniz limitlerin besleme gerilimiyle birleşiminin, bağlı cihazın teknik özelliklerine uygun bir çıkış sinyali oluşturduğundan daima emin olun. Örneğin besleme gerilimi 15 VDC ve üst limit %100 olarak ayarlanmışsa, bağlı cihaz 15 VDC'ye kadar bir kontrol sinyalini kaldırabilmelidir.
Bunlar MTPND besleme gerilimine bağlıdır. Besleme gerilimi 3–15 VDC aralığında olmalıdır. Minimum değer bu durumda besleme geriliminin %10 ile %70'i arasında, maksimum değer ise besleme geriliminin %30 ile %100'ü arasında ayarlanabilir. Belirlediğiniz limitlerin besleme gerilimiyle birleşiminin, bağlı cihazın teknik özelliklerine uygun bir çıkış sinyali oluşturduğundan daima emin olun. Örneğin besleme gerilimi 15 VDC ve üst limit %100 olarak ayarlanmışsa, bağlı cihaz 15 VDC'ye kadar bir kontrol sinyalini kaldırabilmelidir.
Not: Kontrol sinyalinin minimum ve maksimum değerleri, ön kapağın altındaki trimerlerle ayarlanabilir. Trimerlere ulaşmak için döner düğmeyi sağa doğru çevirerek yerinden çıkarın. Dış mahfazanın kapağını çıkarmak için gevşek somunu sökün.
KAPALI Konumu Ne İşe Yarar?
Döner düğmenin bir KAPALI (OFF) konumu vardır. Düğme tamamen saat yönünün tersine çevrildiğinde kontrol sinyali devre dışı kalır. Düğme saat yönünde çevrildiğinde, KAPALI konumundan klik sesiyle çıkar. Kontrol sinyali anında ayarlanan minimum seviyeye atlar. Potansiyometreye bir EC fan bağlıysa, fan çalışmaya başlar ve düşük hıza doğru hızlanır. EC fan hiçbir zaman ayarlanan minimum hızın altında çalışamaz.

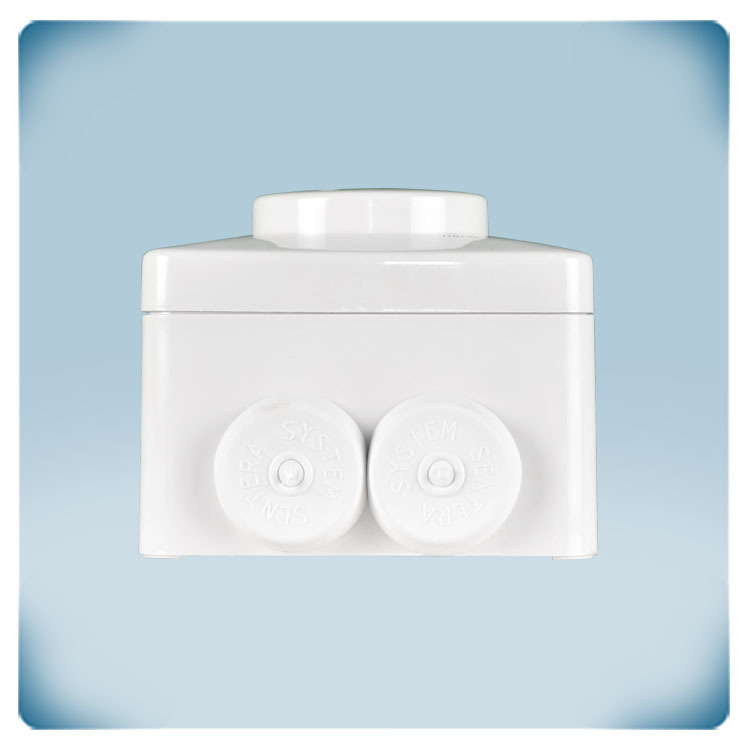

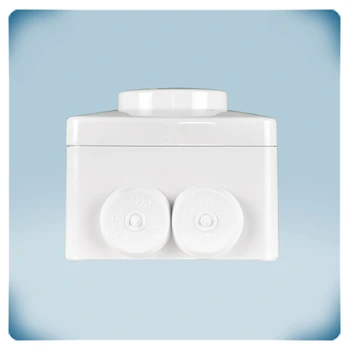

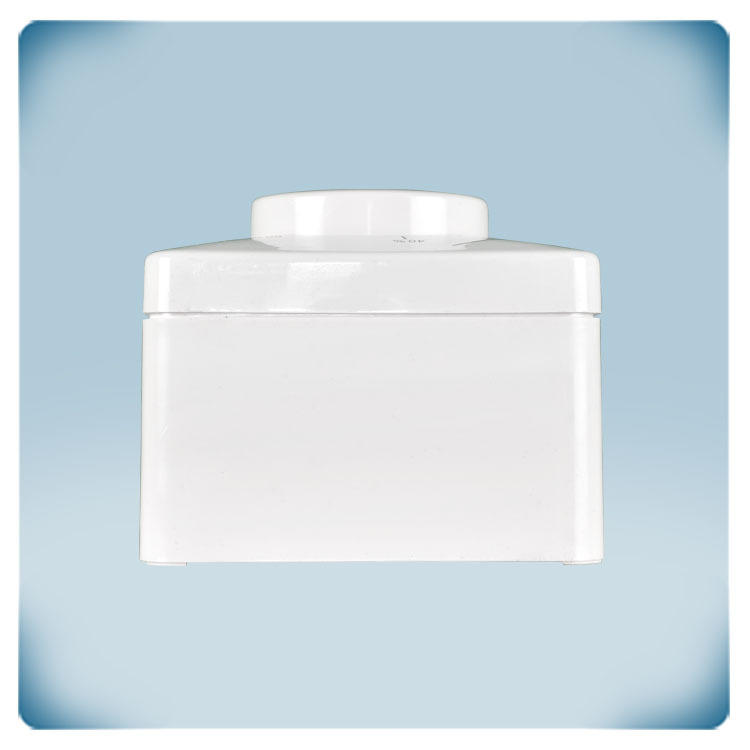

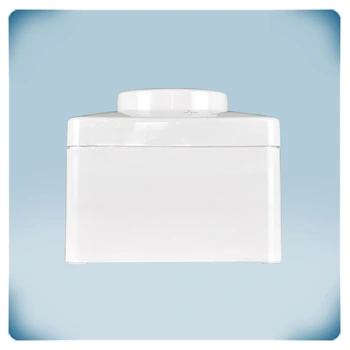

Mahfazayı Güvenilir Kılan Nedir?
Potansiyometre sıva üstü veya sıva altı olarak monte edilebilir. Montaj delikleri standart Avrupa tipi duvar kutularına tam olarak uyar. Mahfaza yüksek kaliteli beyaz ASA plastikten üretilmiştir. Malzeme UV'ye dayanıklıdır ve darbelere karşı koruma sağlar. Koruma sınıfı, sıva altı montajda IP44, sıva üstü montajda IP54'tür. İç mekân uygulamalarında mahfaza, elektronik aksamı toz, kir ve suyun girişine karşı korur. Nemli bir bezle kolayca temizlenebilir.
