Scheda tecnica
Potenziometro 0–10 V | Posizione OFF | Alimentazione 24 V
Descrizione del prodotto
MTPNG010-AT è progettato per applicazioni di controllo nei sistemi di ventilazione e per l'utilizzo con regolatori di velocità o inverter di frequenza. Funziona con una tensione di alimentazione di 15–24 VAC o 18–34 VDC.

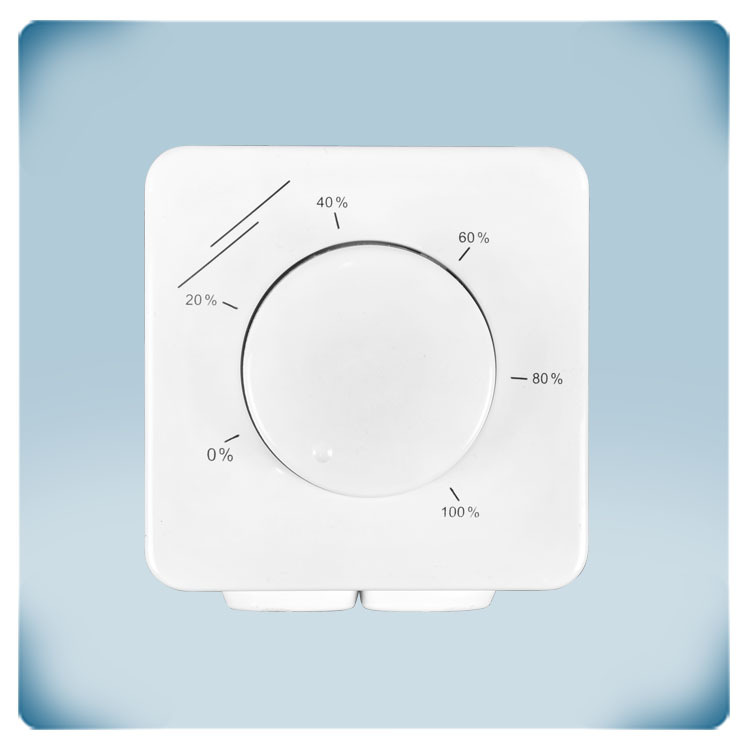

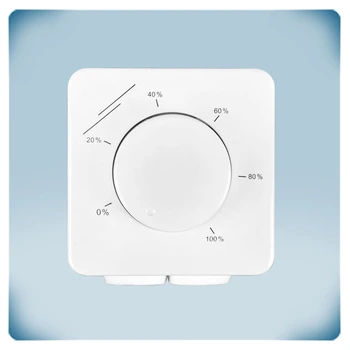

Il dispositivo fornisce un segnale di uscita continuamente variabile, regolabile tramite una manopola rotativa manuale. La posizione OFF consente di disattivare il segnale di controllo ruotando la manopola in senso antiorario. I livelli minimo e massimo del segnale di uscita possono essere regolati tramite due trimmer, rispettivamente negli intervalli 0–7 VDC e 3–10 VDC.
MTPNG010-AT è installato in un involucro resistente agli spruzzi d'acqua, adatto sia al montaggio a incasso (IP44) sia al montaggio in superficie (IP54).
Specifiche e descrizioni aggiuntive
Qual è la funzione di un potenziometro 0–10 V?
Il segnale di controllo (l'uscita del potenziometro) aumenta o diminuisce in base alla posizione della manopola rotativa. Può essere utilizzato per controllare direttamente un ventilatore EC o un attuatore per serrande ed è il tipo di segnale più comune. Può anche controllare a distanza i regolatori della velocità dei ventilatori AC dotati di ingresso analogico (ad esempio, le serie EVS o MVS di Sentera) o gli inverter di frequenza (serie FI-E di Sentera). Ad esempio, il potenziometro può essere installato in un ufficio, mentre il regolatore della velocità del ventilatore è collocato in un locale tecnico o in un quadro elettrico. Ciò consente di controllare le apparecchiature HVAC in modo pratico ed efficace.
Perché 24 V è comunemente utilizzato nei sistemi HVAC?
Le tensioni di alimentazione di 24 VDC o 24 VAC sono comunemente utilizzate nel settore HVAC. Il loro ampio impiego è dovuto principalmente a ragioni di sicurezza, efficienza e compatibilità. Le tensioni più basse sono più sicure sia per le apparecchiature sia per le persone. Riducono il rischio di scosse elettriche e rientrano generalmente nella categoria della bassissima tensione, risultando quindi più adatte all'uso nei sistemi HVAC residenziali e commerciali. Molti sistemi di controllo HVAC, inclusi termostati, sensori e altri componenti elettronici, sono progettati per funzionare a 24 volt. Questa standardizzazione garantisce la compatibilità tra componenti di diversi produttori, facilitando il lavoro degli installatori e dei tecnici con un'ampia gamma di apparecchiature. Il funzionamento a tensioni inferiori può contribuire a migliorare l'efficienza energetica. Riduce le perdite di potenza e la dissipazione del calore, soprattutto nei circuiti di controllo e nei dispositivi elettronici. Inoltre, l'utilizzo di componenti a bassa tensione può prolungare la durata di esercizio delle apparecchiature elettroniche.
Sentera offre una gamma di alimentatori da 24 V di alta qualità, dotati di protezione contro le sovratensioni e i sovraccarichi.
Perché regolare i limiti del segnale di controllo nei sistemi HVAC?
Per alcune applicazioni, è necessario regolare il limite inferiore e il limite superiore del segnale di controllo. Alcuni motori EC o attuatori per serrande non sono in grado di gestire segnali di controllo troppo bassi. Il limite inferiore del segnale di controllo può essere regolato tramite un trimmer integrato. Un ventilatore può anche essere sovradimensionato. In tal caso, il limite superiore del segnale di controllo può essere ridotto tramite il trimmer della velocità massima, limitando così la velocità massima del ventilatore.
Quali sono i limiti del segnale di controllo?
Il valore minimo del segnale di controllo può essere impostato tra 0 e 7 VDC. Il valore massimo del segnale di controllo può essere impostato tra 3 e 10 VDC. Assicurarsi sempre che i limiti impostati producano un segnale di controllo conforme alle specifiche del dispositivo collegato. Ad esempio, se la tensione di alimentazione è di 15 VDC e il limite superiore è impostato al 100 %, il dispositivo collegato deve essere in grado di gestire un segnale di controllo fino a 15 VDC.
Perché 24 V è comunemente utilizzato nei sistemi HVAC?
Le tensioni di alimentazione di 24 VDC o 24 VAC sono comunemente utilizzate nel settore HVAC. Il loro ampio impiego è dovuto principalmente a ragioni di sicurezza, efficienza e compatibilità. Le tensioni più basse sono più sicure sia per le apparecchiature sia per le persone. Riducono il rischio di scosse elettriche e rientrano generalmente nella categoria della bassissima tensione, risultando quindi più adatte all'uso nei sistemi HVAC residenziali e commerciali. Molti sistemi di controllo HVAC, inclusi termostati, sensori e altri componenti elettronici, sono progettati per funzionare a 24 volt. Questa standardizzazione garantisce la compatibilità tra componenti di diversi produttori, facilitando il lavoro degli installatori e dei tecnici con un'ampia gamma di apparecchiature. Il funzionamento a tensioni inferiori può contribuire a migliorare l'efficienza energetica. Riduce le perdite di potenza e la dissipazione del calore, soprattutto nei circuiti di controllo e nei dispositivi elettronici. Inoltre, l'utilizzo di componenti a bassa tensione può prolungare la durata di esercizio delle apparecchiature elettroniche.
Sentera offre una gamma di alimentatori da 24 V di alta qualità, dotati di protezione contro le sovratensioni e i sovraccarichi.
Perché regolare i limiti del segnale di controllo nei sistemi HVAC?
Per alcune applicazioni, è necessario regolare il limite inferiore e il limite superiore del segnale di controllo. Alcuni motori EC o attuatori per serrande non sono in grado di gestire segnali di controllo troppo bassi. Il limite inferiore del segnale di controllo può essere regolato tramite un trimmer integrato. Un ventilatore può anche essere sovradimensionato. In tal caso, il limite superiore del segnale di controllo può essere ridotto tramite il trimmer della velocità massima, limitando così la velocità massima del ventilatore.
Quali sono i limiti del segnale di controllo?Il valore minimo del segnale di controllo può essere impostato tra 0 e 7 VDC. Il valore massimo del segnale di controllo può essere impostato tra 3 e 10 VDC. Assicurarsi sempre che i limiti impostati producano un segnale di controllo conforme alle specifiche del dispositivo collegato. Ad esempio, se la tensione di alimentazione è di 15 VDC e il limite superiore è impostato al 100 %, il dispositivo collegato deve essere in grado di gestire un segnale di controllo fino a 15 VDC.

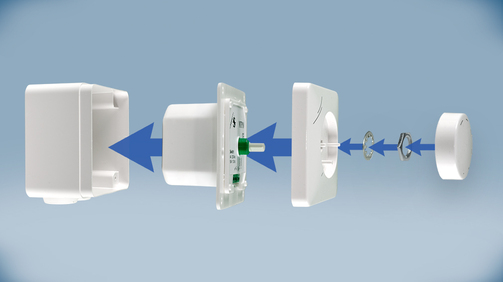

Nota: I valori minimo e massimo del segnale di controllo possono essere regolati tramite i trimmer situati sotto il coperchio frontale. Per accedervi, rimuovere la manopola ruotandola verso destra finché non scatta verso l'esterno. Svitare il dado allentato per rimuovere il coperchio dell'involucro esterno.
A cosa serve la posizione OFF?
La manopola rotativa dispone di una posizione OFF: quando viene ruotata completamente in senso antiorario, il segnale di controllo viene disattivato. Ruotando la manopola in senso orario, questa scatta fuori dalla posizione OFF. Il segnale di controllo passa immediatamente al livello minimo impostato. Se al potenziometro è collegato un ventilatore EC, questo si avvia e accelera fino a raggiungere una bassa velocità. Il ventilatore EC non può mai funzionare a una velocità inferiore a quella minima selezionata.
La manopola rotativa dispone di una posizione OFF: quando viene ruotata completamente in senso antiorario, il segnale di controllo viene disattivato. Ruotando la manopola in senso orario, questa scatta fuori dalla posizione OFF. Il segnale di controllo passa immediatamente al livello minimo impostato. Se al potenziometro è collegato un ventilatore EC, questo si avvia e accelera fino a raggiungere una bassa velocità. Il ventilatore EC non può mai funzionare a una velocità inferiore a quella minima selezionata.
Cosa rende affidabile l'involucro?

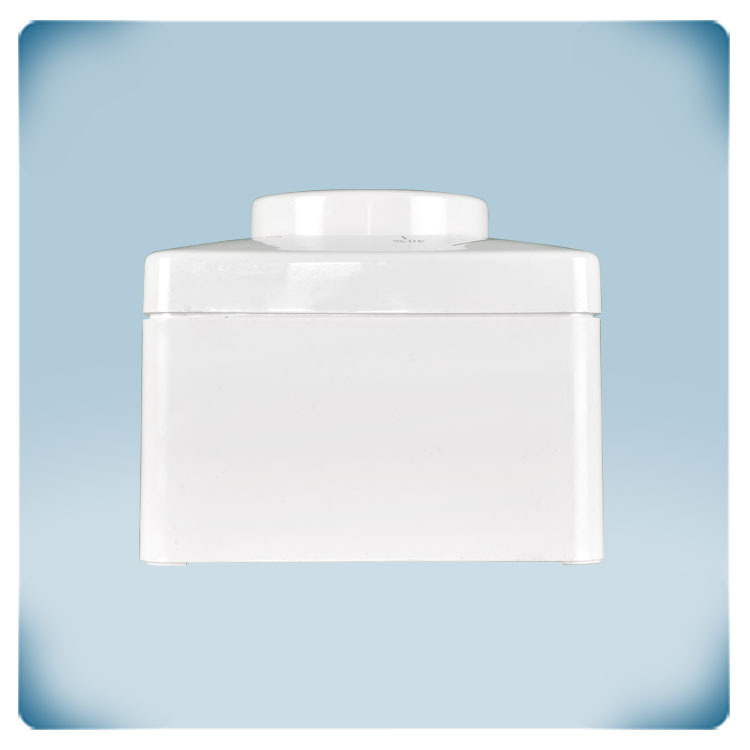

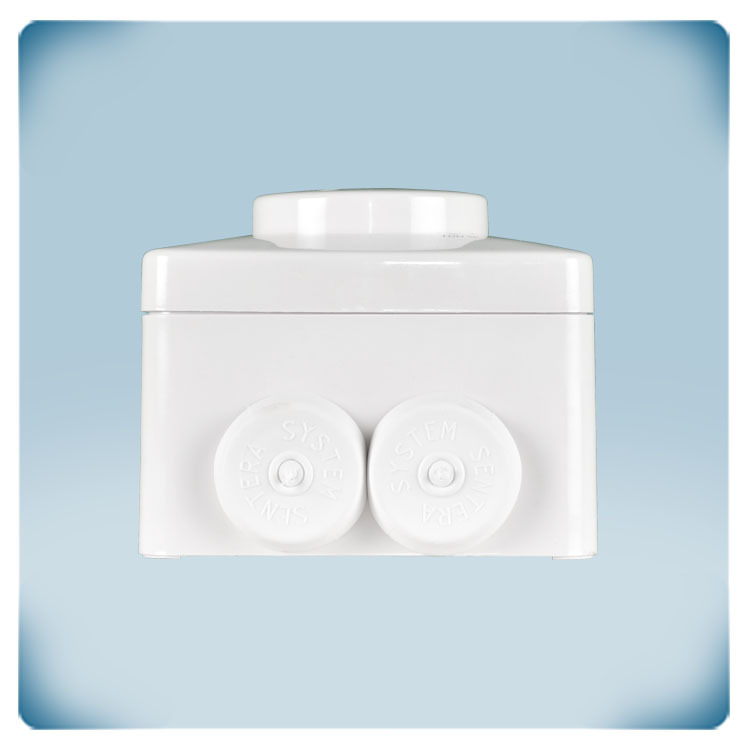

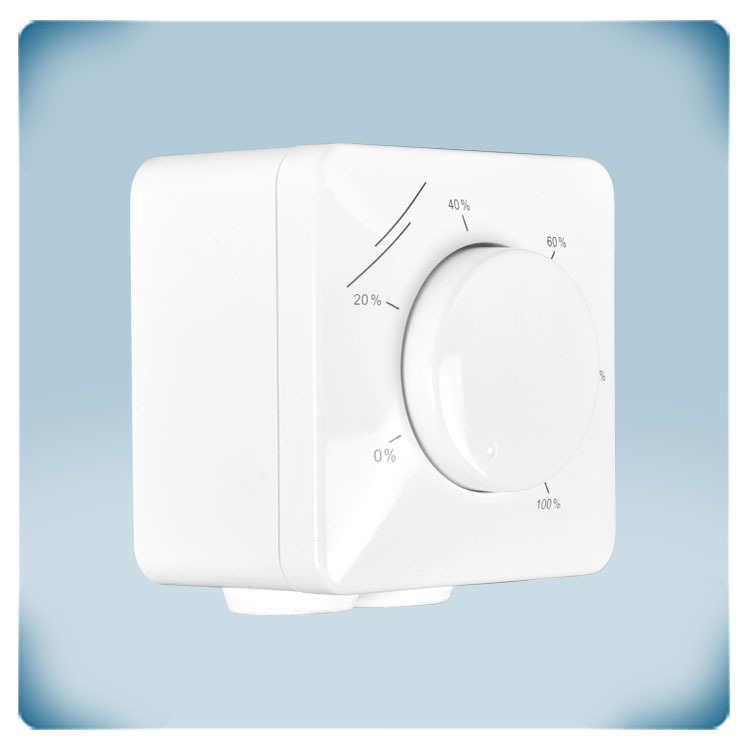

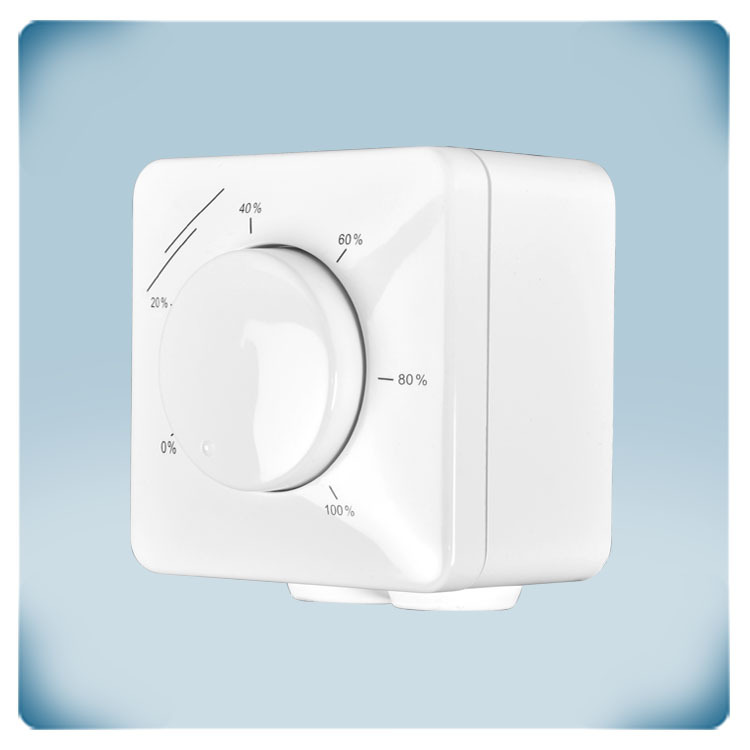

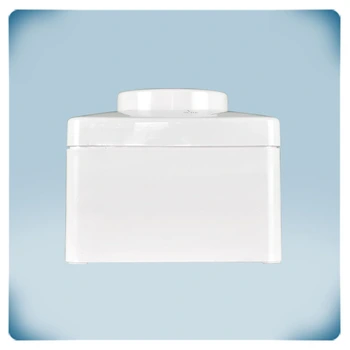

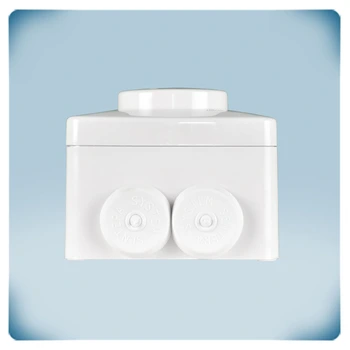

Questo potenziometro può essere installato a parete o a incasso. I fori di montaggio sono perfettamente compatibili con le scatole da parete standard europee. L'involucro è realizzato in plastica ASA bianca di alta qualità. Il materiale è resistente ai raggi UV e protegge dagli urti. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. L'involucro protegge i componenti elettronici dall'ingresso di polvere, sporco e acqua nelle applicazioni per interni.
Questo potenziometro può essere installato a parete o a incasso. I fori di montaggio sono perfettamente compatibili con le scatole da parete standard europee. L'involucro è realizzato in plastica ASA bianca di alta qualità. Il materiale è resistente ai raggi UV e protegge dagli urti. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. L'involucro protegge i componenti elettronici dall'ingresso di polvere, sporco e acqua nelle applicazioni per interni.
