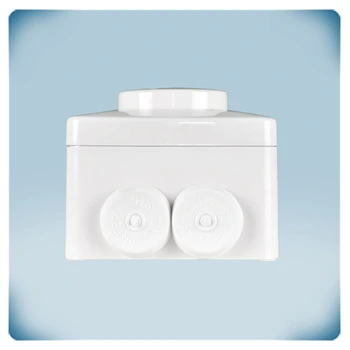

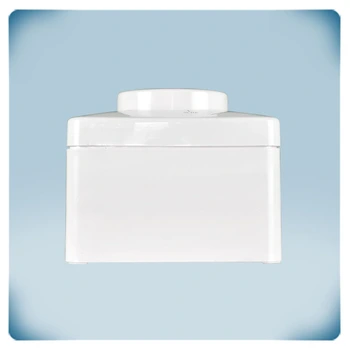

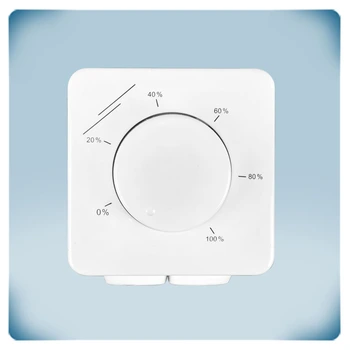

Potentiometer | 24 VAC-VDC | UIT-stand
Productbeschrijving
De MTPNG010-AT potentiometer is ontworpen voor een nauwkeurige regeling van de ventilatie. Het toestel werkt op een voedingsspanning van 15–24 VAC of 18–34 VDC en is geschikt voor het aansturen van ventilatorsnelheidsregelaars of frequentieregelaars.

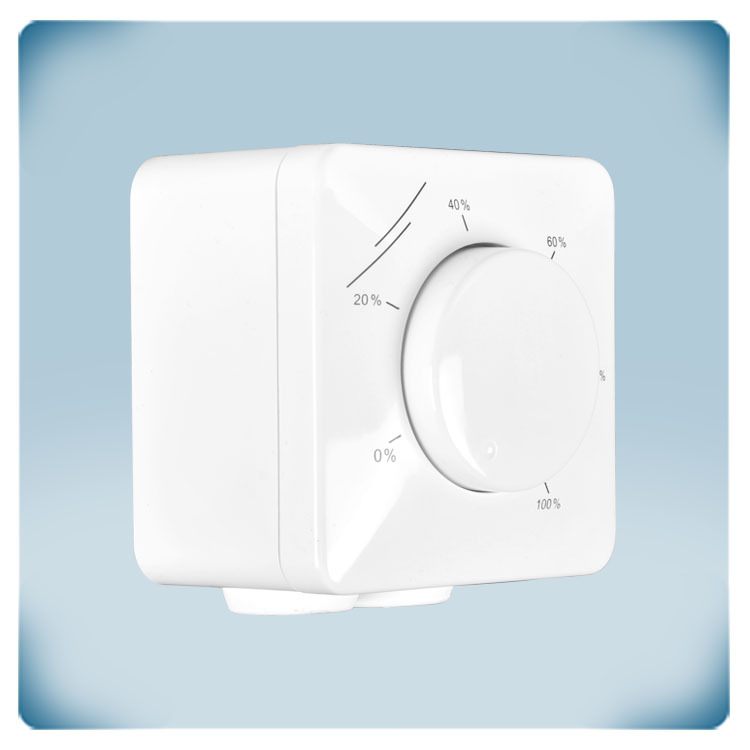

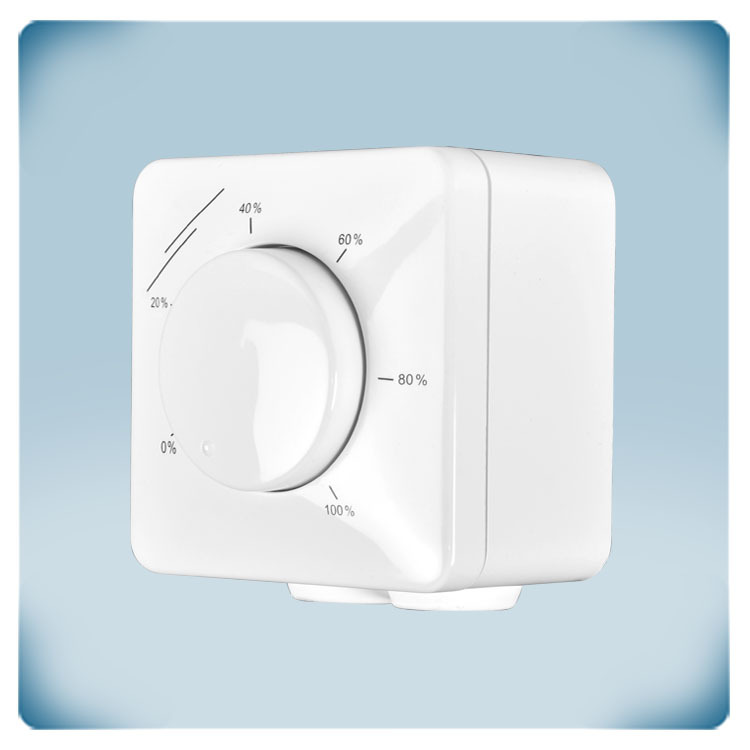

Met de draaiknop kan de regeling traploos en handmatig worden ingesteld. De potentiometer beschikt over een afzonderlijke UIT-stand. Het uitgangsbereik kan worden aangepast met interne trimmers, waarbij de minimumwaarde kan worden ingesteld binnen 0–7 VDC en de maximumwaarde binnen 3–10 VDC.
De behuizing is spatwaterdicht en is geschikt voor zowel inbouw- (IP44) als opbouwmontage (IP54).
Aanvullende specificaties en beschrijvingen
Wat is de functie van een HVAC-potentiometer?
Het uitgangssignaal van de potentiometer neemt toe of af naargelang de stand van de draaiknop. Dit stuursignaal kan worden gebruikt om EC-ventilatoren of klepaandrijvingen rechtstreeks aan te sturen, of voor de bediening van AC-ventilatorsnelheidsregelaars (zoals de EVS- of MVS-reeks) of frequentieregelaars (FI-E-reeks) vanop afstand. De potentiometer kan bijvoorbeeld in een kantoorruimte worden geïnstalleerd, terwijl de ventilatorsnelheidsregelaar zich in een technische ruimte of elektrische kast bevindt. Zo kan HVAC-apparatuur gemakkelijk en efficiënt worden geregeld.
Waarom wordt 24 V vaak gebruikt in HVAC-systemen?
24 VDC en 24 VAC zijn veelgebruikte voedingsspanningen in de HVAC-sector. Dat komt vooral door hun veiligheid, efficiëntie en brede compatibiliteit.
Lagere spanningen zijn veiliger voor zowel apparatuur als personen. Ze verkleinen het risico op elektrische schokken en zijn daardoor geschikt voor HVAC-toepassingen in woningen en commerciële gebouwen. Veel HVAC-componenten, zoals thermostaten, sensoren en andere elektronische apparaten, werken op 24 V. Deze standaardisering vereenvoudigt de combinatie van componenten van verschillende fabrikanten en maakt installatie en onderhoud eenvoudiger.
Lagere spanningen kunnen ook bijdragen aan een betere energie-efficiëntie door het beperken van vermogensverlies en warmteontwikkeling, vooral in regelcircuits en elektronische apparaten. Bovendien kan het gebruik van componenten met een lagere voedingsspanning de levensduur van elektronische apparatuur verlengen.
Sentera biedt een reeks hoogwaardige 24V-voedingen met beveiliging tegen overspanning en overbelasting.
Waarom de grenzen van het stuursignaal instellen?
Bij bepaalde toepassingen is het wenselijk om zowel de onder- als bovengrens van het stuursignaal aan te passen. Dit is vooral nuttig wanneer bepaalde EC-motoren of klepaandrijvingen niet compatibel zijn met te lage stuursignalen. Via een ingebouwde trimmer kan de ondergrens worden ingesteld, zodat het toestel optimaal werkt zonder de aangesloten apparatuur nadelig te beïnvloeden.
Bij overgedimensioneerde ventilatoren kan het nodig zijn om de bovengrens van het stuursignaal te beperken. Hiervoor wordt de maximumtrimmer gebruikt, waarmee de maximale ventilatorsnelheid kan worden begrensd.
Opmerking: De trimmers bevinden zich onder het voorpaneel van de potentiometer. Om toegang te krijgen, verwijder de draaiknop door deze naar rechts te draaien tot hij loskomt. Schroef vervolgens de moer los om het deksel van de externe behuizing te verwijderen.
Wat zijn de instelgrenzen van het stuursignaal?
De minimumwaarde van het stuursignaal kan worden ingesteld binnen 0–7 VDC, de maximumwaarde binnen 3–10 VDC.
Zorg er altijd voor dat het ingestelde bereik resulteert in een stuursignaal dat voldoet aan de specificaties van het aangesloten apparaat.
Wat is de functie van de UIT-stand?

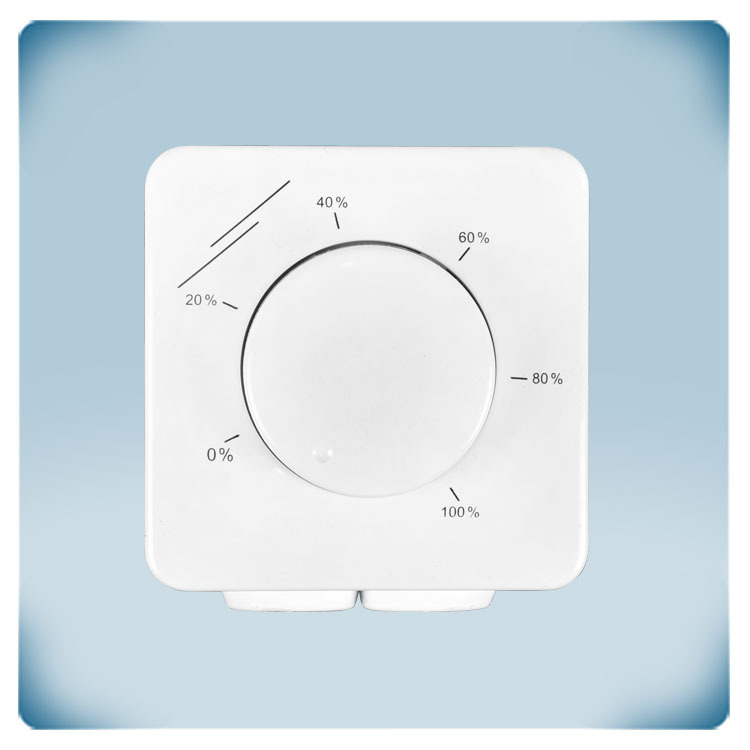

De draaiknop beschikt over een UIT-stand. Wanneer de knop volledig tegen de klok in wordt gedraaid, klikt deze in de UIT-stand en wordt het stuursignaal uitgeschakeld. Wanneer de knop met de klok mee wordt gedraaid, klikt deze uit de UIT-stand en het stuursignaal springt dan onmiddellijk naar de ingestelde ondergrens. Als er een EC-ventilator op de potentiometer is aangesloten, zal deze opstarten en versnellen naar de ingestelde lage snelheid. De EC-ventilator kan dus nooit worden aangestuurd op een snelheid die lager is dan de ingestelde minimumsnelheid.
Waarom is de behuizing betrouwbaar?

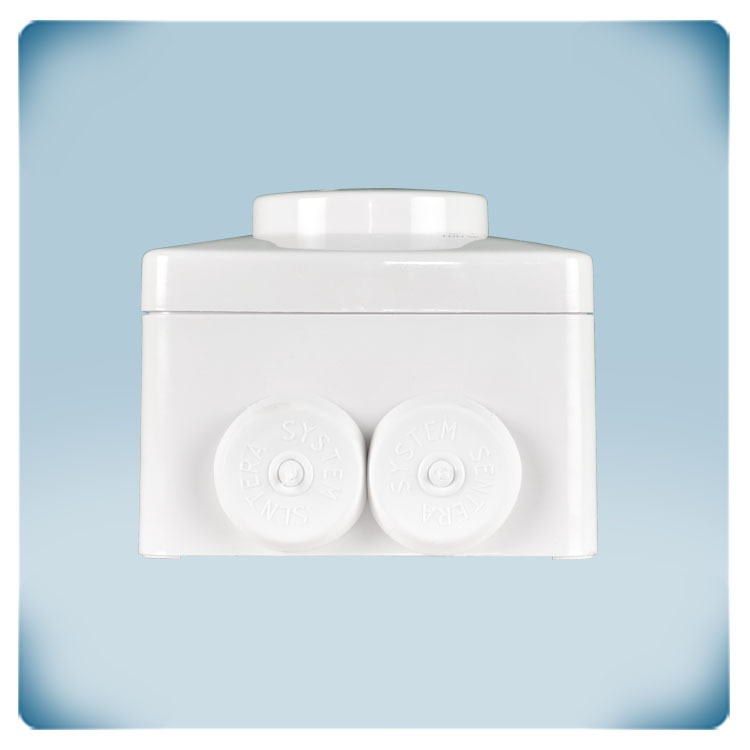

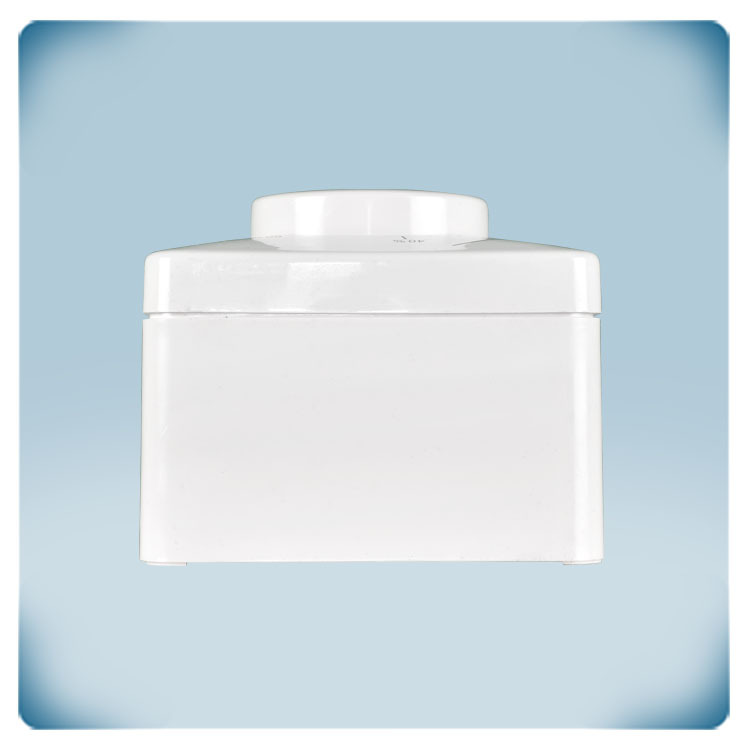

De behuizing is bedoeld voor wandmontage en is gemaakt uit duurzaam, wit ASA-kunststof. Dit materiaal is UV-bestendig en beschermt tegen stof, spatwater en stoten.
Het ontwerp maakt zowel inbouw- als opbouwmontage mogelijk. De behuizing is ontworpen voor een naadloze integratie in standaard Europese inbouwdozen. De beschermingsgraad bedraagt IP44 bij inbouwmontage en IP54 bij opbouwmontage. Hierdoor wordt de elektronica bij gebruik binnenshuis goed beschermd tegen het binnendringen van stof, vuil en water.
De behuizing kan eenvoudig worden gereinigd met een vochtige doek.
