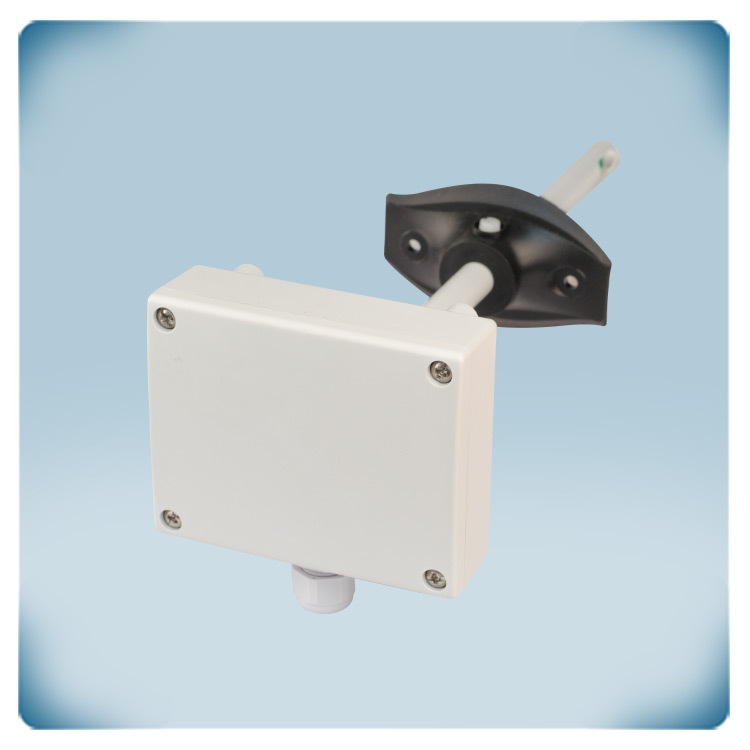

.webp "Kanalinis oro kokybės jutiklis")

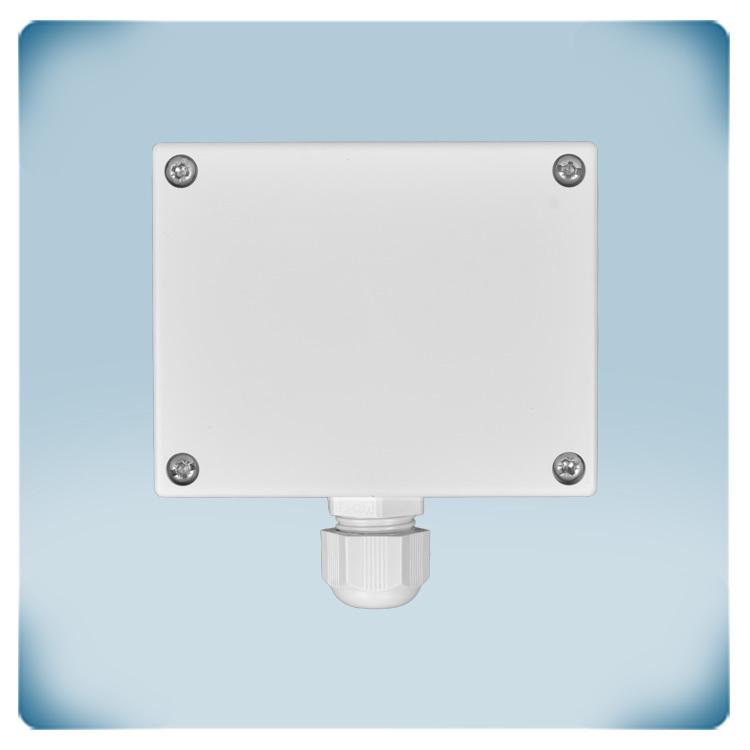

.webp "Kanalinis jutiklis")
.webp "Kanalinio jutiklio vamzdelis")
.webp "Kanalinio jutiklio sandariklis")
.webp "Kanalinio jutiklio falnšas")
.webp "Kanalinio jutiklio gnybtai")
CE deklaracija
VOC jutiklis | Ortakis | 24 VDC-VAC
Produkto aprašymas
Oro kokybės jutiklis, skirtas LOJ (VOC) indeksui, temperatūrai ir santykinei oro drėgmei matuoti. Jis sukurtas patikimam oro kokybės stebėjimui vėdinimo ortakiuose. Maitinimo įtampa: veikia nuo 24 VAC arba 24 VDC.
Modbus RTU komunikacija: visos išmatuotos reikšmės ir įrenginio nustatymai pasiekiami per RS-485 Modbus RTU komunikaciją. Išėjimai: 1 analoginis išėjimas ir 1 relinis išėjimas.
Korpusas pagamintas iš aukštos kokybės plastiko ir užtikrina IP20 apsaugą nuo nešvarumų ir drėgmės patekimo. Jutiklis skirtas montuoti vėdinimo kanaluose.
Papildomos specifikacijos ir aprašymas
Kas yra LOJ (VOC) ir kur turėtų būti montuojamas jutiklis?

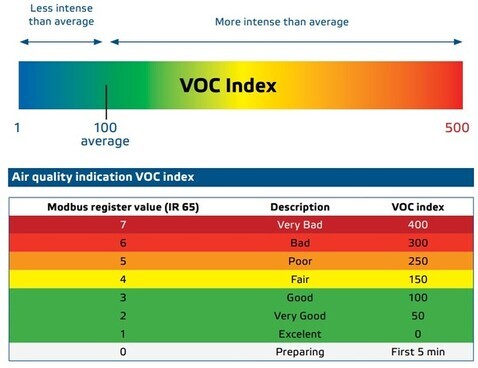

LOJ (VOC) (lakieji organiniai junginiai) – tai dujos, kurias išskiria įvairūs produktai ir medžiagos, įskaitant dažus, valymo priemones, tirpiklius ir baldus. Padidėjęs LOJ lygis gali neigiamai paveikti patalpų oro kokybę. DSVCG2-4 naudoja jutiklį LOJ lygio pokyčiams aptikti ir pateikia LOJ indeksą. DSVCG2-4 skirtas montuoti vėdinimo oro kanaluose, jutiklio vamzdeliui esant tiesioginiame oro sraute. Siekiant užtikrinti patikimus matavimus ir ilgalaikį įrenginio veikimą, jutiklis turi būti apsaugotas nuo tiesioginių saulės spindulių, vandens ir vietų, kuriose nuolat palaikoma didelė LOJ koncentracija. LOJ indeksas pateikia paprastą patalpų oro kokybės rodiklį skalėje nuo 1 iki 500, kur 100 atitinka vidutinį LOJ lygį. Mažesnės nei 100 reikšmės rodo, kad oras yra švaresnis nei vidutiniškai, o didesnės reikšmės rodo didėjančią LOJ koncentraciją ir prastėjančią oro kokybę.
Kaip jutiklio analoginis išėjimas perduoda reikšmes?
Analoginis išėjimas gali būti valdomas pagal LOJ indeksą arba nustatytas pagal rankiniu būdu pasirinktą reikšmę. Galima sukonfigūruoti minimalią ir maksimalią LOJ lygio reikšmę, kuri atitinkamai atitiktų 0 % ir 100 % analoginio išėjimo diapazono. Palaikomi keli analoginio išėjimo tipai, todėl įrenginį galima lengvai integruoti su vėdinimo valdikliais, ŠVOK įranga ir pastatų valdymo sistemomis.
Analoginis išėjimas gali būti valdomas pagal LOJ indeksą arba nustatytas pagal rankiniu būdu pasirinktą reikšmę. Galima sukonfigūruoti minimalią ir maksimalią LOJ lygio reikšmę, kuri atitinkamai atitiktų 0 % ir 100 % analoginio išėjimo diapazono. Palaikomi keli analoginio išėjimo tipai, todėl įrenginį galima lengvai integruoti su vėdinimo valdikliais, ŠVOK įranga ir pastatų valdymo sistemomis.
Kaip keičiami jutiklio nustatymai ir atliekama jo konfigūracija?
DSVCG2-4 galima konfigūruoti naudojant Modbus RTU per RS-485 ryšio sąsają. Tai leidžia vartotojams pagal konkrečius įrengimo reikalavimus reguliuoti LOJ slenksčius, aliarmo nustatymus, relės veikimą ir analoginio išėjimo diapazonus. Be to, įrenginys pateikia būsenos ir diagnostinę informaciją, kuri padeda vartotojams stebėti jutiklio veikimą ir nustatyti galimus gedimus.
DSVCG2-4 galima konfigūruoti naudojant Modbus RTU per RS-485 ryšio sąsają. Tai leidžia vartotojams pagal konkrečius įrengimo reikalavimus reguliuoti LOJ slenksčius, aliarmo nustatymus, relės veikimą ir analoginio išėjimo diapazonus. Be to, įrenginys pateikia būsenos ir diagnostinę informaciją, kuri padeda vartotojams stebėti jutiklio veikimą ir nustatyti galimus gedimus.
Kokie yra jutiklio maitinimo ir pajungimo reikalavimai?

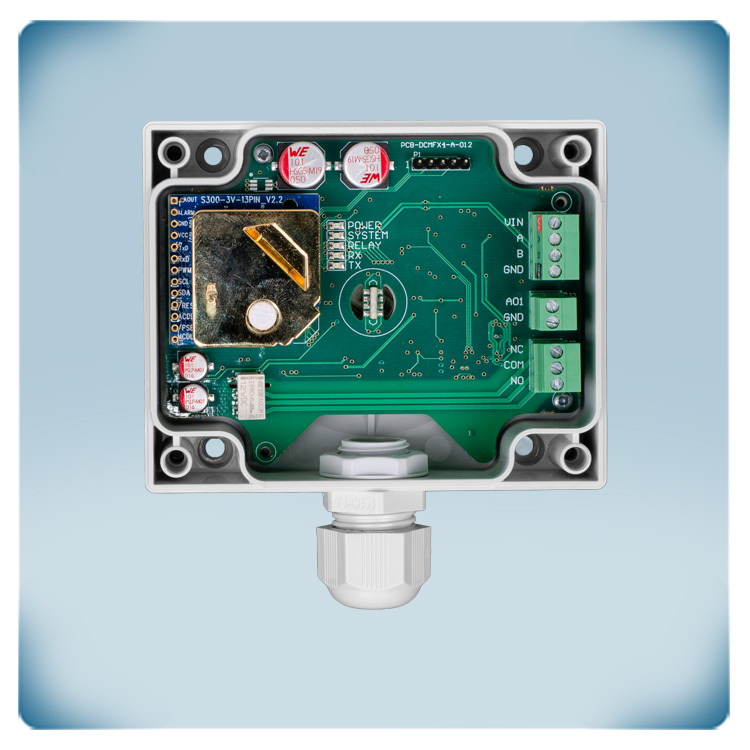

DSVCG2-4 veikia nuo 24 VAC arba 24 VDC ir turi pagrindines jungtis: VIN – maitinimo įtampa; A ir /B – RS-485 komunikacija; GND – įžeminimas. RS-485 komunikacijai rekomenduojama naudoti CAT5 arba EIB kabelį, o maksimalus kabelio ilgis gali siekti iki 1000 metrų.
DSVCG2-4 veikia nuo 24 VAC arba 24 VDC ir turi pagrindines jungtis: VIN – maitinimo įtampa; A ir /B – RS-485 komunikacija; GND – įžeminimas. RS-485 komunikacijai rekomenduojama naudoti CAT5 arba EIB kabelį, o maksimalus kabelio ilgis gali siekti iki 1000 metrų.
Kokios yra jutiklio kokybės, ilgaamžiškumo ir apsaugos savybės?
DSVCG2-4 jutiklio elementai yra sukalibruoti gamintojo, siekiant užtikrinti tikslius matavimus. Jis taip pat turi integruotą šildytuvą, kuris padeda sumažinti dėl kondensato atsirandančias matavimo paklaidas. Jutiklis skirtas naudoti patalpose ir užtikrina IP54/IP20 apsaugą. Integruota diagnostikos funkcija leidžia stebėti jutiklio veikimą ir nustatyti galimas problemas. Įrenginys taip pat atitinka EMS (EMC), Žemosios įtampos (Low Voltage), RoHS ir WEEE reikalavimus, todėl yra patikimas sprendimas vėdinimo ir patalpų oro kokybės valdymo sistemoms.
DSVCG2-4 jutiklio elementai yra sukalibruoti gamintojo, siekiant užtikrinti tikslius matavimus. Jis taip pat turi integruotą šildytuvą, kuris padeda sumažinti dėl kondensato atsirandančias matavimo paklaidas. Jutiklis skirtas naudoti patalpose ir užtikrina IP54/IP20 apsaugą. Integruota diagnostikos funkcija leidžia stebėti jutiklio veikimą ir nustatyti galimas problemas. Įrenginys taip pat atitinka EMS (EMC), Žemosios įtampos (Low Voltage), RoHS ir WEEE reikalavimus, todėl yra patikimas sprendimas vėdinimo ir patalpų oro kokybės valdymo sistemoms.
