Sensor de CO | IP31 | Comunicación Modbus RTU
Descripción de producto
Sensor para aparcamientos para la detección de monóxido de carbono con salida analógica modulante y salida de relé conmutado.
Todos los parámetros medidos y la configuración son accesibles mediante comunicación Modbus RTU.
El sensor es compatible con múltiples opciones de alimentación con amplia tolerancia: 24 VDC o 24 VAC ±10 %.
Las conexiones se realizan a través de bloques de terminales enchufables con tornillo, y el consumo máximo de corriente es de 60 mA.
Especificaciones y descripción adicionales
¿Dónde se utiliza comúnmente un sensor de CO?
El monóxido de carbono o CO es un gas incoloro, inodoro y mortal. Precisamente porque no se puede oler ni ver, es extremadamente peligroso. Por esta razón, en muchas regiones se requiere el uso de sensores de CO en lugares donde existe un alto riesgo de formación de CO. El CO se produce durante procesos de combustión incompleta. Aunque el CO2 puede detectarse mucho más rápido en estas condiciones, generalmente también se instala un sensor de CO por razones de seguridad. Ejemplos de tales lugares incluyen aparcamientos o espacios cerrados que contienen un aparato de combustión (calefacción) o un motor de combustión.
El monóxido de carbono o CO es un gas incoloro, inodoro y mortal. Precisamente porque no se puede oler ni ver, es extremadamente peligroso. Por esta razón, en muchas regiones se requiere el uso de sensores de CO en lugares donde existe un alto riesgo de formación de CO. El CO se produce durante procesos de combustión incompleta. Aunque el CO2 puede detectarse mucho más rápido en estas condiciones, generalmente también se instala un sensor de CO por razones de seguridad. Ejemplos de tales lugares incluyen aparcamientos o espacios cerrados que contienen un aparato de combustión (calefacción) o un motor de combustión.
¿Cómo se cablea y conecta este sensor de CO?

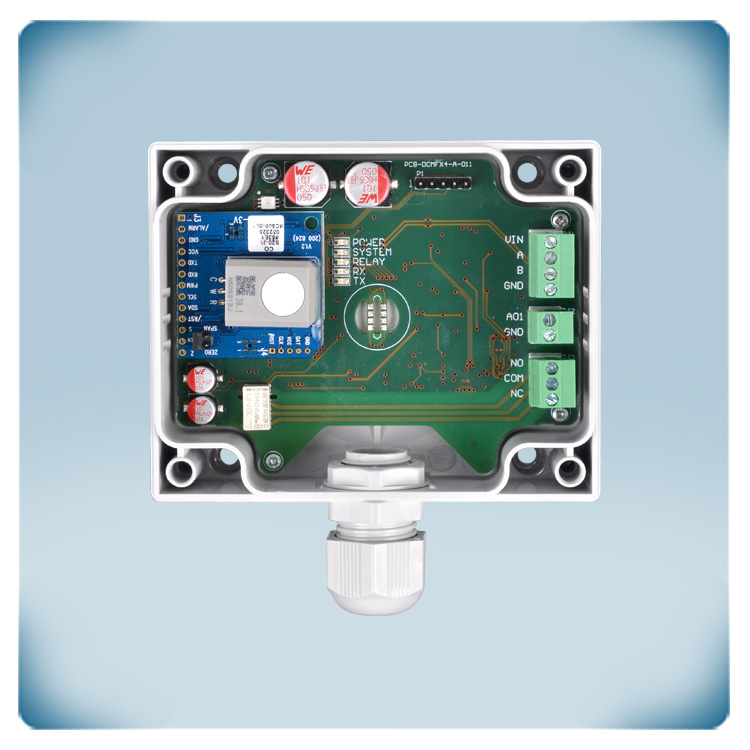

Este sensor cuenta con tres bloques de terminales de tornillo enchufables para simplificar la conexión. Reducen el cableado y el tiempo de instalación, eliminan la necesidad de mantenimiento rutinario y garantizan un contacto fiable para la mayoría de los cables eléctricos. Recomendamos utilizar cables CAT5 o EIB. Hay un bloque de terminal para la salida analógica, un bloque para la salida de relé y un bloque para la alimentación y la comunicación Modbus RTU.
Este sensor cuenta con tres bloques de terminales de tornillo enchufables para simplificar la conexión. Reducen el cableado y el tiempo de instalación, eliminan la necesidad de mantenimiento rutinario y garantizan un contacto fiable para la mayoría de los cables eléctricos. Recomendamos utilizar cables CAT5 o EIB. Hay un bloque de terminal para la salida analógica, un bloque para la salida de relé y un bloque para la alimentación y la comunicación Modbus RTU.
Este sensor puede alimentarse con 24 VAC o 24 VDC. Sentera recomienda usar alimentación 24 VDC para los sensores. La mayoría de las fuentes de alimentación de 24 VDC ofrecen protección contra cortocircuitos, sobrecarga y sobretensión. Una alimentación de 24 VDC mejora así la seguridad y fiabilidad de su instalación.
¿Cómo puedo leer la concentración de CO medida?
Este sensor de CO cuenta con una salida analógica que muestra la concentración de CO medida. El valor mínimo del rango de CO corresponde al valor mínimo de la salida analógica. El valor máximo del rango de CO corresponde al valor máximo de la salida analógica. El tipo de salida analógica predeterminado es 0–10 voltios, pero se puede cambiar en el Modbus Holding Register 163. Las opciones son: 0–10 VDC / 2–10 VDC / 0–5 VDC / 0–20 mA / 4–20 mA / PWM Push-Pull / PWM colector abierto.
Este sensor de CO cuenta con una salida analógica que muestra la concentración de CO medida. El valor mínimo del rango de CO corresponde al valor mínimo de la salida analógica. El valor máximo del rango de CO corresponde al valor máximo de la salida analógica. El tipo de salida analógica predeterminado es 0–10 voltios, pero se puede cambiar en el Modbus Holding Register 163. Las opciones son: 0–10 VDC / 2–10 VDC / 0–5 VDC / 0–20 mA / 4–20 mA / PWM Push-Pull / PWM colector abierto.
Este sensor también cuenta con una salida de relé con contacto inversor. La salida de relé se activa cuando se excede el umbral establecido. Este umbral de CO puede configurarse en el Modbus Holding Register 193.
Finalmente, la concentración de CO medida también se puede leer mediante la comunicación Modbus RTU en el Modbus Input Register 41.
¿Cómo se calibra este sensor de CO?
Este sensor de CO está calibrado de fábrica. Sin embargo, recomendamos recalibrarlo anualmente. Esto puede hacerse colocando el sensor en aire ambiente limpio con 0 ppm de CO y luego iniciando la calibración a través del Modbus Holding Register 48 o usando el jumper en la placa de circuito (PCB).
Este sensor de CO está calibrado de fábrica. Sin embargo, recomendamos recalibrarlo anualmente. Esto puede hacerse colocando el sensor en aire ambiente limpio con 0 ppm de CO y luego iniciando la calibración a través del Modbus Holding Register 48 o usando el jumper en la placa de circuito (PCB).
Sobre la carcasa de este sensor de CO

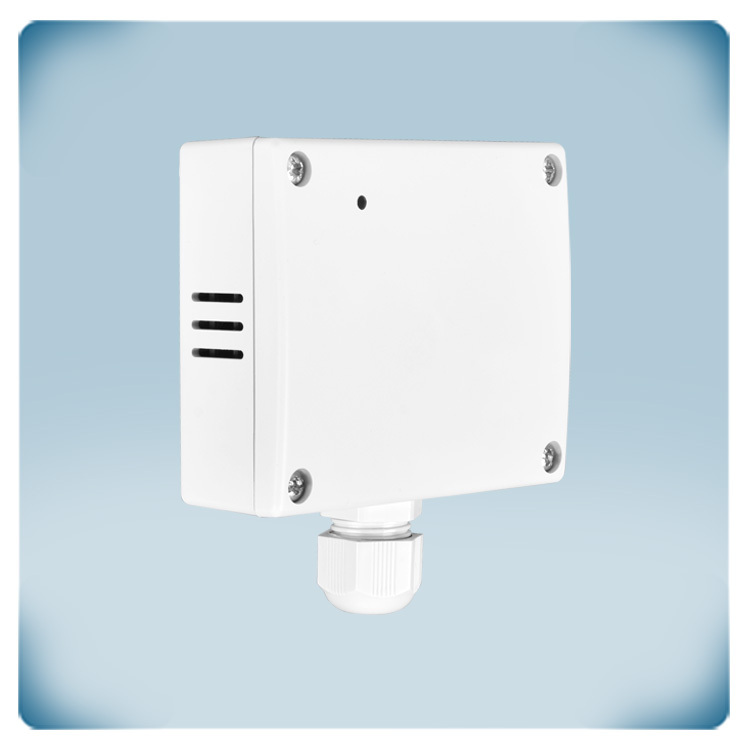

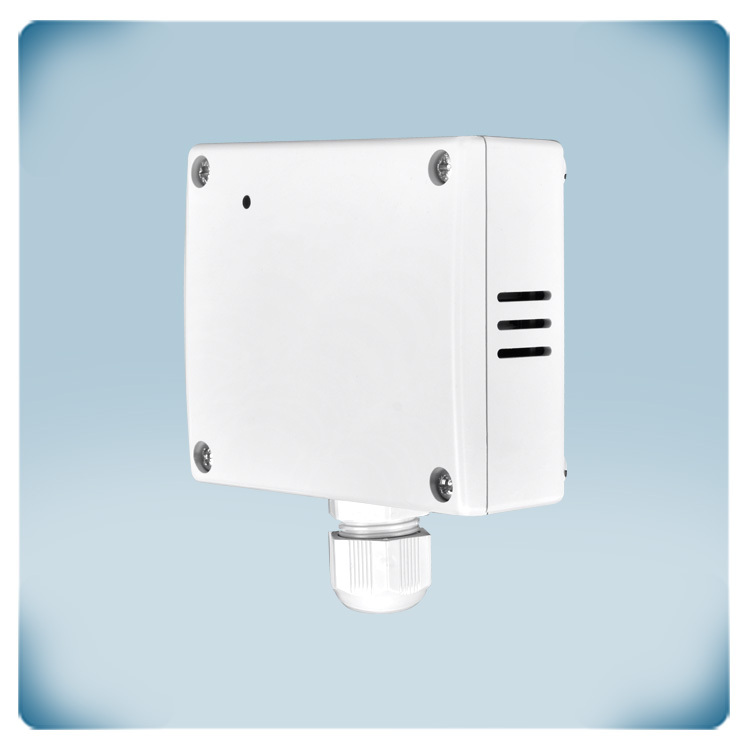

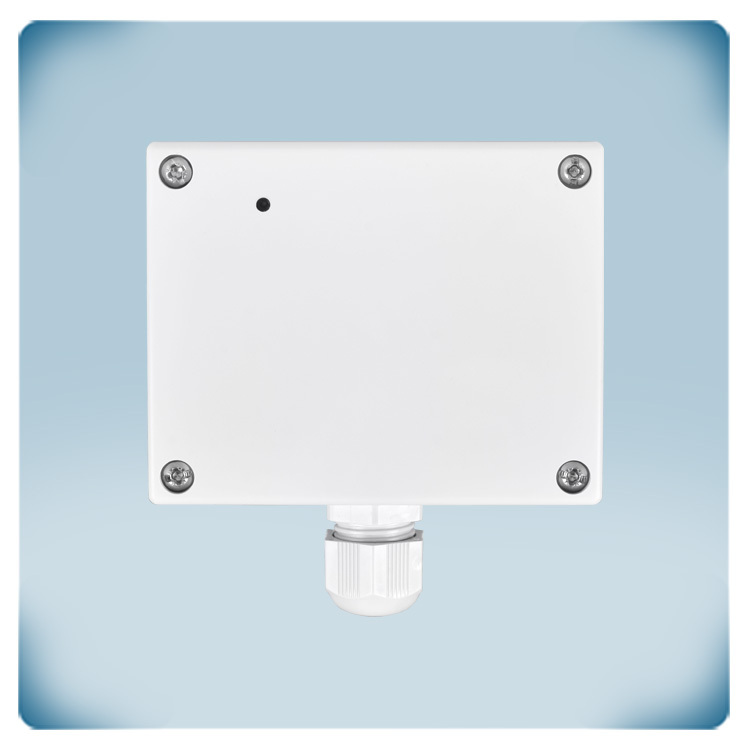

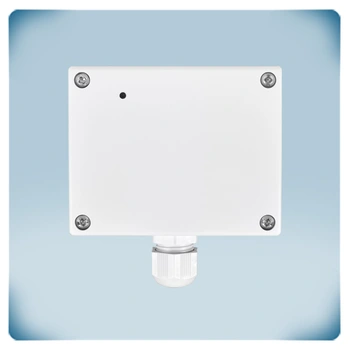

La carcasa está diseñada para uso en interiores. Ofrece protección IP31 contra la entrada de polvo y humedad. La carcasa está diseñada para montaje en pared. Recomendamos proteger el sensor de la luz solar directa. La carcasa de plástico ABS gris parece sólida y ofrece una buena protección para la electrónica sensible.
La carcasa está diseñada para uso en interiores. Ofrece protección IP31 contra la entrada de polvo y humedad. La carcasa está diseñada para montaje en pared. Recomendamos proteger el sensor de la luz solar directa. La carcasa de plástico ABS gris parece sólida y ofrece una buena protección para la electrónica sensible.
