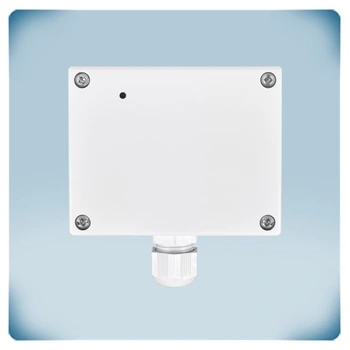

CO-sensor | IP31 | Modbus RTU-communicatie
Productbeschrijving
Parkeergaragesensor voor de detectie van koolstofmonoxide met modulerende analoge uitgang en een uitgang voor wisselcontactrelais.
Alle gemeten parameters en configuratie zijn toegankelijk via Modbus RTU-communicatie.
De sensor is compatibel met meerdere voedingsspanningen, met een ruime tolerantie: 24 VDC of 24 VAC ± 10%.
De aansluitingen worden gerealiseerd via plugbare schroefklemmenblokken en het maximale stroomverbruik is 60 mA.
Aanvullende specificaties en beschrijvingen
Waar wordt een CO-sensor meestal gebruikt?
Koolstofmonoxide (CO) is een kleurloos, geurloos en dodelijk gas. Juist omdat je het niet kunt ruiken of zien, is het uiterst gevaarlijk. Daarom is in veel regio’s het gebruik van CO-sensoren verplicht op locaties waar een hoog risico op CO-vorming bestaat. CO ontstaat tijdens onvolledige verbrandingsprocessen. Hoewel onder deze omstandigheden CO2 vaak sneller kan worden gedetecteerd, wordt om veiligheidsredenen meestal ook een CO-sensor geïnstalleerd. Voorbeelden van dergelijke locaties zijn parkeergarages of gesloten ruimtes met een verbrandingsinstallatie (verwarming) of een verbrandingsmotor.
Hoe sluit je deze CO-sensor aan?

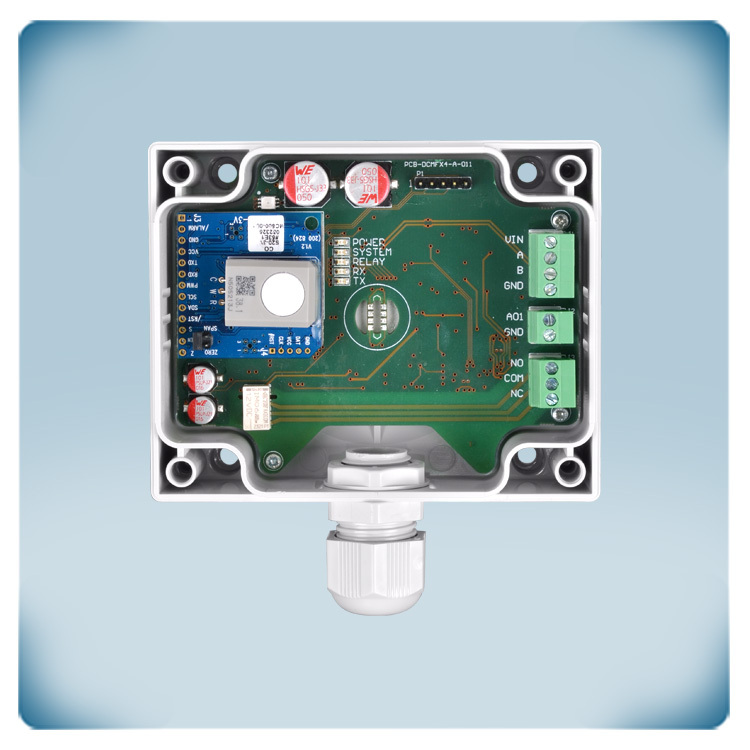

De sensor heeft drie plugbare schroefklemmenblokken om de aansluiting te vereenvoudigen. Ze verkorten de tijd nodig voor bedrading en installatie, vereisen geen periodiek onderhoud en garanderen een betrouwbare aansluiting voor de meeste elektrische draden. Wij raden aan om CAT5- of EIB-kabels te gebruiken. Er is één klemmenblok voor de analoge uitgang, één voor de relaisuitgang, en één voor de voeding en Modbus RTU-communicatie.
Deze sensor kan worden gevoed met 24 VAC of 24 VDC. Sentera raadt aan om een 24VDC-voeding te gebruiken, aangezien de meeste van deze voedingen beveiliging bieden tegen kortsluiting, overbelasting en overspanning. Een voedingsspanning van 24 VDC verhoogt dus de veiligheid en betrouwbaarheid van de installatie.
Hoe kan ik de gemeten CO-concentratie uitlezen?
Deze CO-sensor heeft een analoge uitgang die de gemeten CO-concentratie weergeeft. De minimumwaarde van het CO-bereik komt overeen met de minimumwaarde van de analoge uitgang. De maximumwaarde van het CO-bereik komt overeen met de maximumwaarde van de analoge uitgang. De standaardinstelling van de analoge uitgang is 0–10 V, maar dit kan worden gewijzigd in Modbus-holdingregister 163.
De beschikbare opties zijn: 0–10 VDC / 2–10 VDC / 0–5 VDC / 0–20 mA / 4–20 mA / PWM Push-Pull / PWM open collector.
De sensor beschikt ook over een relaisuitgang met wisselcontact. Deze schakelt wanneer de ingestelde drempelwaarde wordt overschreden. Deze CO-drempel kan worden ingesteld in Modbus-holdingregister 193.
De gemeten CO-concentratie kan ook worden uitgelezen via Modbus RTU-communicatie in Modbus-ingangsregister 41.
Hoe kalibreer ik deze CO-sensor?
Deze CO-sensor is reeds gekalibreerd in de fabriek, maar het wordt aanbevolen om jaarlijks opnieuw te kalibreren. Dit gebeurt door de sensor in verse omgevingslucht (0 ppm CO) te plaatsen en vervolgens de kalibratie te starten via Modbus-holdingregister 48 of met behulp van de jumper op de printplaat (PCB).
Over de behuizing van deze CO-sensor

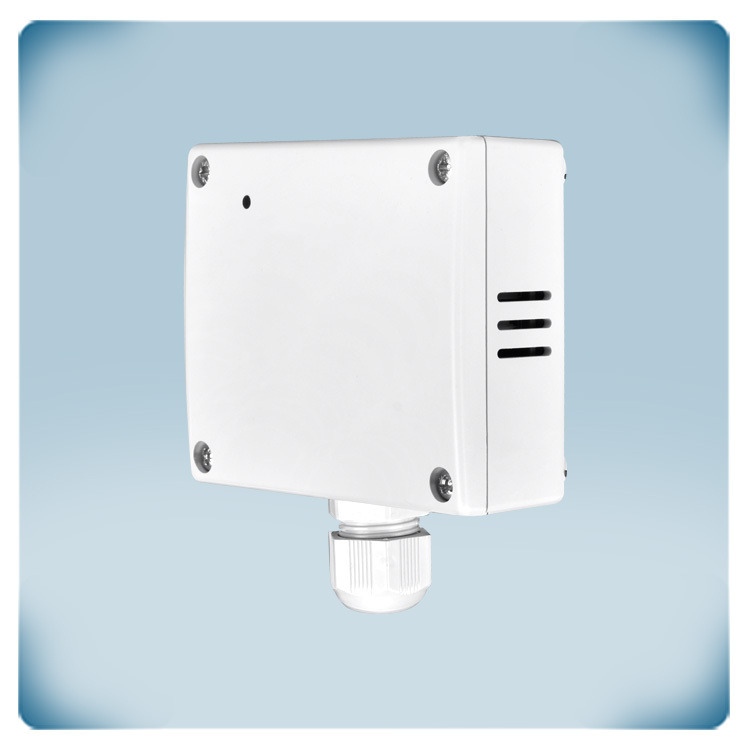

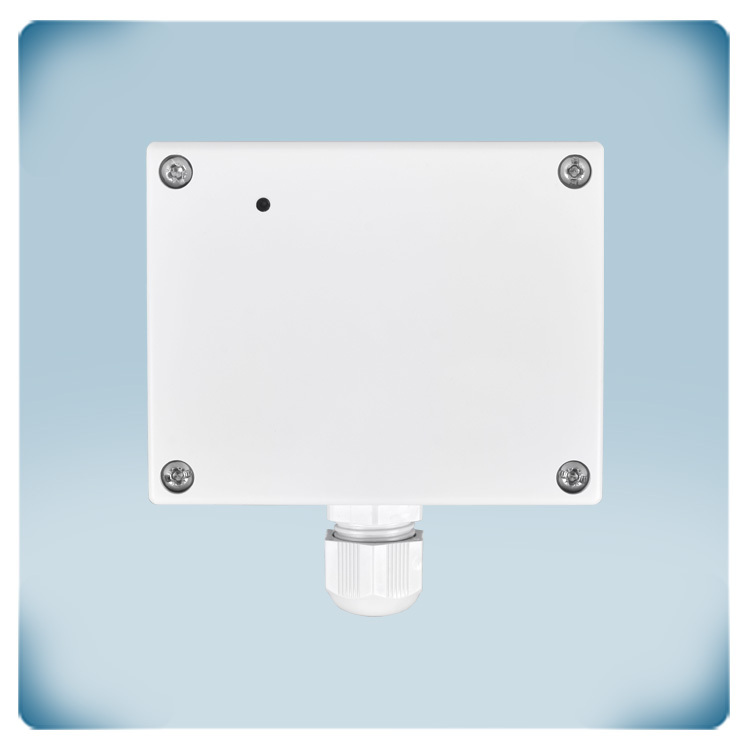

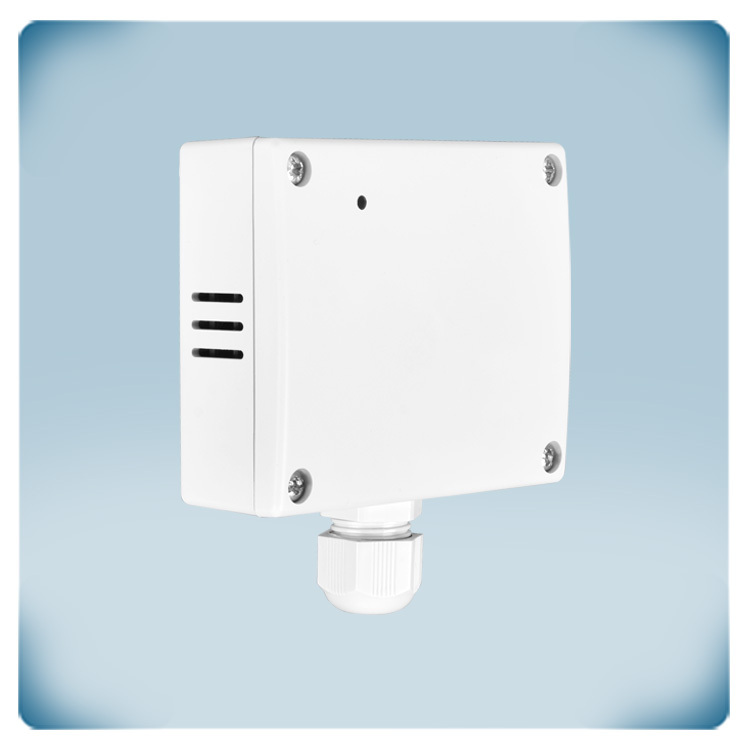

De behuizing is ontworpen voor gebruik binnenshuis en biedt IP31-bescherming tegen het binnendringen van stof en vocht. De sensor is bedoeld voor wandmontage. De grijze behuizing uit ABS-kunststof ziet er stevig uit en biedt een goede bescherming voor de gevoelige elektronica. Het is echter aan te raden de sensor te beschermen tegen rechtstreeks zonlicht.
