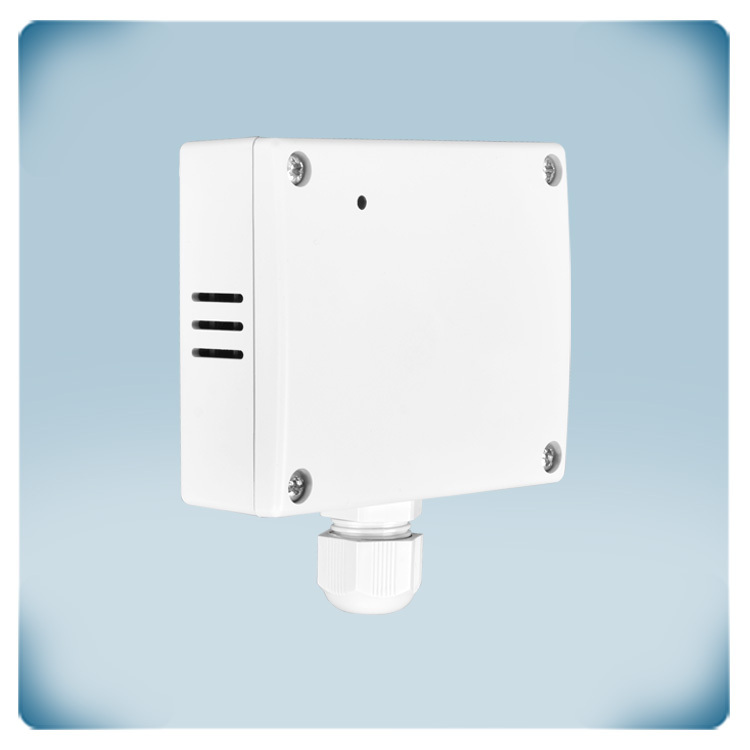

Šedý plastový kryt s kabelovou průchodkou

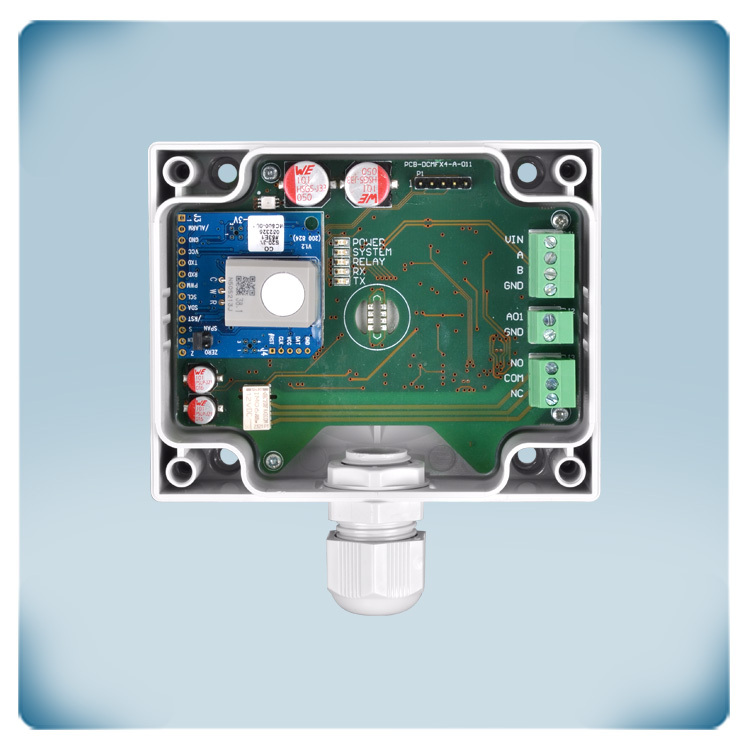

Deska plošných spojů s elektronickými součástkami v šedém plastovém krytu

Čidlo CO | IP31 | Komunikace Modbus RTU

K tomuto produktu zatím nikdo nekomentoval, buďte první (viz níže), vážíme si vašeho názoru!

Kód výrobku ISCMG2-4

Číslo Intrastatu 90.27.10.10

Kategorie LPG – CO

Aktuální zásoba 0 U.

Popis výrobku

Čidlo pro detekci oxidu uhelnatého (CO) v garážích s modulačním analogovým výstupem a přepínacím reléovým výstupem.

Všechna měřená data a konfigurace jsou přístupné prostřednictvím komunikace Modbus RTU.

Čidlo je kompatibilní s více napájecími napětími s širokou tolerancí: 24 V DC nebo 24 V AC ±10 %.

Připojení je realizováno pomocí odnímatelných šroubovacích svorkovnic a maximální proudový odběr je 60 mA.

Doplňující specifikace a popis

Kde se čidlo CO běžně používá?

Oxid uhelnatý (CO) je smrtelně nebezpečný plyn bez barvy a bez zápachu. Právě proto, že jej nelze cítit ani vidět, je extrémně nebezpečný. Z tohoto důvodu je v mnoha regionech používání CO čidel povinné na místech, kde existuje vysoké riziko tvorby CO. CO vzniká při nedokonalém spalování. Ačkoli za těchto podmínek lze CO₂ detekovat rychleji, z bezpečnostních důvodů se obvykle instaluje i CO čidlo. Příklady takových míst zahrnují garáže nebo uzavřené prostory, které obsahují spalovací zařízení (např. topení) nebo spalovací motor.

Jak zapojit a připojit toto CO čidlo?

Toto čidlo je vybaveno třemi odnímatelnými svorkovnicemi s pružinovým klecovým mechanismem, které zjednodušují připojení. Tyto svorky zkracují dobu instalace, nevyžadují žádnou údržbu a zajišťují spolehlivý kontakt pro většinu elektrických vodičů. Doporučujeme používat kabely typu CAT5 nebo EIB. K dispozici je jedna svorkovnice pro analogový výstup, jedna pro reléový výstup a jedna pro napájení a komunikaci Modbus RTU.

Toto čidlo lze napájet napětím 24 V AC nebo 24 V DC. Společnost Sentera doporučuje používat napájení 24 V DC, protože většina zdrojů 24 V DC poskytuje ochranu proti zkratu, přetížení a přepětí. Napájení 24 V DC tak zvyšuje bezpečnost a spolehlivost instalace.

Kde mohu najít naměřenou koncentraci CO?

Toto CO čidlo má analogový výstup, který zobrazuje naměřenou koncentraci CO. Minimální hodnota rozsahu CO odpovídá minimální hodnotě analogového výstupu. Maximální hodnota rozsahu CO odpovídá maximální hodnotě analogového výstupu.

Výchozí typ analogového výstupu je 0–10 V, ale lze jej změnit v Modbus Holding registru 163. Ostatní dostupné možnosti jsou: 0–10 V DC / 2–10 V DC / 0–5 V DC / 0–20 mA / 4–20 mA / PWM Push-Pull / PWM open collector.

Čidlo je rovněž vybaveno reléovým výstupem s přepínacím kontaktem. Tento reléový výstup se sepne, když je překročena nastavená prahová hodnota CO. Tuto hodnotu lze nastavit v Modbus Holding registru 193.

Naměřenou koncentraci CO lze také zjistit prostřednictvím komunikace Modbus RTU v Modbus Input registru 41.

Jak provést kalibraci tohoto čidla CO?

Čidlo je z výroby nakalibrováno, avšak doporučuje se jej revidovat jednou ročně. Kalibraci lze provést umístěním čidla do čistého okolního vzduchu s 0 ppm CO a následným spuštěním kalibrace prostřednictvím Modbus Holding registru 48 nebo pomocí propojky na desce plošných spojů (PCB).

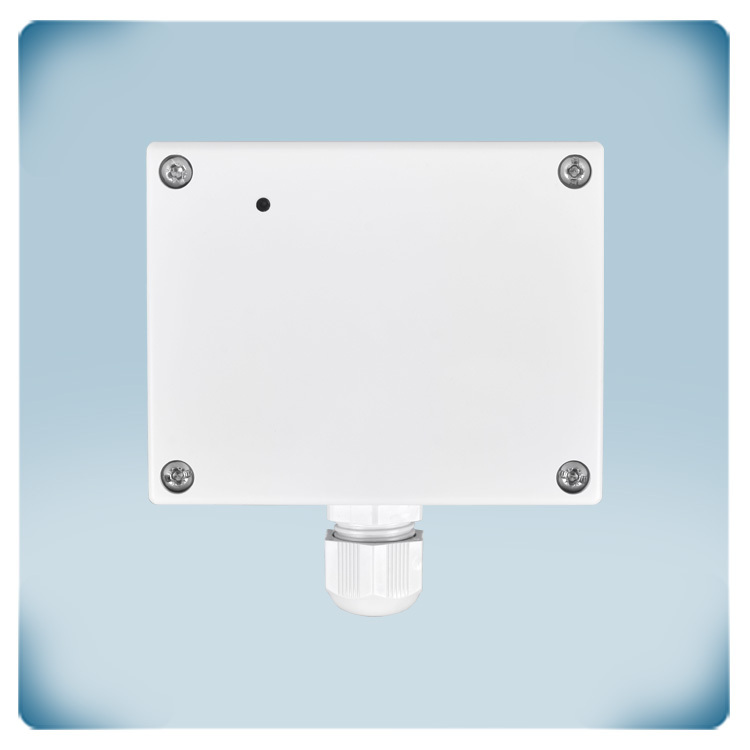

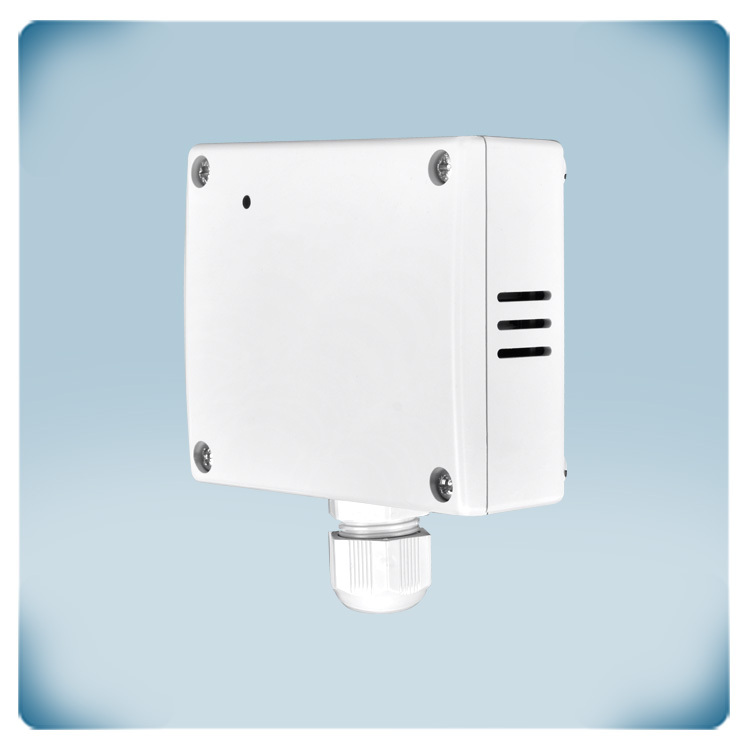

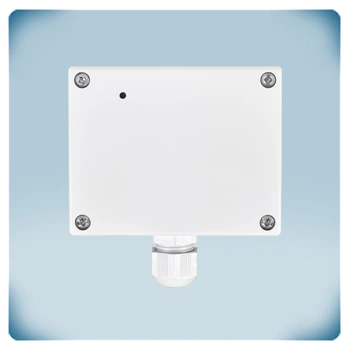

Kryt CO čidla

Kryt je určen pro vnitřní použití a poskytuje stupeň krytí IP31, který chrání před vniknutím prachu a vlhkosti. Kryt je navržen pro montáž na stěnu. Doporučujeme chránit čidlo před přímým slunečním zářením. Šedý plastový kryt z ABS působí robustně a poskytuje dobrou ochranu pro citlivou elektroniku.
