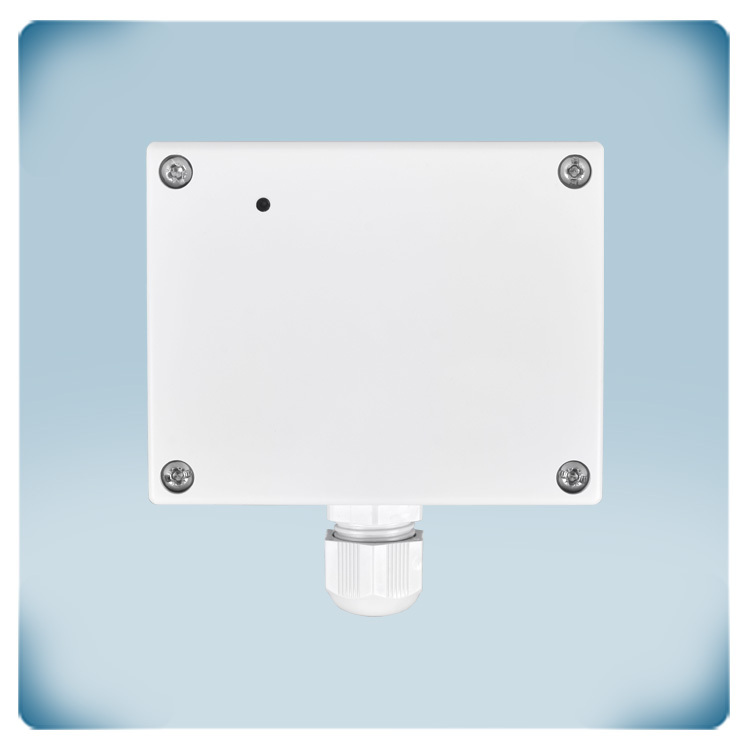

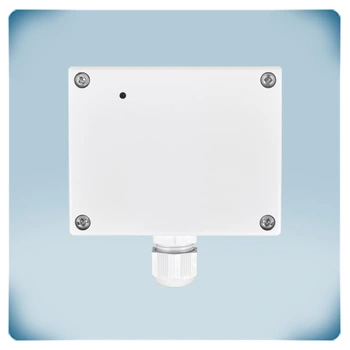

CO jutiklis | IP31 | Modbus RTU ryšys
Produkto aprašymas
Anglies monoksido aptikimo jutiklis automobilių stovėjimo aikštelėje su moduliuojančiu analoginiu išėjimu ir perjungiamu reliniu išėjimu.
Visi matuojami parametrai ir konfigūracija pasiekiami per „Modbus RTU“ ryšį.
Jutiklis suderinamas su keliais maitinimo įtampos variantais, kurių tolerancija yra plati: 24 V nuolatinė srovė arba 24 V kintamoji srovė ± 10 %.
Prijungimas atliekamas per įkišamus varžtinius gnybtus, o maksimali srovės sąnaudos yra 60 mA.
Papildomos specifikacijos ir aprašymas
Kur dažniausiai naudojamas CO jutiklis?
Anglies monoksidas (CO) yra bespalvės, bekvapės ir mirtinai pavojingos dujos. Būtent todėl, kad jų nei užuosti, nei pamatyti negalima, jos yra ypač pavojingos. Dėl šios priežasties daugelyje šalių CO jutiklių naudojimas yra privalomas tose vietose, kuriose kyla didelė CO susidarymo rizika. CO susidaro nevisiško degimo proceso metu. Nors tokiomis sąlygomis anglies dioksidą (CO₂) galima aptikti greičiau, dėl saugumo paprastai taip pat montuojamas CO jutiklis. Tokios vietos gali būti automobilių stovėjimo aikštelės ar uždaros patalpos, kuriose yra degimo įrenginiai (pvz., šildymo katilai) arba vidaus degimo varikliai.

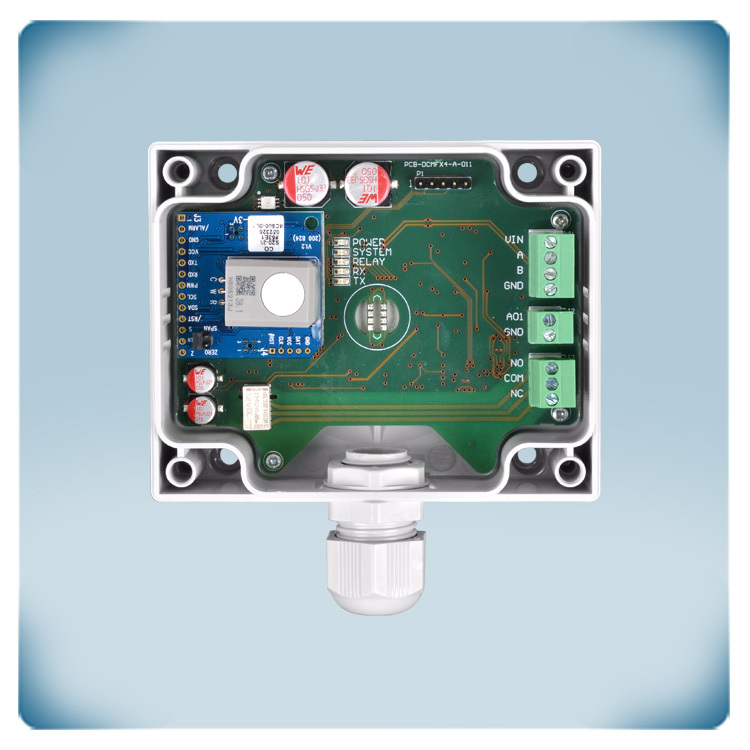

Kaip prijungti šį CO jutiklį?
Šis jutiklis turi tris jungiamuosius gnybtų blokus su spyruoklinėmis spaustuvėmis, kad prijungimas būtų paprastesnis. Tokie gnybtai sutrumpina instaliacijos ir laidų jungimo laiką, nereikalauja periodinės priežiūros ir užtikrina patikimą kontaktą su dauguma elektros laidų. Rekomenduojama naudoti CAT5 arba EIB kabelius. Yra trys atskiri gnybtų blokai, vienas – analoginiam išėjimui, vienas – reliniam išėjimui ir vienas – maitinimui ir Modbus RTU ryšiui. Jutiklis gali būti maitinamas 24 VAC arba 24 VDC įtampa. Sentera rekomenduoja naudoti 24 VDC maitinimą, nes dauguma tokių šaltinių turi apsaugą nuo trumpojo jungimo, perkrovos ir viršįtampos. Todėl 24 VDC maitinimas padidina jūsų sistemos saugumą ir patikimumą.
Kaip nuskaityti išmatuotą CO koncentraciją?
Šis CO jutiklis turi analoginį išėjimą, kuris rodo išmatuotą CO koncentraciją. Mažiausia CO reikšmė atitinka mažiausią analoginio išėjimo reikšmę. Didžiausia CO reikšmė atitinka didžiausią analoginio išėjimo reikšmę. Numatytasis analoginio išėjimo tipas yra 0–10 V, tačiau tai galima pakeisti Modbus Holding Register 163 registre. Galimos parinktys: 0–10 VDC / 2–10 VDC / 0–5 VDC / 0–20 mA / 4–20 mA / PWM Push-Pull / PWM atviras kolektorius. Jutiklis taip pat turi relinį išėjimą su perjungiamu kontaktu. Relė įsijungia, kai viršijama nustatyta CO riba. Šią ribinę vertę galima nustatyti Modbus Holding Register 193 registre. Be to, išmatuotą CO koncentraciją galima nuskaityti ir per Modbus RTU ryšį, naudojant Modbus Input Register 41.
Šis CO jutiklis turi analoginį išėjimą, kuris rodo išmatuotą CO koncentraciją. Mažiausia CO reikšmė atitinka mažiausią analoginio išėjimo reikšmę. Didžiausia CO reikšmė atitinka didžiausią analoginio išėjimo reikšmę. Numatytasis analoginio išėjimo tipas yra 0–10 V, tačiau tai galima pakeisti Modbus Holding Register 163 registre. Galimos parinktys: 0–10 VDC / 2–10 VDC / 0–5 VDC / 0–20 mA / 4–20 mA / PWM Push-Pull / PWM atviras kolektorius. Jutiklis taip pat turi relinį išėjimą su perjungiamu kontaktu. Relė įsijungia, kai viršijama nustatyta CO riba. Šią ribinę vertę galima nustatyti Modbus Holding Register 193 registre. Be to, išmatuotą CO koncentraciją galima nuskaityti ir per Modbus RTU ryšį, naudojant Modbus Input Register 41.
Kaip kalibruoti CO jutiklį?
Šis CO jutiklis yra iš anksto sukalibruotas gamykloje, tačiau rekomenduojama jį kalibruoti kartą per metus. Kalibravimas atliekamas pastatant jutiklį į švarią aplinką, kur CO koncentracija yra 0 ppm, ir paleidžiama kalibravimo procedūrą per Modbus Holding Registerą 48 arba naudojant trumpiklį ant PCB plokštės.
Šis CO jutiklis yra iš anksto sukalibruotas gamykloje, tačiau rekomenduojama jį kalibruoti kartą per metus. Kalibravimas atliekamas pastatant jutiklį į švarią aplinką, kur CO koncentracija yra 0 ppm, ir paleidžiama kalibravimo procedūrą per Modbus Holding Registerą 48 arba naudojant trumpiklį ant PCB plokštės.

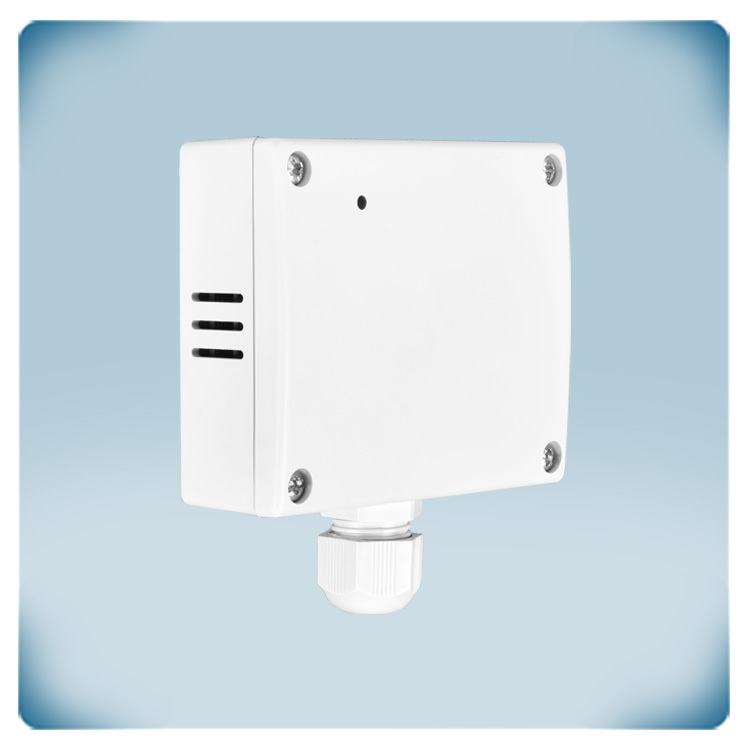

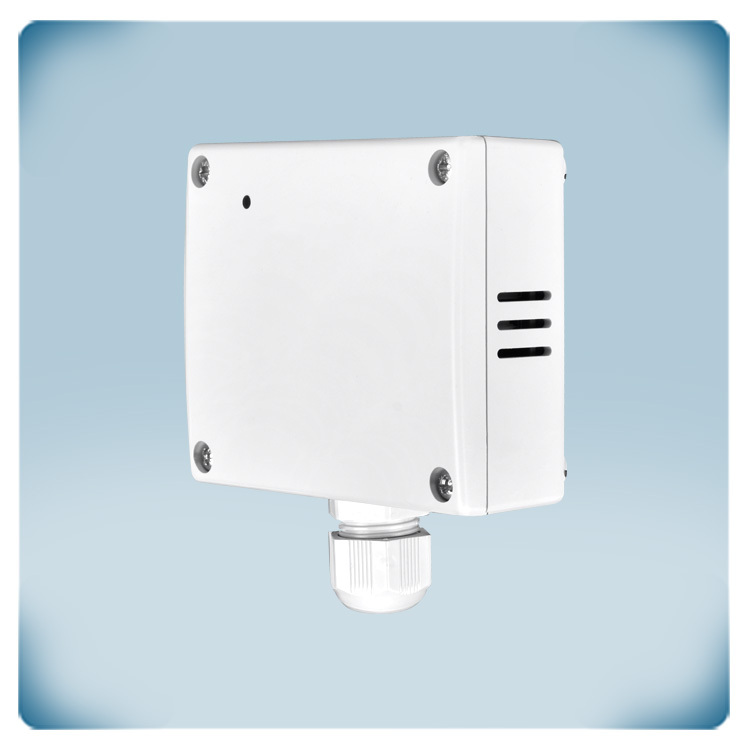

Koks šio CO jutiklio korpusas?
Korpusas skirtas naudoti patalpose. Jis atitinka IP31 saugumo klasę kuri apsaugo jutiklį nuo dulkių ir drėgmės patekimo. Jutiklis montuojamas ant sienos. Rekomenduojama jį apsaugoti nuo tiesioginių saulės spindulių. Pilkas ABS plastiko tvirtas korpusas ir gerai apsaugo jutiklio elektroniką.
Korpusas skirtas naudoti patalpose. Jis atitinka IP31 saugumo klasę kuri apsaugo jutiklį nuo dulkių ir drėgmės patekimo. Jutiklis montuojamas ant sienos. Rekomenduojama jį apsaugoti nuo tiesioginių saulės spindulių. Pilkas ABS plastiko tvirtas korpusas ir gerai apsaugo jutiklio elektroniką.
