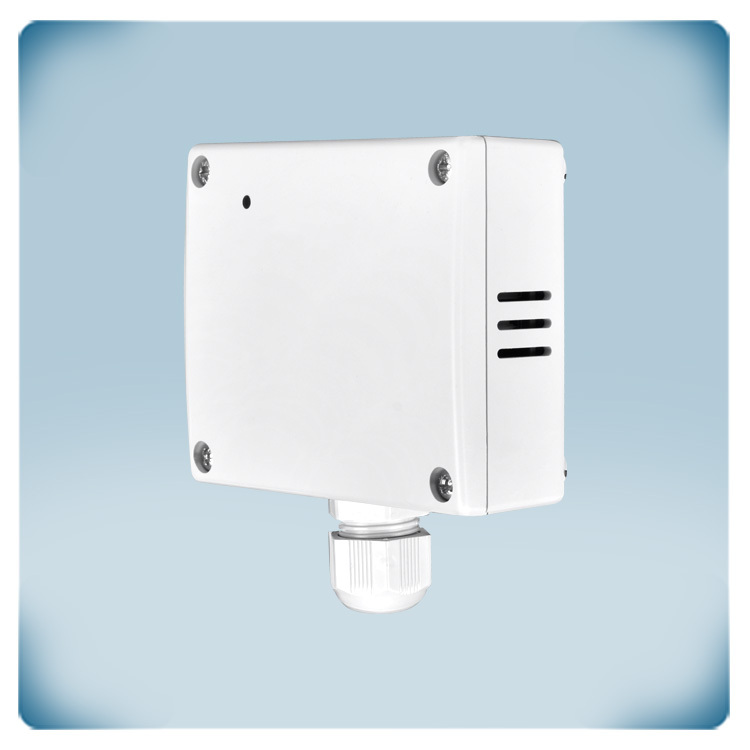

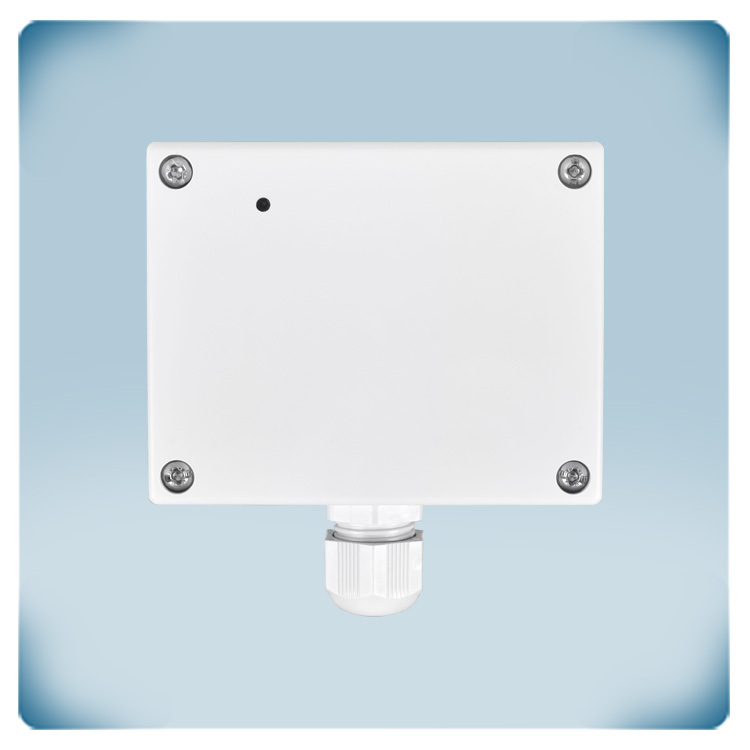

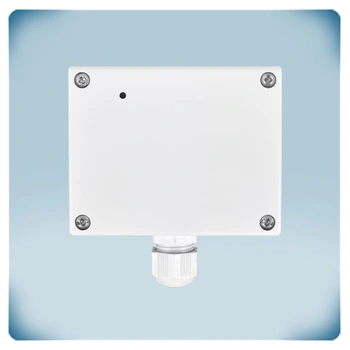

Czujnik CO | IP31 | Komunikacja Modbus RTU
Opis produktu
Czujnik do wykrywania tlenku węgla (CO) w garażach podziemnych, wyposażony w modulowane wyjście analogowe oraz wyjście przekaźnikowe przełączne.
Wszystkie zmierzone parametry oraz konfiguracja są dostępne poprzez komunikację Modbus RTU.
Czujnik jest kompatybilny z kilkoma opcjami zasilania o szerokiej tolerancji: 24 VDC lub 24 VAC ± 10%.
Połączenia realizowane są poprzez wtykane złącza śrubowe, a maksymalny pobór prądu wynosi 60 mA.
Dodatkowe specyfikacje i opis
Gdzie najczęściej stosuje się czujnik CO?
Tlenek węgla (CO) jest bezbarwnym, bezwonnym i śmiertelnie niebezpiecznym gazem. Właśnie dlatego, że nie można go zobaczyć ani wyczuć, stanowi poważne zagrożenie. Z tego powodu w wielu regionach stosowanie czujników CO jest wymagane w miejscach, gdzie istnieje wysokie ryzyko powstawania tlenku węgla. CO powstaje podczas niepełnego spalania. Chociaż w takich warunkach CO₂ można wykryć szybciej, dla bezpieczeństwa zazwyczaj instaluje się także czujnik CO.
Przykłady takich miejsc to parkingi podziemne lub zamknięte pomieszczenia zawierające urządzenia grzewcze lub silniki spalinowe.
Tlenek węgla (CO) jest bezbarwnym, bezwonnym i śmiertelnie niebezpiecznym gazem. Właśnie dlatego, że nie można go zobaczyć ani wyczuć, stanowi poważne zagrożenie. Z tego powodu w wielu regionach stosowanie czujników CO jest wymagane w miejscach, gdzie istnieje wysokie ryzyko powstawania tlenku węgla. CO powstaje podczas niepełnego spalania. Chociaż w takich warunkach CO₂ można wykryć szybciej, dla bezpieczeństwa zazwyczaj instaluje się także czujnik CO.
Przykłady takich miejsc to parkingi podziemne lub zamknięte pomieszczenia zawierające urządzenia grzewcze lub silniki spalinowe.
Jak podłączyć ten czujnik CO?

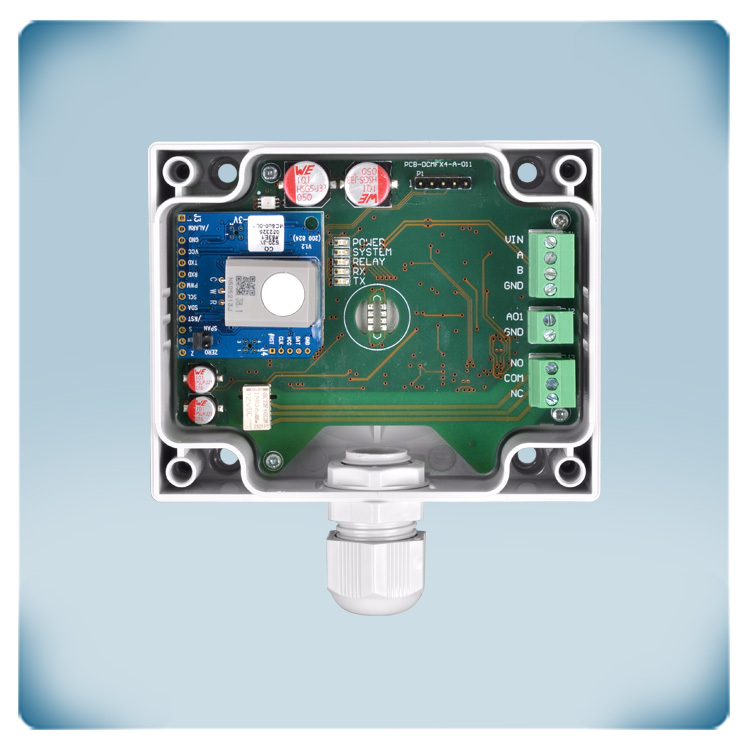

Czujnik posiada trzy wtykane złącza śrubowe, które ułatwiają podłączenie. Skracają one czas okablowania i instalacji, eliminują potrzebę rutynowej konserwacji i zapewniają niezawodny kontakt dla większości przewodów elektrycznych. Zalecamy stosowanie kabli CAT5 lub EIB.Jedno złącze służy do wyjścia analogowego, jedno do wyjścia przekaźnikowego, a jedno do zasilania i komunikacji Modbus RTU.Czujnik może być zasilany napięciem 24 VAC lub 24 VDC. Firma Sentera zaleca zasilanie 24 VDC, ponieważ większość zasilaczy 24 VDC posiada zabezpieczenia przeciwzwarciowe, przeciążeniowe i przepięciowe. Zasilanie 24 VDC zwiększa bezpieczeństwo i niezawodność instalacji.
Jak odczytać zmierzone stężenie CO?
Czujnik CO posiada wyjście analogowe prezentujące zmierzone stężenie CO.Minimalna wartość zakresu pomiarowego odpowiada minimalnej wartości sygnału analogowego. Maksymalna wartość zakresu odpowiada maksymalnej wartości sygnału.Domyślny typ sygnału to 0–10 V, jednak można go zmienić w rejestrze Modbus Holding Register 163. Dostępne opcje to: 0–10 VDC / 2–10 VDC / 0–5 VDC / 0–20 mA / 4–20 mA / PWM push-pull / PWM otwarty kolektor.Czujnik wyposażony jest także w wyjście przekaźnikowe z przełącznym stykiem. Wyjście przekaźnikowe aktywuje się po przekroczeniu ustawionego progu. Próg CO można ustawić w rejestrze Modbus Holding Register 193.
Zmierzone stężenie CO można również odczytać poprzez Modbus RTU w rejestrze Modbus Input Register 41.
Jak skalibrować ten czujnik CO?
Czujnik CO jest skalibrowany fabrycznie. Zalecamy jednak jego coroczną kalibrację.Można to zrobić, umieszczając czujnik w czystym powietrzu o stężeniu 0 ppm CO, a następnie uruchamiając kalibrację z poziomu Modbus Holding Register 48 lub za pomocą zworki na płytce PCB.
Obudowa czujnika CO
Obudowa została zaprojektowana do użytku wewnętrznego. Zapewnia ochronę IP31 przed wnikaniem kurzu i wilgoci. Obudowa jest przeznaczona do montażu na ścianie. Zalecamy ochronę czujnika przed bezpośrednim działaniem promieni słonecznych.Szara obudowa z tworzywa ABS jest solidna i dobrze chroni wrażliwą elektronikę.
