Capteur CO | IP31 | Modbus RTU communication
Description du produit
Capteur de garage souterrain pour la détection de monoxyde de carbone avec sortie analogique modulante et sortie relais inverseur.
Tous les paramètres mesurés et la configuration sont accessibles via la communication Modbus RTU.
Le capteur est compatible avec plusieurs options de tension d'alimentation avec une large tolérance : 24 VDC ou 24 VAC ± 10%.
Les connexions sont réalisées par des borniers à vis enfichables et la consommation maximale de courant est de 60 mA.
Spécifications et descriptions supplémentaires
Où est généralement utilisé un capteur de CO ?
Le monoxyde de carbone ou CO est un gaz incolore, inodore et mortel. Du fait qu'il est indétectable par l'odorat et la vue, il représente un danger extrême. C'est bien la raison pour laquelle, dans de nombreuses régions, l'utilisation de capteurs de CO est requise dans les lieux où il existe un risque élevé de formation de CO. Le CO est produit lors de processus de combustion incomplète. Bien que le CO2 puisse être détecté beaucoup plus rapidement dans ces conditions, un capteur de CO est tout de même installé pour des raisons de sécurité. Les exemples de tels lieux comprennent les parkings souterrains ou les espaces clos contenant un appareil de chauffage ou un moteur à combustion.
Comment câbler et connecter ce capteur de CO ?

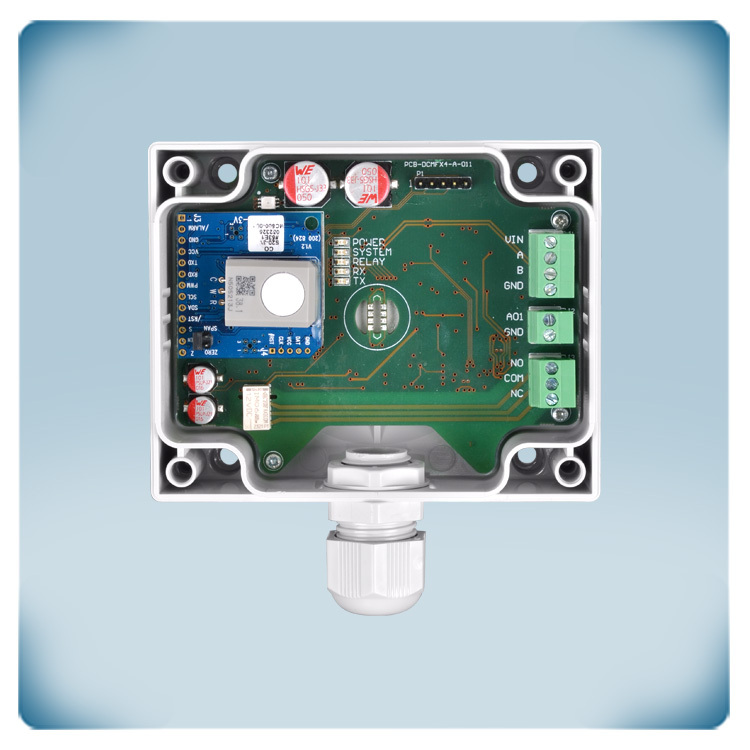

Ce capteur dispose de trois borniers à ressort enfichables qui simplifient bien la connexion. Les borniers à cage à ressort réduisent le temps de câblage et d'installation. Ils éliminent le besoin d'entretien régulier et assurent un contact fiable pour la plupart des fils électriques. Il est fort recommandable d'utiliser des câbles CAT5 ou EIB. Il y a un bornier pour la sortie analogique, un bornier pour la sortie relais et un bornier pour l'alimentation électrique et la communication Modbus RTU.
Ce capteur peut être alimenté par 24 VAC ou 24 VDC. Sentera recommande d'utiliser une alimentation 24 VDC pour l'alimentation des capteurs. La plupart des alimentations 24 VDC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VDC améliore ainsi la sécurité et la fiabilité de votre installation.
Comment puis-je lire la concentration de CO mesurée ?
Ce capteur de CO dispose d'une sortie analogique qui affiche la concentration de CO mesurée. La valeur minimale de la plage de CO correspond à la valeur minimale de la sortie analogique. La valeur maximale de la plage de CO correspond à la valeur maximale de la sortie analogique. Le type de sortie analogique par défaut est 0-10 volts, mais cela peut être modifié dans le registre de maintien Modbus 163. Les options sont : 0-10 VDC / 2-10 VDC / 0-5 VDC / 0-20 mA / 4-20 mA / PWM Push-Pull / PWM collecteur ouvert.
Ce capteur dispose également d'une sortie relais avec un contact inverseur. La sortie relais commute lorsque le seuil défini est dépassé. Ce seuil de CO peut être défini dans le registre de maintien Modbus 193.
En fin de compte, la concentration de CO mesurée peut également être lue via la communication Modbus RTU dans le registre d'entrée Modbus.
Comment calibrer ce capteur de CO ?
Ce capteur de CO est étalonné en usine. Toutefois, il est recommandé de procéder à un réétalonnage une fois par an afin de garantir la précision des mesures. Cela peut être fait en plaçant le capteur dans un air ambiant propre avec 0 ppm de CO, puis en démarrant l'étalonnage via le registre de maintien Modbus 48 ou en utilisant le cavalier sur la carte de circuit imprimé (PCB).
À propos du boîtier de ce capteur de CO.

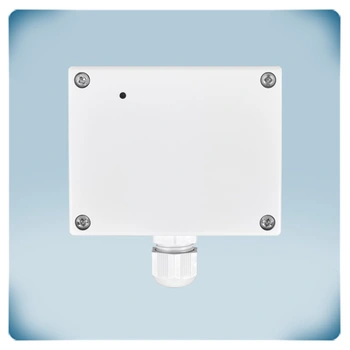

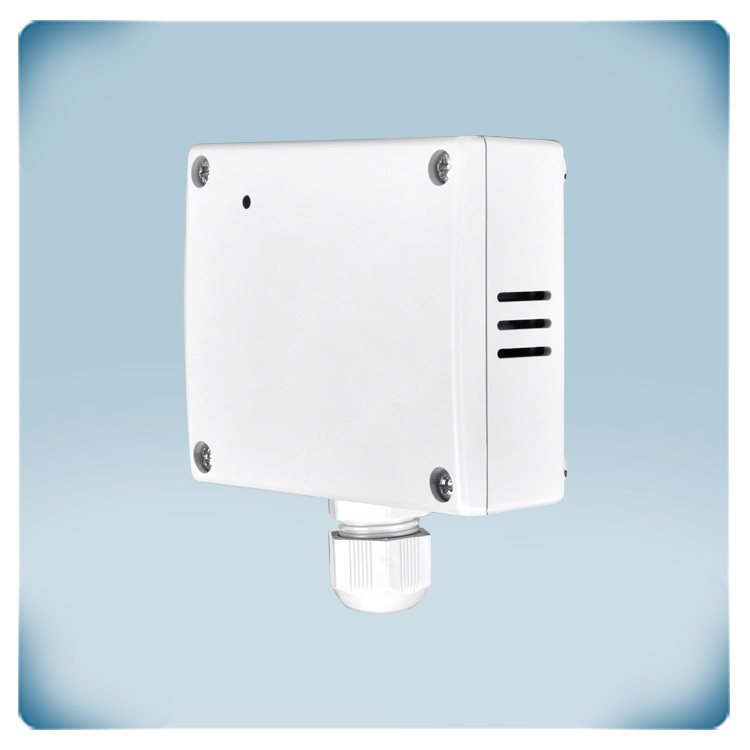

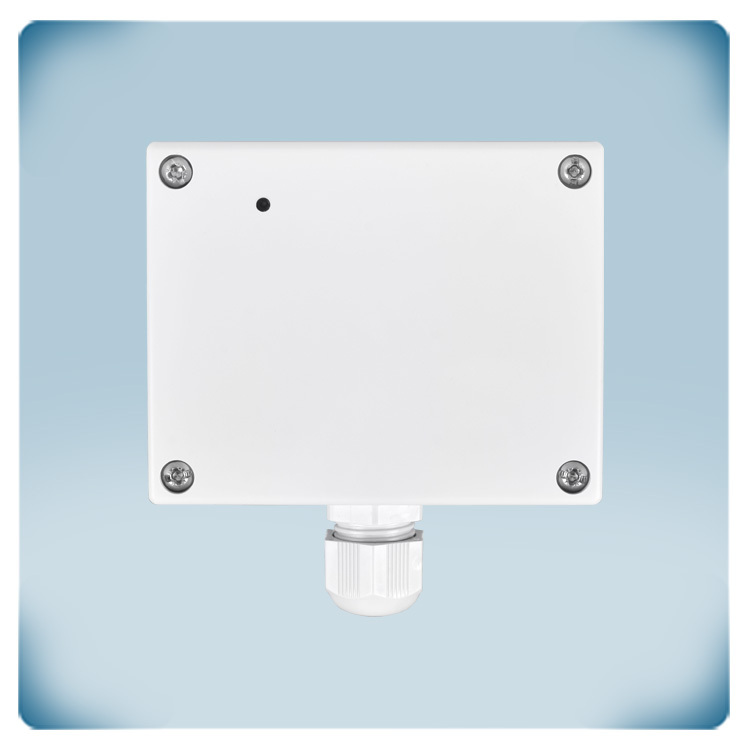

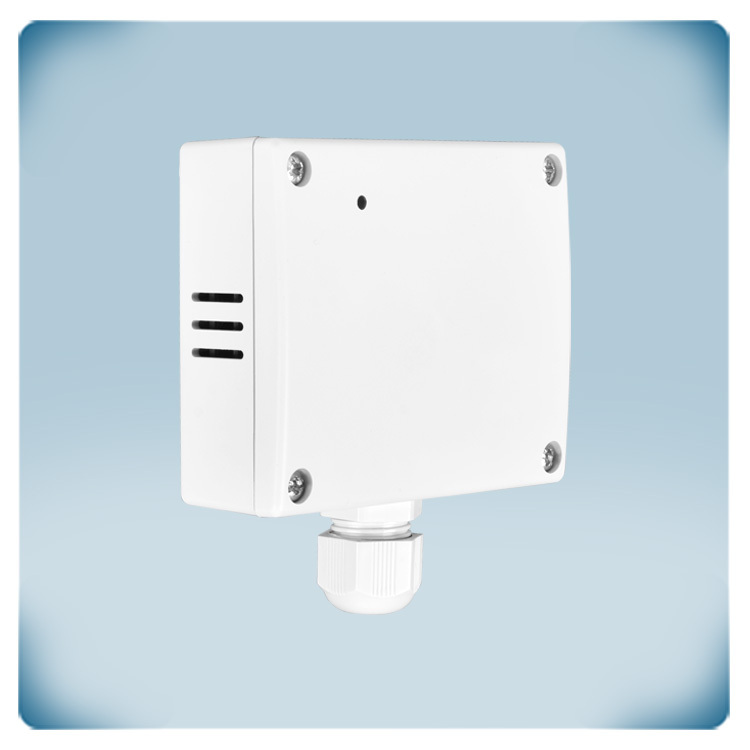

Le boîtier est conçu pour une utilisation en intérieur. Il offre une protection IP31 contre la pénétration de poussière et d'humidité. Le boîtier est conçu pour un montage mural. Il est recommandé de de protéger le capteur de la lumière directe du soleil. Le boîtier en plastique ABS gris a un aspect robuste et offre une bonne protection pour l'électronique sensible.
