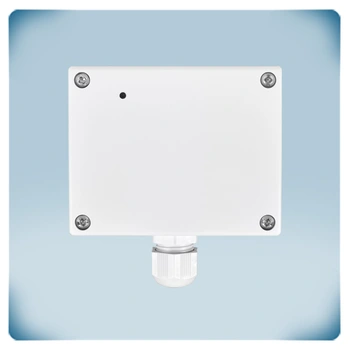

CO Sensörü | IP31 | Modbus RTU İletişimi
Ürün açıklaması
Karbon monoksit (CO) algılaması için modülasyonlu analog çıkışa ve anahtarlamalı röle çıkışına sahip otopark garajı sensörüdür.
Tüm ölçülen parametrelere ve yapılandırmaya Modbus RTU iletişimi aracılığıyla erişilebilir.
Sensör, geniş toleranslı çoklu besleme voltajı seçenekleriyle uyumludur: 24 VDC veya 24 VAC pm %10.
Bağlantılar fişli vidalı terminal blokları (klemensler) aracılığıyla yapılır ve maksimum akım tüketimi 60 mA'dir.
Ek özellikler ve açıklama
Bir CO sensörü nerelerde kullanılır?

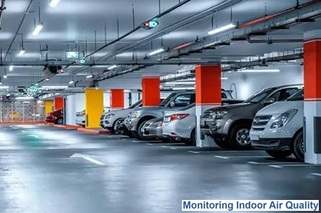

Karbon monoksit (CO), renksiz, kokusuz ve ölümcül bir gazdır.2 Koklanamadığı ve görülemediği için son derece tehlikelidir. Bu nedenle, birçok bölgede CO oluşumu riskinin yüksek olduğu yerlerde CO sensörlerinin kullanılması zorunludur. CO, eksik yanma süreçleri sırasında üretilir. Bu koşullar altında CO₂ çok daha hızlı tespit edilebilse de, güvenlik nedenleriyle genellikle bir CO sensörü de kurulur. Bu tür yerlere örnek olarak otopark garajları veya yanma cihazı (ısıtma) veya içten yanmalı motor içeren kapalı alanlar verilebilir.
Karbon monoksit (CO), renksiz, kokusuz ve ölümcül bir gazdır.2 Koklanamadığı ve görülemediği için son derece tehlikelidir. Bu nedenle, birçok bölgede CO oluşumu riskinin yüksek olduğu yerlerde CO sensörlerinin kullanılması zorunludur. CO, eksik yanma süreçleri sırasında üretilir. Bu koşullar altında CO₂ çok daha hızlı tespit edilebilse de, güvenlik nedenleriyle genellikle bir CO sensörü de kurulur. Bu tür yerlere örnek olarak otopark garajları veya yanma cihazı (ısıtma) veya içten yanmalı motor içeren kapalı alanlar verilebilir.
Bu CO sensörü nasıl kablolanır ve bağlanır?

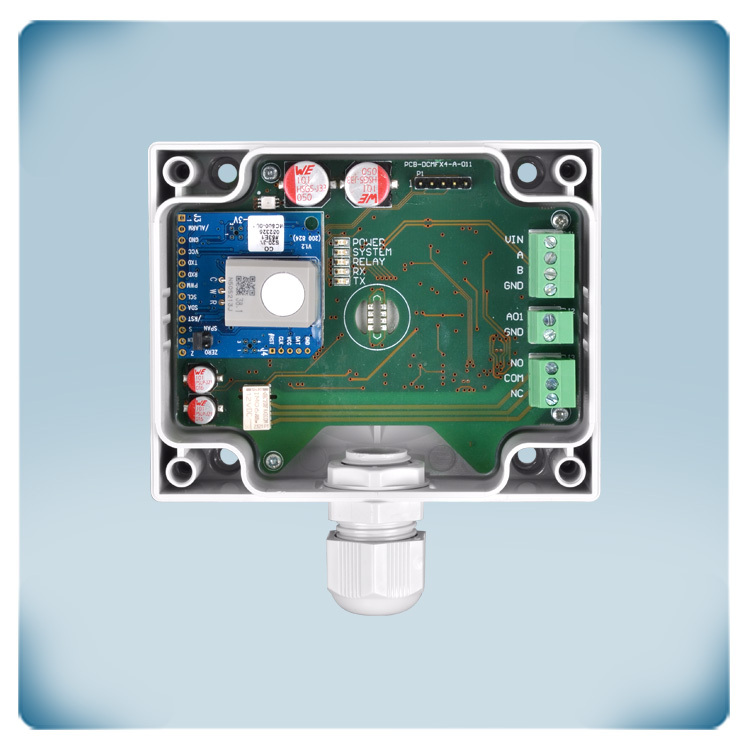

Bu sensör, bağlantıyı basitleştirmek için üç adet fişli kafes kelepçeli blok (plug-in cage clamp blocks) içerir. Kafes kelepçeli klemens blokları, kablolama ve kurulum süresini azaltır. Rutin bakım ihtiyacını ortadan kaldırır ve çoğu elektrik teli için güvenilir bir temas sağlar. CAT5 veya EIB kabloları kullanmanızı öneririz.
Bir klemens bloğu analog çıkış için, bir klemens bloğu röle çıkışı için, bir klemens bloğu ise güç kaynağı ve Modbus RTU iletişimi için ayrılmıştır.
Bu sensör 24 VAC veya 24 VDC ile beslenebilir. Sentera, sensörlere güç sağlamak için 24 VDC besleme kullanılmasını önerir. Çoğu 24 VDC güç kaynağı, kısa devre, aşırı yük ve aşırı gerilime karşı koruma sağlar. Bu sayede 24 VDC besleme voltajı, kurulumunuzun güvenliğini ve güvenilirliğini artırır.
Bu sensör 24 VAC veya 24 VDC ile beslenebilir. Sentera, sensörlere güç sağlamak için 24 VDC besleme kullanılmasını önerir. Çoğu 24 VDC güç kaynağı, kısa devre, aşırı yük ve aşırı gerilime karşı koruma sağlar. Bu sayede 24 VDC besleme voltajı, kurulumunuzun güvenliğini ve güvenilirliğini artırır.
Ölçülen CO konsantrasyonu nasıl okunur?
Bu CO sensörü, ölçülen CO konsantrasyonunu görüntüleyen bir analog çıkışa sahiptir. CO aralığının minimum değeri, analog çıkışın minimum değerine karşılık gelir. CO aralığının maksimum değeri, analog çıkışın maksimum değerine karşılık gelir.
Bu CO sensörü, ölçülen CO konsantrasyonunu görüntüleyen bir analog çıkışa sahiptir. CO aralığının minimum değeri, analog çıkışın minimum değerine karşılık gelir. CO aralığının maksimum değeri, analog çıkışın maksimum değerine karşılık gelir.
Varsayılan analog çıkış tipi 0-10 volt'tur, ancak bu ayar Modbus Holding Register 163 üzerinden değiştirilebilir.
Seçenekler şunlardır:
0-10 VDC / 2-10 VDC / 0-5 VDC
0-20 mA / 4-20 mA
PWM Push-Pull / PWM open collector
0-20 mA / 4-20 mA
PWM Push-Pull / PWM open collector
Bu sensörde ayrıca değiştirme kontaklı (changeover contact) bir röle çıkışı bulunur. Röle çıkışı, ayarlanan eşik aşıldığında anahtarlama yapar. Bu CO eşiği Modbus Holding Register 193 üzerinden ayarlanabilir.
Son olarak, ölçülen CO konsantrasyonu Modbus Input Register 41 üzerinden Modbus RTU iletişimi yoluyla da okunabilir.
Bu CO sensörünü nasıl kalibre ederim?
Bu CO sensörü fabrikada kalibre edilmiştir. Ancak, yılda bir kez yeniden kalibrasyon yapılması önerilir. Bu işlem, sensörün 0 ppm CO içeren temiz ortam havasına yerleştirilmesi ve ardından Modbus Holding Register 48 üzerinden veya devre kartındaki (PCB) jumper kullanılarak kalibrasyonun başlatılmasıyla yapılabilir.
Bu CO sensörü fabrikada kalibre edilmiştir. Ancak, yılda bir kez yeniden kalibrasyon yapılması önerilir. Bu işlem, sensörün 0 ppm CO içeren temiz ortam havasına yerleştirilmesi ve ardından Modbus Holding Register 48 üzerinden veya devre kartındaki (PCB) jumper kullanılarak kalibrasyonun başlatılmasıyla yapılabilir.
Bu CO sensörünün kutusu hakkında

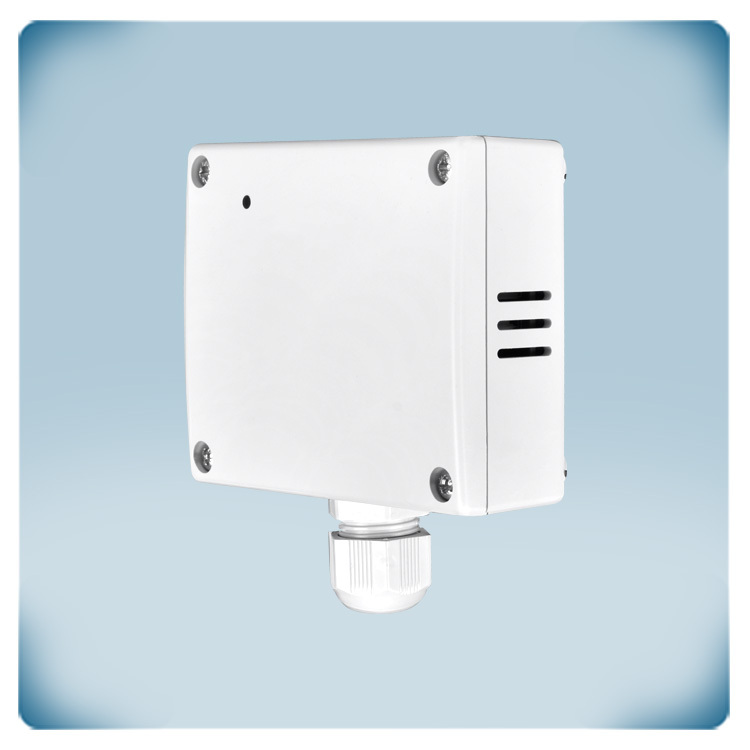

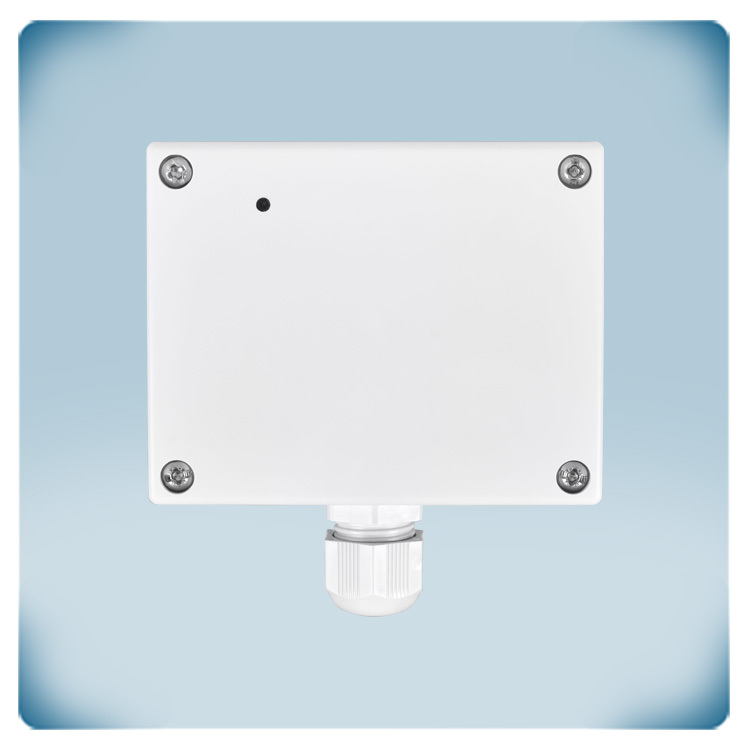

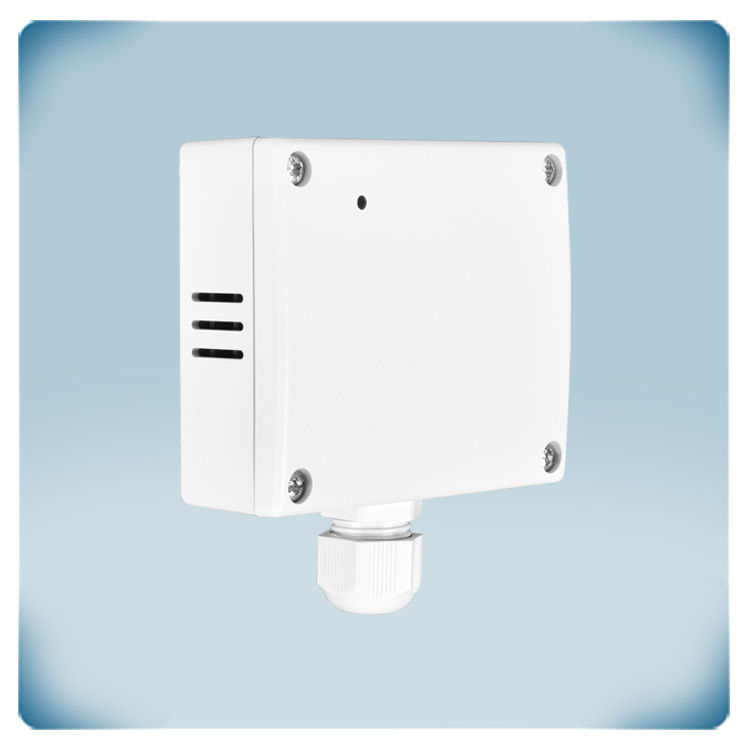

Kutu, iç mekân kullanımı için tasarlanmıştır. Toz ve neme karşı IP31 koruması sunar. Muhafaza, duvar montajı için tasarlanmıştır. Sensörün doğrudan güneş ışığından korunmasını öneririz. Gri ABS plastik muhafaza sağlam görünür ve hassas elektronik aksam için iyi bir koruma sağlar.
Kutu, iç mekân kullanımı için tasarlanmıştır. Toz ve neme karşı IP31 koruması sunar. Muhafaza, duvar montajı için tasarlanmıştır. Sensörün doğrudan güneş ışığından korunmasını öneririz. Gri ABS plastik muhafaza sağlam görünür ve hassas elektronik aksam için iyi bir koruma sağlar.
