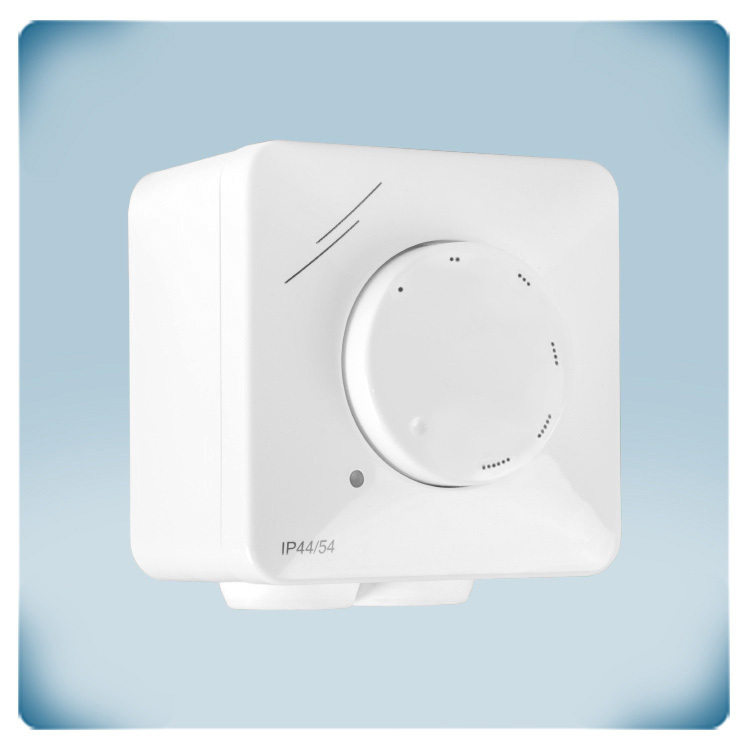

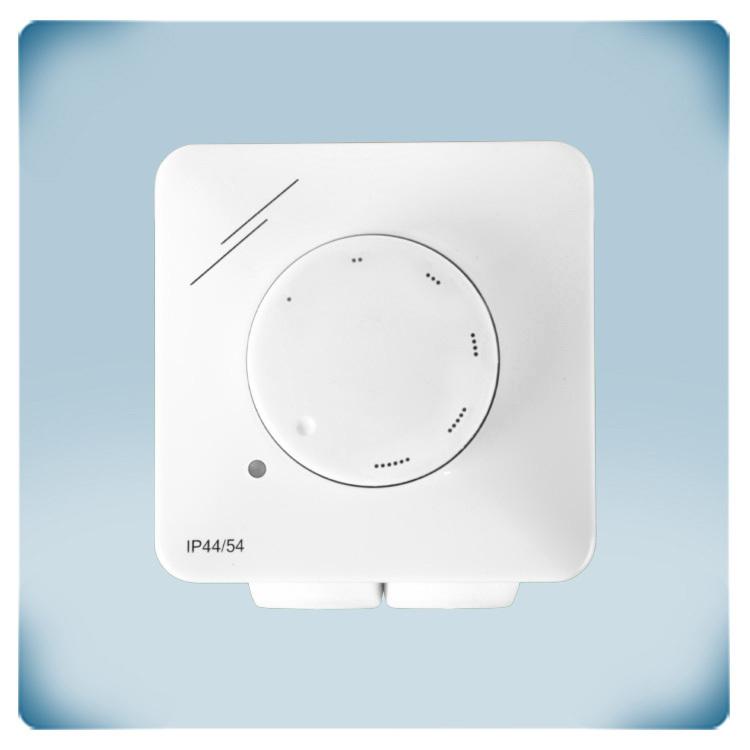

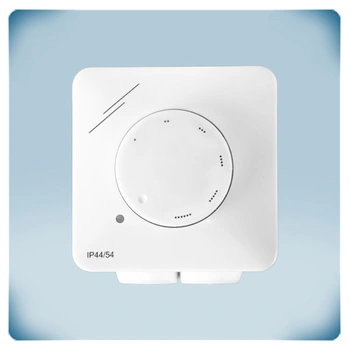

Regulátor otáček ventilátoru | LED | 0,5 A | Od maxima k minimu
Popis výrobku
Tento regulátor je určen pro jednofázové motory s proudem do 0,5 A. Umožňuje manuální nastavení otáček pomocí potenciometru od nejvyšších k nejnižším a je vybaven polohou pro vypnutí. Minimální otáčky lze nastavit pomocí vnitřního trimru.
Pro přesnou regulaci otáček ventilátoru využívá regulátor technologii TRIAC s fázovým řízením, která snižuje napětí přiváděné do motoru. Je napájen napětím 230 V AC a má integrovanou oranžovou LED diodu pro indikaci provozu.
Regulátor umožňuje zápustnou montáž s krytím IP44 i povrchovou montáž s krytím IP54.
Doplňující specifikace a popis
Jak řada LTXN umožňuje jednoduché a účinné řízení ventilátorů v domácnostech?
V domácnostech je obvykle potřeba jednoduché a cenově dostupné řešení regulace. Regulátory řady LTXN mají jednoduchý design, který se hodí do jakéhokoli interiéru. Nastavení otáček ventilátoru je stejně snadné jako zapnutí nebo vypnutí světla. Jediným otočným ovladačem lze nastavit otáčky od maxima k minimu, a to otáčením ve směru hodinových ručiček.
Zařízení představuje robustní a spolehlivé řešení regulace, které díky použité technologii TRIAC snižuje hlučnost ventilátoru a prodlužuje životnost připojeného motoru.
Při nižších otáčkách spotřebuje ventilátor výrazně méně energie než při maximálním výkonu. Nižší otáčky lze využít například v době, kdy jsou místnosti prázdné nebo se v nich nachází méně osob. Výsledkem je jednoduché ruční ovládání, spolehlivost a účinný provoz.
Jak technologie TRIAC umožňuje účinné řízení AC motorů?
TRIAC, zkratka anglického označení „triode for alternating current“, je elektronická součástka se třemi vývody, která po sepnutí vede proud v obou směrech. Jedná se o polovodičovou součástku, kterou lze použít jako spínač v obvodech se střídavým proudem.
Používaná metoda se nazývá fázové řízení. Využívá schopnosti výkonového polovodiče sepnout po přivedení signálu na řídicí elektrodu a automaticky se znovu vypnout, jakmile proud, který jím protéká, klesne na nulu.
Jak lze deaktivovat polohu "OFF" pro nepřetržitý provoz?
Regulátor LTXN je vybaven polohou OFF. Otočením ovladače proti směru hodinových ručiček se motor vypne. V případě potřeby však lze polohu OFF deaktivovat. Motor pak může běžet vždy, když je zařízení připojeno k napájení, i když nebylo ručně zapnuto otočením ovladače.
Při standardním zapojení se napájecí napětí připojuje ke svorkám ↑ a N. Pro deaktivaci polohy OFF je nutné připojit napájecí napětí ke svorkám určeným pro neregulovaný výstup, tedy ke svorkám ↓ a N.
K čemu slouží neregulovaný výstup a jak funguje?
Regulátor LTXN má neregulovaný výstup, který je aktivní při zapnutém motoru. Pokud je napájecí napětí připojeno ke svorkám ↑ a N, je tento výstup aktivní po dobu chodu motoru.
Neregulovaný výstup se používá k ovládání externích zařízení, například klapek, relé nebo kontrolek provozu, která nevyžadují regulaci napájecího napětí. Regulátor tedy řídí otáčky ventilátoru změnou napětí na regulovaném výstupu a současně umožňuje spínat další zařízení prostřednictvím neregulovaného výstupu. Napětí na tomto výstupu se nereguluje – má pouze dvě hodnoty: 0 V nebo 230 V.
Při standardním připojení napájení podle příslušné dokumentace je neregulovaný výstup aktivní při zapnutém motoru. Jakmile se ventilátor zastaví, připojené externí zařízení se vypne: klapka se uzavře nebo kontrolka provozu zhasne. Během chodu ventilátoru zůstává klapka otevřená a kontrolka svítí. Maximální proud neregulovaného výstupu je 2 A.
Jak se nastavují minimální otáčky pro optimální chod a nižší hlučnost?
Regulátor LTXN je vybaven vnitřním trimrem pro nastavení minimálních otáček ventilátoru. Při nižších otáčkách může být motor o něco hlučnější. Pomocí trimru lze upravit minimální napětí motoru tak, aby se motor při nízkých otáčkách nezastavil. Minimální napětí lze nastavit v rozsahu 20–70 % napájecího napětí.
Pro jaké typy motorů je regulátor vhodný a lze připojit více motorů?
Řada LTXN je určena pro ventilátory se střídavými motory (AC). Regulace otáček probíhá snižováním napětí přiváděného do motoru. Střídavé motory jsou napájeny střídavým proudem, který přeměňují na mechanickou energii. Regulátory této řady jsou proto vhodné pouze pro motory, jejichž otáčky lze regulovat změnou napětí.
K regulátoru lze připojit více motorů, pokud jejich celkový proud nepřekročí maximální povolený proud regulátoru. Pokud si nejste jisti typem svého motoru, doporučujeme pečlivě prostudovat jeho dokumentaci nebo kontaktovat výrobce motoru.

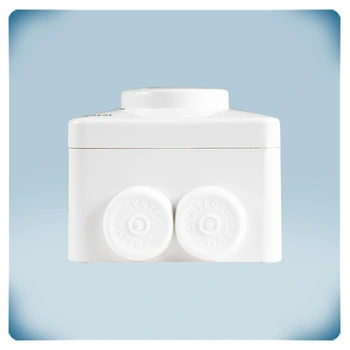

Jaké vlastnosti má kryt a jaké jsou možnosti montáže?
Kryt regulátoru LTXN je vyroben z vysoce kvalitního bílého plastu ASA. Materiál je odolný vůči UV záření a poskytuje ochranu proti prachu, vodě a nárazům.
Regulátor lze instalovat do různých typů stěn. Při zápustné montáži se vejde do standardní evropské instalační krabice. Stupeň krytí je IP44 při zápustné montáži a IP54 při povrchové montáži. Kryt se snadno čistí vlhkým hadříkem.
