Product fiche

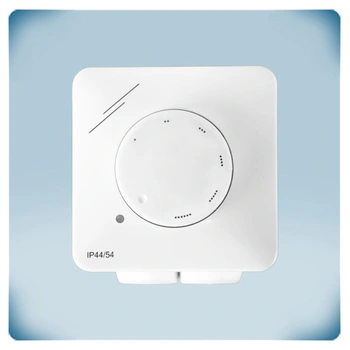

Elektronische snelheidsregelaar | LED | 0,5 A | Hoog naar laag
Productbeschrijving
Deze snelheidsregelaar is ontworpen voor een handmatige regeling van de ventilatorsnelheid (van hoog naar laag) van eenfasige spanningsregelbare motoren tot 0,5 A, via een ingebouwde potentiometer. De regelaar maakt gebruik van fasehoekregeling met TRIAC-technologie om de motorspanning nauwkeurig aan te passen en zo de ventilatorsnelheid te regelen.
De minimale snelheid kan worden ingesteld met de interne trimmer. De regelaar werkt op een voedingsspanning van 230 VAC en beschikt ook over een extra, niet-geregelde uitgang van 230 VAC voor bijkomende toepassingen. Voor een continue werking kan de UIT-stand worden uitgeschakeld. Een geïntegreerd oranje LED-licht geeft aan wanneer het toestel in werking is.
De behuizing is geschikt voor zowel inbouw- (IP44) als opbouwmontage (IP54).
Aanvullende specificaties en beschrijvingen
Hoe werkt deze ventilatorsnelheidsregelaar?

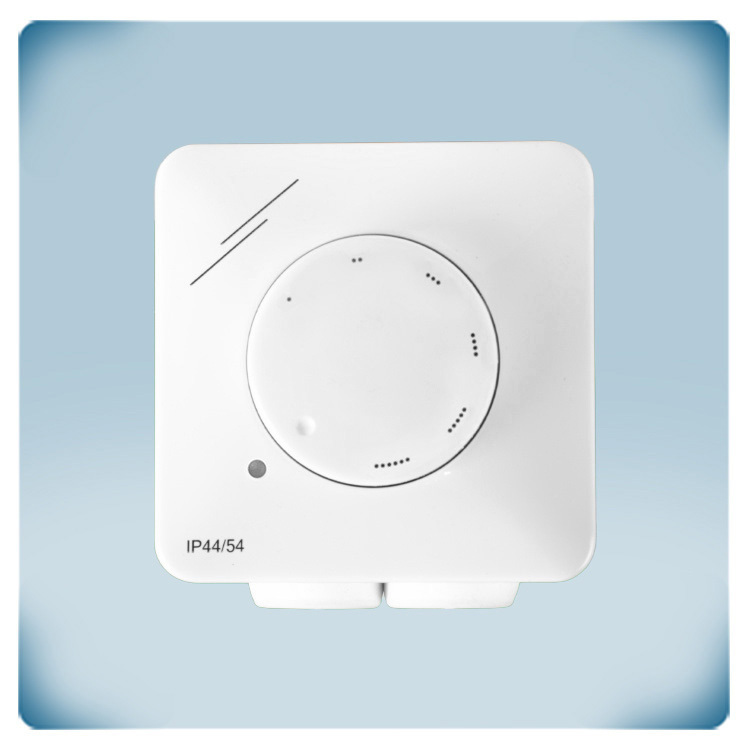

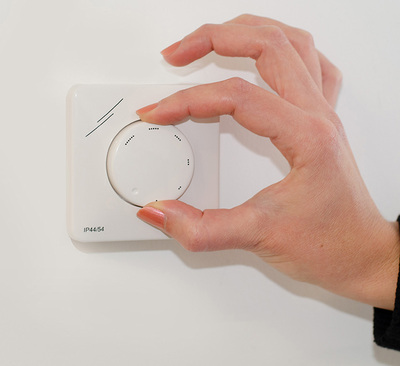

Deze ventilatorsnelheidsregelaar voor residentiële toepassingen regelt de motorsnelheid van maximale naar minimale snelheid. De regeling gebeurt handmatig via een draaiknop. Door de knop met de klok mee te draaien, start de motor op de maximale snelheid. Als de knop verder rechtsom wordt gedraaid, neemt de snelheid af tot de ingestelde minimumsnelheid. De regelaar beschikt tevens over een UIT-stand. Door de knop volledig tegen de klok in te draaien, wordt de motor uitgeschakeld.
Hoe zorgt de regelaar voor een optimale werking en efficiëntie van de ventilator?
De regelaar maakt gebruik van fasehoekregeling met TRIAC-technologie om de motorspanning aan te passen en de ventilatorsnelheid te regelen. Hierbij worden delen van de aangelegde spanning afgesneden, waardoor de effectieve motorspanning wordt verlaagd. Dankzij deze techniek werkt de ventilatorsnelheidsregelaar zonder overmatig brommen of zoemen. Afhankelijk van het motortype kan bij lagere snelheden wel wat meer geluid ontstaan door de niet-perfecte sinusvorm van de motorspanning.
Door de minimale motorspanning correct in te stellen, wordt voorkomen dat de motor bij lage snelheden stilvalt en kan de ventilatorsnelheid optimaal worden afgestemd op het ventilatiesysteem. Daarom beschikt de regelaar over een interne trimmer (MIN) waarmee de minimale ventilatorsnelheid kan worden ingesteld binnen een bereik van 20 tot 70% van de voedingsspanning (Us). Een lagere ventilatorsnelheid verbruikt ook aanzienlijk minder energie dan de maximale snelheid. Een lagere stand is daarom vaak geschikt wanneer een gebouw niet of slechts beperkt bezet is.
Welke motortypes zijn compatibel en hoe wordt de snelheid geregeld?
Deze reeks is uitsluitend bedoeld voor spanningsregelbare motoren, met name AC-ventilatoren. Deze werken op wisselstroom en zetten elektrische energie om in mechanische energie. De regelaars verlagen de spanning naar de ventilatoren via TRIAC-technologie (fasehoekregeling).
Er kunnen meerdere motoren op één regelaar worden aangesloten, zolang de maximale stroom niet wordt overschreden. Alle motoren draaien dan op dezelfde snelheid. Bij twijfel over het motortype is het raadzaam de bijbehorende documentatie zorgvuldig te raadplegen of contact op te nemen met de fabrikant van de motor.
Wat is de functie van de niet-geregelde uitgang?
De regelaar beschikt over een extra niet-geregelde uitgang die kan worden gebruikt om externe apparaten aan te sturen, zoals een statusindicator, relais of regelklep. Wanneer de voedingsspanning wordt aangesloten op de klemmen ↑ en N, is de niet-geregelde uitgang actief van zodra de motor is ingeschakeld. Zodra de ventilator draait, wordt het externe apparaat ingeschakeld en brandt de statusindicator of staat de klep open. Wanneer de ventilator stopt, wordt het externe apparaat uitgeschakeld en dooft de indicator of sluit de klep. Omdat deze uitgang alleen AAN (230 V) of UIT (0 V) kan zijn, wordt het een niet-geregelde uitgang genoemd. De maximale stroom bedraagt 2 A.
Hoe kan de ventilator continu blijven draaien?
De UIT-stand van de draaiknop kan worden uitgeschakeld, zodat de ventilator continu blijft draaien, ook wanneer de regelaar wordt uitgeschakeld. Dit is aan te raden wanneer permanente ventilatie vereist is. Door de voedingsspanning van 230 VAC aan te sluiten op de niet-geregelde uitgang, namelijk op de klemmen ↓ en N, wordt de UIT-stand uitgeschakeld. In dat geval draait de motor zodra de voedingsspanning aanwezig is. Als de UIT-stand behouden moet blijven, sluit dan de voedingsspanning zoals gebruikelijk aan op de klemmen ↑ en N.
Welke zekeringen zijn voorzien?
De regelaar is uitgerust met twee zekeringen: een werkende en een reservezekering. Beide bevinden zich in de zekeringhouder van het toestel. Als de zekering doorslaat door overbelasting of kortsluiting, is er meteen een reservezekering beschikbaar. De juiste maat en het juiste type zekering zijn in het toestel terug te vinden.

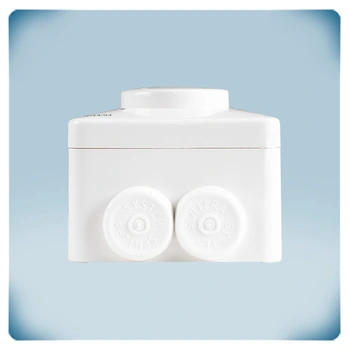

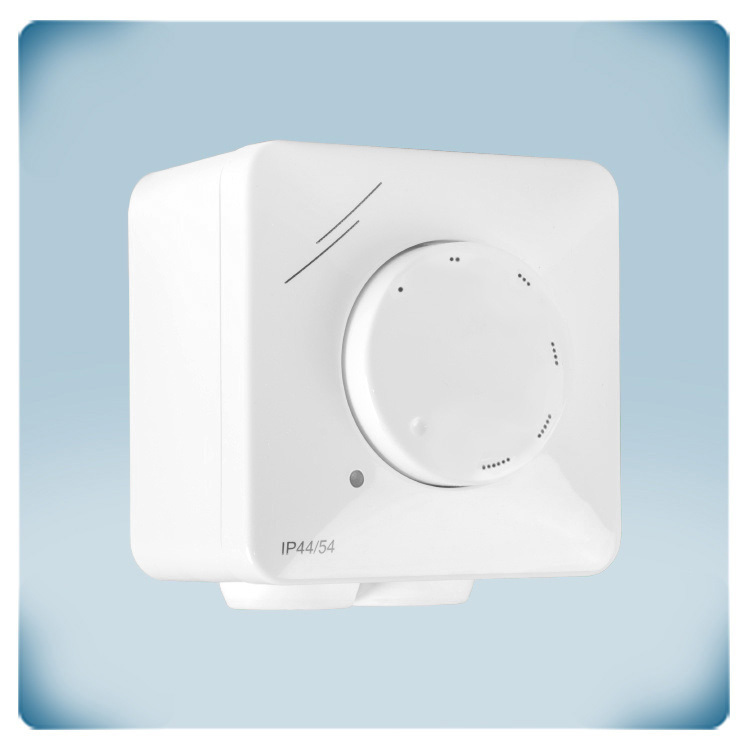

Wat zijn de kenmerken van de behuizing?
De behuizing is bedoeld voor wandmontage en is gemaakt uit duurzaam, wit ASA-kunststof. Dit materiaal is UV-bestendig en beschermt tegen stof, spatwater en stoten. Het ontwerp maakt zowel inbouw- als opbouwmontage mogelijk, op diverse muren of panelen. Bij inbouwmontage heeft de behuizing beschermingsgraad IP44 en bij opbouwmontage IP54, waardoor de interne componenten goed worden beschermd tegen omgevingsfactoren. De behuizing is ontworpen voor een naadloze integratie in standaard Europese inbouwdozen en is dankzij de stevige constructie geschikt voor verschillende soorten muren.
De behuizing is eenvoudig te reinigen met een vochtige doek.
