Scheda tecnica

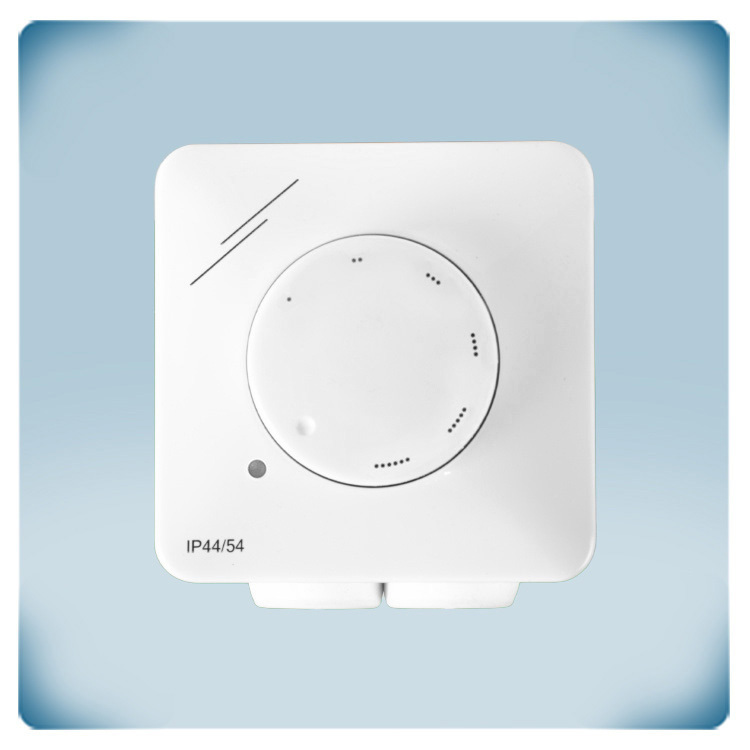

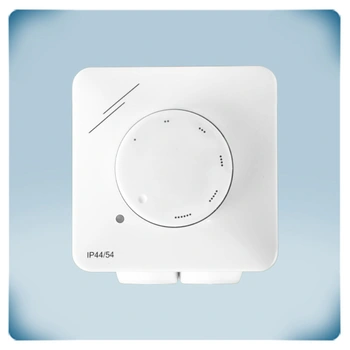

Regolatore ventilatore | LED | 0,5 A | Alta-bassa
Descrizione del prodotto
Questo controller è progettato per motori monofase fino a 0,5 A. Consente la regolazione manuale della velocità tramite un potenziometro, permettendo di passare dalla velocità alta a quella bassa, con una posizione OFF. È inoltre possibile regolare la velocità minima tramite un trimmer interno.
Per una regolazione precisa della velocità del ventilatore, il controller utilizza la tecnologia TRIAC con controllo a taglio di fase per ridurre la tensione del motore. Funziona con un'alimentazione a 230 VAC e dispone di una spia LED arancione integrata che indica quando è in funzione.
Il controller è molto versatile e supporta sia il montaggio a incasso, con grado di protezione IP44, sia il montaggio in superficie, con grado di protezione IP54.
Specifiche e descrizioni aggiuntive
Come consente la serie LTXN di regolare manualmente la velocità del ventilatore?
La serie LTXN di Sentera comprende regolatori elettronici della velocità del ventilatore ad azionamento manuale, che rappresentano una soluzione semplificata per il controllo della ventilazione. Tramite un unico comando, la manopola rotativa, è possibile impostare la velocità del ventilatore dal massimo al minimo ruotando la manopola in senso orario. Ruotando la manopola in senso antiorario, il motore si arresta. La serie è molto simile alla serie MTXN; l'unica differenza è la spia LED di funzionamento integrata.
Come è possibile gestire la posizione OFF per il funzionamento continuo?
LTXN dispone di una posizione OFF, ovvero ruotando la manopola in senso antiorario il motore si arresta. Tuttavia, se necessario, è possibile disattivare la posizione OFF. In questo caso, il motore può funzionare quando il controller è collegato alla rete elettrica: anche se il controller è spento, il ventilatore continuerà a funzionare se è presente la tensione di alimentazione. Come standard, la tensione di alimentazione di LTXN viene collegata tramite i morsetti ↑ e N. Per disattivare la posizione OFF, è necessario collegare la tensione di alimentazione tramite i morsetti destinati all'uscita non regolata, ovvero ↓ e N.
Qual è lo scopo e la funzione dell'uscita non regolata?
La serie dispone di un'uscita non regolata, attiva quando il motore è abilitato. Viene definita in questo modo perché è alternativamente ON (230 Volt) o OFF (0 Volt).
Se la tensione di alimentazione è collegata a ↑ e N, l'uscita non regolata è attiva mentre il motore è in funzione. L'uscita non regolata viene utilizzata per collegare una lampada, una valvola, ecc. oppure per un collegamento del motore a tre fili. Ciò significa che è destinata al controllo di dispositivi esterni che possono funzionare senza la necessità di regolare la tensione in ingresso. In altre parole, LTXN regola il ventilatore tramite l'uscita regolata, controllando la tensione, con la possibilità di controllare un ulteriore dispositivo. In quest'ultimo caso, tuttavia, la tensione non è regolata, ovvero è alternativamente 0 V o 230 V.
Se si collega la tensione di alimentazione al dispositivo come standard, l'uscita non regolata del controller sarà attiva quando il motore è abilitato. Ciò significa che, quando il ventilatore si arresta, il dispositivo esterno collegato verrà disabilitato: la valvola si chiuderà o la lampada si spegnerà. Quando il ventilatore è in funzione, la valvola rimarrà aperta e la lampada sarà accesa. La corrente massima dell'uscita non regolata è di 2 A.
Come viene regolata e ottimizzata la velocità minima del ventilatore?
LTXN dispone di un trimmer interno per la regolazione della velocità minima del ventilatore. È normale che il motore produca un po' più di rumore a velocità inferiori. Per questo motivo, è possibile regolare la tensione minima del motore per evitare che il motore si arresti a causa delle variazioni della tensione di rete. Il trimmer consente di impostare la tensione minima del motore nell'intervallo 20–70 % della tensione di alimentazione (ovvero circa 80–180 VAC).
Qual è lo scopo della spia LED integrata?
Il LED arancione indica lo stato di funzionamento. Durante il normale funzionamento del motore, il LED arancione rimane acceso fisso.
Quali sono le caratteristiche di progettazione, robustezza e montaggio dell'involucro?

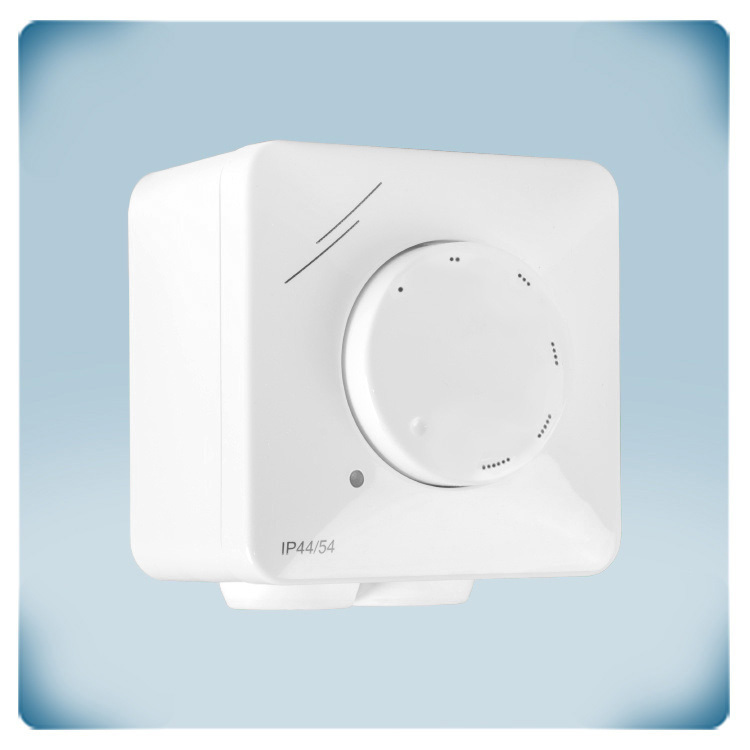

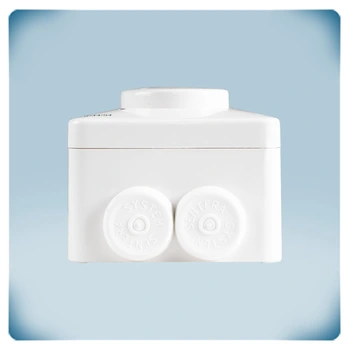

L'involucro di LTXN è realizzato in plastica ASA bianca resistente. Il materiale è resistente ai raggi UV e offre protezione contro polvere, spruzzi d'acqua e urti. Inoltre, LTXN può essere installato su qualsiasi tipo di parete, poiché supporta sia il montaggio a incasso sia il montaggio a parete. Se si sceglie il montaggio a incasso, è perfettamente compatibile con le scatole da parete standard europee. È facile da pulire utilizzando semplicemente un panno umido.
Come è possibile gestire la posizione OFF per il funzionamento continuo?
LTXN dispone di una posizione OFF, ovvero ruotando la manopola in senso antiorario il motore si arresta. Tuttavia, se necessario, è possibile disattivare la posizione OFF. In questo caso, il motore può funzionare quando il controller è collegato alla rete elettrica: anche se il controller è spento, il ventilatore continuerà a funzionare se è presente la tensione di alimentazione. Come standard, la tensione di alimentazione di LTXN viene collegata tramite i morsetti ↑ e N. Per disattivare la posizione OFF, è necessario collegare la tensione di alimentazione tramite i morsetti destinati all'uscita non regolata, ovvero ↓ e N.
Qual è lo scopo e la funzione dell'uscita non regolata?
La serie dispone di un'uscita non regolata, attiva quando il motore è abilitato. Viene definita in questo modo perché è alternativamente ON (230 Volt) o OFF (0 Volt).
Se la tensione di alimentazione è collegata a ↑ e N, l'uscita non regolata è attiva mentre il motore è in funzione. L'uscita non regolata viene utilizzata per collegare una lampada, una valvola, ecc. oppure per un collegamento del motore a tre fili. Ciò significa che è destinata al controllo di dispositivi esterni che possono funzionare senza la necessità di regolare la tensione in ingresso. In altre parole, LTXN regola il ventilatore tramite l'uscita regolata, controllando la tensione, con la possibilità di controllare un ulteriore dispositivo. In quest'ultimo caso, tuttavia, la tensione non è regolata, ovvero è alternativamente 0 V o 230 V.
Se si collega la tensione di alimentazione al dispositivo come standard, l'uscita non regolata del controller sarà attiva quando il motore è abilitato. Ciò significa che, quando il ventilatore si arresta, il dispositivo esterno collegato verrà disabilitato: la valvola si chiuderà o la lampada si spegnerà. Quando il ventilatore è in funzione, la valvola rimarrà aperta e la lampada sarà accesa. La corrente massima dell'uscita non regolata è di 2 A.
Come viene regolata e ottimizzata la velocità minima del ventilatore?
LTXN dispone di un trimmer interno per la regolazione della velocità minima del ventilatore. È normale che il motore produca un po' più di rumore a velocità inferiori. Per questo motivo, è possibile regolare la tensione minima del motore per evitare che il motore si arresti a causa delle variazioni della tensione di rete. Il trimmer consente di impostare la tensione minima del motore nell'intervallo 20–70 % della tensione di alimentazione (ovvero circa 80–180 VAC).
Qual è lo scopo della spia LED integrata?
Il LED arancione indica lo stato di funzionamento. Durante il normale funzionamento del motore, il LED arancione rimane acceso fisso.
Quali sono le caratteristiche di progettazione, robustezza e montaggio dell'involucro?
L'involucro di LTXN è realizzato in plastica ASA bianca resistente. Il materiale è resistente ai raggi UV e offre protezione contro polvere, spruzzi d'acqua e urti. Inoltre, LTXN può essere installato su qualsiasi tipo di parete, poiché supporta sia il montaggio a incasso sia il montaggio a parete. Se si sceglie il montaggio a incasso, è perfettamente compatibile con le scatole da parete standard europee. È facile da pulire utilizzando semplicemente un panno umido.
