Fiche technique
Régulateur de vitesse pour ventilateur | LED | 0,5 A | Max. à min.
Description du produit

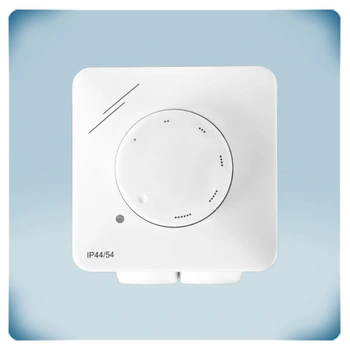

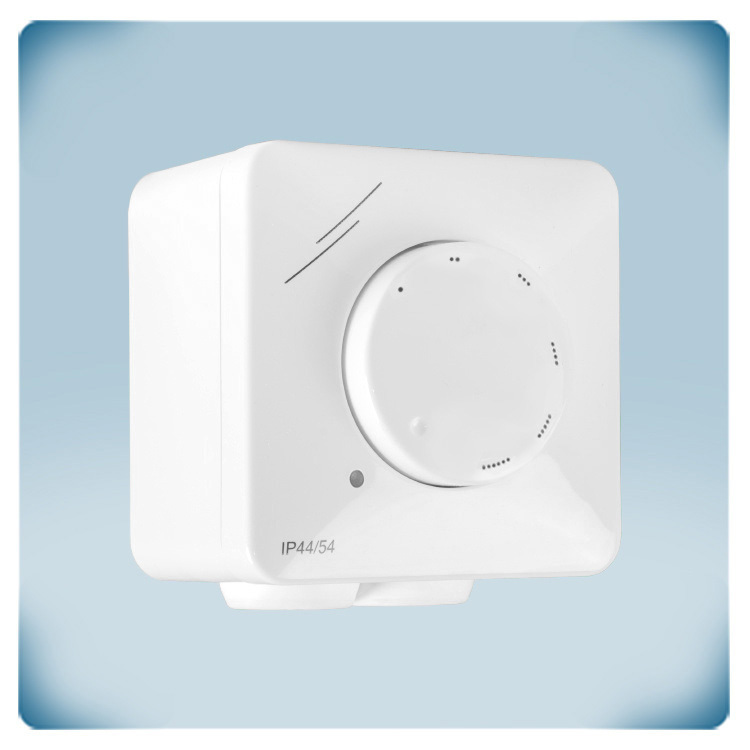

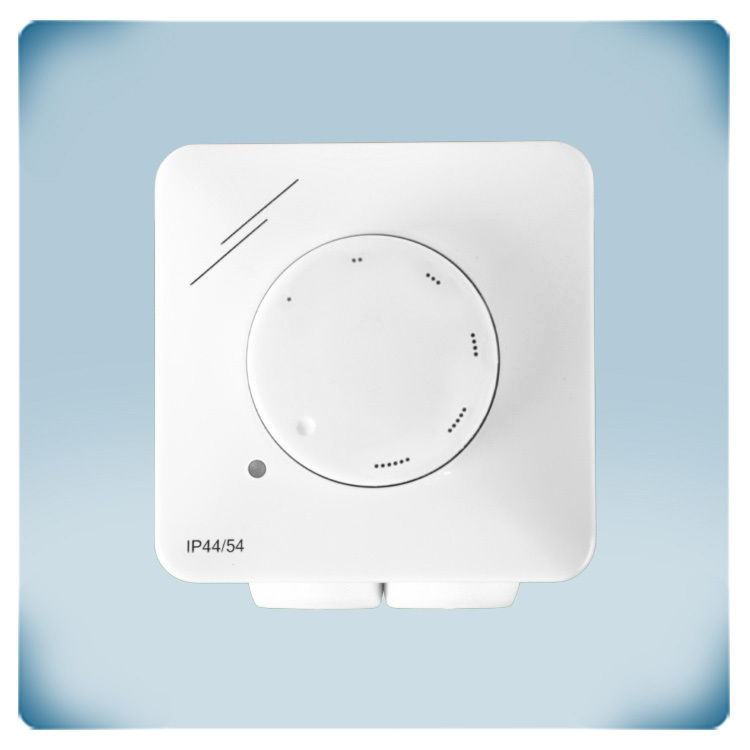

Ce régulateur est conçu pour les moteurs monophasés jusqu’à 0,5 A. Il permet un réglage manuel de la vitesse au moyen d’un potentiomètre, avec une plage de réglage allant du maximum au minimum et une position OFF. La vitesse minimale peut également être ajustée à l’aide d’un potentiomètre de réglage interne.
Pour une régulation précise de la vitesse du ventilateur, le régulateur utilise la technologie TRIAC avec une commande par angle de phase afin de réduire la tension du moteur. Il fonctionne avec une alimentation de 230 V CA et est équipé d’une LED orange intégrée qui indique son fonctionnement.
Ce régulateur est particulièrement polyvalent et permet aussi bien un montage encastré, avec un indice de protection IP44, qu’un montage en saillie, avec un indice de protection IP54.
Spécifications et descriptions supplémentaires
Comment la série LTXN offre-t-elle une commande des ventilateurs simple et efficace pour les habitations ?
En règle générale, les environnements résidentiels nécessitent une solution de commande simple et économique. Le design de la série LTXN est sobre et s’intègre à tous les styles d’intérieur. Discret, le régulateur peut être installé encastré dans le mur pour se fondre dans son environnement ou en saillie lorsque la configuration du bâtiment l’exige.
Le réglage de la vitesse du ventilateur avec ce régulateur est aussi simple que d’allumer et d’éteindre les lumières à la maison. Grâce à son unique commande — un bouton rotatif —, la vitesse du ventilateur se règle du régime élevé au régime faible en tournant simplement le bouton dans le sens horaire. Grâce à la technologie TRIAC utilisée, cet appareil constitue une solution de commande robuste et fiable qui réduit le niveau sonore du ventilateur et prolonge la durée de vie du moteur raccordé.
Une vitesse de ventilation réduite consomme nettement moins d’énergie qu’un fonctionnement à pleine puissance et peut souvent être utilisée, notamment lorsque les locaux sont inoccupés ou peu occupés. Le résultat : une commande manuelle simple, une grande fiabilité et une meilleure efficacité énergétique.
Comment la technologie TRIAC permet-elle de réguler la vitesse des moteurs CA ?
TRIAC est l’abréviation de « triode for alternating current » (triode pour courant alternatif). Il s’agit d’un composant électronique à trois bornes qui conduit le courant dans les deux sens lorsqu’il est déclenché. De manière générale, le TRIAC est un semi-conducteur qui peut être utilisé comme interrupteur dans les systèmes à courant alternatif. La technique employée est appelée commande par angle de phase. Elle exploite la capacité du semi-conducteur de puissance à laisser passer le courant lorsque sa gâchette est activée, puis à se bloquer automatiquement lorsque le courant qui le traverse retombe à zéro.
Comment gérer la position « OFF » pour assurer un fonctionnement continu du ventilateur ?
La série LTXN dispose d’une position OFF : tourner le bouton dans le sens antihoraire arrête le moteur. Si nécessaire, cette position OFF peut être désactivée. Dans ce cas, le moteur peut continuer à fonctionner lorsque l’alimentation électrique est disponible, c’est-à-dire lorsque l’appareil est raccordé au secteur, même si le bouton n’a pas été actionné manuellement. Par défaut, la tension d’alimentation du LTXN est raccordée aux bornes ↑ et N. Pour désactiver la position OFF, il faut raccorder la tension d’alimentation aux bornes prévues pour la sortie non régulée, à savoir ↓ et N.
Quelle est la fonction et l’application de la sortie non régulée ?
La série LTXN dispose d’une sortie non régulée qui est active lorsque le moteur est autorisé à fonctionner. Si la tension d’alimentation est raccordée aux bornes ↑ et N, la sortie non régulée est active pendant le fonctionnement du moteur. Elle sert à commander des dispositifs externes tels que des registres, des relais ou des voyants de fonctionnement, qui peuvent fonctionner sans nécessiter de régulation de la tension d’alimentation. Le régulateur commande donc le ventilateur via la sortie dite « régulée », en ajustant la tension, tout en permettant de commander un autre appareil. Dans ce cas, la tension de sortie est « non régulée », c’est-à-dire qu’elle est soit de 0 V, soit de 230 V.
Si vous raccordez l’alimentation du LTXN de la manière standard recommandée dans la documentation correspondante, la sortie non régulée du régulateur sera active lorsque le moteur sera en fonctionnement. Ainsi, lorsque le ventilateur s’arrête, le dispositif externe raccordé est désactivé : le registre se ferme ou le voyant de fonctionnement s’éteint. Lorsque le ventilateur fonctionne, le registre reste ouvert et le voyant reste allumé. Le courant maximal est de 2 A.
Comment optimiser la vitesse minimale du ventilateur pour améliorer les performances et réduire le bruit ?
La série LTXN dispose d’un potentiomètre de réglage interne permettant d’ajuster la vitesse minimale du ventilateur. Le moteur peut produire un peu plus de bruit à faible vitesse. Le potentiomètre de réglage de la vitesse minimale permet d’ajuster la tension minimale du moteur afin d’éviter son calage à basse vitesse. Le réglage peut être effectué dans une plage comprise entre 20 et 70 % de la tension d’alimentation, soit environ 80 à 180 V CA.
Quelles sont les caractéristiques des fusibles du régulateur pour faciliter son utilisation ?
La série LTXN est équipée de deux fusibles : un fusible de fonctionnement et un fusible de rechange. Les deux sont placés dans le porte-fusible intégré à l’appareil. Il n’est donc pas nécessaire de rechercher un fusible de remplacement lorsque le fusible en service fond à la suite d’une surcharge ou d’un court-circuit. Le fusible de rechange de taille et de type appropriés se trouve directement dans l’appareil.
Quels types de moteurs sont compatibles et peut-on raccorder plusieurs moteurs ?
La série est conçue pour commander des ventilateurs à courant alternatif en réduisant la tension du moteur. Les moteurs CA fonctionnent avec un courant alternatif et convertissent celui-ci en énergie mécanique. La série convient donc uniquement aux moteurs dont la vitesse peut être régulée par variation de tension. Plusieurs moteurs peuvent être raccordés, à condition de ne pas dépasser la limite de courant. Ils fonctionneront tous à la même vitesse.
Attention : si vous n’êtes pas certain du type de moteur, nous vous recommandons vivement de lire attentivement la documentation fournie avec celui-ci ou de contacter son fabricant.
Quelles sont les caractéristiques du boîtier en matière de conception, de durabilité et de montage ?

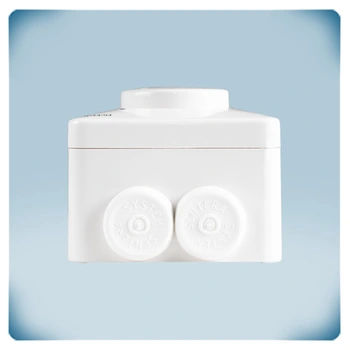

Le boîtier du LTXN est fabriqué en plastique ASA blanc robuste. Ce matériau résiste aux UV et protège les composants électroniques contre la poussière, l’eau et les chocs. Sa principale caractéristique est toutefois de permettre à la fois le montage encastré et le montage en saillie. Le LTXN peut être installé sur tout type de mur. En montage encastré, il s’adapte parfaitement aux boîtes d’encastrement standard européennes et s’intègre discrètement à l’environnement. L’indice de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Le nettoyage est très simple : un chiffon humide suffit.
