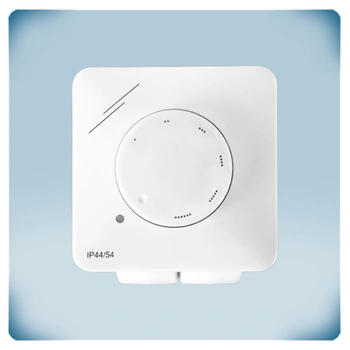

Fan hız kontrol cihazı | çalışma göstergesi | 0,5 A | Yüksekten düşüğe

LTXN Serisi Konut Kullanımı için Nasıl Basit ve Verimli Fan Kontrolü Sunar?
Konut ortamlarında genellikle kullanımı kolay ve ekonomik açıdan avantajlı bir kontrol çözümü gerekir. LTXN serisi, her iç mekâna uyum sağlayan sade bir tasarıma sahiptir. Fan hızını kontrol etmek, evdeki ışıkları açıp kapatmak kadar kolaydır. Tek kumanda elemanı olan döner düğme ile fan hızı, düğme saat yönünde çevrilerek maksimumdan minimuma ayarlanır. Cihaz, güvenilir ve dayanıklı bir kontrol çözümüdür. Kullanılan TRIAC teknolojisi sayesinde fanın gürültüsünü azaltır ve bağlı motorun kullanım ömrünü uzatır. Fanın düşük hızda çalışması, maksimum hızda çalışmaya kıyasla önemli ölçüde daha az enerji tüketir. Bu durum, ortamda kimse bulunmadığında veya az sayıda kişi bulunduğunda özellikle faydalıdır. Sonuç: kolay manuel kontrol, güvenilirlik ve enerji verimliliği.

TRIAC Teknolojisi AC Motor Kontrolünü Nasıl Etkili Kılar?
TRIAC, triode for alternating current (alternatif akım için triyot) ifadesinin kısaltmasıdır. Tetiklendiğinde akımı her iki yönde ileten, üç uçlu bir elektronik bileşendir. TRIAC, alternatif akım (AC) sistemlerinde anahtar olarak kullanılabilen bir yarı iletken elemandır. Kullanılan yönteme faz açısı kontrolü denir. Bu yöntem, güç yarı iletkeninin kontrol elektroduna (gate) kontrol sinyali uygulandığında akımı iletme ve içinden geçen akım sıfıra düştüğünde iletimi otomatik olarak kesme özelliğine dayanır.

Sürekli Çalışma için OFF (KAPALI) Konumu Nasıl Yönetilebilir?
LTXN serisi bir OFF (KAPALI) konumuna sahiptir – düğmenin saat yönünün tersine çevrilmesi motoru durdurur. Gerektiğinde OFF konumu devre dışı bırakılabilir. Bu durumda, cihaz düğme çevrilerek manuel olarak açılmamış olsa bile, şebeke beslemesi mevcut olduğu sürece motor çalışmaya devam edebilir. Standart bağlantıda LTXN'nin besleme gerilimi ↑ ve N terminalleri üzerinden verilir. OFF konumunu devre dışı bırakmak için besleme gerilimi, regüle edilmeyen çıkış için öngörülen terminallere – ↓ ve N – bağlanmalıdır.

Regüle Edilmeyen Çıkışın Amacı Nedir ve Nasıl Çalışır?
LTXN serisi, motor çalışırken aktif olan bir regüle edilmeyen çıkışa sahiptir. Besleme gerilimi ↑ ve N terminallerine bağlıysa, regüle edilmeyen çıkış motor çalıştığı sürece aktiftir. Bu çıkış, klape, röle, ışıklı çalışma göstergeleri ve benzeri harici cihazların kontrolü için kullanılır; bu cihazların gelen gerilimin regüle edilmesine ihtiyacı yoktur. Böylece kontrol cihazı, fan hızını regüle edilen çıkış üzerinden yönetirken, aynı zamanda regüle edilmeyen çıkış üzerinden ilave bir cihazın kontrolüne de olanak tanır. Bu çıkışın gerilimi regüle edilmez – 0 V veya 230 V'tur. İlgili dokümantasyona uygun standart bağlantıda regüle edilmeyen çıkış, motor çalışırken aktiftir. Fan durduğunda bağlı harici cihaz devre dışı kalır – klape kapanır veya gösterge söner. Fan çalıştığı sürece klape açık kalır ve gösterge yanar. Regüle edilmeyen çıkışın maksimum akımı 2 A'dır.

Minimum Fan Hızı Performans ve Gürültü Azaltma için Nasıl Optimize Edilir?
LTXN serisi, minimum fan hızını ayarlamak için dahili bir trimpota sahiptir. Düşük hızlarda motor daha fazla gürültü çıkarabilir veya kararsız çalışabilir. Trimpot ile motora uygulanan minimum gerilim ayarlanarak, düşük hızda motorun durması önlenir. Ayar, besleme geriliminin %20–70'i aralığında yapılabilir.

Seri Hangi Motor Tipleriyle Uyumludur ve Birden Fazla Motor Bağlanabilir mi?
Seri, hızı motor gerilimi düşürülerek ayarlanan AC (alternatif akım) motorlu fanlar için tasarlanmıştır. AC fanlar alternatif akımla çalışır ve elektrik enerjisini mekanik enerjiye dönüştürür. Bu nedenle seri, yalnızca hızı gerilim değiştirilerek ayarlanabilen motorlar için uygundur. Toplam akım izin verilen maksimum değeri aşmadığı sürece kontrol cihazına birden fazla motor bağlanabilir. Motor tipinizden emin değilseniz, motorla birlikte gelen dokümantasyonu dikkatle okumanızı veya üreticiyle iletişime geçmenizi öneririz.

Mahfazanın Tasarım, Dayanıklılık ve Montaj Özellikleri Nelerdir?

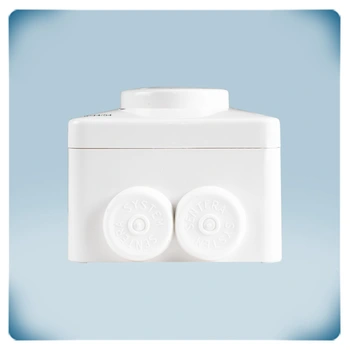

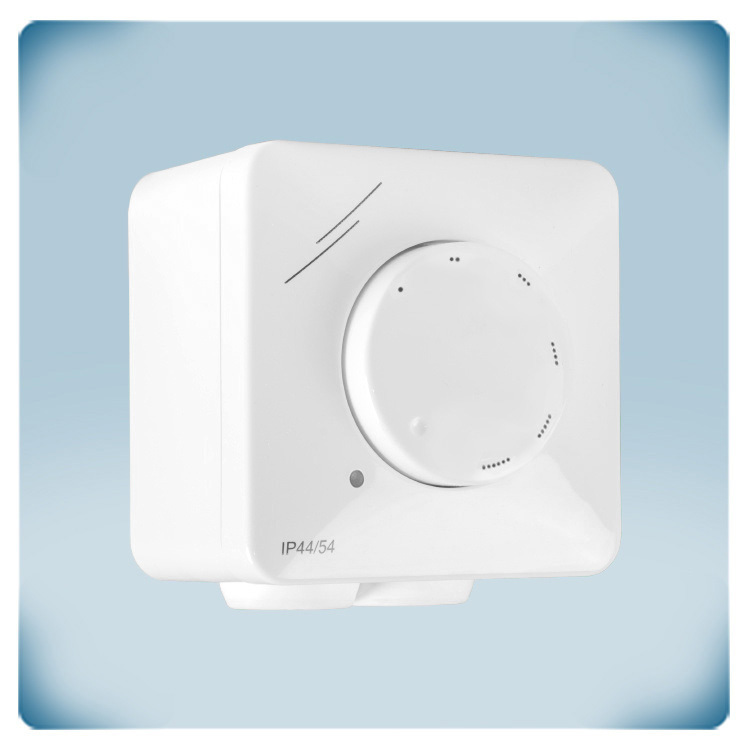

LTXN'nin mahfazası yüksek kaliteli beyaz ASA plastikten üretilmiştir. Malzeme UV ışınlarına dayanıklıdır ve toza, suya ve mekanik etkilere karşı koruma sağlar. LTXN farklı duvar tiplerine monte edilebilir. Gömme montaj seçildiğinde cihaz, standart Avrupa tipi montaj kutusuyla uyumludur. Koruma sınıfı gömme montajda IP44, duvara sıva üstü montajda IP54'tür. Mahfaza nemli bir bezle kolayca temizlenir.
