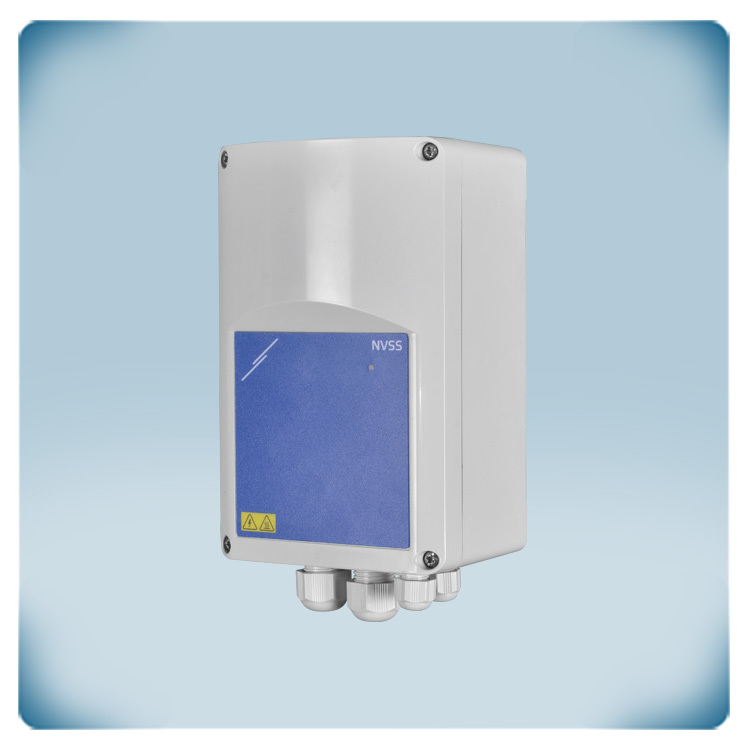

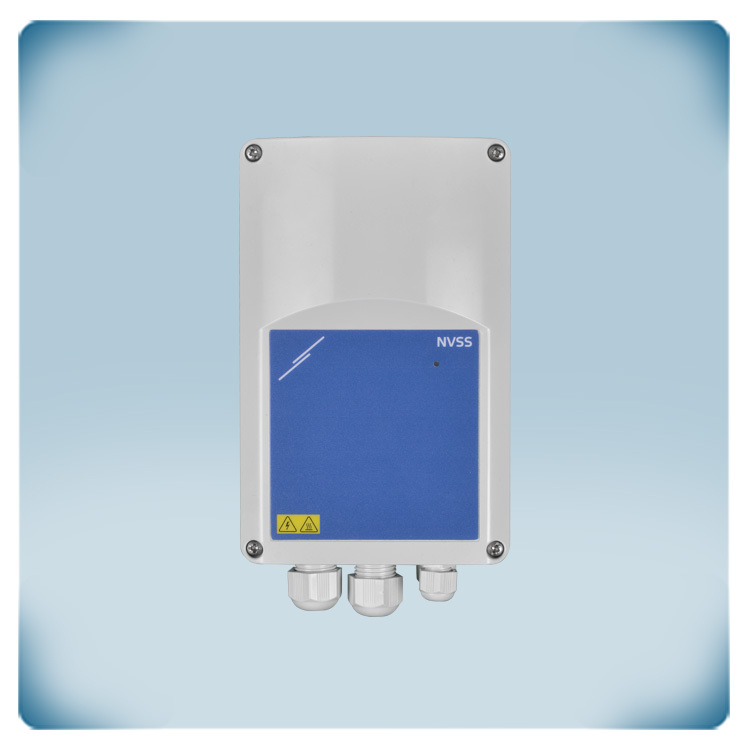

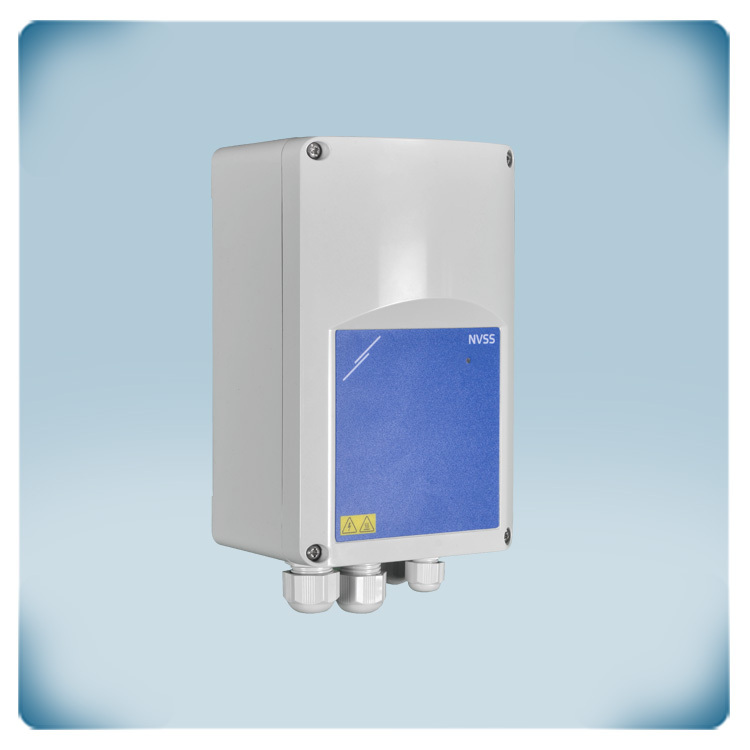

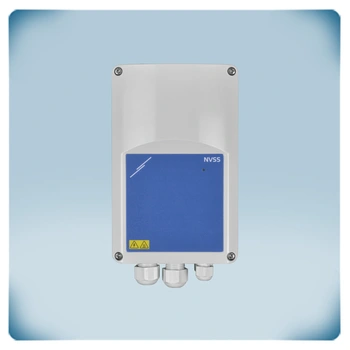

Regulator för AC-motor | Modbus RTU | TK-övervakning | 3 A
Produktbeskrivning
Varvtalsregulator för enfasmotorer med en maximal ström på 3 A. NVSS8-serien är utformad för att reglera fläkthastigheten. Den önskade fläkthastigheten kan ställas in via Modbus RTU-kommunikation. Matningsspänningen ska ligga inom intervallet 110 till 230 VAC ±10 % (50-60 Hz).
Om motorlindningen har en inbyggd termokontakt (TK) kan den anslutas till fläkthastighetsregulatorn för att övervaka temperaturen i motorlindningarna. TK-övervakningsfunktionen avaktiverar automatiskt motorn vid överhettning. Fjärrstart-/stoppkommandon kan ges via den digitala ingången. Den oreglerade utgången är aktiv när motorn är aktiverad. Denna utgång kan till exempel användas för att styra en extern spjäll.
Motorn kan accelereras via kickstart eller via mjukstart-accelerationsläge.
Ytterligare specifikationer och beskrivning
Hur fungerar denna fläkthastighetsregulator?
Denna variabla hastighetsregulator styrs av Modbus RTU-kommunikation. Alla inställningar kan justeras via Modbus Holding Register. Önskad hastighet kan justeras via Modbus HR13. Ett exempel: när värdet ”400” skrivs in i HR13 skickas 40 % av matningsspänningen till motorn.
Startmetoden och starthastigheten kan ställas in i Modbus HR18 och 19. Det är möjligt att detektera ett externt startkommando via en digital ingång. Denna ingång erbjuder möjligheten att kombinera denna enhet med till exempel en extern termostat, en sensor med reläutgång etc.
Denna variabla hastighetsregulator styrs av Modbus RTU-kommunikation. Alla inställningar kan justeras via Modbus Holding Register. Önskad hastighet kan justeras via Modbus HR13. Ett exempel: när värdet ”400” skrivs in i HR13 skickas 40 % av matningsspänningen till motorn.
Startmetoden och starthastigheten kan ställas in i Modbus HR18 och 19. Det är möjligt att detektera ett externt startkommando via en digital ingång. Denna ingång erbjuder möjligheten att kombinera denna enhet med till exempel en extern termostat, en sensor med reläutgång etc.
Tyst motorstyrning tack vare innovativ teknik
Regulatorn är utrustad med mycket exakta mikroprocessorer och nollkorsningsdetekteringsalgoritmer. Dessa säkerställer extremt precis motorstyrning. Detta resulterar i mycket tyst motordrift, även vid låga hastigheter. Dessutom har det en positiv effekt på motorns livslängd. Denna hastighetsregulator kombinerar energieffektiv motorstyrning med optimal livslängd.
Vad är syftet och funktionen med den oreglerade utgången?
Den oreglerade utgången (230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern driftsindikator, ett spjäll etc. T.ex. när fläkten är avaktiverad är spjället stängt. När fläkten är aktiv är spjället öppet. Den maximala belastningen är 2 A.
Regulatorn är utrustad med mycket exakta mikroprocessorer och nollkorsningsdetekteringsalgoritmer. Dessa säkerställer extremt precis motorstyrning. Detta resulterar i mycket tyst motordrift, även vid låga hastigheter. Dessutom har det en positiv effekt på motorns livslängd. Denna hastighetsregulator kombinerar energieffektiv motorstyrning med optimal livslängd.
Vad är syftet och funktionen med den oreglerade utgången?
Den oreglerade utgången (230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern driftsindikator, ett spjäll etc. T.ex. när fläkten är avaktiverad är spjället stängt. När fläkten är aktiv är spjället öppet. Den maximala belastningen är 2 A.
Hur skyddar styrenheten mot överhettning av motorn?
Den största risken för (permanent) skada på en elmotor är överhettning av motorlindningarna. För att upptäcka överhettning i tid är vissa växelströmsmotorer utrustade med termiska kontakter (TK). De mäter temperaturen inuti motorlindningarna. Denna fläkthastighetsregulator kan övervaka termiska motorkontakter. Vid överhettning av motorn kommer TK-övervakningsfunktionen att inaktivera motorn för att förhindra motorskador. Om din motor inte är utrustad med TK-kontakter, brygg över båda TK-terminalerna för att simulera normal motortemperatur.
Den största risken för (permanent) skada på en elmotor är överhettning av motorlindningarna. För att upptäcka överhettning i tid är vissa växelströmsmotorer utrustade med termiska kontakter (TK). De mäter temperaturen inuti motorlindningarna. Denna fläkthastighetsregulator kan övervaka termiska motorkontakter. Vid överhettning av motorn kommer TK-övervakningsfunktionen att inaktivera motorn för att förhindra motorskador. Om din motor inte är utrustad med TK-kontakter, brygg över båda TK-terminalerna för att simulera normal motortemperatur.
Vilka är material- och skyddsegenskaperna hos höljet?
Höljet är tillverkat av högkvalitativ r-ABS VO (UL94) plast. Detta material är brandsläckande vid brand, mycket tåligt och ger ett bra skydd mot stötar. Kapslingen kan monteras på ytan och erbjuder IP54-skydd mot inträngning av smuts, damm och fukt.
Höljet är tillverkat av högkvalitativ r-ABS VO (UL94) plast. Detta material är brandsläckande vid brand, mycket tåligt och ger ett bra skydd mot stötar. Kapslingen kan monteras på ytan och erbjuder IP54-skydd mot inträngning av smuts, damm och fukt.
Vilken nätspänning kan jag ansluta denna fläkthastighetsregulator till?
Beroende på region kan den tillgängliga nätspänningen också variera. Denna regulator kan anslutas till ett brett spektrum av matningsspänningar. Matningsspänningen måste ligga inom intervallet 110–230 VAC ±10 %. Detta gör den universellt användbar och lämplig för användning i praktiskt taget alla regioner världen över.
Varning! Denna enhet reglerar motorhastigheten genom att minska den tillförda nätspänningen. Om nätspänningen är 230 volt kan denna enhet endast styra 230 volts motorer. Den oreglerade utgången är lika med den tillförda nätspänningen.
Varning! Denna enhet reglerar motorhastigheten genom att minska den tillförda nätspänningen. Om nätspänningen är 230 volt kan denna enhet endast styra 230 volts motorer. Den oreglerade utgången är lika med den tillförda nätspänningen.
