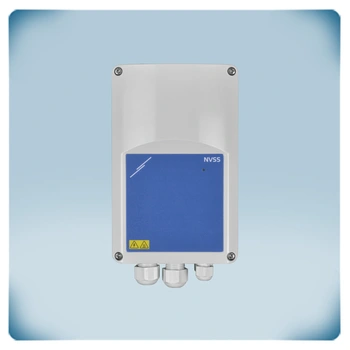

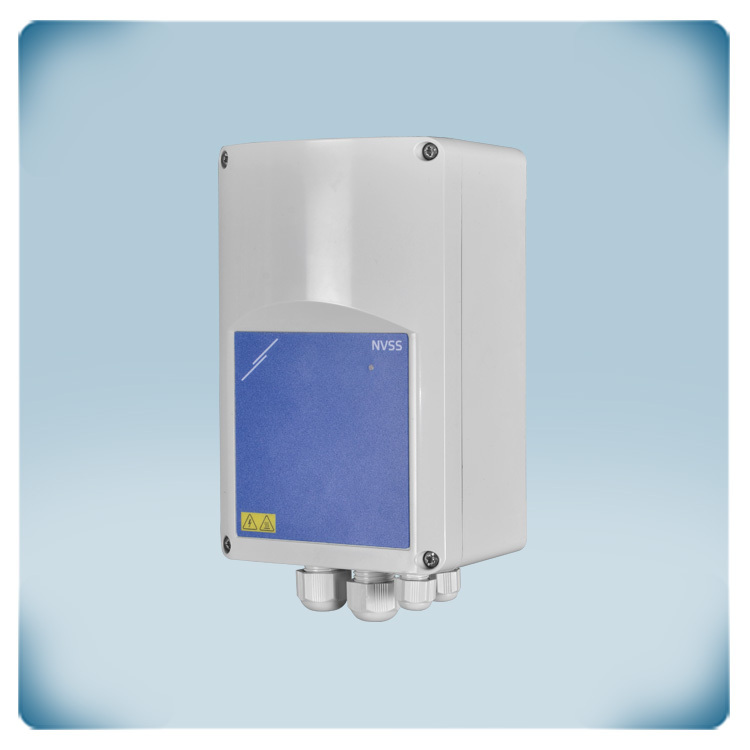

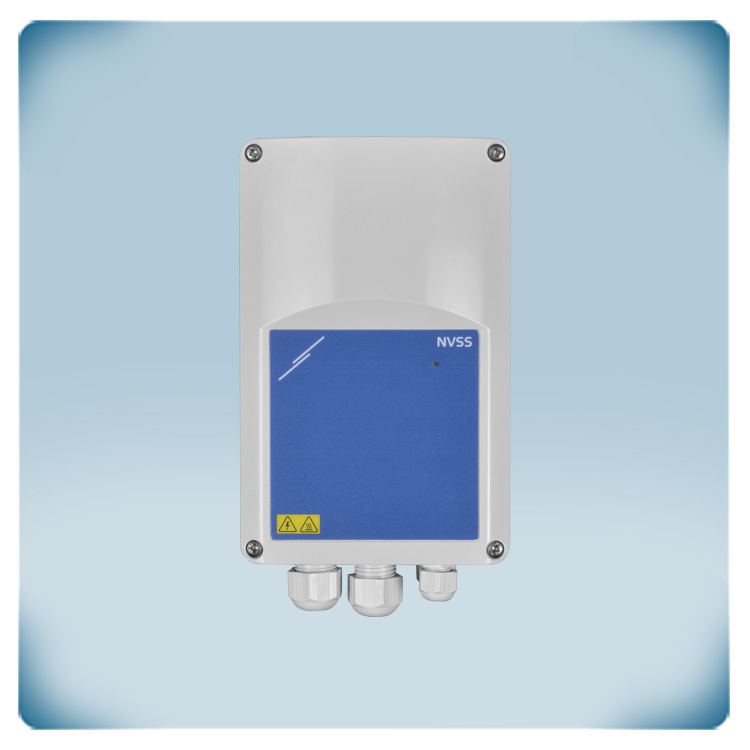

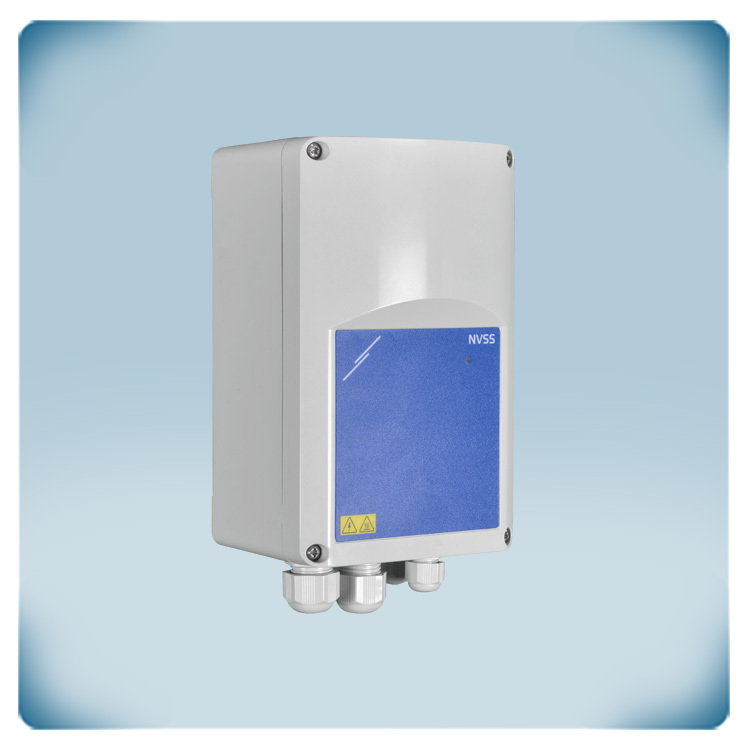

Regulátor otáček ventilátoru | Modbus RTU | hlídání TK | 3 A
Popis výrobku
Regulátor otáček pro jednofázové motory s maximálním proudem 3 A. Řada NVSS8 je určena pro regulaci otáček ventilátorů. Požadovanou rychlost ventilátoru lze nastavit prostřednictvím komunikace Modbus RTU. Napájecí napětí by mělo být v rozsahu 110 až 230 V AC (50–60 Hz).
Pokud je vinutí motoru vybaveno tepelným kontaktem (TK), lze jej připojit k regulátoru pro sledování teploty vinutí. Funkce hlídání TK automaticky vypne motor v případě přehřátí. Pomocí digitálního vstupu je možné ovládat vzdálené zapnutí nebo vypnutí motoru. Neregulovaný výstup je aktivní při chodu motoru a může být využit například pro ovládání externí klapky.
Motor lze rozběhnout pomocí funkce rychlého startu (kick start) nebo pomalého startu (soft start).
Doplňující specifikace a popis
Jak tento regulátor otáček ventilátoru funguje?
Tento elektronický regulátor otáček ventilátoru je ovládán prostřednictvím komunikace Modbus RTU. Veškerá nastavení lze upravit pomocí Modbus Holding registrů. Požadovanou rychlost lze nastavit v registru HR13. Například: pokud se do HR13 zapíše hodnota „400“, na motor bude přivedeno 40 % napájecího napětí.
Tento elektronický regulátor otáček ventilátoru je ovládán prostřednictvím komunikace Modbus RTU. Veškerá nastavení lze upravit pomocí Modbus Holding registrů. Požadovanou rychlost lze nastavit v registru HR13. Například: pokud se do HR13 zapíše hodnota „400“, na motor bude přivedeno 40 % napájecího napětí.
Způsob rozběhu i počáteční rychlost se nastavují v registrech HR18 a HR19. Zařízení je plně řízeno přes komunikaci Modbus RTU, avšak je možné detekovat i externí příkaz ke spuštění prostřednictvím digitálního vstupu. Tento vstup umožňuje propojení například s termostatem, čidlem s reléovým výstupem apod.
Tichý chod motoru díky inovativní technologii

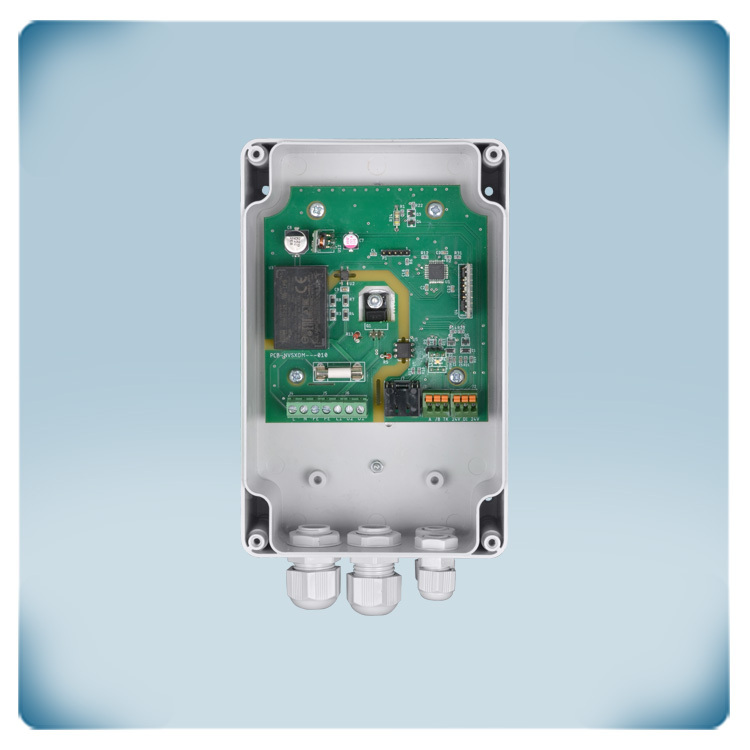

Tento regulátor otáček je vybaven vysoce přesnými mikroprocesory a algoritmem pro detekci průchodu nulou. Tyto technologie zajišťují mimořádně přesné řízení motoru, což vede k velmi tichému chodu i při nízkých otáčkách. Zároveň mají pozitivní vliv na životnost motoru. Regulátor tak spojuje energeticky úsporné řízení motoru s dlouhou provozní životností.
Tento regulátor otáček je vybaven vysoce přesnými mikroprocesory a algoritmem pro detekci průchodu nulou. Tyto technologie zajišťují mimořádně přesné řízení motoru, což vede k velmi tichému chodu i při nízkých otáčkách. Zároveň mají pozitivní vliv na životnost motoru. Regulátor tak spojuje energeticky úsporné řízení motoru s dlouhou provozní životností.
Jaký je účel a funkce neregulovaného výstupu?
Neregulovaný výstup (230 V AC) je aktivní, když je motor v chodu. Lze jej použít například pro ovládání externí signalizace, klapky apod. Například: když je ventilátor vypnutý, klapka se uzavře. Když je ventilátor aktivní, klapka se otevře. Maximální zátěž jsou 2 A.
Neregulovaný výstup (230 V AC) je aktivní, když je motor v chodu. Lze jej použít například pro ovládání externí signalizace, klapky apod. Například: když je ventilátor vypnutý, klapka se uzavře. Když je ventilátor aktivní, klapka se otevře. Maximální zátěž jsou 2 A.
Jak regulátor chrání motor proti přehřátí?
Největším rizikem trvalého poškození elektrického motoru je přehřátí vinutí. Aby bylo možné přehřátí včas detekovat, jsou některé AC motory vybaveny tepelnými kontakty (TK), které měří teplotu vinutí motoru. Tento regulátor otáček může sledovat tepelné kontakty motoru. V případě přehřátí funkce hlídání TK motor deaktivuje, aby zabránila jeho poškození. Pokud váš motor není vybaven TK kontakty, propojte obě svorky TK, aby byla simulována normální teplota motoru.
Největším rizikem trvalého poškození elektrického motoru je přehřátí vinutí. Aby bylo možné přehřátí včas detekovat, jsou některé AC motory vybaveny tepelnými kontakty (TK), které měří teplotu vinutí motoru. Tento regulátor otáček může sledovat tepelné kontakty motoru. V případě přehřátí funkce hlídání TK motor deaktivuje, aby zabránila jeho poškození. Pokud váš motor není vybaven TK kontakty, propojte obě svorky TK, aby byla simulována normální teplota motoru.
Jaký je materiál krytu a jeho ochranné vlastnosti?

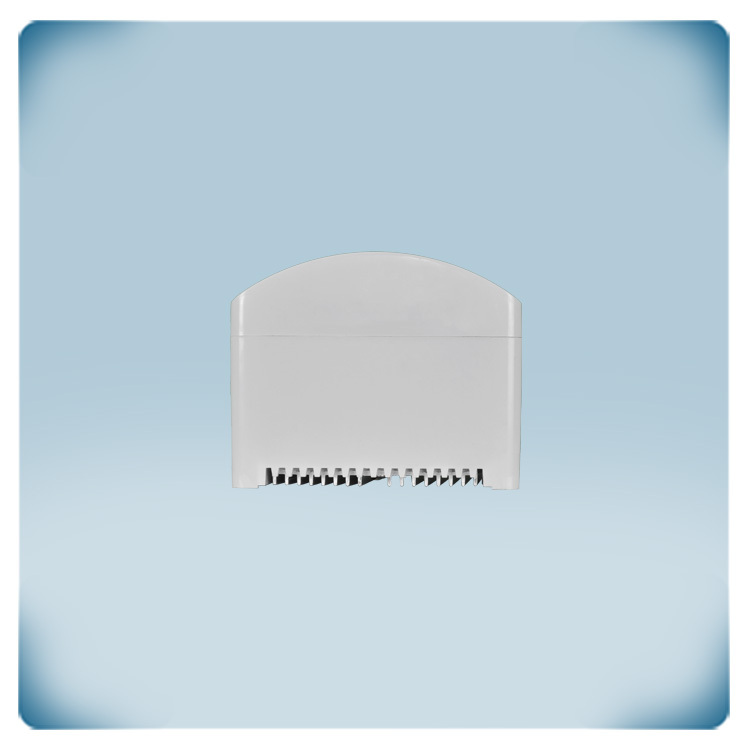

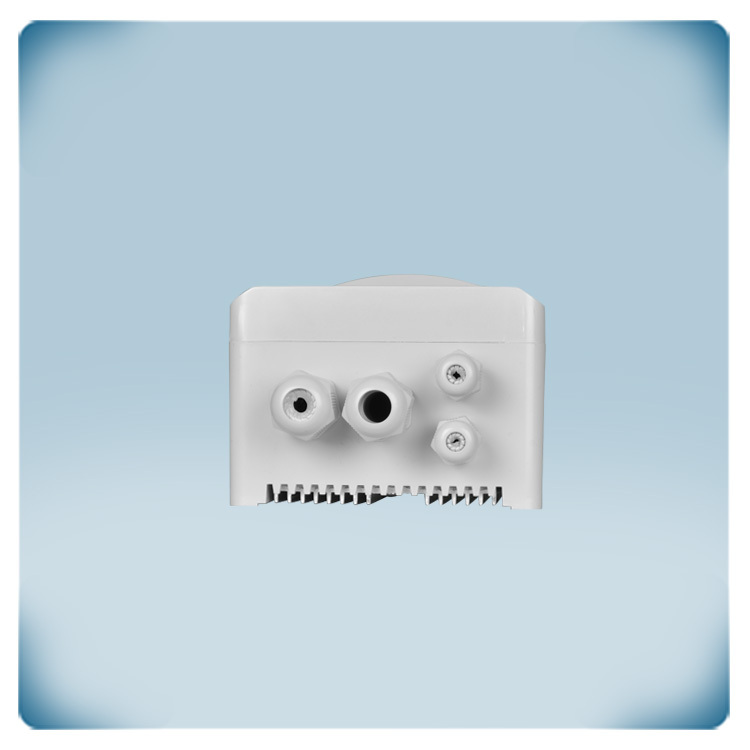

Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je samozhášivý, velmi odolný a poskytuje dobrou ochranu proti nárazům. Kryt je určen pro povrchovou montáž a nabízí krytí IP54, které chrání proti vniknutí nečistot, prachu a vlhkosti.
Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je samozhášivý, velmi odolný a poskytuje dobrou ochranu proti nárazům. Kryt je určen pro povrchovou montáž a nabízí krytí IP54, které chrání proti vniknutí nečistot, prachu a vlhkosti.
Jaké síťové napětí mohu k tomuto regulátoru připojit?
Síťové napětí se může lišit v závislosti na regionu. Tento regulátor otáček je kompatibilní se širokým rozsahem napájecích napětí – 110 až 230 V AC s povolenou odchylkou ±10 %. Díky tomu je univerzálně použitelný a vhodný pro použití téměř ve všech oblastech po celém světě.
Upozornění! Tento přístroj reguluje otáčky motoru snižováním přiváděného síťového napětí. Pokud je síťové napětí 230 V, lze tímto přístrojem ovládat pouze motory s napětím 230 V. Neregulovaný výstup má stejnou hodnotu jako přivedené napájecí napětí.
Síťové napětí se může lišit v závislosti na regionu. Tento regulátor otáček je kompatibilní se širokým rozsahem napájecích napětí – 110 až 230 V AC s povolenou odchylkou ±10 %. Díky tomu je univerzálně použitelný a vhodný pro použití téměř ve všech oblastech po celém světě.
Upozornění! Tento přístroj reguluje otáčky motoru snižováním přiváděného síťového napětí. Pokud je síťové napětí 230 V, lze tímto přístrojem ovládat pouze motory s napětím 230 V. Neregulovaný výstup má stejnou hodnotu jako přivedené napájecí napětí.
